e) 全厂总平面图；

f) 其他专业的相关条件和资料；

1.2基础设计阶段（含初步设计）主要管道走向布置图的内容和深度：

a) 界区范围；装置基准点或分区线坐标；

b) 界区内主要建、构筑物的名称、位置、层数和楼层标高、型式、柱间距尺寸；

c) 按设备布置图所列的大部分设备轮廓、定位尺寸、位置、支撑点型式和标高、设备位号等；

d) 设备的安装、检修空间，换热器抽芯的预留空间；

e) 主要操作、维修平台和梯子；

f) 界区内主管廊型式、走向位置、宽度、层数、标高等；

g) 界区内道路走向和位置等；

h) 北向标；North

i) 主要管道的主要定位尺寸、标高和物料流向；

j) 特殊管架型式、位置；

k) 工区或工段管道布置图中缩编的分区索引图，并将所在区域涂阴影线；

l) 附注或待定事宜。

1.3基础设计阶段（含初步设计）主要管道走向布置图的适用范围：

a) 作为其他专业开展基础工程设计的依据；

b) 作为确定和完善基础设计版设备布置图的依据；

c) 作为界区接点及界区内主管廊型式、走向位置、宽度、层数、标高等的初定依据；

d) 作为长周期订货设备关键管线初步应力分析的依据；

e) 作为接受业主、当地安全监督机构进行项目审查的依据；

f) 作为设计条件向相关专业提出；

g) 作为三维模型设计主要设备模型建立的依据；

h) 作为三维模型设计主要管道模型建立的依据 (如果有) ；

i) 作为基础设计版管道研究图发出（如果需要）。或i)作为初步设计版管道研究图发出（审查用）。

2.详细管道研究图（DETAILED PIPINGSTUDIES）

2.1设计依据：

a) 设计、安全、环保等标准规范及当地的法律、法规；

b) 项目工程规定、设计规定、管道材料等级索引；

c) 基础设计阶段（含初步设计）主要管道走向布置图

d) 工艺系统专业（或专利商）提供的工艺及公用工程流程图、基础设计版设备建议布置图、设备数据表；

e) 全厂总平面图；

f) 其他专业的相关条件和资料；

g) 初步设计审核会纪要

2.2详细管道研究图的内容和深度：

a) 界区范围；装置基准点或分区线坐标；

b) 界区内主要建、构筑物的名称、位置、层数和楼层标高、型式、柱间距尺寸、地面铺砌、防腐范围、地沟位置；

c) 按设备布置图所列的大部分设备轮廓、定位尺寸、位置、支撑点型式和标高、设备位号等；

d) 设备的安装、检修空间，换热器抽芯的预留空间；

e) 主要操作、维修平台和梯子；

f) 界区内主管廊型式、走向位置、宽度、层数、标高等；

g) 界区内道路走向和位置等；

h) 北向标；

i) 主要管道的走向、主要定位尺寸、标高和物料流向，大的阀组的轮廓占地空间等；

j) 特殊管架型式、位置；

k) 工区或工段管道布置图中缩编的分区索引图，并将所在区域涂阴影线；

l) 附注或待定事宜。

2.3详细管道研究图的适用范围：

a) 作为其他专业开展基础工程设计的依据；

b) 作为接受业主、当地安全监督机构进行项目审查的依据；

c) 作为确定和完善详细设计版设备布置图的依据；

d) 作为长周期订货设备相关管线及其他重要管线应力分析的依据；

e) 作为设计条件向相关专业提出；

f) 作为三维模型设计主要设备模型建立或修改的依据；

g) 作为三维模型设计主要管道模型建立或修改的依据；

h) 作为设计版管道研究图发出（如果需要）；

i) 作为施工版管道布置图的设计准备。

3详细管道布置图（DETAILED PIPINGLAYOUT）

3.1设计依据：

a) 初步设计（基础设计）评审意见及业主新的要求等；

b) 施工版全厂总平面图；

c) 详细版的管道研究图；

d) 详细设计版设备布置图；

e) 管道应力分析结论等；

f) 项目工程规定、设计规定；

g) 工艺系统专业提供的施工版工艺及公用工程流程图；

h) 管道数据表；

i) 管道材料等级表, 管道特殊件图

j) 设备装配图及制造厂商最终资料；

k) 建、构筑物施工图；建\构筑物梁\柱布置图；

l) 电气和仪表电缆槽架图；

m) 仪表条件；

n) 其他专业的相关条件和资料；

3.2详细设计阶段管道布置图的内容和深度：

a) 在详细管道研究图基础上进一步深化、完善。解决待定事宜；

b) 新版界区内建、构筑物名称、位置、层数和楼层标高、型式、尺寸以及建、构筑物的轴线号、定位尺寸，门、窗、吊梁位置尺寸等；

c) 设备管口一览表；

d) 补充修正所有设备尺寸、位置，支撑点型式和标高、设备位号。设备的安装、检修空间，换热器抽芯的预留空间等；

e) 标注卧式设备的固定端支座，立式设备的支耳、支腿，成套设备的附件位置、尺寸；

f) 平台、梯子及吊梁位置、尺寸、标高；

g) 界区内所有管廊型式、走向位置、宽度、层数、标高等；

h) 地面铺砌、防腐范围、地沟位置等；

i) 界区（地上、地下）接点位置(如果业主有要求)；

j) 安全、卫生设施如软管站、洗眼淋浴器等；

k) 全部管线走向、定位、标高，阀门或阀组的定位、标高，管线号及物料流向；

l) 全部调节阀和相关仪表的定位、标高；

m) 全部特殊管件的定位、标高；

n) 伴热或夹套管线的表示、伴热站或夹套站的表示（定位、标高）；

o) 全部管道支架标注以及定位、标高；

p) HOOK-UP图的标注或配置，定位及标高；

3.3详细设计阶段管道布置图的适用范围：

a) 2D设计过程中作为设计条件向相关专业提出；

b) 2D设计作为绘制轴测图的依据

c) 作为三维模型设计所有管道模型建立或修改的依据。

d) 作为施工版管道布置图发出。

管道布置图的绘制：

1.绘制管道布置图的通用要求：

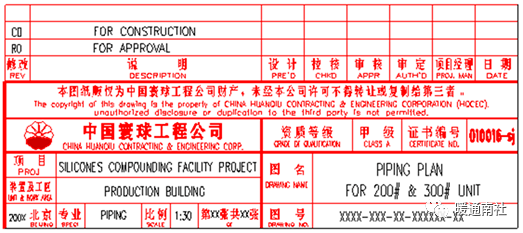

1.1图纸尺寸、发行栏和标题栏

对图纸尺寸、图签的发行栏和标题栏应采用公司标准图纸格式，参见公司BCD.A3“技术文件统一格式和装帧的规定”。一般已装载在个人计算机“C/ ACADCOM/ XX工程图签-2005”的目录中，也可在公司服务器中下载使用。质量信息部将根据要求及时更新图纸的标准格式，请注意相关信息避免使用非有效版本格式。

a) 管道布置图的图幅一般采用0号图（纸张长×宽为1189mm×841mm），业主或项目有要求时可采用1号图（纸张长x宽为841mm×594mm）或其他图幅。宜避免采用加长和加宽的图幅。同一区的图应采用同一图幅。

b) 发行栏中应标注发行的版次、说明（发行目的），并按“压力管道设计文件签署规定”进行签署。签署人应具备相应资格。除项目经理栏外，同一人不得在不同栏中同时签署。日期应年、月、日标注完整。签署栏当前版应手工签署，其他栏目宜采用计算机打字。除说明栏中文字应左对齐外其余栏中文字应中心对齐。

c) 标题栏中应标注完整的项目名称、装置及工区名称、专业名称、比例、张数（即使是1张也应标注“第1张 共1张”）、图号和图名。图名一般可分成两行，上行写“XXXX管道布置图”下行写“ELXXXX平面”或“X-X剖视”等。如果需要中、英文对照使用时，其总行数亦不宜大于四行。此部分的项目、装置及工区、图号栏中的文字应左对齐，其余栏中文字、字母应中心对齐。所有栏目中文字除每一版次的最终签署外，宜采用计算机打字。

d) 会签栏中应注明会签的专业、执行人及日期。日期应年、月、日标注完整。此栏目中所有文字宜手工完成。

1.2比例和尺寸单位

a）除另有规定外，所有设备、建、构筑物等都应按比例绘制。绘图所用的比例，应根据图样的用途及复杂程度，选用适当，在各种图面信息表示清晰的前提下，不得任意选用大比例。

b）管道布置图常用比例一般为1：30（或1：33 -1/3）；1：50；1：100；及其他适合比例。在都是详图的情况下，比例栏中无需填写; 当一张图中既有平面图又有详图时，应在比例中填写平面图的比例。

c）比例的标注：当整张图纸中只用一种比例时，标注在标题栏的“比例”栏内。图中详图另有比例时，主要图形的比例标注在标题栏的“比例”栏内，比例不一致的详图比例标于各详图的下侧。

d) 尺寸单位

1) 除坐标以米为单位外, 图面上所有未标单位的尺寸都以毫米为单位。

2) 逗号不得出现在尺寸中。

3) 管径的表示应与相关项目的P&ID或UFD一致。本规定举例一般用英寸表示。

1.3线型，文字及数字

a) 对二维计算机制图，设备布置图的层、颜色、线宽及线型设置参照AUTOCAD计算机二维制图规定 (HQB-B06-05.115PP-2002)，以项目规定和要求为准也可参照本文表1。

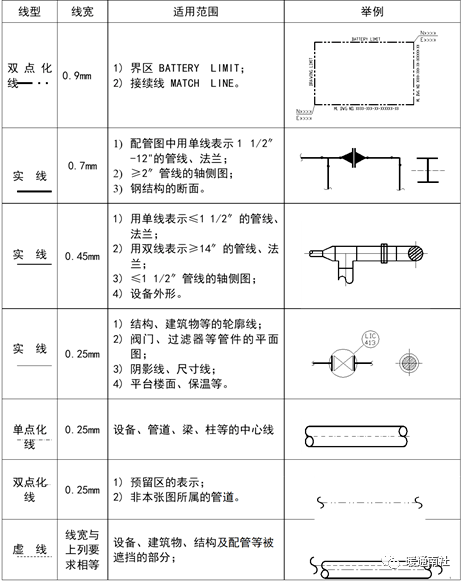

表.1 管道布置图上的线型和线宽的规定

b) 对三维计算机制图，管道布置图的层、颜色、线宽及线型设置按项目规定或者PDS或PDMS项目建立程序的相关要求执行。

c) 虚线、中心线或双点划线的线段长度和间隔，应均匀相等。中心线或双点划线的两端，不应是点，点划线与点划线交接或点划线与其它图线交接时，应是线段交接。

d) 虚线与虚线交接或虚线与其它图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。

e) 图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字、数字、符号的清晰。

f) 文字，数字的字高应能满足将0号图（或1号图）缩至3号图时所有文字、数字可清楚识别，一般应按以下要求：

1) 5mm

-两行表示的标题栏

-详图或立面图的表示符号

--设备位号

-管廊标高

--分区接续图号

2) 4mm

-三行或四行表示的标题栏

-管口表中的设备位号

-柱号

--发行文字和日期

-标题栏中的图号

3) 3mm（0号图为3.5mm）

除了（a），（b）项以外的文字、数字；

g) 文字及数字应为垂直宋体，中文当中的字母仍可采用宋体，字宽为0.7h。英文字体统一使用 ROMANS，字宽为0.7h。应注意容易同数字混淆的字母如 I，O，Z等宜避免使用。文字、数字书写方向的倾斜度如下：

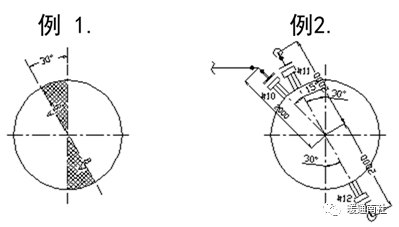

文字、数字的书写方向的倾斜度。

注：30°以内（例1中阴影部分），文字（或数字）应写在“A”的方向上，超过 30°时，文字（或数字）应写在“B”方向上。

1.4图面的布置

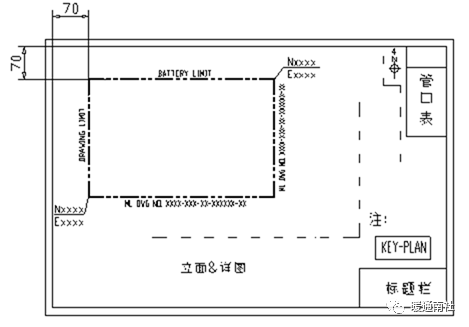

a) 在界区线和图框的顶端和左侧之间留有70mm的空间，界区的下方及右侧是画详图的地方。

b) 管道布置图应按管道分区索引图所划分的区域绘制，区域分界线用粗双点划线，在区域分界线外侧标注相邻的管道布置图图号。每张图的左下角及右上角给出坐标定位。

c) 管道布置图一般只绘制平面图，平面图表达不清楚的地方可绘制轴测图详图，平面图上注明详图的编号及所在的位置。轴测图详图画在界区线以外的地方或绘制在单独的图纸上；简单的详图，可用一波形线将详图表示在界区内. 轴测图详图可不按比例。

例：

d) 对于多层建筑物、构筑物的管道平面布置图应按层绘制，如在同一张图纸上绘制几层布置图时，应从最低层起，在图纸上由下而上，由左到右依次排列，并在各平面图下方注明 ”EL 100.000平面” 或”EL xxxx平面”。塔断面的平面布置图亦如此。

例：

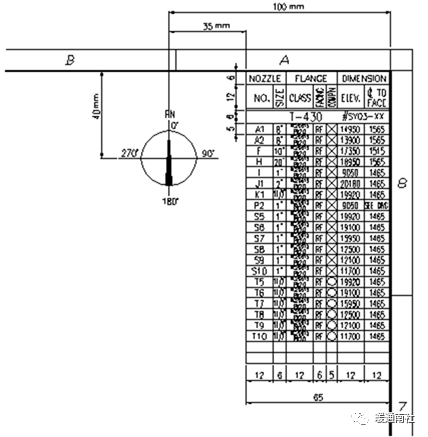

1.5 北向标及管口表

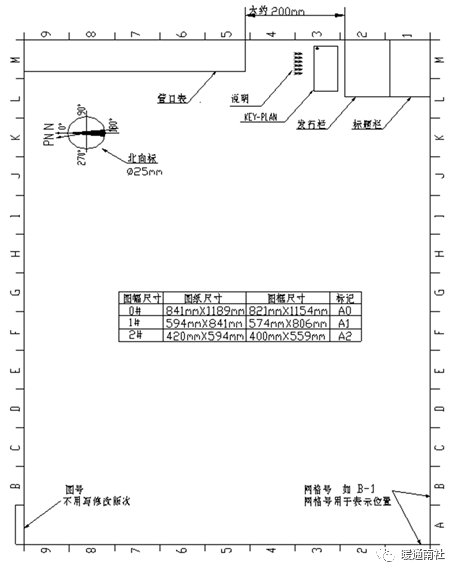

a) 北向标及管口表的位置

b) 北向标

北向标的放置一般使得北向方向向上或向右，一个项目的北向标尽量保持一致，特殊情况可以例外。

c) 管口表

1)管口表的内容

①管口表中要表示与管线相连接的各设备管口的数据，以及用于连接仪表管口的数据。

②无需在管口表中表示的在空白处填入“—”，通过平面图的标注才能表示清楚的特殊管口，表中填入“见图”。

2)设备位号的填写

①设备位号按第一位字母顺序填写，若第一相同，以第二个字母为顺序。

（如果两台设备拥有相同的字母，则将较小的放在前面）

②对有相同位号的设备，管口数据相同时，可以放在同一表格中。

例：P-3502A/B

3) 设备所在P&ID或UFD图尾号，应写在设备位号右侧，尾号前加标记“#”号。

4) 管口号栏的填写

①按管口的号码顺序或字母顺序填写，#号不要。

②共用管口号的管口，当管口数据相同时，可以表示在同一行中。

例如：S 1,2

③无管口号的管口，按如下所列标明管口的名称。

例如：SUC. ---- Suction nozzle

DIS. ---- Discharge nozzle

BAL --- Balance out nozzle

C.DR ---- Casing drain nozzle

C.VENT ---- Casing vent

④如果管口既没有识别号，也没有以上所列的管口名称，给出与此管口相连的管线的物流代号和"IN"或"OUT"。

⑤如果管口号在制造厂的图纸上已经给定，应以设备图中名称或符号为准。

5 ) 管口口径栏的填写

①在表中，设备管口的口径都应表示。

②对于有夹套管的管口，其管口内容和外管的管径均应表示，例：

6 ) 法兰等级的填写

①法兰的标准及压力等级要表示。

②全夹套管也要表示内管的等级。

7) 法兰密封面栏的填写

①突面 RF

②凹凸面MFM 凹面FM 凸面M

③榫槽面TG 榫面T 槽面G

④全平面FF

⑤环连接面RJ

8) 配对法兰的填写

由制造厂提供的配对法兰用“O”表示，需要统计配对法兰材料的用“X”表示。

9) 标高栏的填写

①标高的测量方法

水平管口 标高是以设备管口轴向中心线为测量基准。

垂直管口 标高是以管口法兰的基准面测量的。

②标高精确至mm，小于毫米要四舍五入圆整。

10) 中心至面的尺寸栏的填写：

①立式设备

关于径向布置的水平管口，(11)项例(1)中的管口“A”，中心至面的尺寸是以设备轴向中心线距管口法兰面测定的; 对焊管口中心至面的距离就是设备轴向中心线至管口端部。

②卧式设备

沿设备径向布置的管口，如11)项例2中的管口“B”，中心至面的尺寸为设备轴向中心线至管口法兰面的距离。

③中心至面尺寸仅表示到毫米位，小于毫米要四舍五入圆整。

11) 标高及中心至面栏的表示，举例如下：

注（由于“C”管口的中心至面尺寸以在图中详细表示，故不需在管口表中表示）

12) 由制造厂提供的空气泡沫发生器

由制造厂提供的空气泡沫发生器，为将连接条件表示清楚，其数据应表示在管口表中。见下图：

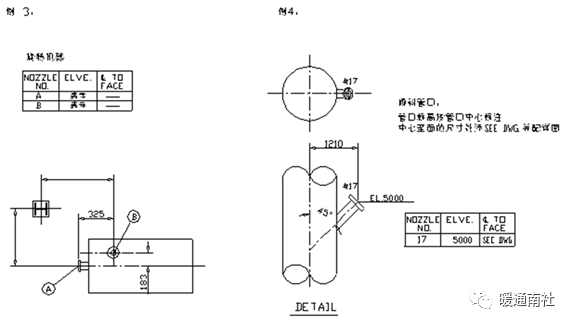

13) 倾斜或重叠的设备

①对于倾斜放置的设备的管口，在“DIMENSION”一栏中的填写，除按图上的提示填写外，其它填 “SEE DWG.”。

14) 各种类型法兰的基准面如下所式：

2. 制图规定

2.1平面图的划分

a) 若平面图太复杂，可将图纸分成上，中，下，多层平面。

b) 当塔与管廊连接时，塔和管廊应表示在同一张平面图上。

c) 当设备布置在管廊下时，应将设备与管廊分开表示在不同的平面图上。

d) 大型压缩机除主管外，有许多小口径管道（油管，排放管等等），这时，应将这些小口径管道另外出图。

e) 人工操作的管道部件应与其操作平台一起表示。

f) 如例表示平面图的划分。

见图：

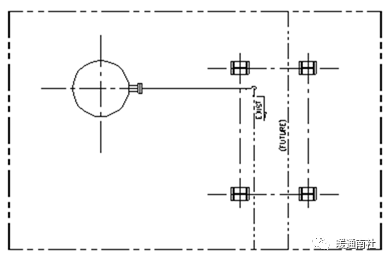

注：1）虚线------- 管廊上的管子与相邻设备的管线表示在一起。

2）双点划线—··— 管廊上的管线是单独表示的。

2.2管道图中例外表示的符号

a) 在P&ID或UFD图上的下列符号一般不需要表示在配管图上。业主要求时例外。

1) 涉及控制阀操作的“FO”和“FC”。

2) 仪表标记号外侧的“H”和“L”。

3) 虽然P&ID或UFD上表示“B.V”（由制造厂提供），但管道与设备管口相连接时则不必表示。制造厂供货范围的表示见本段2.7节。

b) 一个或相同的仪表有多个标记号，那么其表示方法应由每个项目来决定。

2.3管道布置图上设备应表示的内容

a) 依据设备布置图所确定的位置, 按比例画出所有设备的外形和基础。转动设备则不必表示其外形，带支腿的设备正确表示出支腿的方位。

b) 在设备中心线上方标注与流程图一致的设备位号，下方标注设备支撑高度；

c) 卧式设备标注固定支座；

d) 设备的保温需表示；

e) 用虚线表示出与管口有关联的设备内件，例如：板式塔塔盘的降液管的方位, 并且必要时单数塔盘降液管标注“D”，双数塔盘降液管标注“S”；

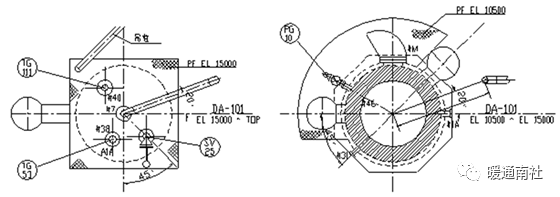

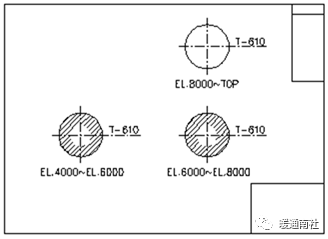

f) 当平面图上只表示设备的一个断面时，应表示出在该平面图上所表示的此设备的标高范围。设备断面的画法一般为周围剖面线，中间为空白。

g) 管口的管口号或管口名称应表示，与管道相连的管口，要标注角度和管口表上未表示的尺寸。

h) 按照P&ID，标注设备上的液位计、液面报警器、放空、排净、取样点、测温点、测压点等。

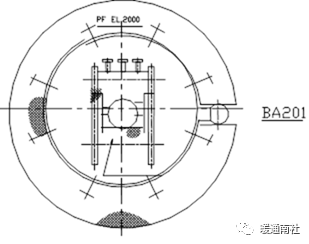

i) 需要时用细双点划线表示出人孔的开启方向及需要操作和检修的空间。如：

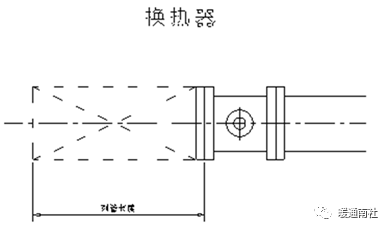

1) 换热器管束抽出空间。

2) 过滤器滤网抽出空间。

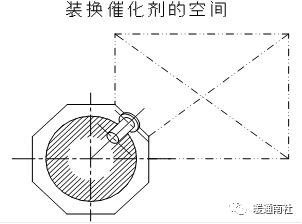

3) 更换催化剂时汽车进入的空间。

4) 吊车的起吊空间。

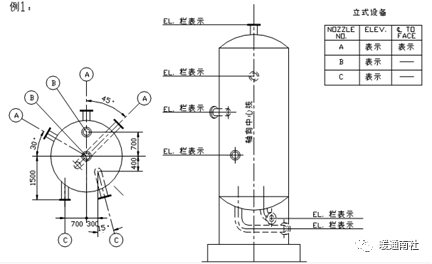

例1：垂直设备画法

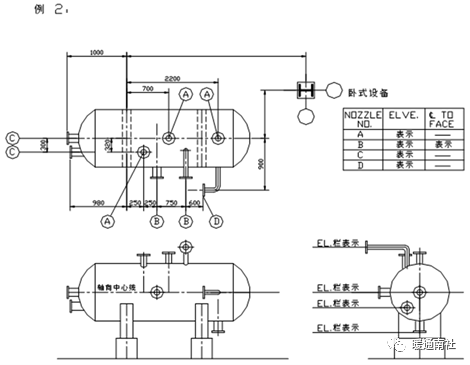

例2：卧式设备画法

例3：旋转设备画法

①泵的画法

②压缩机的画法

例4：炉子和加热器的画法

①箱式炉子和加热器的画法

②圆柱型炉子和加热器的画法

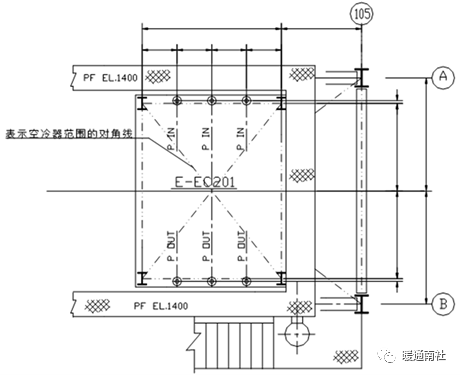

例5：空冷器的画法

例6：操作和检修的空间

①

②

③

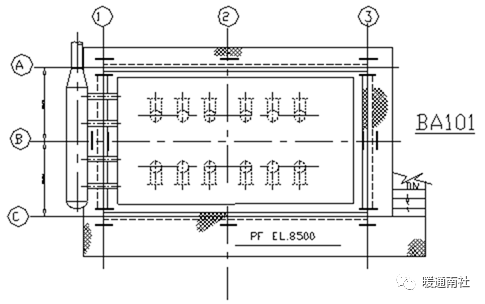

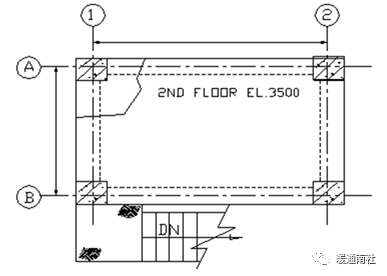

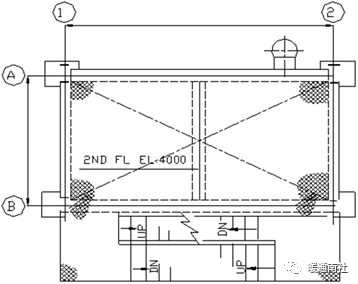

2.4管道布置图上建(构)筑物应表示的内容

a) 建筑物和构筑物应按比例, 根据设备布置图画出基础外形、柱子、主梁、次梁、楼板、墙、门、窗、楼梯、平台、安装孔、管沟、篦子板、散水坡、管廊架、围堰、通道、栏杆、梯子和安全护圈等, 均用实线表示(被钢板或楼面遮盖的梁、柱用虚线)；

b) 柱线号在平面图上应表示（柱线号用Ф10mm的圆表示）；

c) 对于没有柱线号的简单的构筑物（例如：操作平台），柱子则不需表示；

d) 平台及楼面标高应表示；

e) 钢结构斜撑的中心线应表示；

f) 钢结构的防火后的外形应表示出来；

g) 花纹钢板用相交阴影线表示; 混凝土结构断面用三角斜线表示；；

h) 如果需要，建(构)筑物内的各个房间标出名称。

例1：

例2：

2.5定位轴线

a)定位轴线应用细点划线（中心线）绘制，但一般所延伸的尺寸线为连续细实线。定位轴线应编号，编号应注写在轴线端部的圆内。圆应以细实线绘制，直径应为10mm或8mm（项目应统一）。定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。

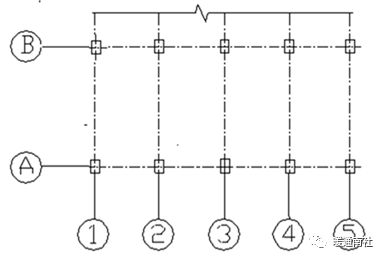

b)平面图上定位轴线的编号，宜标注在图样的下方与左侧。横向编号宜用阿拉伯数字，从左至右顺序编写，竖向编号宜用大写拉丁字母，从下至上顺序编写。见图6.2.5。全图的编号应统一考虑，即使图中有多个框架，也不宜出现重复的编号，必要时可通过在编号上加区别符合“’”如D’；2’或者A1；B1；1a；2a…等型式表示。如果项目另有规定，应按项目规定的顺序要求执行。

2.6 定位轴线编号顺序

2.6管道布置图上仪表、电气应表示的内容

a)用细点划线按比例表示出就地仪表盘、电气盘的外轮廓。

b)用细线按比例表示出仪表、电气电缆槽和电缆沟.

6.2.7管道布置图上管道应表示的内容

a) 如果项目没有规定，公称直径(DN)≥400mmm(16”)的管道用双线表示：

≤350mm(14”)的管道用单线表示。

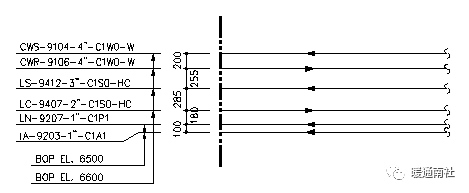

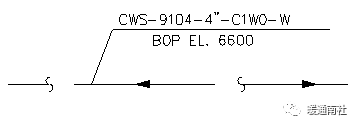

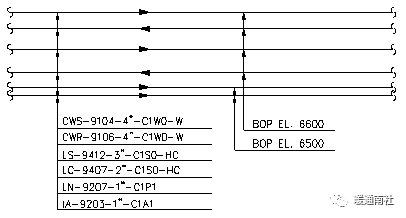

b) 在适当的位置表示管线号、标高和流向箭头(双线管道流向箭头画在中心线上)。

例1：管线上面有空间时

例2：管线上面没有写标高的空间时

例3：管线间距太窄

①标高相同时

②标高不同时

例4：常见成排管线的标注

例5：多根管线重叠而管线号不能沿线标注时

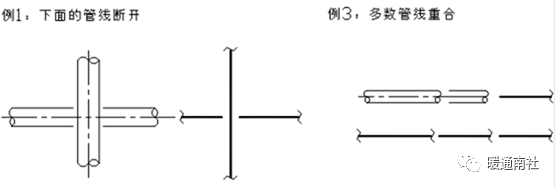

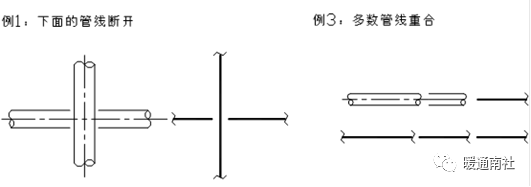

c) 重叠或交叉管线

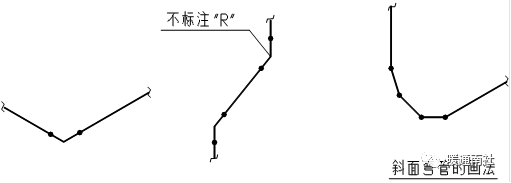

d) 按比例画出管道及管道上的阀门、管件(包括弯头、三通、法兰、异径管等管道连接件)、管道附件、特殊管件等。（对≤50mm(2”)的管线上的阀门、管件，如果按比例表示不清时，项目可统一图形比例表示）

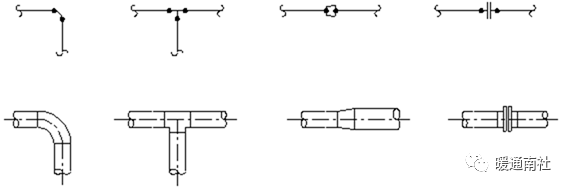

e) 承插(或螺纹)与对焊管件的表示如例图所示，对焊管件焊点的位置按管件长度比例画；对于水平放置的弯头,管道公称直径≥50mm(2”)用圆弧，≤40mm(11/2”)用直角表示。

1) 承插或螺纹管件

2) 对焊管件

注：如果项目有规定, 焊点可不表示.

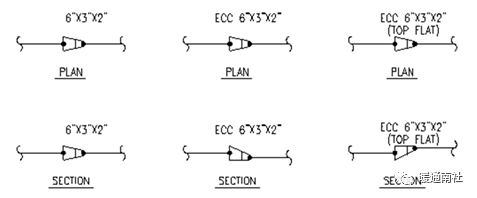

f) 异径管

1)同心异径管仅表示口径

2)底平的偏心异径管，口径前加“ECC”；顶平的偏心异径管，口径加“ECC （TOP FLAT 顶平）”

例：

g) 带半管接头的分支管线

h) 管道上的检测元件(温度计、压力测量、流量仪表、液位测量、分析仪表、控制阀、安全阀、取样等)在管道布置图上用简单外形表示，按P&ID上的编号写入直径为10mm的圆圈内，将检测元件与圆圈用细实线连接起来。

i) 等级及管线分界

j) 用于安装温度计的凸台、接头或扩大管。

k) 剖面

l) 放空和排放

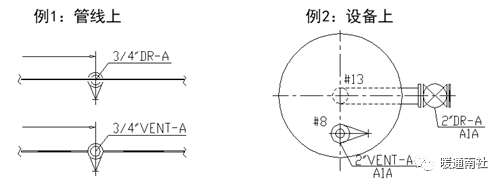

管道上的放空和排放，应将阀门的手柄方向以及放空，排放的类型及口径标在布置图上，设备上的放空和排放需表示其类型，口径及等级。

m) 软管站

软管站及站号在管道布置平面图上的表示：

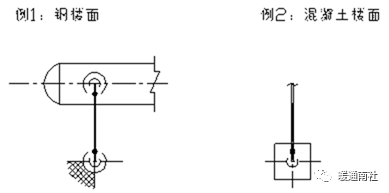

n) 穿楼面的管线

o) 管段

例：

p) 夹套管

内管用单虚线表示，外管用双实线表示；并表示出隔板及外管上物料进出口位置。

例：

q) 伴热管线

不论伴热管的根数是几根，仅用单虚线表示伴热，虚线的长度应清楚地表示伴热范围。

例：

r) 由其它方面提供的管道

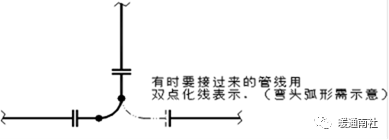

对不统计材料或已存在的管线用双点划线表示，并标注相关连接信息.

例：

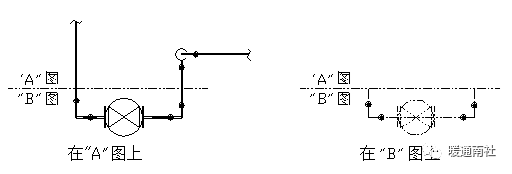

s) 管道的一部分延伸至另一张图

1)例图中，“A”区的管道部分地延伸到“B”区中，这时，管道应在“A”区中表示。

例：

2)接续线与分支管线重合处，主管线应从接续线处延伸一小段（延伸范围尽量要短，如果此处为管件，延伸处应至焊点）。

例：

t) 管道平面图上需要详图表示的地方有一标识符号,表示方法见2.9 e)项.

u) 将缩小的分区索引图放在每张管道布置图标题栏上方，并用阴影线在其上表示本图所在位置。

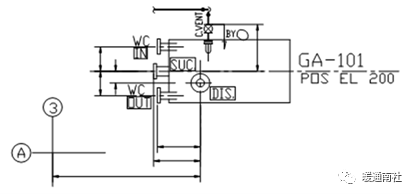

v) 平面图中设备管口数据的表示

1) 管口号标注在管口附近，添加“#”标记或用5mmX5mm“□”将管口号框上；

2) 管口表中未能表示清楚的管口位置，需要在平面图中给出位置；

3) 与制造厂连接是在管口以外时，注明分界点；

例：

4) 设备的法兰与相接的管道法兰等级不同时，需加注等级分界标记；

例：

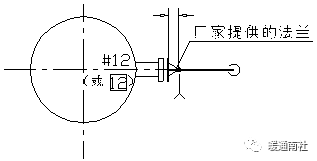

5) 由制造厂提供的法兰为高颈对焊法兰或松套法兰时，应表明颈口尺寸。

例：

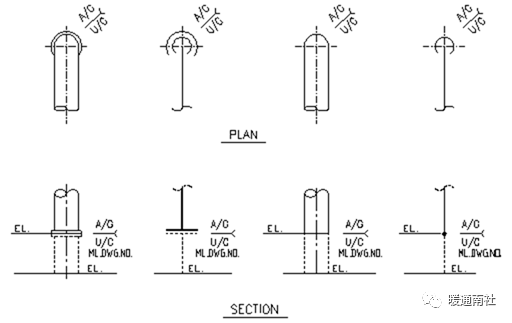

w) 与地下管线的连接

在平面图或详图上标注地上与地下管道的分界线、标高、连接型式及相接的图号。

2.8管道布置图上尺寸标注

a) 一般原则

1) 管道布置图上的尺寸分层次标注，首先是区域的总尺寸标注，其次是设备的定位尺寸，然后是管道的定位尺寸，这一层尺寸不注封闭尺寸；

2) 尺寸标注以管道平面图为主，平面图上表示不清时，出详图表示；

3) 尺寸线上的起止点，宜采用箭头表示，而局部尺寸若因距离太近而不宜采用箭头表示时，允许局部尺寸起止点以点表示。见下图：

4) 图样尺寸线与所标注的图样轮廓线之间的距离不宜小于10mm。平行排列的尺寸线之间的距离，宜为7-10mm。

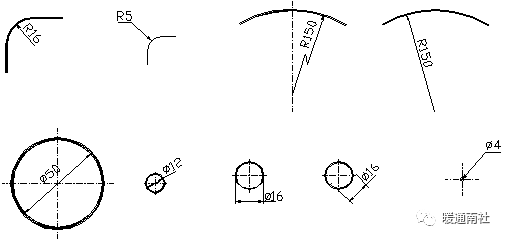

5) 半径及直径

-圆弧的半径或圆的直径，一般标注在圆弧内部，采用箭头表示。

-较小的半径及直径，可标注在圆弧或圆的外部。较长的半径，可用折断线表示。见图2.4e。

图2.4e 圆弧半径及圆的直径的表示方法

6) 标高的标注

-标高前一般加缩写EL、PF EL等。根据项目要求可以采用以米或以毫米为单位进行标注（但每个项目需统一）。零点标高标注成EL±0.000，或EL100.000；正数标高数字前一律不加正号，如：EL3.000，EL5000，PFEL105.000，PF EL105200；负数标高数字前，必须加注负号，如EL-1500。一般按2.7b)的要求进行表示。

-当项目有特殊要求采用标高的标注符号时，一般可按如下图形，其水平线的长度L，应以标注数字时所占地位的长短而定。见图2.4f。

图2.4f 标高符号的表示方法

7) 区域总尺寸一般标注在图纸的上方和左侧。

例：

b) 管道布置图上设备尺寸标注

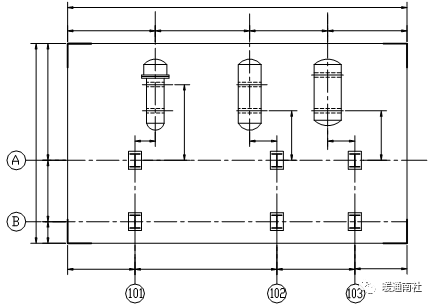

1) 按设备布置图标注所有设备的定位尺寸或坐标；

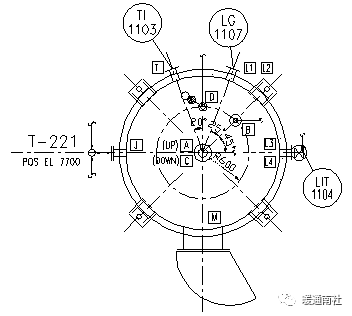

2) 立式设备标注管口方位(角度), 上下封头上的管口标注管口中心圆的直径或半径；

例：

c) 管道布置图上建(构)筑物尺寸标注

1) 标注建(构)筑物轴线编号及柱距尺寸；

2) 标注地面、楼面、平台面的标高；

3) 标注吊车梁定位尺寸、梁底标高及起重能力；

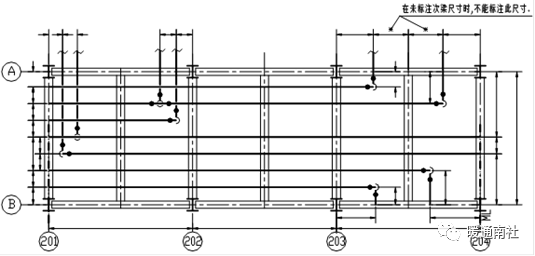

4) 管廊标注柱距尺寸及各层的顶面标高。管廊的次梁尺寸间距相等时，则不需表示，次梁的间距不等时，应标注其尺寸。

d) 管道布置图上仪表、电气尺寸标注

1) 标注电气、仪表电缆槽的定位尺寸和宽度；

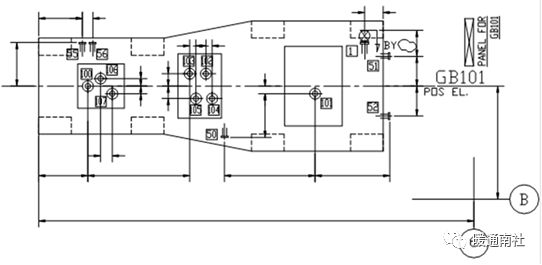

2) 标注就地电气、仪表控制盘的定位尺寸。

e) 管道布置图上管道尺寸标注

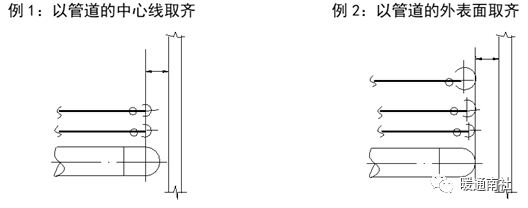

1) 以建筑物或构筑物的轴线、设备中心线、设备管口中心线、区域界线等作为基准，标注管道定位尺寸；

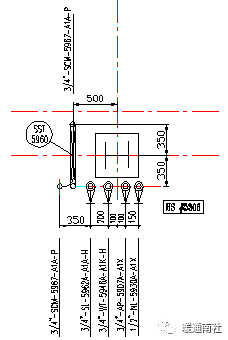

2) 管道上所有的管件、阀门、特殊件、仪表元件、分支管线的位置及管道改变方向的地方都要定位；水平管道上标注尺寸，垂直管道上标注标高；

3) 螺纹或承插式阀门以中心或一端定位；

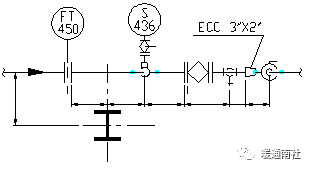

4) 水平管线上的异径管以大端定位、法兰式阀门及法兰式元件以一侧法兰面定位；小竖线表示垫片；

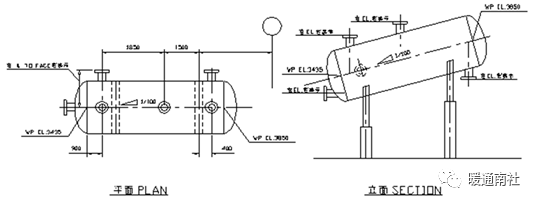

5) 有坡度要求的管道标注坡度符号，按照P&ID上的坡度，标出管道拐弯处、连接点处及界区线处的工作点标高(WP ELXXXX)；

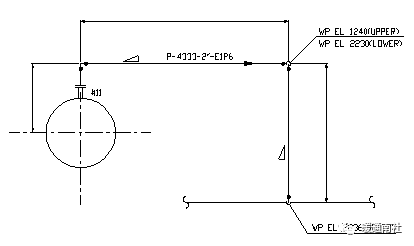

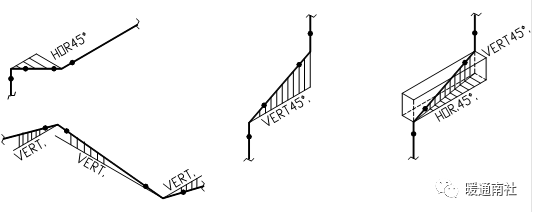

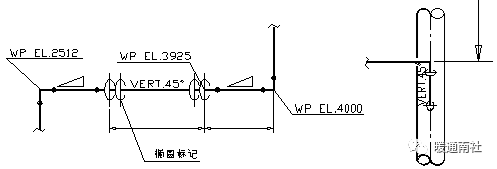

6) 水平斜管的尺寸标注

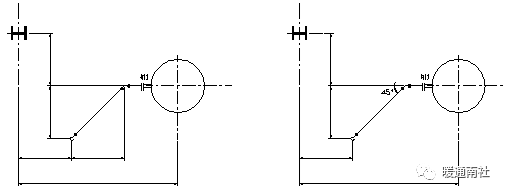

①三角形的两条边表示法；

②角度和三角形的一条边表示法。

例：

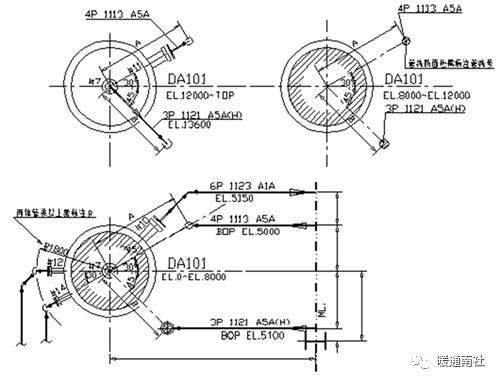

7) 立面斜管的尺寸标注

例：

8) 立管

9) 塔的垂直管线的尺寸标注

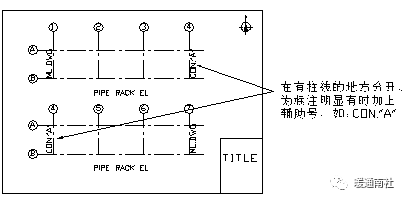

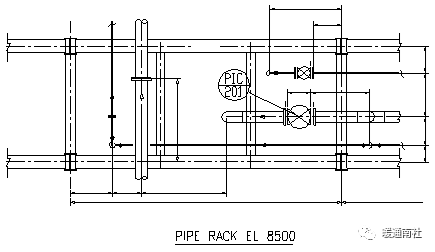

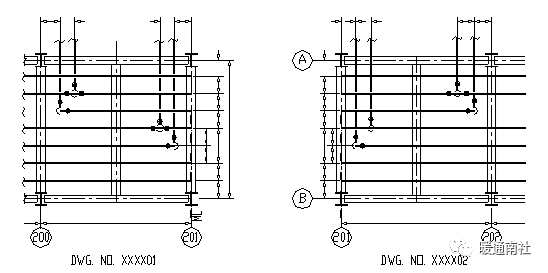

10) 管廊的管线穿过两边的接续线或界区线，管道之间的尺寸在两侧表示，在接续线处的尺寸在每张图上以同样的方法表示。

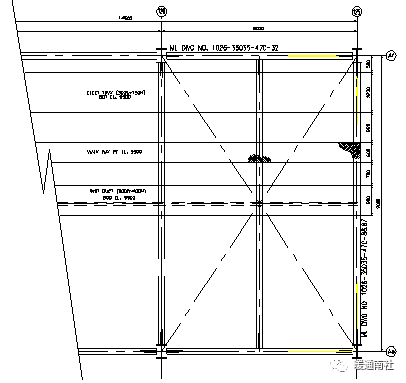

例1：

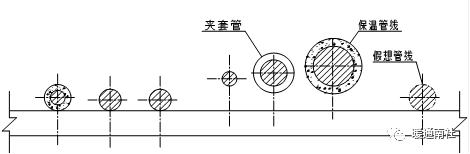

例2：

11) 当管廊的管线在一张图上分开成多排时，按下例表示。

12) 孔板尺寸的标注

13) 典型配管的尺寸标注

①控制阀组

I. 当控制阀组的尺寸标注在平面图上表示不清楚时, 则利用详图表示；

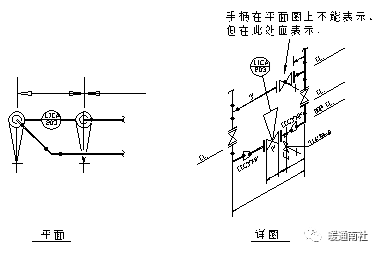

II.当控制阀组在平面图上用简图表示时(阀门手柄方向在平面图上表示)，尺寸标注利用详图表示。

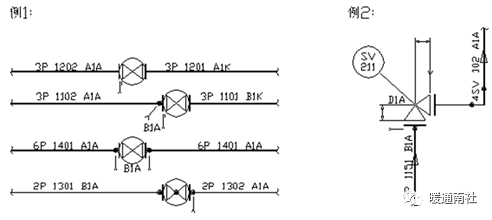

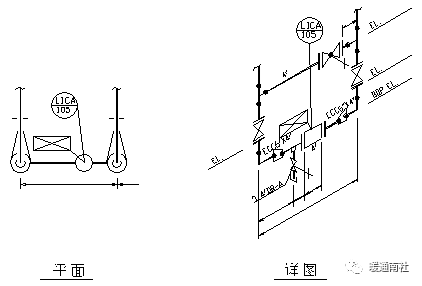

例1：平面图阀组的图例

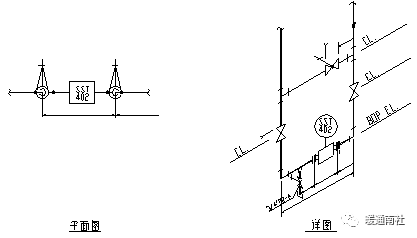

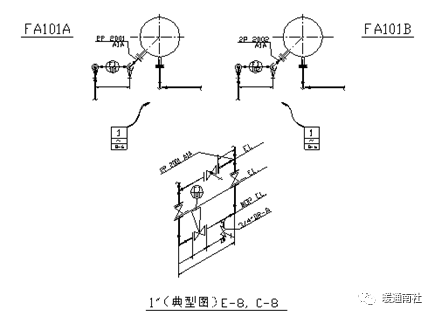

例2：控制阀组的简图及详图上的尺寸标注

例3：偏心旋转式控制阀的简图及详图上的尺寸标注

②疏水器

例1：平面图上的尺寸标注

例2：平面图上的简图及详图上的尺寸标注

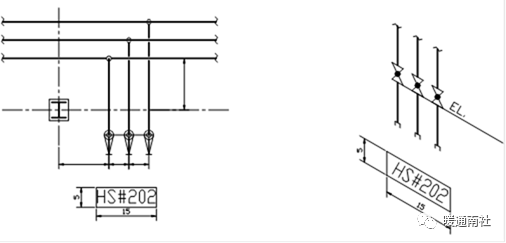

③软管站

14)“不按比例”的尺寸标注时, 在该尺寸下加一横线，例：

2.9管道布置图的立面图和详图

a) 如果平面图不能表示完全的话，应用立面或详图补充。

b) 只要有可能，立面图或详图都应和平面图在同一平面图上表示。

c) 立面图和详图应归入在同一区内的图纸中，而不应与其它区的图纸混在一起。

d) 平面图上标的数据在立面图和详图上应表示。

e) 详图的表示。

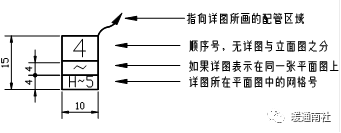

1) 画轴测式详图的标记

例：

2) 下列记号表示在详图上

例：

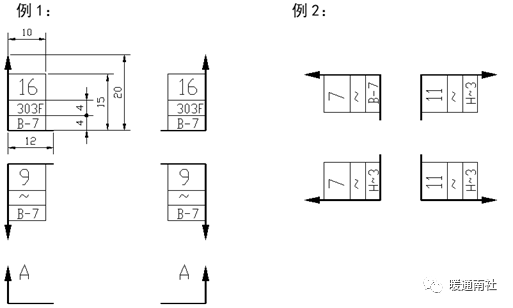

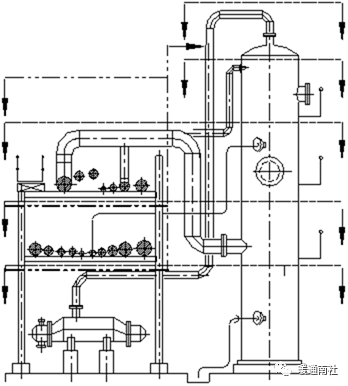

f) 立面图的表示

1) 表示立面图的标记（侧视）

2) 立面图按下列标记表示

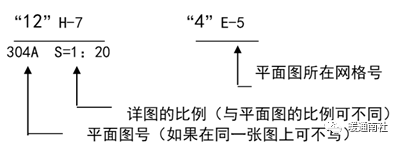

注：1. 图号为五位数时，第一位可省略（分区号）。

2. 当立面图超过三个网格时，例按“G~J—5”书写。

3. 平面与立面图应放在一张图上，不在一张图上时，立面图标记号下注平面图图号及所在网格号。

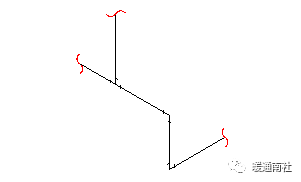

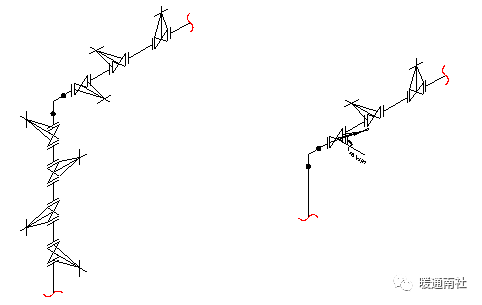

g) 轴测式详图

1) 总则

①轴测图不按比例不考虑管径的大小均用单线表示。

②轴测图的绘制应以倾斜30°的北向标记为基准。

③轴测图上应表示北向，每个详图都有方向标, 它的北(N)向与管道布置图上的方向标的北向应是一致的, 但在接续线以内表示的简单的轴测图其北向不需表示。

2) 北向标

①北向标的尺寸

②北向标方向

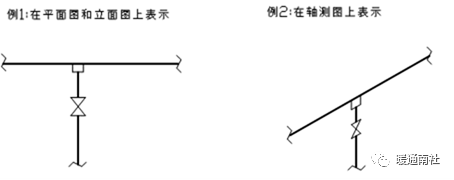

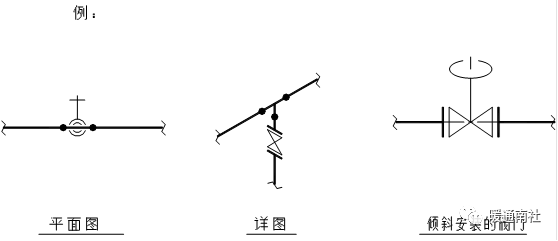

3) 阀门的手柄方向在平面图上已表示清楚，那么详图则不需表示。例：

4) 角度的表示

5) 弯头的表示

例：

6) 管线一律用单线表示，在管线适当的位置画流向箭头，管线号注在管线的上方，水平方向管子的标高注在管线下方。

7) 详图不必按比例绘制，但各种阀门，管件之间的比例要协调，它们在管段中的位置要正确。例如：图中闸阀右边的法兰是与弯头直连，而左边的法兰与三通是有直管段的。

8) 管道上对焊的环焊缝以圆点表示；正常弯头用”角形”表示，大半径弯头用”圆弧”表示，并注出弯头的曲率半径。

9) 水平走向的管段上的法兰用垂直短线表示；垂直走向的管段上的法兰，用与临近的水平走向的管段相平行的短线表示。

10) 螺纹连接和承插焊连接的弯头，三通均用一短线表示，在水平管段上此短线用垂直线；在垂直管段上，此短线与临近的水平走向的管段相平行。

注：一般的，≤1 1/2”管线用承插焊；≤2 1/2”镀锌管线用螺纹连接。

11) 阀门的手轮用一短线表示，短线与管道平行。阀杆方向应与平面图上所设计的阀杆方向相同；如平面图上无阀杆方向，则以详图上阀杆方向为准。

12) 需要伴热的管线要在详图上表示。

13) 简画详图

①典型图

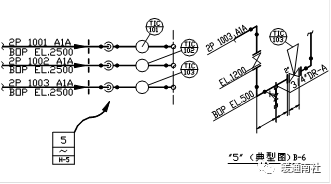

1.多个类型相同的一组管道组合，选择距详图标记最近的一个作为典型的详图

例：

2.当多个类型相同的阀组在平面图分散布置时，选一管线号最小的作为典型详图。

例：

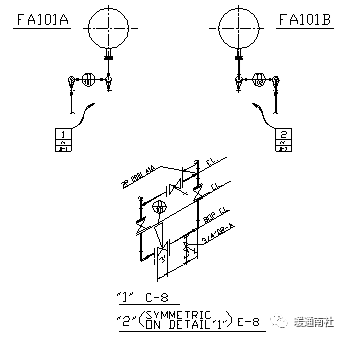

3.对称布置的配管，在详图标记号一侧注上对称说明。

h) 详图的尺寸标注

1)尺寸标注的原则是水平管道注长度尺寸，垂直管道注标高；

2)详图的尺寸标注尽量与平面图上尺寸标注一致；

3)标注水平管道的尺寸线应与管道相平行，尺寸界线为垂直线；

4)水平管道应标注的尺寸，首先是从所定基准点到等径支管,管道改变走向处，配管图边界线处。其次从最临近的主要基准点到各个独立的管道元件如：孔板法兰、异径管、拆卸用法兰、仪表接口、不等径支管等一切需要定位的地方，这些尺寸不应注封闭尺寸；

5)管道上带法兰的阀门或管道元件的尺寸标法

①注出从主要基准点到阀门或管道元件的一个法兰面的距离。

对调节阀和某些特殊管道元件如过滤器等，应注出它们法兰面至法兰面的距离。

②管道上的法兰，对焊的阀门或其它独立的管道元件的位置是由管件与管件直连(FTF)的尺寸所决定时，不需注出它们的定位尺寸。

商务合作

合作形式：

公众号头条、次条推广

联系微信：

luqiaoxb

有意向请扫码加好友咨询

▼

更多精彩推荐，请关注我们

▼

点分享

点收藏

点点赞

点在看
