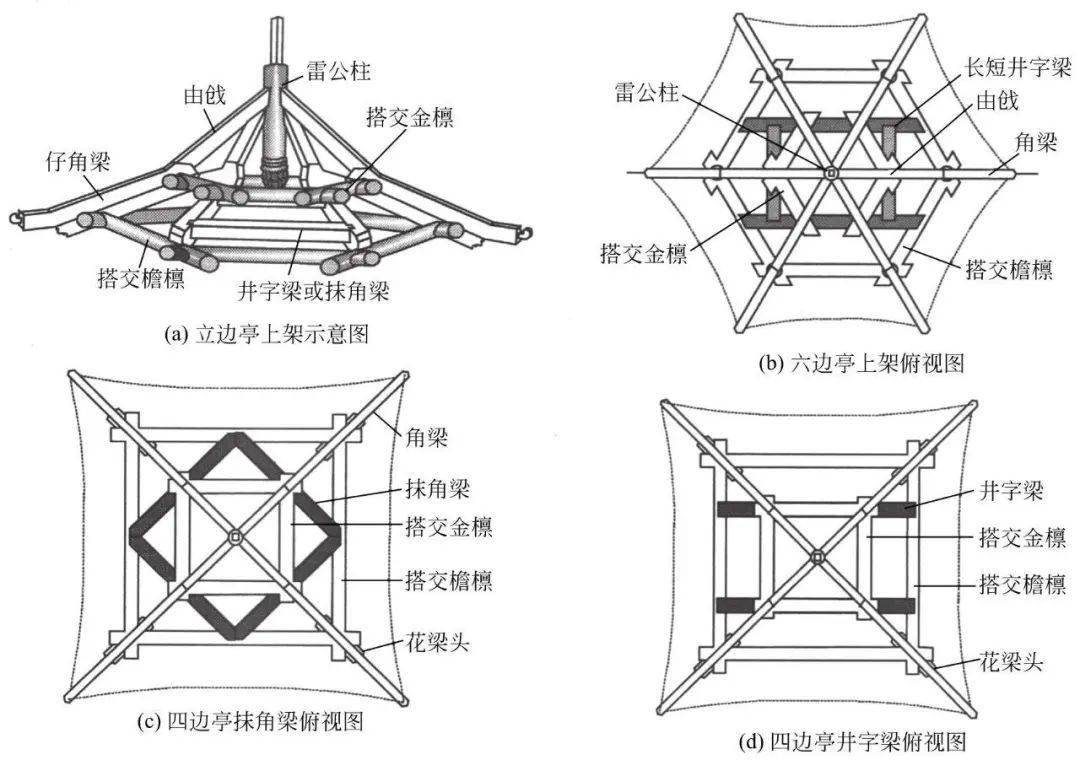

单檐亭上架

（3）角梁，亭子的角梁是形成多角亭屋面转角的基本构件。对于角梁的制作，我国北方地区多按清制官式做法，南方地区常按《营造法原》吴制做法。

①清制官式角梁做法，清制官式做法分老角梁和仔角梁，老角梁是转角处的基本承重构件，仔角梁是使转角檐口起翘和伸出的构件。仔角梁叠在老角梁上，老角梁的前支点是檐檩，后支点是金檩或金柱。角梁根据后支点的制作方法不同，分为压金法、扣金法、插金法三种做法，如下图所示。

清制官式角梁做法

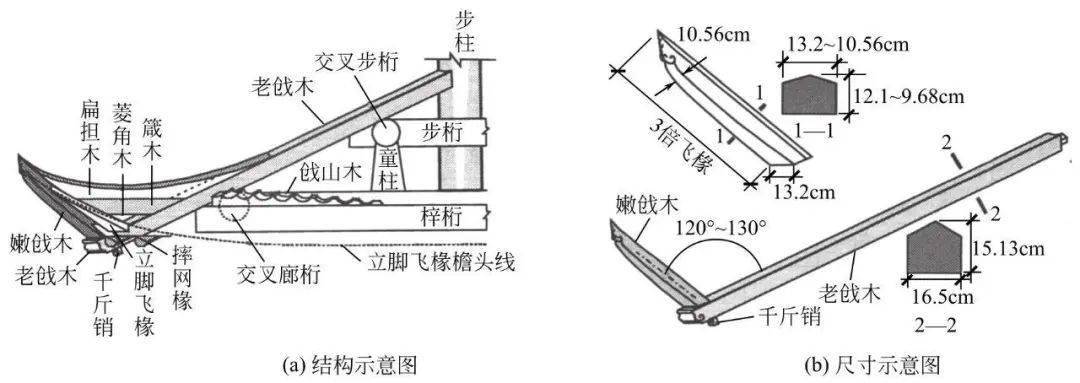

②《营造法原》角梁做法，《营造法原》角梁做法称为“发戗”，它的老戗相似于老角梁，其截面尺寸为：高4寸（15.13cm），宽6寸（16.5cm）（老戗梢打8折）。嫩戗相似于仔角梁，但形状与仔角梁大不相同，嫩戗是一个底大头尖的矩形截面，斜立于老戗的檐口端，如下图所示。

嫩老戗做法

知识点2

重檐亭子木构架

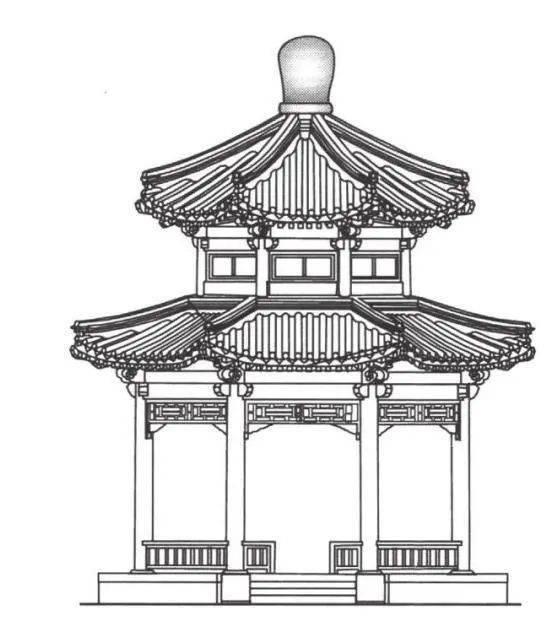

重檐亭木构架是指两层屋面檐口的亭子，它是在单檐亭木构架的基础上进行扩增而来的，一般采用两种扩增方法，即檐柱重檐金柱法和檐柱童柱法，如下图所示。

重檐亭木构架

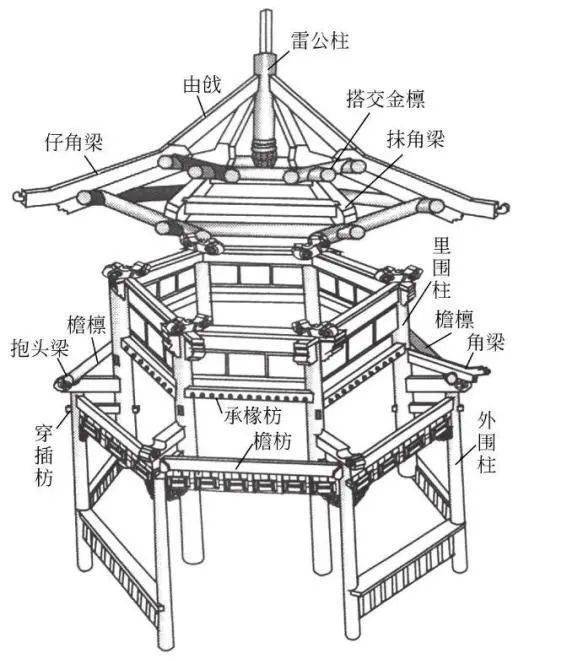

（1）檐柱重檐金柱法，檐柱重檐金柱法如下图所示：

是将原单檐亭木构架的柱子增高，将原亭上架作为上层檐，另在原下架柱（该柱这时变为重檐金柱）之外增加一圈外柱，作为重檐下架檐柱，这样，就形成外檐内金两圈柱子的带廊亭子，里外柱子由穿插枋串接起来，并在各外柱顶端安装檐枋，形成整体框架。另在外围檐柱顶上，横施抱头梁与里金柱榫接，再在抱头梁外端上，安置檐檩，并在里金柱抱头梁端之上，各里金柱之间，连接“承椽枋”，这样即可将下层屋面椽子，搁置在承椽枋和檐檩之上。另在各角，对应内外柱子上的相应部位，安装插金角梁，即可形成下层檐框架。

（2）檐柱童柱法，檐柱童柱法如下图所示：

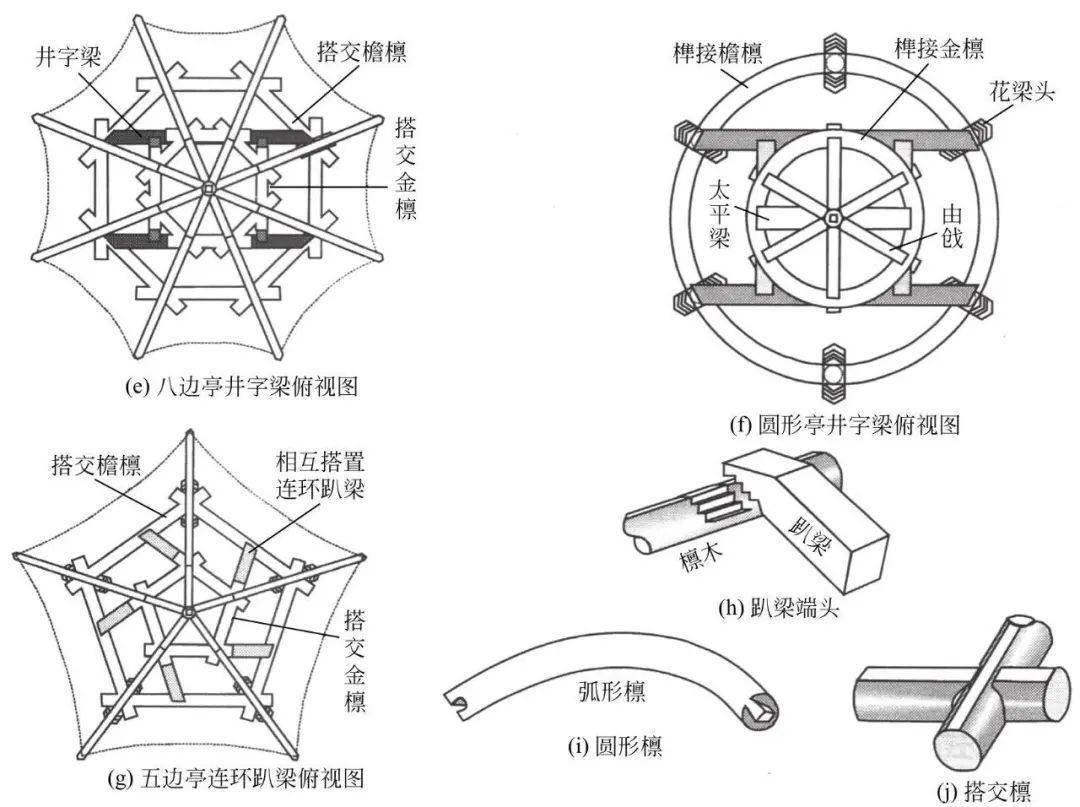

是指先在下层檐柱顶端设置井字梁，或在下层檐檩上设置抹角梁，作为支撑上层檐构架的承托构件。如果对四边形重檐亭设置井字梁法时，除四根角柱外，还需另行每边增加两根檐柱，作为井字梁或抹角梁的承重柱，如下图所示：

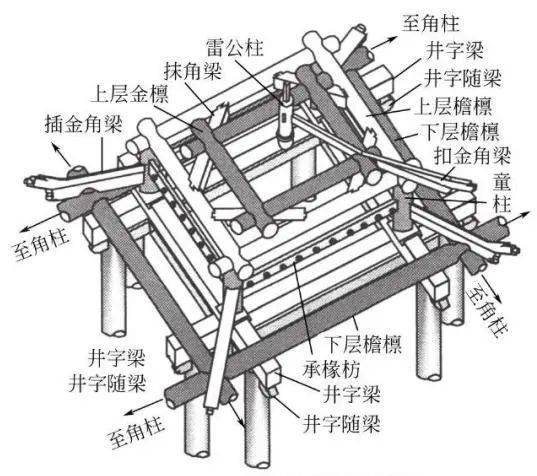

用井字梁时，需先设置井字随梁，将承重柱串联起来，并作为承重梁的辅助构件，再在随梁上安装抱头井字梁，在抱头位置安装下层搭交檐檩。另在井字梁交叉处安装墩斗并竖立童柱，用来作为上层构架的檐柱，而该童柱之上的构件安置完全与单层檐柱以上的构架相同。只是在各童柱之间需增加承椽枋，用承椽枋和下层檐檩作为下层屋面椽子的承接构件。在各角搭交檐檩之上安装插金角梁与童柱插接，即可构成下层檐框架，如图下图所示。

用抹角梁时，应在搭交檐檩的交角处安装抹角梁；但对重檐四边亭设置抹角梁时，除四根角柱外，仍需增加8根承重柱，共计12根檐柱，再在这些檐柱上安装檐枋、花梁头、檐檩等，然后在搭交檐檩的交角处安装抹角梁。以抹角梁和搭交檐檩作为角梁的承搁构件，并使角梁后尾延伸悬挑，用穿插榫插入4根悬空童柱内。童柱以后的布置仍与井字梁法童柱相同。

知识点3

独立和组合凉亭平面柱网布置

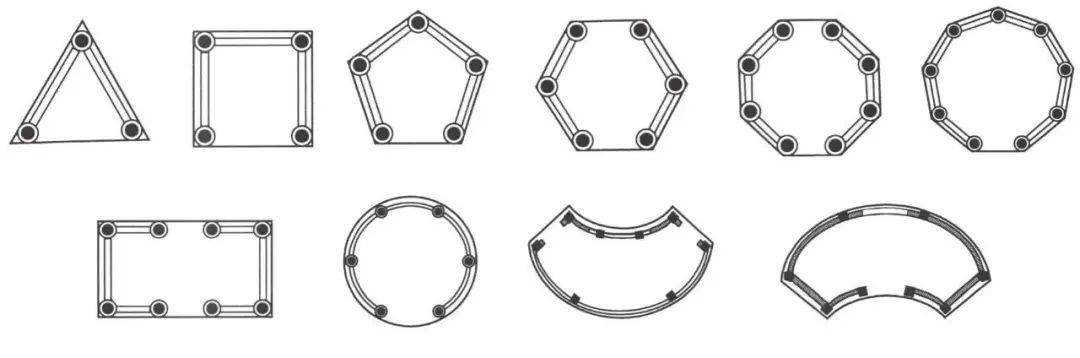

（1）独立凉亭的平面柱网，平面柱网布置是决定亭子平面形状的基本内容，在园林建筑中用得最多的形式有正多边形、矩形、圆形、扇形等，它们的柱网布置如下图所示。

独立凉亭平面

（2）组合凉亭的平面柱网

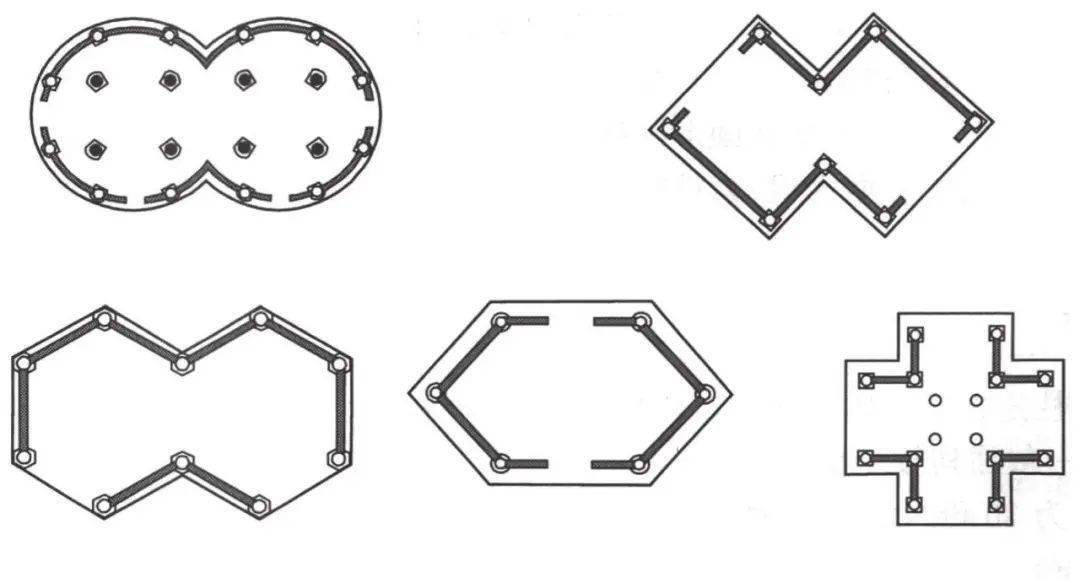

①组合凉亭的平面形式，组合凉亭是由两个或两个以上独立亭（包括单檐和重檐）组拼而成的，如两个圆形可以组拼为双环；两个四边形可组拼成为方胜；两个六边形可组拼成双六角；两个三角形中间夹一个四边形可组拼成扁六角形；在正方形的四个边上各连接一个短矩形，即可拼成十字形等，如下图所示。

组合凉亭平面

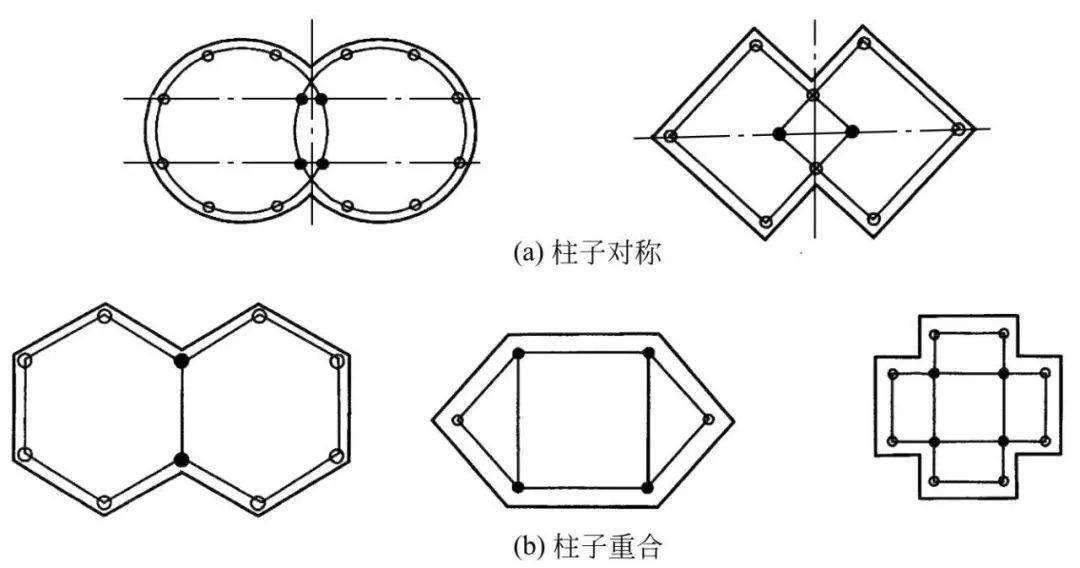

②组合凉亭的柱网布置，组合凉亭的柱网仍按照独立亭的基本柱网进行布置，无论组拼成何种形式，都必须要保持在两个独立亭中，有两根以上的柱子相互对称或重合，以保证在整个木构架中梁枋连接的整体性，如下图所示。

组合凉亭平面的对称与重合

游廊

知识点

游廊木结构

园林建筑中的游廊，可采用卷棚式屋顶或尖山式屋顶，其中尖顶式木构架最简单，而卷棚式会显得更加融入园林环境之中。根据所处地形，分为平地游廊和坡地叠落廊。

游廊的基本木构架由左右两根檐柱和一榀屋架组成一付排架，再由枋木、檩木和上下楣子，将若干副排架连接成为一个整体。

（1）平地游廊木构架，除上下楣子外，卷棚式游廊木构架、尖山式木构架如下图所示。

平地游廊木构架

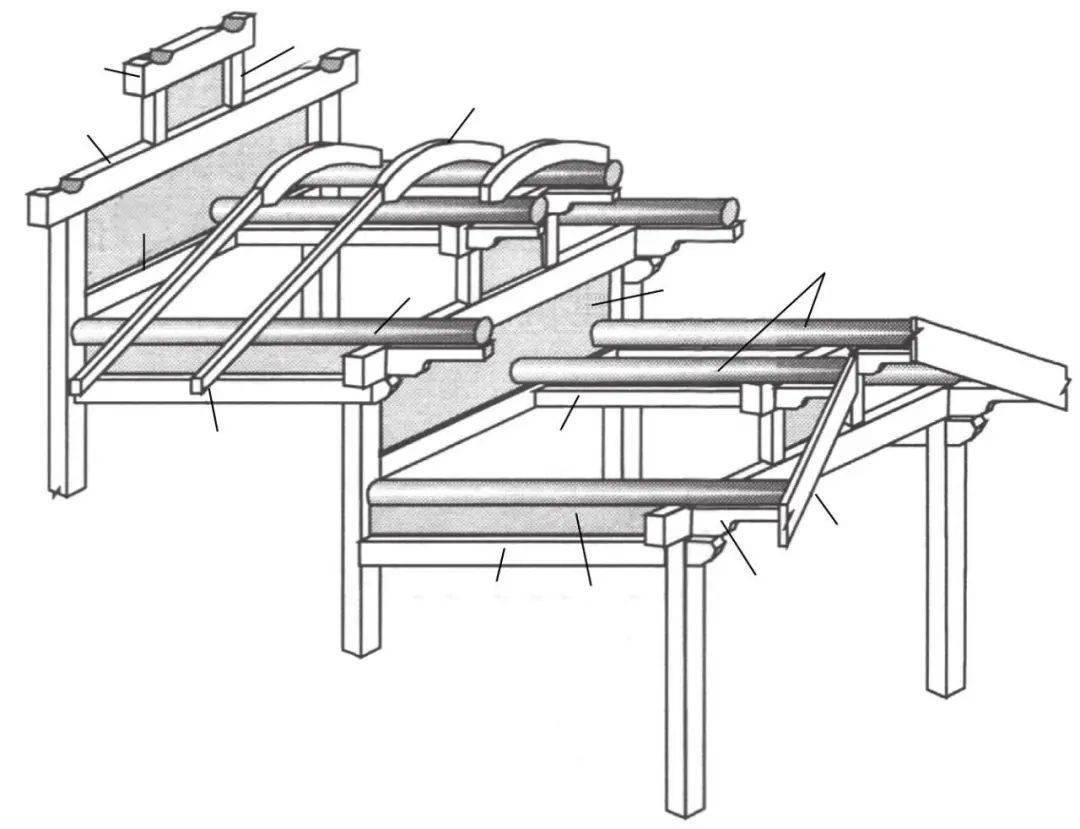

（2）坡地叠落廊木构架，叠落廊木构架的构件与平地游廊的构件基本相同，所不同的是，木构架承地面的叠落高差设立排架，整个排架为高低联跨衔接，如下图所示。

坡地叠落廊木构架

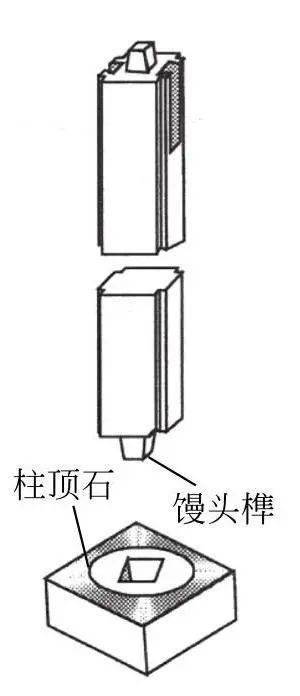

（3）游廊的柱脚处理，游廊是一种荷载较轻的建筑，抵抗风荷载的倾覆作用力比较差，因此，游廊的柱脚必须要埋入地面下，但因木材在地下很容易受潮而腐烂，游廊的柱脚又不能直接埋入地面下，因此，它除同一般房屋建筑一样应落脚到柱顶石上以外，还应有一个地下基础层。一般游廊的柱脚，做成馒头榫与柱顶石的落榫槽连接，如下图所示。

游廊檐柱柱脚

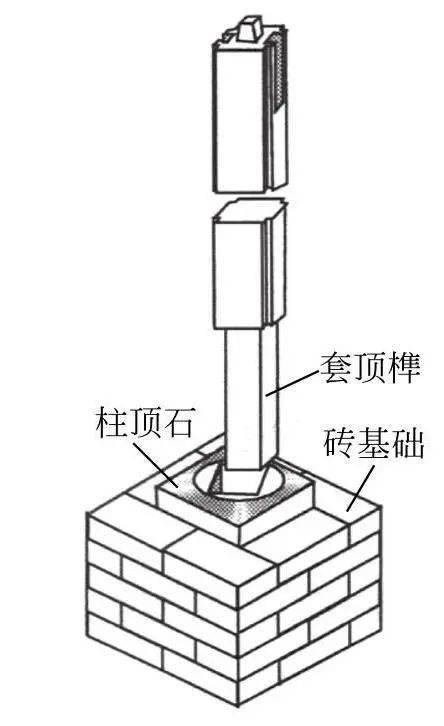

但园林中的游廊多为长廊，仅依此做法是不够的，还必须每隔3～4间，将柱脚做成套顶榫，穿过柱顶石，埋入地下砖基础内，如下图所示。

以加强廊架的稳固性。砖基础平面尺寸以包住柱顶石为原则，砖基础高为2倍柱顶石高。

水榭

知识点

水榭木构架

水榭建筑一般都做成卷篷顶歇山形式，常置于水边或水中，如下图所示。

水榭

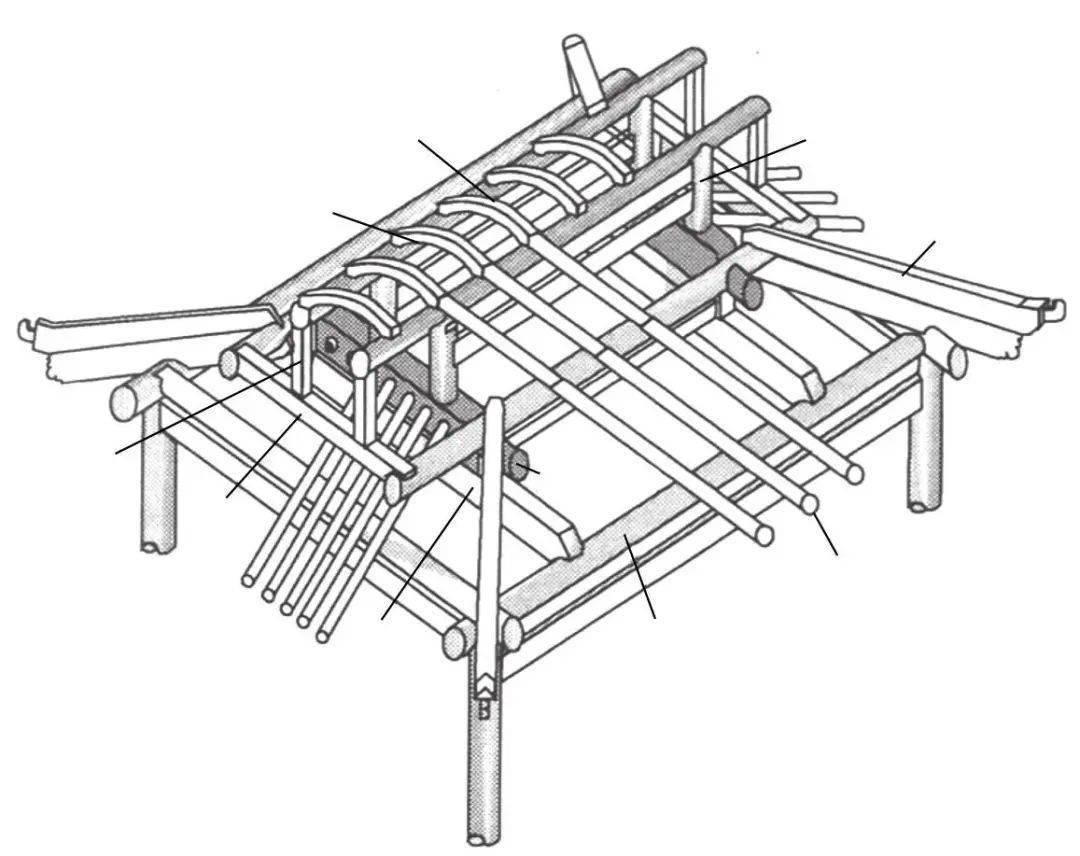

水榭建筑的木构架是歇山建筑中最简单的卷棚式木构架，如下图所示。

水榭建筑的木构架

石舫

知识点

石舫木构架

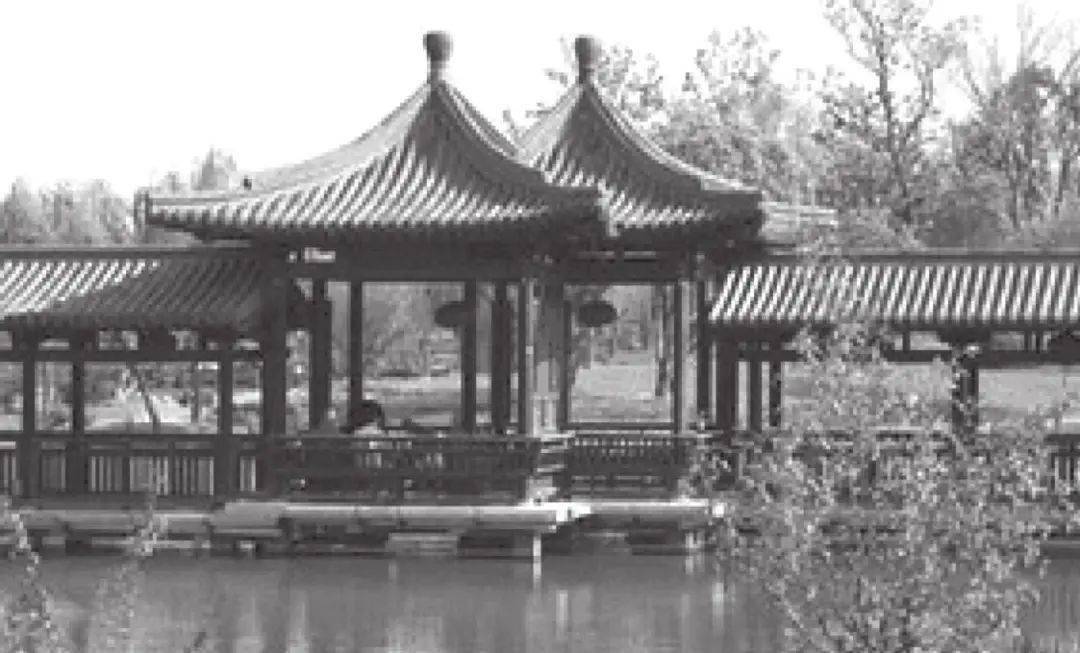

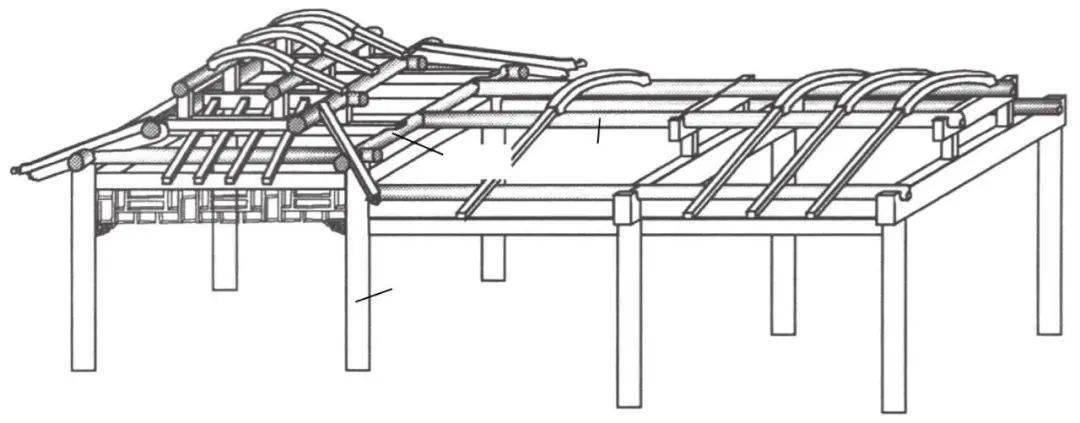

石舫木构架是由几种独立木构架组合而成的，在连接处的柱一般都采用共用柱，如下图所示，但也有各自独立的。

廊脊檩与亭檐檩齐平搭接

共用柱上安装插梁承接廊脊檩

来源：张柏《图解园林仿古建筑设计施工》

图文版权归原作者或机构所有，仅供学习参考使用

特别鸣谢：张柏老师
