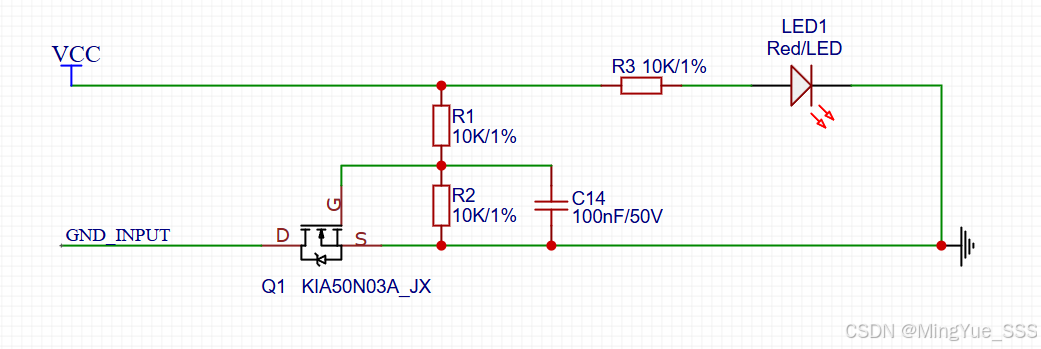

电路：
这是一个电源输入防反接的电路，通过NMOS来实现。
1、正常接入电源。

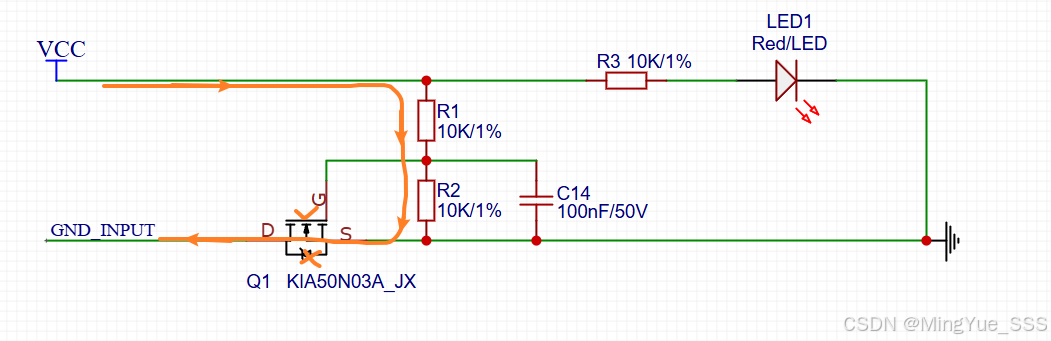

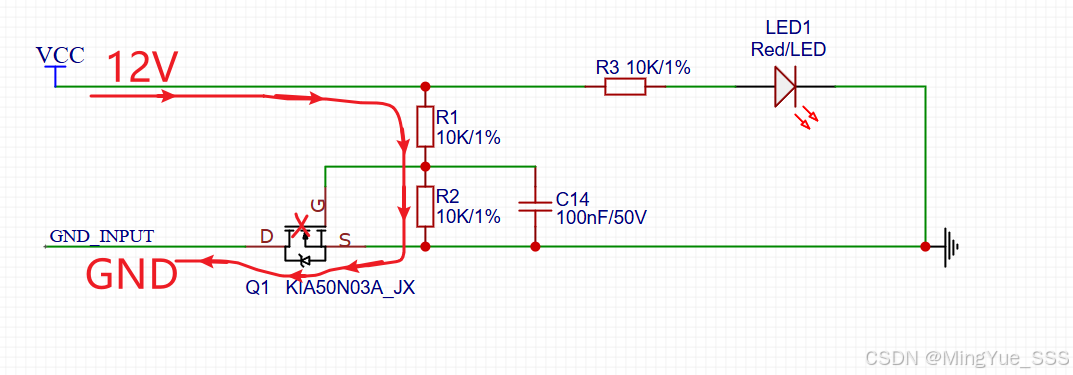

正常接入电源的时候，VCC=12V，这时候，电流通过R1、R2和NMOS的体二极管D形成一个回路，此时NMOS还未导通。

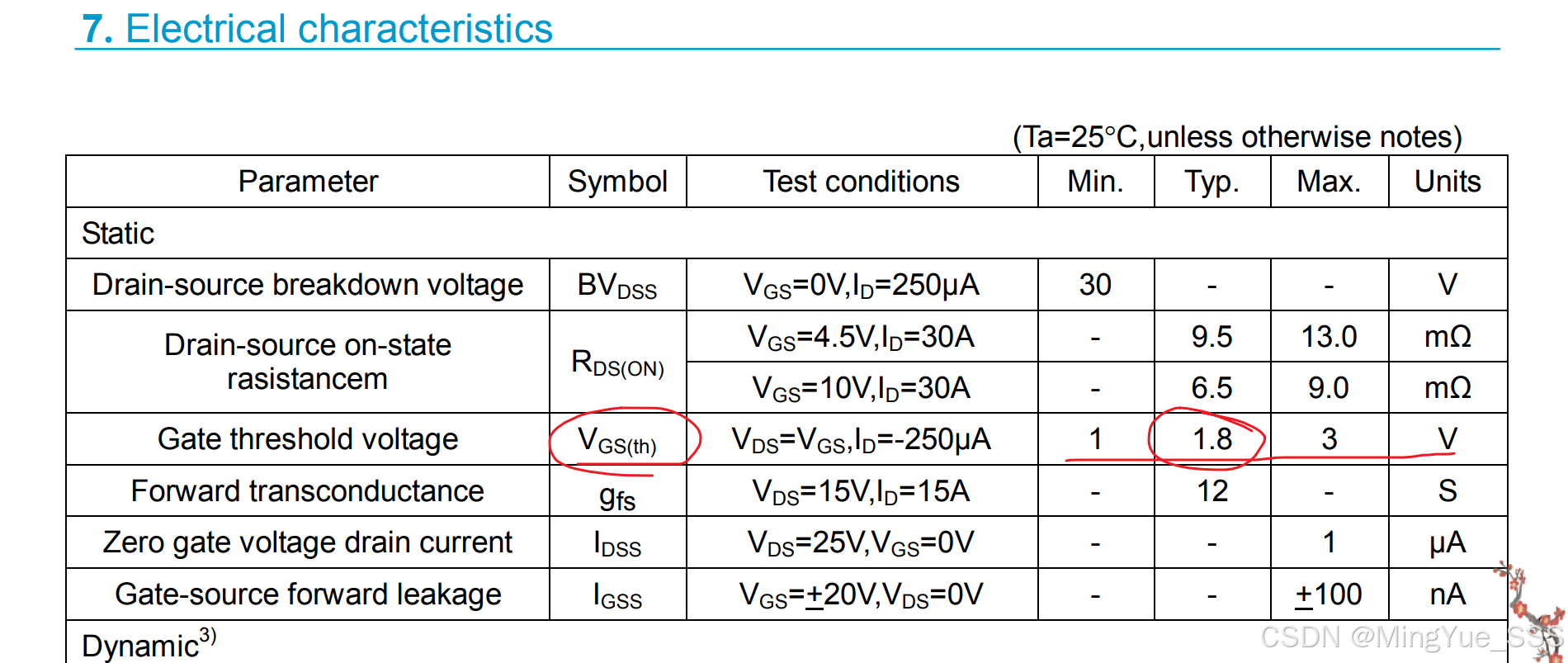

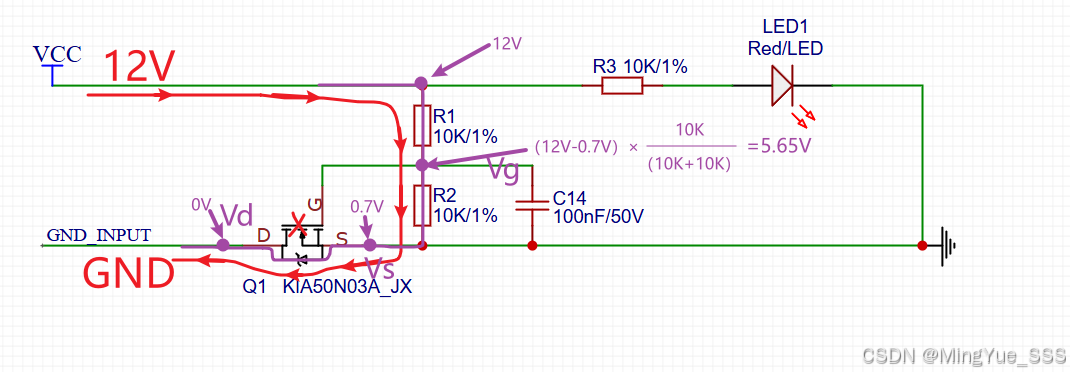

通过计算可以得到Vs=0.7V，也就是体二极管的电压。Vg=5.65V。Vgs的绝对值大于导通阈值1.8V，故NMOS导通，由于NMOS的Rds的电阻非常小，所以体二极管也可以看成断路。

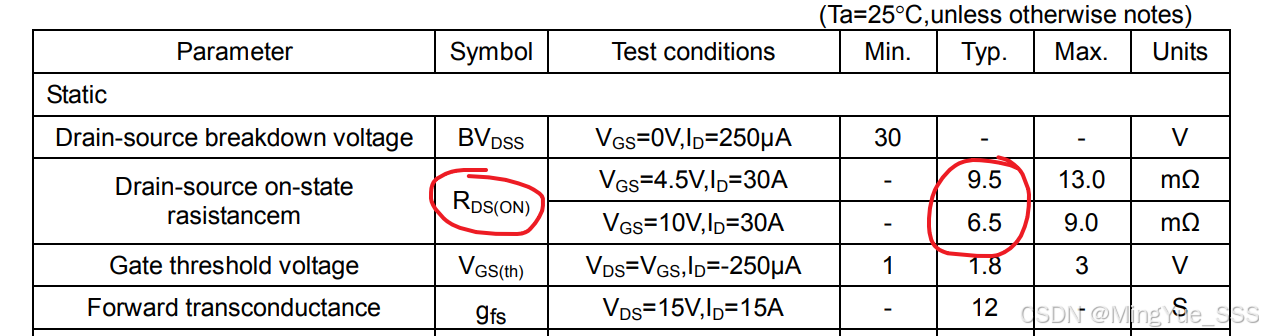

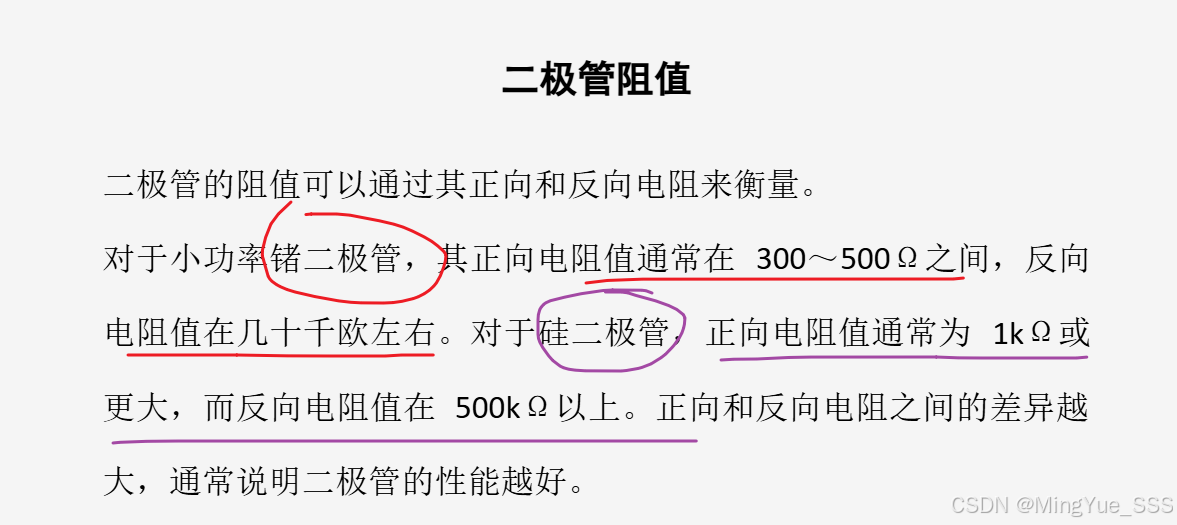

MOS管导通以后，由于MOS管的Rds的阻值远小于体二极管，故电流回路直接从DS流过，体二极管截至。
【未解决】问题1：NMOS的电流流向不应该是有漏极D流向源极S吗？
解：绝大多数的NMOS电流方向是从漏极流向源极，目前已知的只有防反接电路中是这样用的。
具体原因还待加深了解。

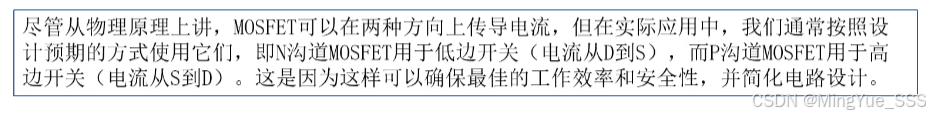

【未解决】问题2：MOS的电流可以从D到S，也可以从S到D，这个双向流向，有一个反方向的电流是指的体二极管流过电流吗？
解：体二极管应该只是一种表现方式，它本身就是mos管的一部分，
具体原因待加深了解
2、反方向接入电源。
当反向接入电源时，体二极管具有单向导电性，所以电流无法流过，此时Vg=0V，Vs=0V，NMOS管不导通，电源12V无法进入后面的负载电流。
