一.静态路由的了解

1.静态路由简介


静态路由（Static Routing）是一种手动配置的路由方式，管理员通过手动定义路由表中的条目来指定数据包的转发路径。与动态路由（如 OSPF、BGP 等）不同，静态路由不会自动适应网络拓扑的变化，因此适用于网络结构简单、拓扑稳定的环境。


2.静态路由特点

手动配置：管理员需手动添加、修改或删除路由条目。

路径固定：一旦配置，路径不会自动调整，除非手动更改。

无协议开销：不依赖路由协议，减少网络开销。

简单易用：适合小型网络或路径固定的场景。

优点

配置简单，易于理解和维护。

- 不占用额外的网络带宽和计算资源。

- 路由行为可预测，适合对网络流量路径有严格要求的场景。

缺点

‌‌缺乏灵活性，无法自动适应网络拓扑的变化。

- 在大规模网络中，手动配置静态路由的工作量巨大。

- 容易出现人为配置错误，导致网络故障。

3.静态路由配置步骤

配置静态路由的基本命令如下：

ip route-static <目标网络> <子网掩码> <下一跳地址>

- 目标网络：数据包要到达的网络地址。

- 子网掩码：目标网络的子网掩码。

- 下一跳地址：数据包转发的下一路由器IP地址。

示例：

ip route-static 192.168.2.0 255.255.255.0 192.168.1.1

此命令将目标网络`192.168.2.0/24`的流量通过下一跳`192.168.1.1`转发。

二.实验

在路由器R1和路由器R2上配置静态路由，实现网络互联互通。

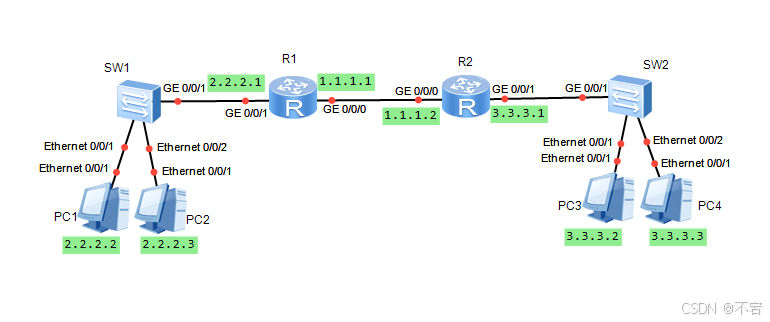

拓扑图：

实验步骤：

1.配置IP地址

首先，为每台设备的接口配置IP地址。

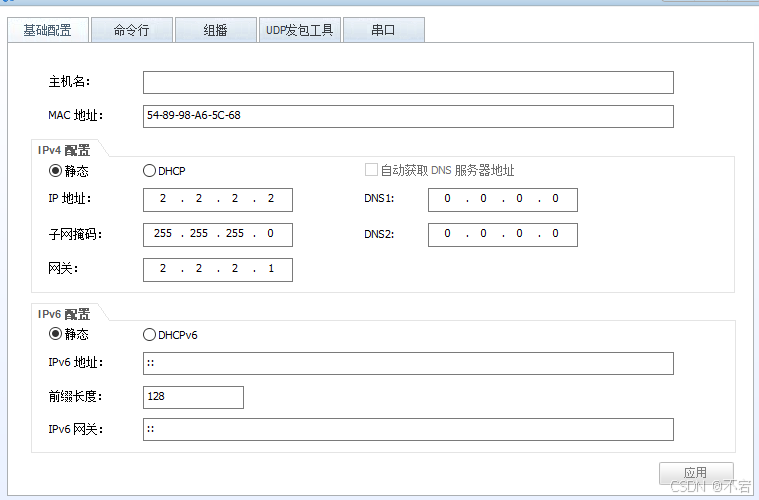

PC1的配置图:

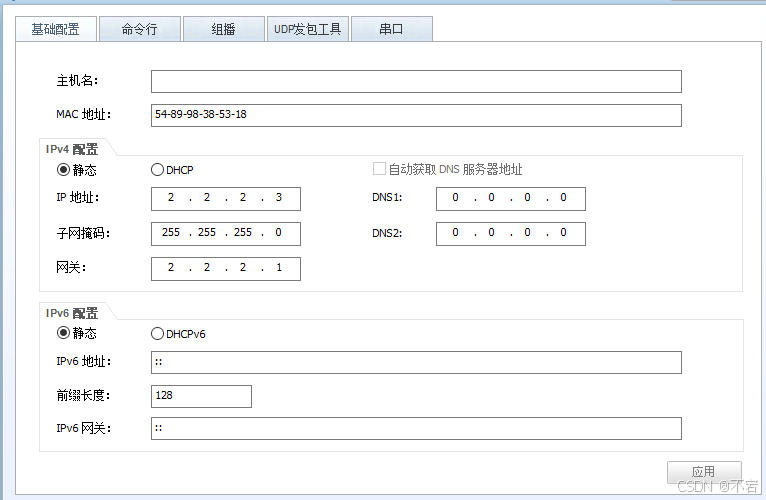

PC2的配置图:

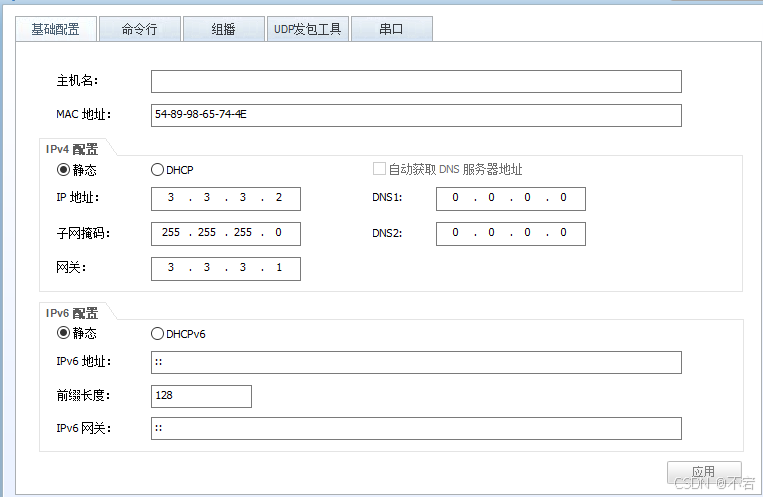

PC3的配置图:

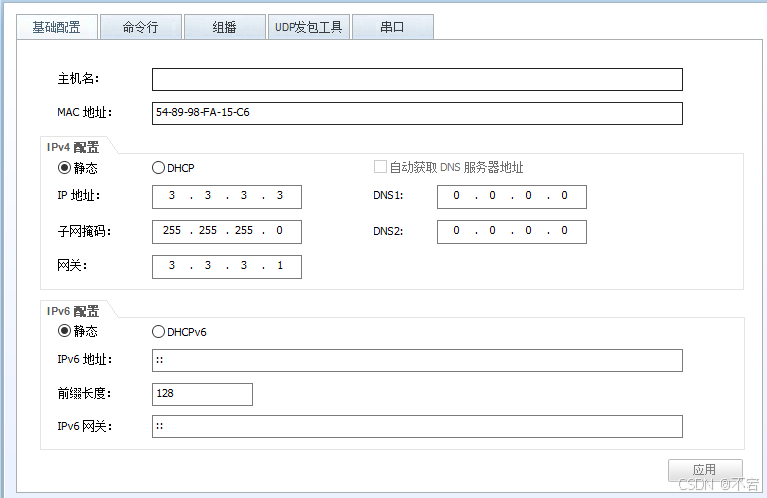

PC4的配置图:

R1配置：

  <R1> system-view[R1] interface GigabitEthernet 0/0/0[R1-GigabitEthernet0/0/0] ip address 1.1.1.1 24[R1-GigabitEthernet0/0/0] quit[R1] interface GigabitEthernet 0/0/1[R1-GigabitEthernet0/0/1] ip address 2.2.2.1 24[R1-GigabitEthernet0/0/1] quit

R2配置：

  <R2> system-view[R2] interface GigabitEthernet 0/0/0[R2-GigabitEthernet0/0/0] ip address 1.1.1.2 24[R2-GigabitEthernet0/0/0] quit[R2] interface GigabitEthernet 0/0/1[R2-GigabitEthernet0/0/1] ip address 3.3.3.1 24[R2-GigabitEthernet0/0/1] quit

2.配置静态路由

在R1和R2上配置静态路由，使它们能够将已知目的地的数据包转发到对方。

在R1上配置静态路由：

[R1] ip route-static 3.3.3.0 24 1.1.1.2

  R1需要知道如何到达PC3所在的网络（3.3.3.1/24），下一跳是R2的接口（1.1.1.2）。

在R2上配置静态路由：

[R2] ip route-static 2.2.2.0 24 1.1.1.1

  R2需要知道如何到达PC1所在的网络（2.2.2.1/24），下一跳是R1的接口（1.1.1.1）。

3.验证路由表

查看R1和R2的路由表，确认静态路由已生效。

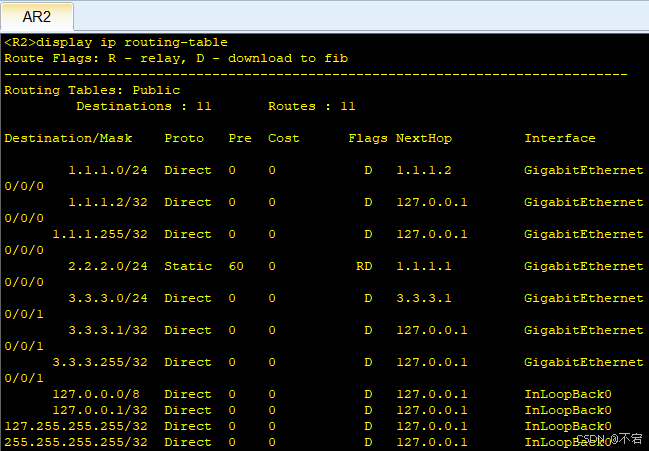

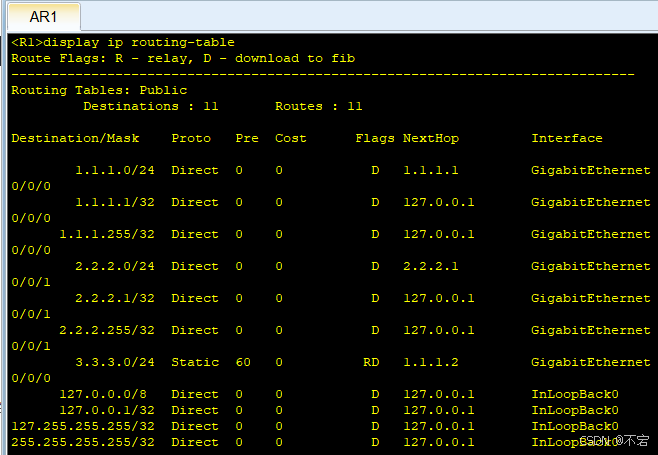

查看路由表：

display ip routing-table

三.实验结果

测试连通性

使用PC和PC之间进行ping测试，验证它们之间的连通性。

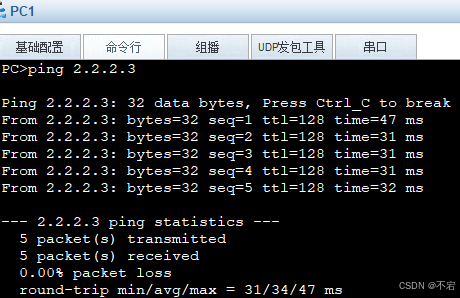

PC1 ping PC2:

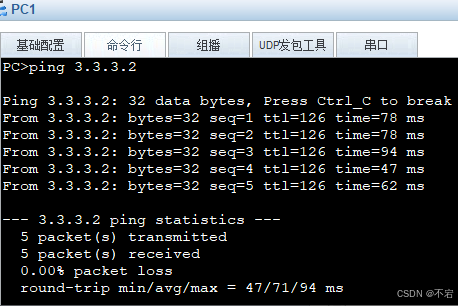

PC1 ping PC3:

PC1 ping PC4:

PC2 ping PC3:

PC2 ping PC4:

注意：如果以上ping结果显示PC之间可以通信，则说明已经达到了实验结果要求。

实验总结

通过配置静态路由，路由器能够将数据包转发到指定的下一跳地址，从而实现不同网络之间的通信。静态路由适用于小型网络或特定场景，但在大型网络中，动态路由协议（如OSPF、BGP）更为常用。

---

注意事项

1. IP地址配置：确保所有设备的IP地址和子网掩码配置正确。

2. 下一跳地址：静态路由的下一跳地址必须是直接可达的。

3. 路由表检查：配置完成后，使用`display ip routing-table`命令检查路由表，确保静态路由已生效。

4. 防火墙或ACL：如果ping不通，检查是否有防火墙或ACL（访问控制列表）阻止了流量。

---

通过这个实验，你可以掌握静态路由的基本配置方法，并理解其在网络中的作用。
