22G101-1，第2页

【柱平法施工图制图规则】

• 22G101-1 减少了“梁上柱”及“剪力墙上柱”两种柱类型代号，并将原16G101-1中的文字“梁上柱”、“剪力墙上柱”分别用“梁上起框架柱”和“剪力墙上起框架柱”进行替换。图集第1-7、1-8页“注写方式示例”中，亦删除了“梁上柱”的相关内容。

22G101-1，第1-3页

16G101-1，第8页

22G101-1,第1-3页相关文字表述

• 22G101-1减少了标准柱箍筋类型编号：

22G101-1,第1-5页

16G101-1，第11页

• 22G101-1 增加对轴心受拉或小偏心受拉柱、并筋设计的要求：

22G101-1,第1-6页

【剪力墙平法施工图制图规则】

• 22G101-1删除了原16G101-1约束边缘构件尺寸标注时，当“约束边缘翼墙中沿墙肢长度尺寸为2bf时可不注”的文字注写规定。

22G101-1，第1-11页

16G101-1，第15页

• 22G101-1给出连梁设置对角暗撑、交叉斜筋、对角斜筋的列表注写示例及截面注写示例。

22G101-1，第1-12页

22G101-1，第1-14页

• 22G101-1明确“配筋图中需注明约束边缘构件非阴影区内布置的拉筋或箍筋直径，与阴影区箍筋直径相同时，可不注”：

22G101-1，第1-13页

16G101-1，第17页

• 22G101-1明确剪力墙洞口表达时，应注明洞口所在层，设置补强暗梁时，应注明箍筋肢数。

22G101-1，第1-14页

22G101-1，第1-15页

• 22G101-1明确了地下室外墙水平钢筋位置：

22G101-1，第1-17页

• 22G101-1在“剪力墙截面注写方式示例”中，对仅编号但未注写钢筋的边缘构件进行了填充。

22G101-1，第1-20页

16G101-1，第24页

【梁平法施工图制图规则】

• 22G101-1增加了当非框架梁L按受扭设计时的编号方法：

22G101-1，第1-23页

• 22G101-1增加了梁原位标注对“代号为L的非框架梁”及“局部带屋面的楼层框架梁（代号为KL）”的注写要求：

22G101-1，第1-27页

• 22G101-1规定，非框架梁、井字梁，按简支设计时，弯锚“弯后的直段长度12d”；16G101-1规定“弯折段投影长度15d”。对受扭非框架梁亦有相似修改。

22G101-1，第1-31页

16G101-1，第32页

22G101-1，第1-31页

16G101-1，第36页

• 22G101-1增加了关于梁两端支座不一致；梁与剪力墙平面内、外相连；采用并筋时的构造要求 。

22G101-1，第1-31页

【有梁楼盖平法施工图制图规则】

• 22G101-1规定：梁板式转换层楼板，板下部纵筋在支座内的锚固长度不应小于laE；161G101-1为 l a 。

22G101-1，第1-35页

16G101-1，第40页

• 22G101-1删除了原16G101-1板面筋“隔一布一”方式中，对钢筋直径的要求。

22G101-1，第1-37页

16G101-1，第43页

• 22G101-1规定，板上部纵筋按铰接 设计时，弯锚“弯后直段长度12d”；16G101-1第43页规定“弯折段投影长度15d”。

22G101-1，第1-38页

【无梁楼盖平法施工图制图规则】

• 22G101-1第1-42页规定，板上部纵筋在梁端支座按铰接 设计或支承在剪力墙顶端节点充分利用钢筋抗拉强度时，弯锚“弯后直段长度12d”；16G101-1第47页规定 弯锚 “弯折段投影长度15d”

【其他相关制图规则】

• 22G101-1，悬挑板阴角附加筋Cis引注中，说明附加钢筋“自阴角位置向内分布”。16G101-1第54页无此文字说明。

22G101-1，第1-49页

【标准构造详图——一般构造】

• 22G101-1取消了（抗震设计时）受拉钢筋（基本）锚固长度要求中，关于C20混凝土及HRB335、HRBF335 级钢筋 的相关内容；明确受拉钢筋抗震锚固长度中，HPB300钢筋末端应做180°弯钩，混凝土强度等级取锚固区的混凝土强度等级。 22G101-1，第2-2页

16G101-1，第57页

22G101-1，第2-3页

16G101-1，第58页

• 22G101-1取消了“ 纵向钢筋弯钩与机械锚固形式 ”中，贴焊锚筋的做法。同时增加了对500MPa级带肋钢筋的锚固要求。

22G101-1，第2-4页

16G101-1，第59页

22G101-1，第2-4页

• 22G101-1第2-5、2-6页取消了原16G101-1第60、61页，关于 受拉钢筋（抗震）搭接长度要求中，C20混凝土及HRB335、HRBF335级钢筋的相关内容 。
• 22G101-1增加了梁有二排纵筋的封闭箍筋、柱角部三根纵筋并筋的封闭箍筋构造：

22G101-1，第2-7页

• 22G101-1增加柱多排纵筋及并筋时，纵筋间距要求的构造。其中c为最外层钢筋的保护层厚度；C1为纵筋的保护层厚度，不应小于纵筋直径d或并筋的等效直径deq。

22G101-1，第2-8页

【标准构造详图——柱】

• 22G101-1增加了“单向穿层KZ箍筋加密区范围”及“双向穿层KZ箍筋加密区范围”构造详图：

22G101-1，第2-11页

• 22G101-1将16G101-1中“ 剪力墙上柱QZ纵筋构造 ”、“ 梁上柱LZ纵筋构造 ”修改为 “ 剪力墙上柱KZ纵筋构造 ”、“ 梁上柱KZ纵筋构造 ”，并标注了箍筋加密区范围。

22G101-1，第2-12页

16G101-1，第65页

• 22G101-1在“KZ边柱和角柱柱顶纵向钢筋构造中”，给出了梁宽范围外钢筋伸入现浇板内锚固的图示（16G101第67页仅有文字描述），同时细化了附加钢筋大样。

22G101-1，第2-14页

22G101-1，第2-15页

• 22G101-1增加了非焊接圆形箍筋复合方式构造： 22G101-1，第2-18页

• 22G101-1将KZ边柱、角柱柱顶等截面伸出时，内侧纵筋水平长度有16G101-1的12d修改为15d：

22G101-1，第2-18页

16G101-1，第69页

【标准构造详图——剪力墙】

• 22G101-1取消了16G101-1的端部无暗柱时剪力墙水平分布钢筋端部做法 16G101-1，第71页

• 22G101-1细化了“端柱翼墙（一）”大样图，给出了墙钢筋不贯通的做法： 22G101-1，第2-20页 16G101-1，第72页

• 22G101-1明确了剪力墙竖向分布钢筋及边缘构件钢筋，采用搭接连接构造时，钢筋与楼板（基础）顶面的距离≧0：

22G101-1，第2-21页

16G101-1，第73页

• 22G101-1增加了剪力墙及边缘构件，上层钢筋直径大于下层钢筋直径时候的连接构造：

22G101-1，第2-21页

• 22G101-1增加了防震缝处墙局部构造：

22G101-1，第2-23页

• 22G101-1增加了剪力墙拉结筋排布构造详图：

22G101-1，第2-23页

• 22G101-1细化了“约束边缘暗（一）”墙体水平钢筋搭接要求： 22G101-1，第2-25页

• 22G101-1规定，构件边缘构件计入的墙体水平钢筋不应大于边缘构件箍筋总体积（含箍筋、拉筋及符合构造要求的水平分布筋）的50%：

22G101-1，第2-26页

• 22G101-1第2-27页，连梁LL配筋构造规定：连梁的侧面纵向钢筋单独设置时，侧面纵向钢筋沿梁高度方向均匀布置。

【标准构造详图——梁】

• 22G101-1增加了“局部带屋面框架梁KL纵筋构造”图：

22G101-1，第2-35页

• 22G101-1在“框架梁水平加腋构造”中，增加了加密区不小于腋长C1+0.5hb的要求：

22G101-1，第2-36页

• 22G101-1增加了“框架梁与剪力墙平面内、平面外连接构造”图：

22G101-1，第2-38页

• 22G101-1取消了非框架梁配筋构造中，关于光圆钢筋的相关内容：

22G101-1，第2-40页

16G101-1，第89页

• 22G101-1细化了受扭非框架梁LN纵筋构造： 22G101-1，第2-40页
• 22G101-1明确框架扁梁箍筋构造中，加密区长度计算中，LaE取值为核心区附加抗剪纵向钢筋 LaE：

22G101-1，第2-45页

• 22G101-1增加了“框支梁KZL上部墙体边开洞加强做法”图：

22G101-1，第2-48页

【标准构造详图——板及其他构造详图】

• 22G101-1增加了“柱上板带与柱、梁顶层连接”构造图：

22G101-1，第2-56页

• 22G101-1增加了“有柱帽柱上板带暗梁钢筋构造”图：

22G101-1，第2-58页

• 22G101-1增加了用于指出无梁楼盖的柱“KZ纵向钢筋及箍筋构造”图：

22G101-1，第2-66页

【附录】

• 22G101-1增加了附录，本文仅给出部分示意图：

22G101-1，第2-68页

22G101-1，第2-78页

价格变化

16G101-1

▼

22G101-1

▼

规范变化

16G101-1

▼

22G101-1

▼

图集强调，当依据的标准规范进行修订或有新的标准规范出版实施 时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。若因此出现工程问题，使用者自行负责。

钢筋长度

16G101-1

▼

无

22G101-1

▼

明确弯折钢筋长度怎么算。

价格变化

16G101-1

▼

无

22G101-1

▼

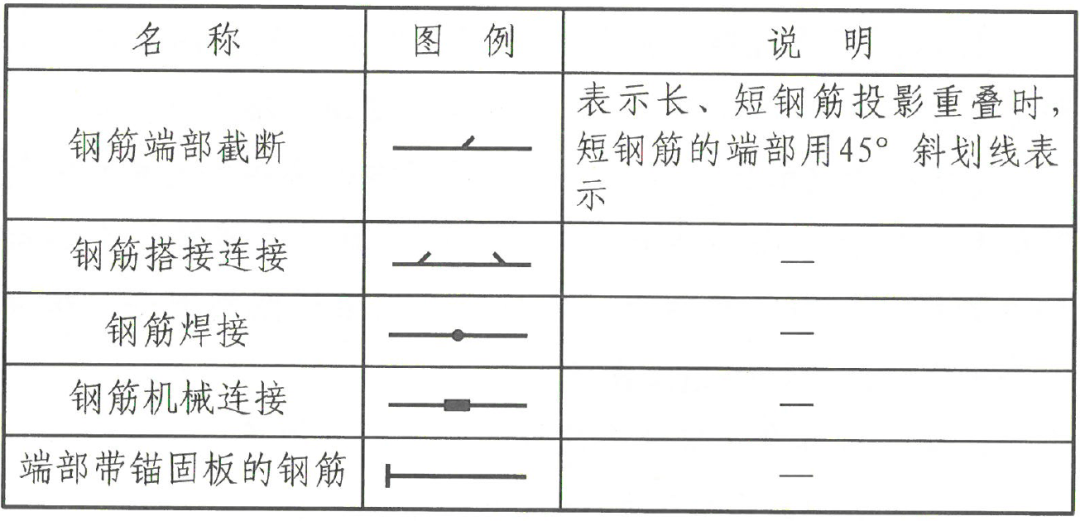

新增钢筋图例

保护层厚度

16G101-1

▼

22G101-1

▼

设计图必须注明各类构件的保护层厚度，不是根据环境类别让施工单位查表。

柱编号

16G101-1

▼

22G101-1

▼

取消LZ QZ编号，直接用汉字表达，为了有更多的变化，22G101也是蛮拼的。

必须注明Lc

16G101-1

▼

22G101-1

▼

取消了可不注明Lc的条件.

非阴影区筋

16G101-1

▼

22G101-1

▼

要注明非阴影区的箍筋或拉筋，...可不注

地下室外墙筋位置

16G101-1

▼

无

22G101-1

▼

水平筋在竖筋内侧？说好的水平筋放外侧抗裂的呢？

箍筋类型变少了

16G101-1

▼

22G101-1

▼

并筋要注明

16G101-1

▼

无

22G101-1

▼

连梁配筋

16G101-1

▼

无

22G101-1

▼

当连梁有暗撑、交叉斜筋、对角斜筋配筋时，增加了配筋表

连梁宽度

16G101-1

▼

无

22G101-1

▼

增加说明，当剪力墙厚度发生变化时，连梁LL宽度随墙厚变化。

受扭梁

16G101-1

▼

22G101-1

▼

受扭梁，梁下部筋锚入支座也要满足La

充分利用钢筋强度

16G101-1

▼

无

22G101-1

▼

代号为L的非框架梁，当某一端支座上部纵筋为充分利用钢筋的抗拉强度时;对于一端与框架柱相连、另一端与梁相连的梁(代号为KL)，当其与梁相连的支座上部纵筋为充分利用钢筋的抗拉强度时，在梁平面布置图上原位标注，以符号“g”表示。

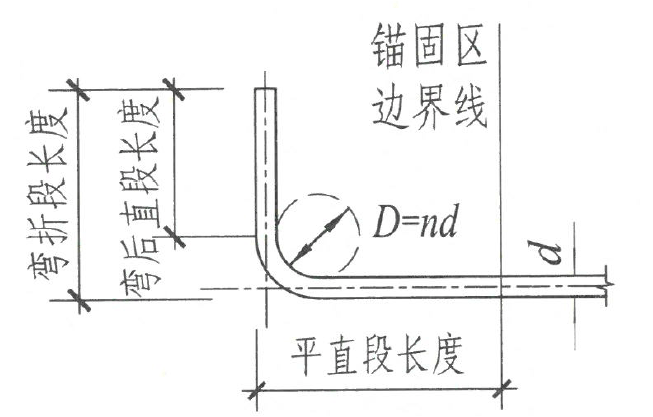

弯折段长度

16G101-1

▼

22G101-1

▼

投影长度15d，改为直段长度12d

梁两端支座不一样

16G101-1

▼

无

22G101-1

▼

很多优化公司经常提，这次图集明确了，KL有一端是次梁时，箍筋不用加密了

板筋锚固

16G101-1

▼

22G101-1

▼

转换层的楼板下筋锚固La变为LaE。

弯折段长度

16G101-1

▼

22G101-1

▼

板同梁一样，‍投影长度15d，改为直段长度12d

降板，上下双向贯通筋

16G101-1

▼

22G101-1

▼

这条没有变化，但还是想强调下，局部升降板的下部与上部配筋均应设计为

双向贯通纵筋，很多人沿用11G101的做法，只配板底筋是不合适的。

阴角钢筋

16G101-1

▼

22G101-1

▼

增加自阴角位置向内分布，设计未注明时，“自动授权”。

放射筋根数

16G101-1

▼

22G101-1

▼

明确了放射筋根数如何确定，有些时候，5根可能不够

钢筋锚固

16G101-1

▼

22G101-1

▼

说明变化较多。

贴焊锚固

16G101-1

▼

22G101-1

▼

贴焊锚固被取消

三根并筋

16G101-1

▼

22G101-1

▼

增加了三根钢筋并筋的节点

柱筋间距要求

16G101-1

▼

22G101-1

▼

新增较多柱纵筋并筋后的间距要求。

柱筋连接

16G101-1

▼

22G101-1

▼

新增不适用于嵌固部位说明。

跃层柱箍筋

16G101-1

▼

无

22G101-1

▼

新增跃层柱箍筋加密区要求

22G101系列图集已经上市，图集实行日期为2022年5月1日，当然对于新图集的实施，有过渡期，老项目老办法，新项目新规定！

目前还没有做详细对比，除了排版变化、图示钢筋颜色的变化、页码编码变化、设计及校对人员变化等等之外，还有一些新的变化！下面简单列出了22G101-1的部分大致变化：
