一些电工识图基础知识，希望对大家有用。

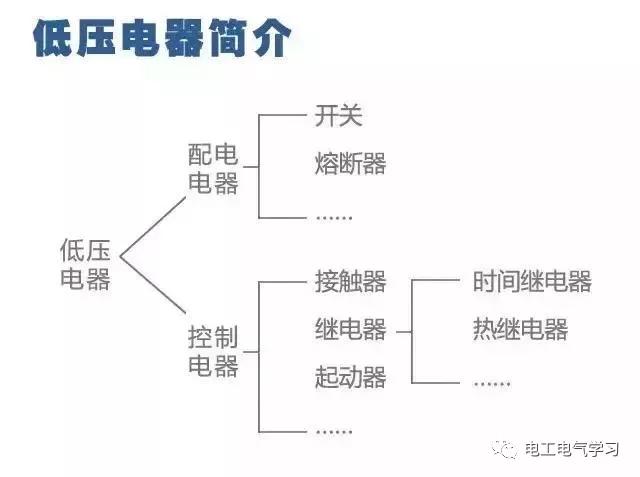

1、电路图：

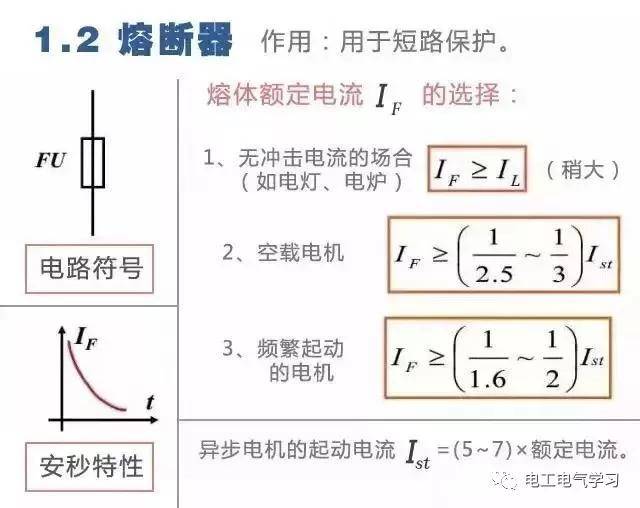

电路图是利用各种电气符号、图线来表示电气系统中各种电气设备、装置、元件的相互关系或连接关系，阐述电的工作原理，用来指导各种电气设备、电路的安装接线、运行、维护和管理。它是电气工程语言，是进行技术交流不可缺少的手段。

2、主要电路图：

常用电路图有电路原理图和电路接线图

3、电路原理图：

原理图是用来说明电气控制线路的工作原理、各电气元件的相互作用和相互关系。所以它应包括所有电气元件的导电部分和接线端头，而不考虑各元件的实际位置。

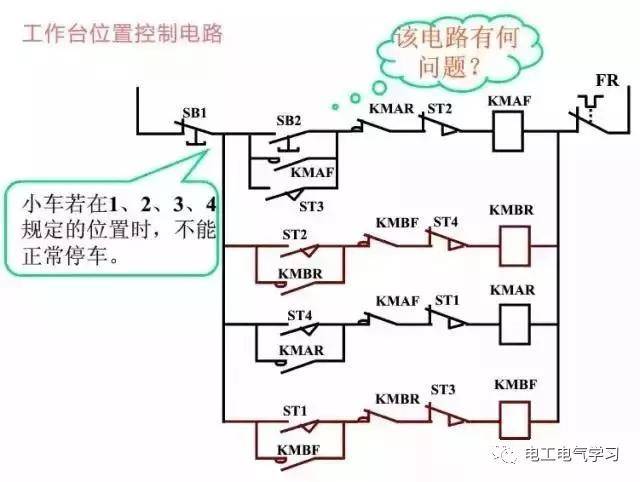

4、电路原理图绘制方法和原则：

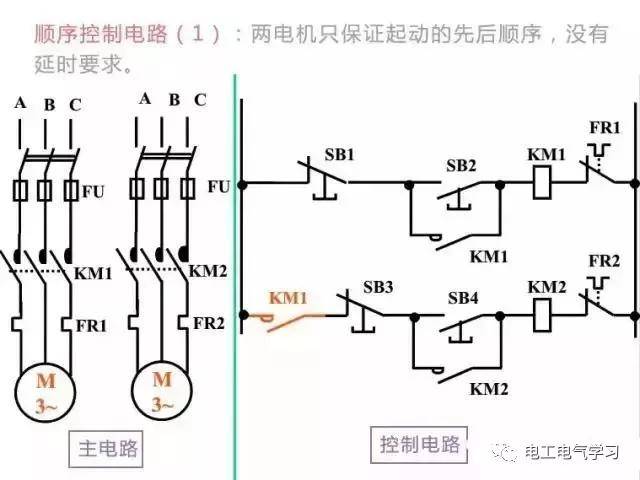

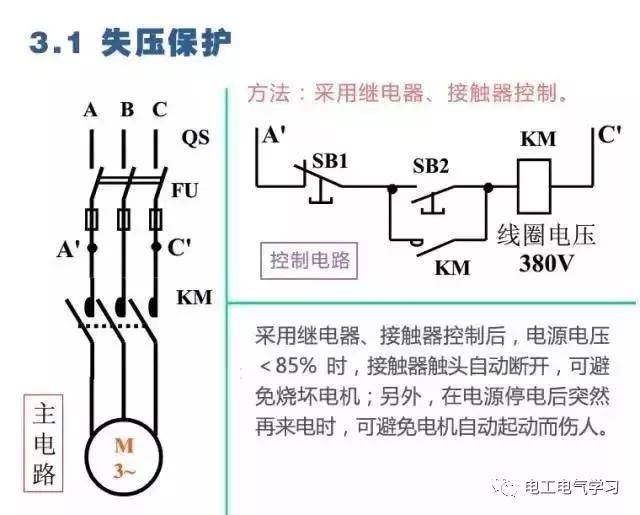

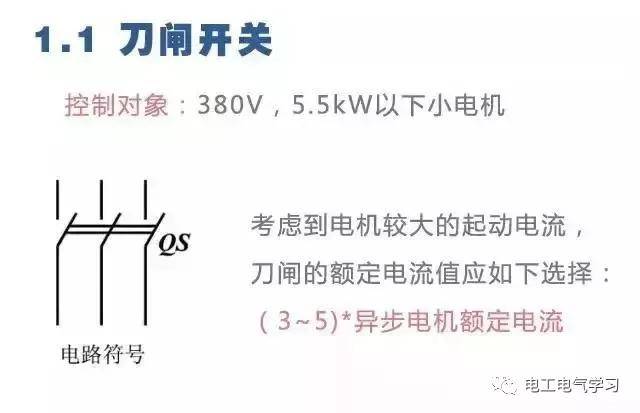

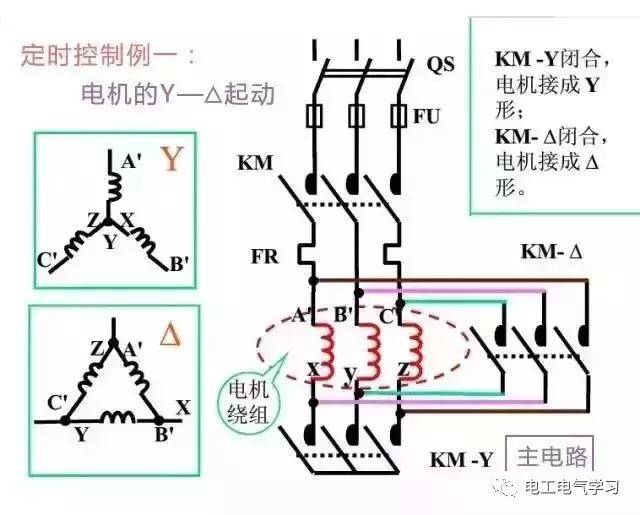

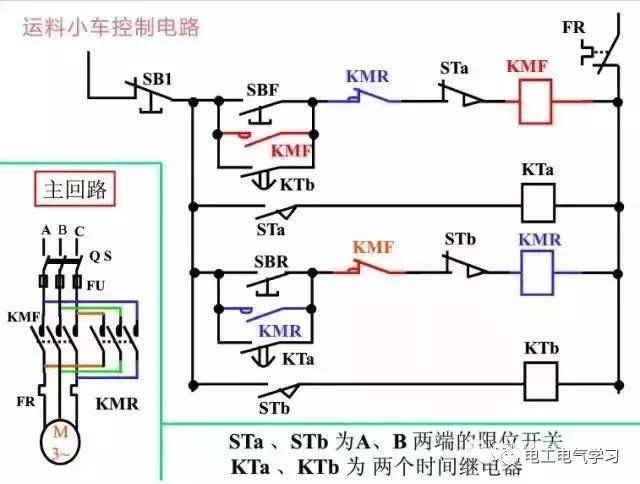

Ⅰ、在电路图中，主电路、电源电路、控制电路、信号电路分开绘制。

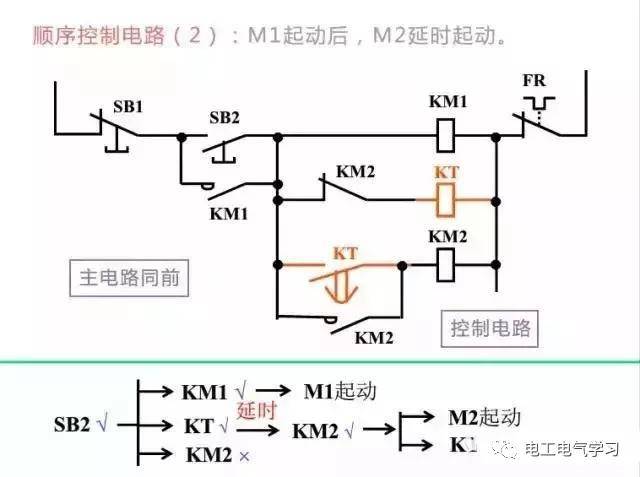

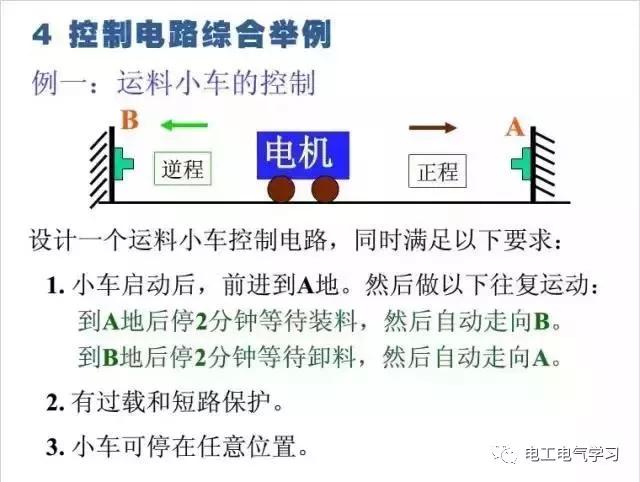

无论是主电路还是辅助电路，各电器元件一般应按生产设备动作的先后动作顺序从上到下或从左到右依次排列，可水平布置或垂直布置。

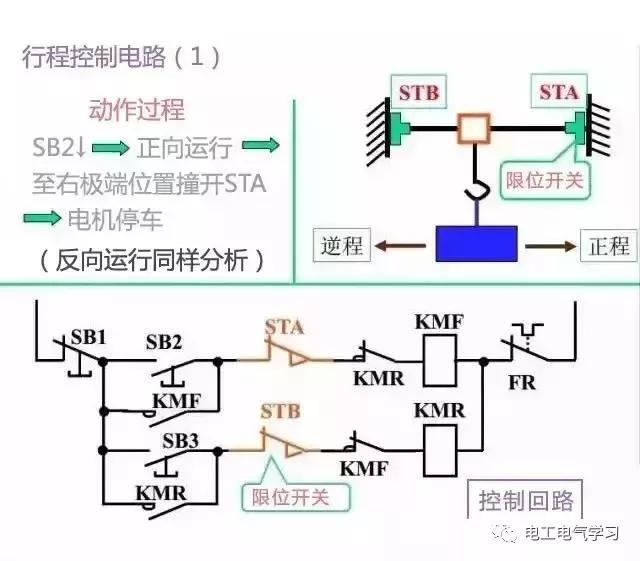

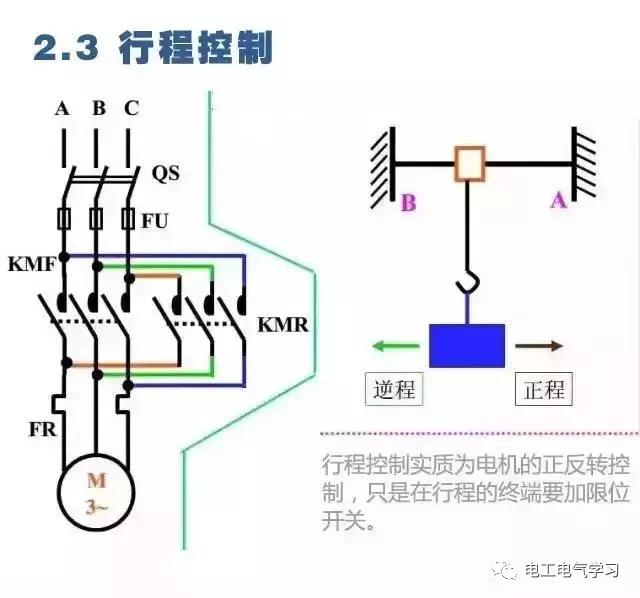

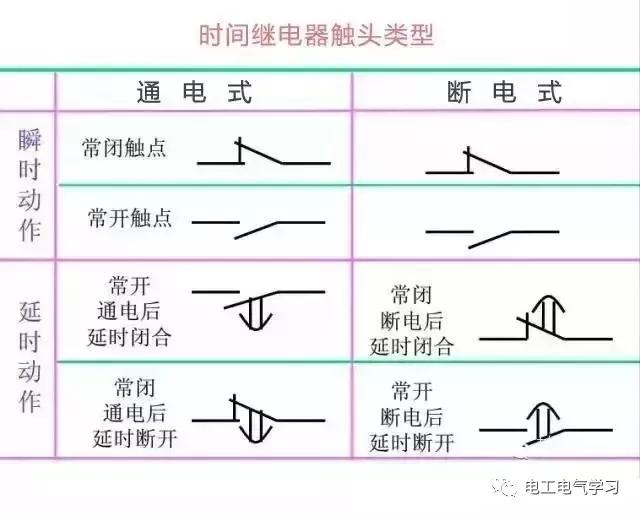

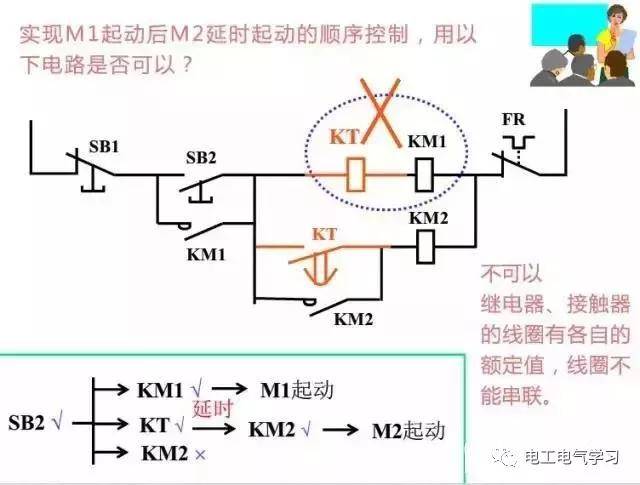

Ⅱ、所有电器的开关和触点的状态，均以线圈未通电状态；手柄置与零位；行程开关、按钮等的接点不受外力状态；生产机械为开始位置。

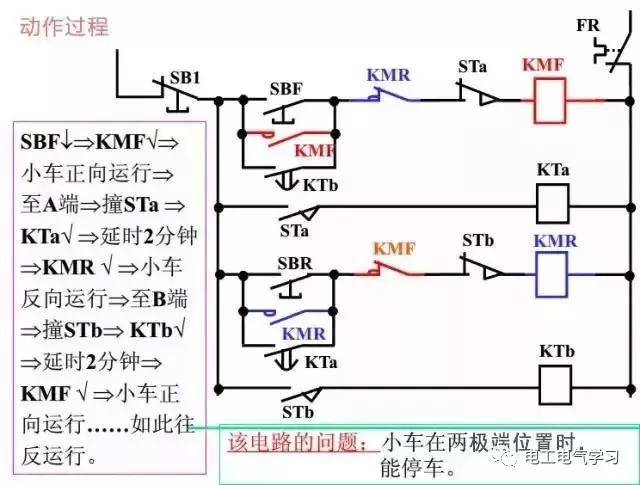

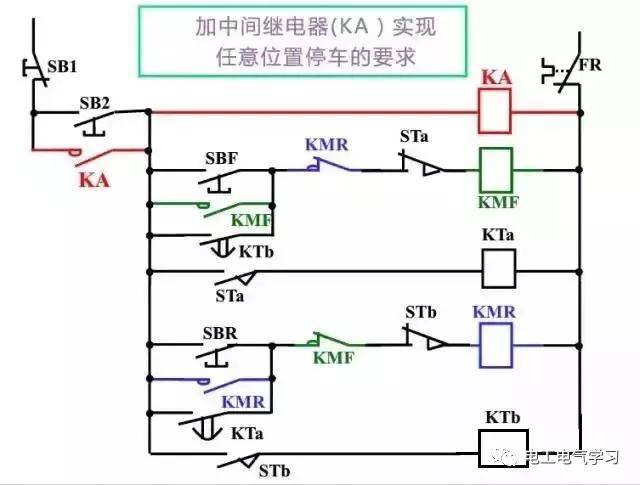

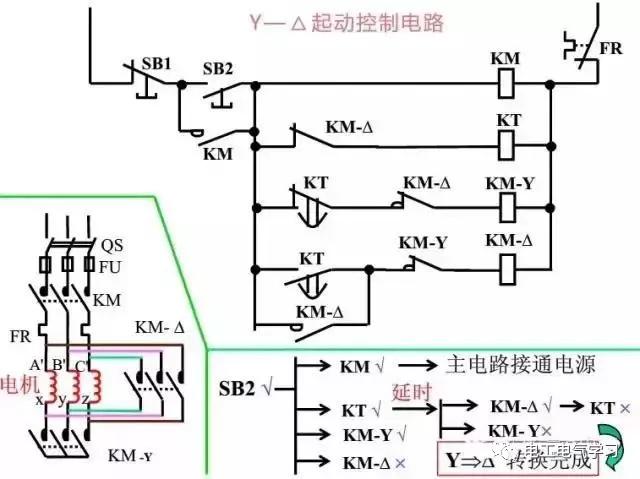

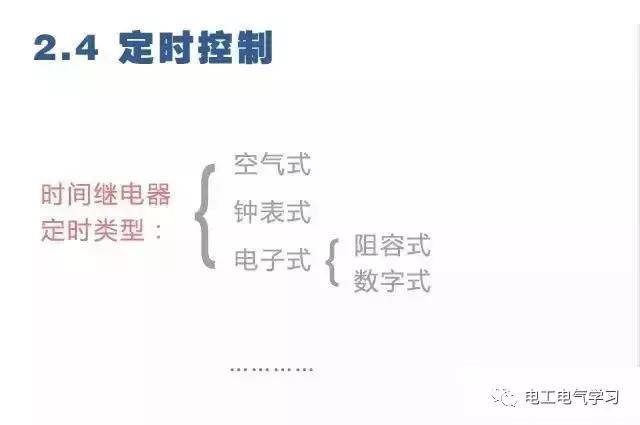

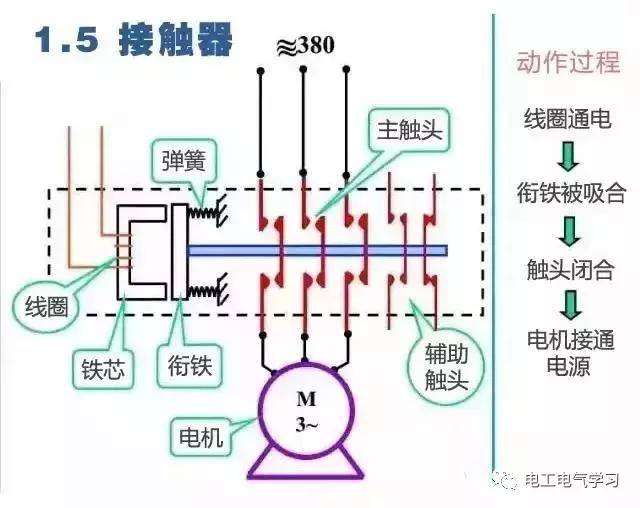

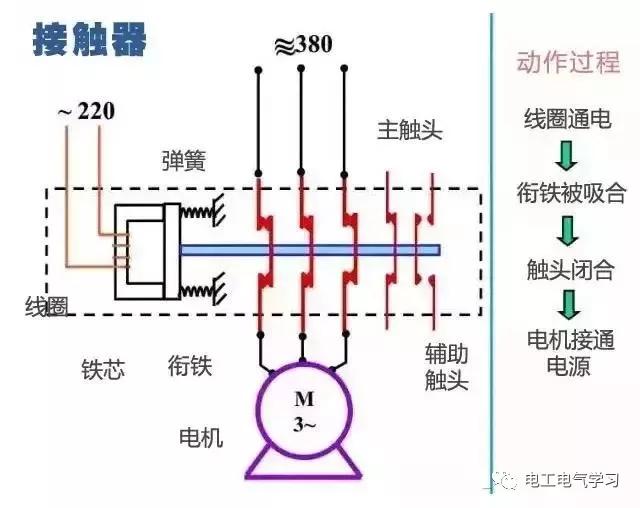

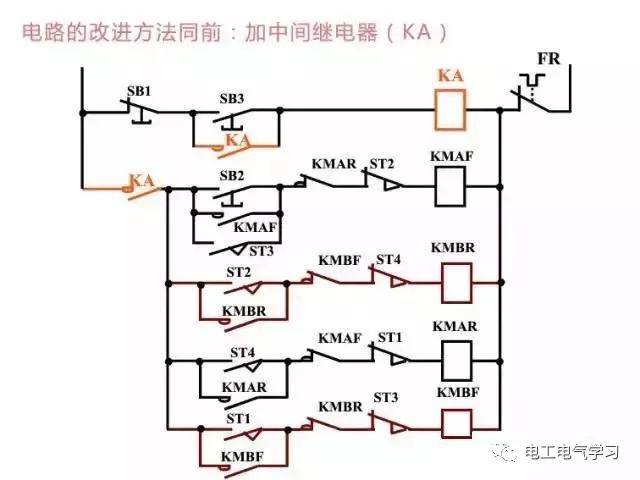

Ⅲ、为了阅读、查找方便，在含有接触器、继电器线圈的线路单元下方或旁边，可标出该接触器，继电器各触点分布位置所在的区号码。

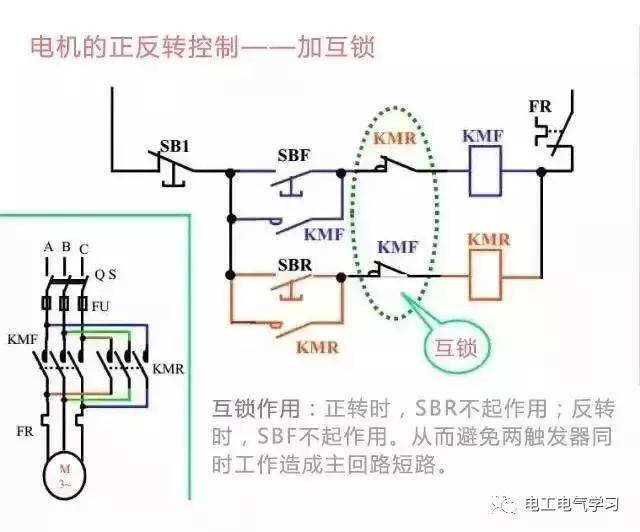

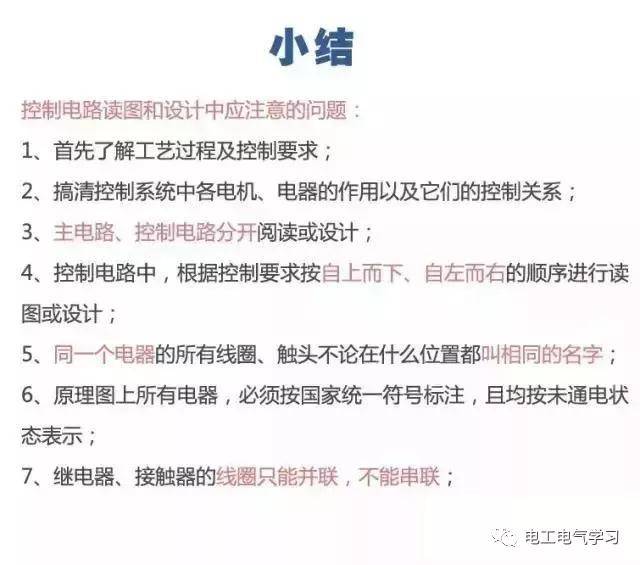

Ⅳ、同一电器各导电部分常常不画在一起，应以同一标号注明。

5、电气接线图绘制方法及原则：

1.各电气的符号、文字和接线编号均于电路原理图一致。

2. 电气接线图应清楚的表示各电器的相对位置和他们之间的电气连接。所以同一电器的各导电部分是画在一起的，常用虚线框起来，尽可能的反映实际情况。

3. 不在同一控制箱内或不在同一配电屏上的各电器连接导线，必须通过接线端子进行，不能直接连接。

4. 成束的电线可以用一条实线表示，电线很多时，可在电器接线端只标明导线的线号和去向，不一定将导线全部画出。

5. 接线图应表明导线的种类、截面、套管型号、规格等等。
