一、精准重心分析与实时更新技术

1.1 材料属性与几何体重心关联

在复杂零件设计中，重心控制直接影响产品性能。通过CATIA的材料属性系统可实现动态重心跟踪：

1. ​​密度赋值​​：应用材料 → 选择单个几何体 /依次选择多个几何体→ 指定材质类型（如铝合金密度2.7g/cm³）
2. ​​惯性参数查看​​：右键几何体——属性 ，在属性面板直接读取质量、体积及重心坐标（Gx, Gy, Gz）



3. ​​动态关联​​：按下图步骤创建关联的中心点，实现零件外形变更时重心自动更新

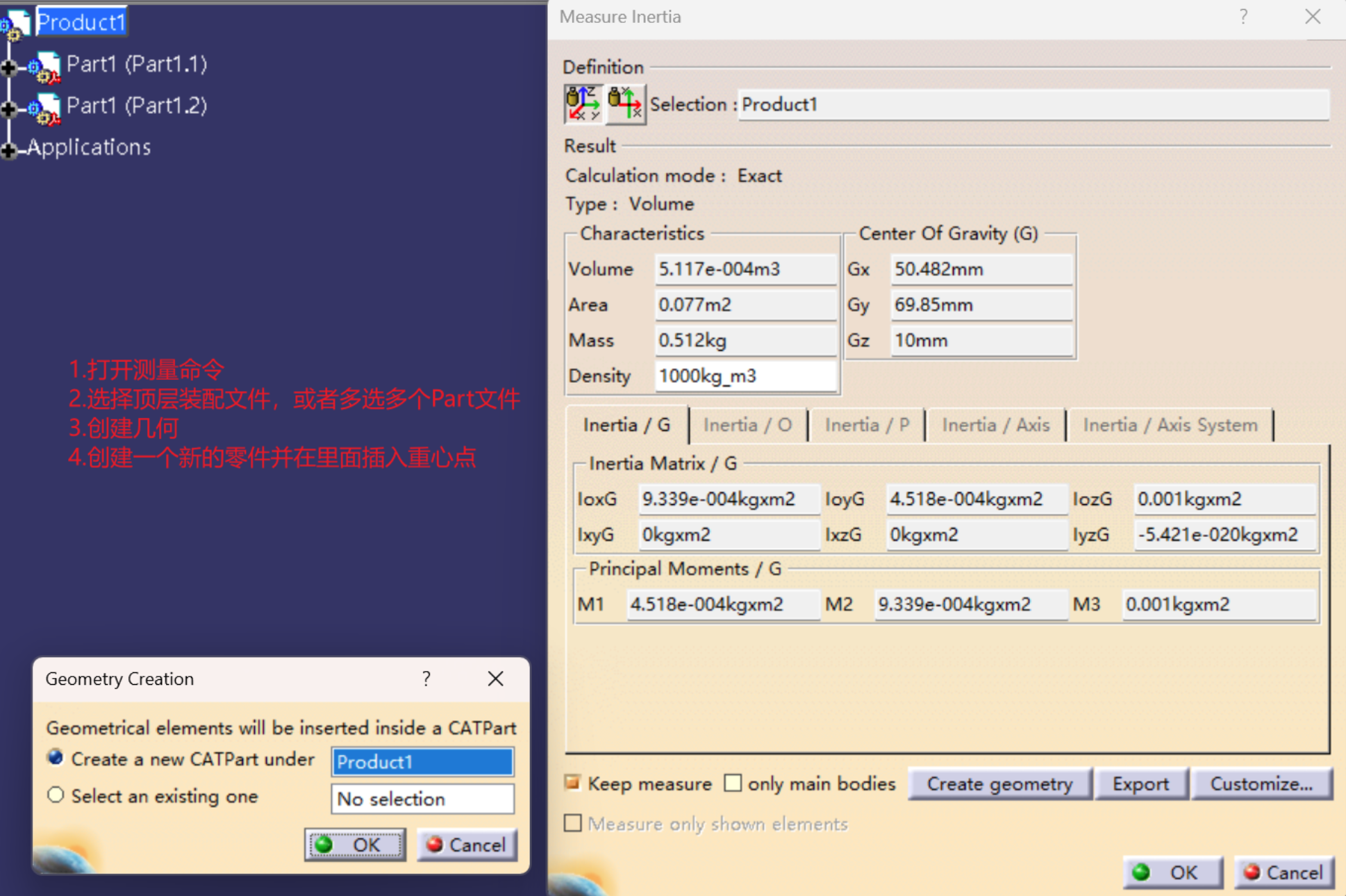

1.2 装配体重心测量

• 打开测量命令，点击顶层装配文档，亦可选择多个装配文档下的子零件。
• 点击几何体创建命令
• 选择在装配下插入一个零件并放入重心点几何特征

---

二、装配间隙分析与碰撞检测

2.1 最小距离测量规范

装配验证需遵循ISO 286公差标准，CATIA提供三种测量模式：

模式	适用场景	精度控制
Exact	关键配合面	0.001mm
Approximate	非关键区域	0.1mm
Band Analysis	安全距离带检测	自定义范围

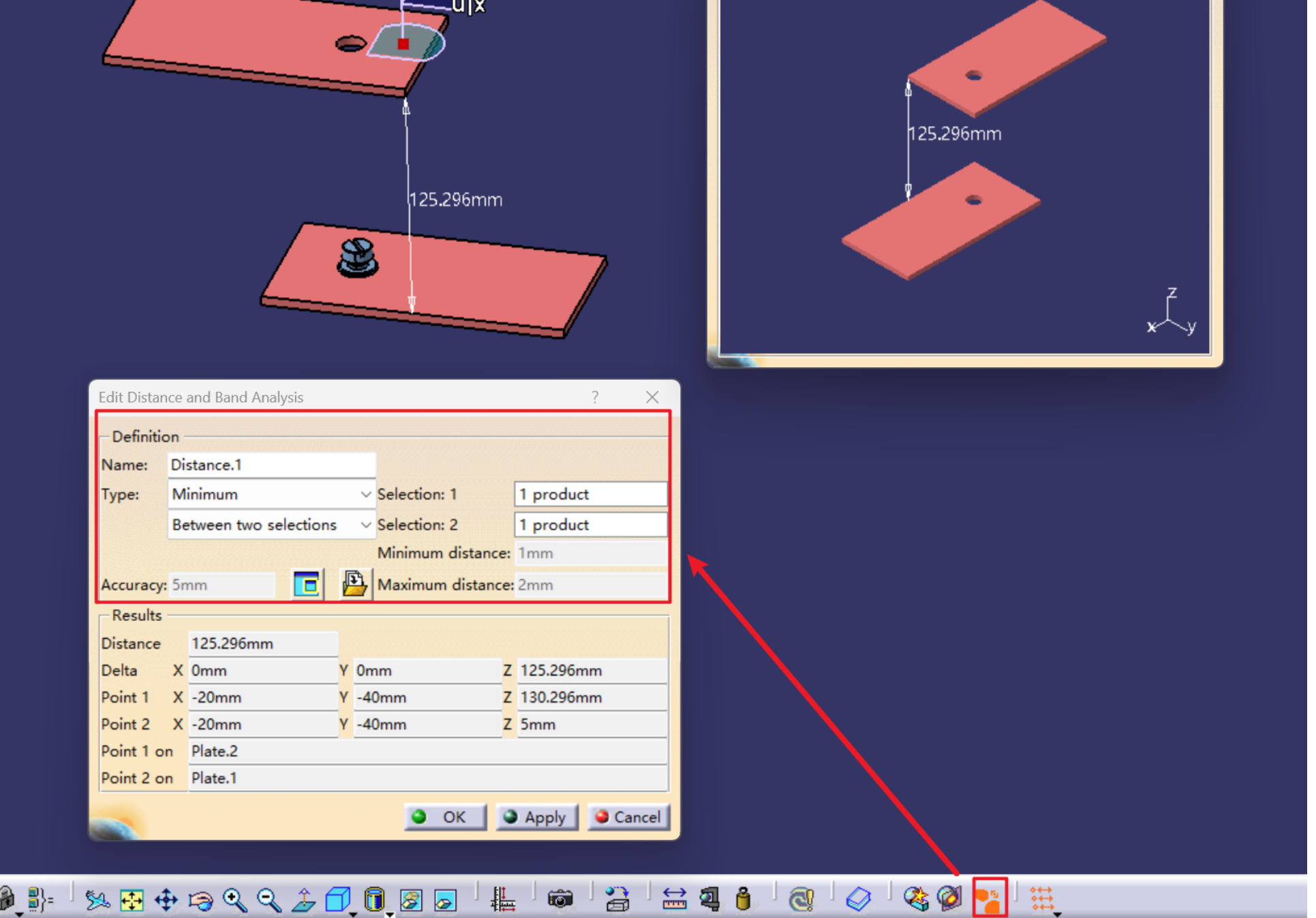

​​操作流程​​：

1. 激活装配设计模块
2. 选择测量工具 → 选择Distance and Band Analysis
3. 依次选择两个零件/产品，设置类型为Minimum，Between two selections
4. 查看窗口中的距离结果



2.2 隐藏体处理策略

通过显示管理器（F3）控制几何体可见性：

• 隐藏非活动部件减少计算量
• 子零件中如果隐藏了相应的Body，则隐藏的Body不进入最小距离的计算中，简而言之，此命令只计算目前显示可见的零件模型之间的最小距离。


---

三、动态装配场景与爆炸图

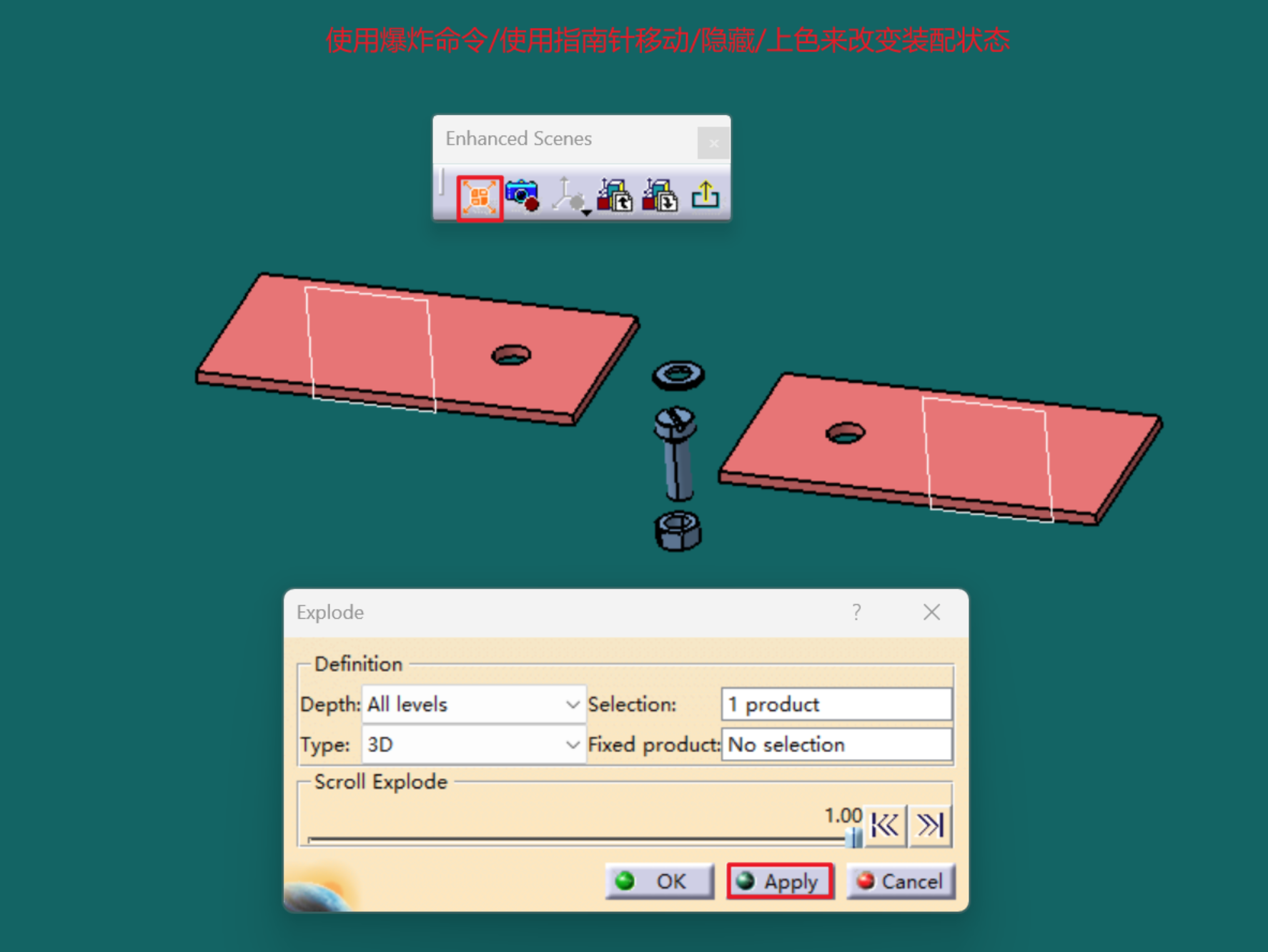

3.1 增强场景创建

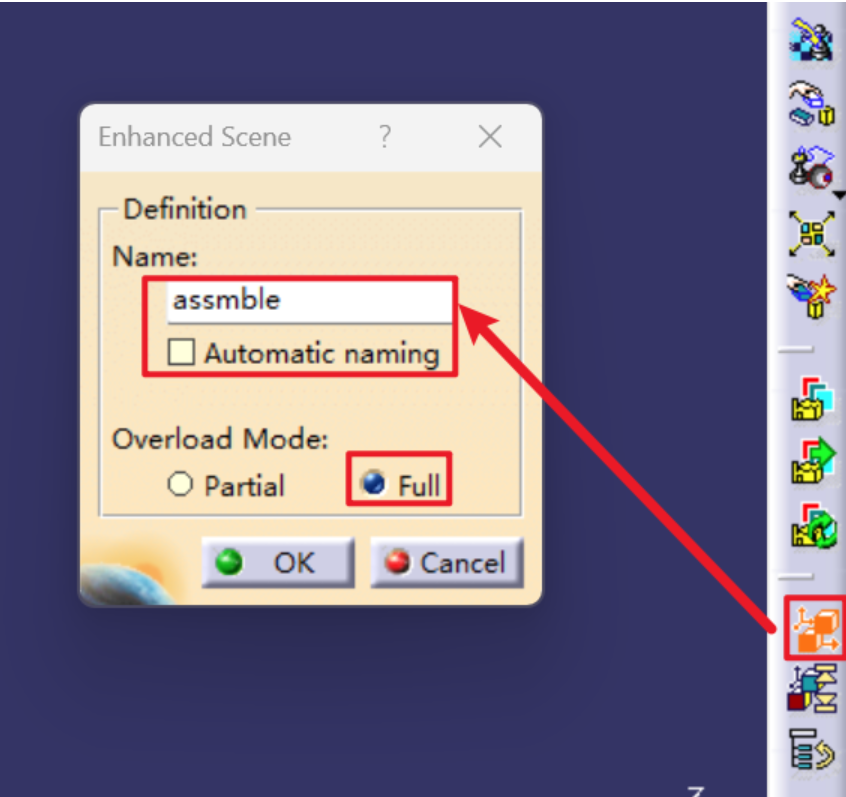

1. ​​场景初始化​​：
   装配设计模块 → 增强场景命令 →命名场景名称
2. ​​多状态管理​​：
   创建爆炸视图、维修状态、运输状态等场景变体
3. ​​约束解除原则​​：
   移除影响场景切换的装配约束（建议使用捕捉替代硬约束）

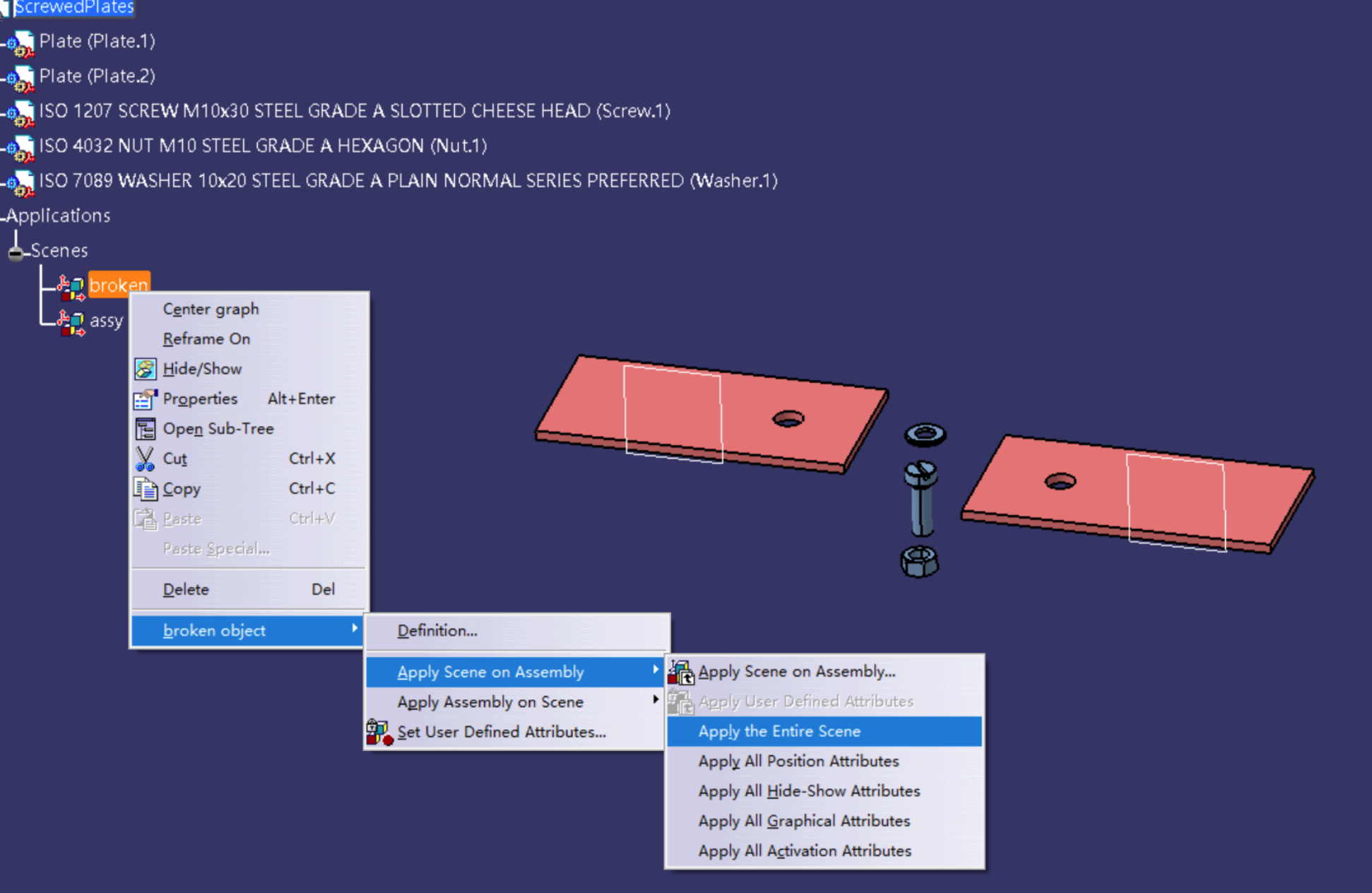

4. 场景应用：
   右键场景——根据需求进行场景切换

3.2 爆炸图动画生成

通过DMU Navigator模块：

1. 定义分解轨迹线（建议使用罗盘拖拽生成）
2. 设置动画序列（时间轴设置关键帧）
3. 导出AVI/MP4格式动画（分辨率建议1920x1080）

---

四、模具设计与拔模分析

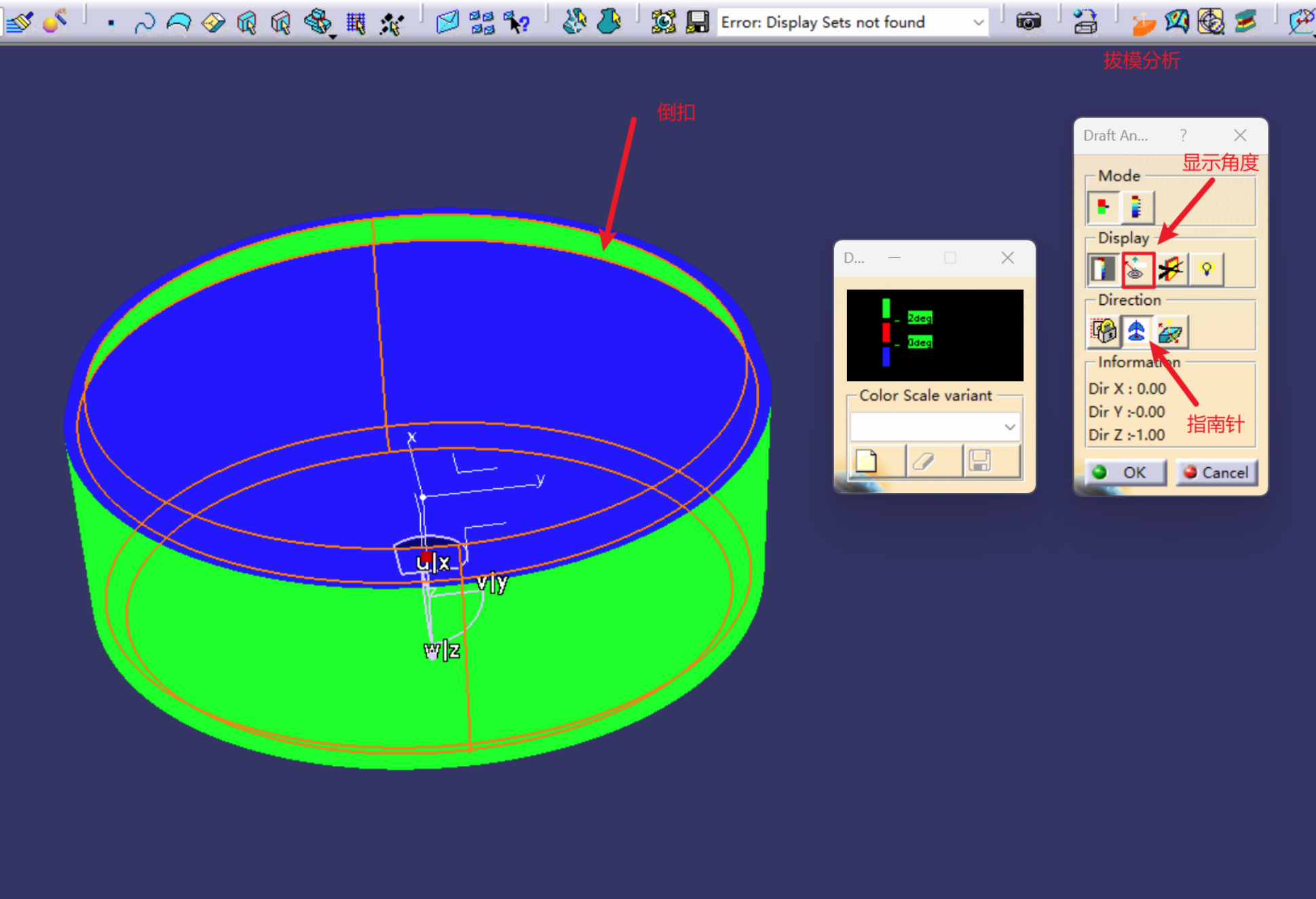

4.1 拔模角度检测

CATIA拔模命令面板设置：

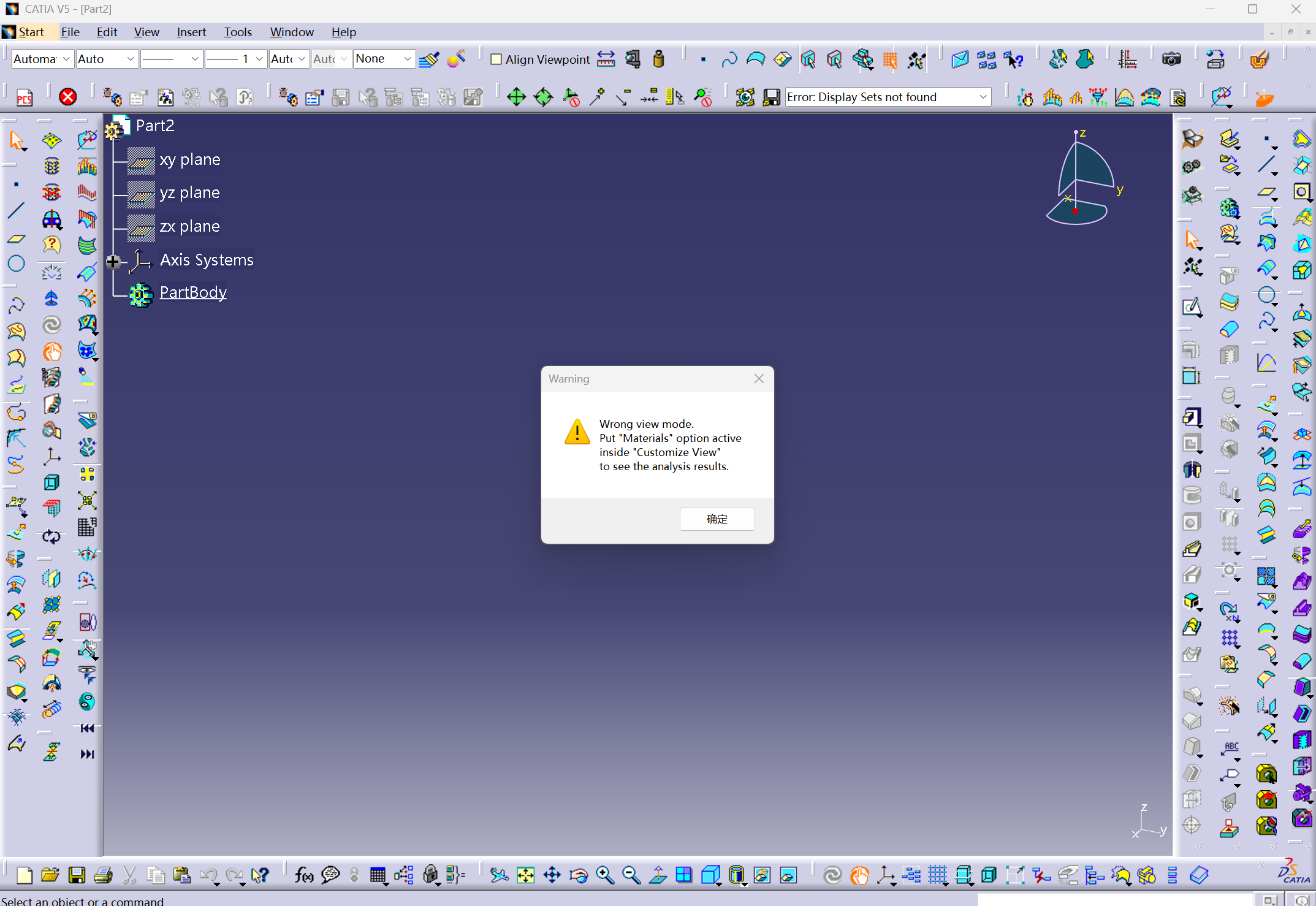

1. 视图模式切换：
   视图工具栏 →切换为材料显示模式
2. 显示效果调整​​：
   使用面着色模式/鼠标点模式/高亮显示/灯光效果
3. ​​拔模方向选择​​：
   锁定拔模方向/使用指南针指定拔模方向/反转拔模方向

4.2 分型线优化

通过拔模工具识别模具成型可行性：

1. 设置开模方向（如Z轴正方向）
2. 分析零度线分布
3. 找出倒扣等缺陷并修正

---

五、测量参数化驱动

5.1 测量值关联设计

将测量结果转化为驱动参数：

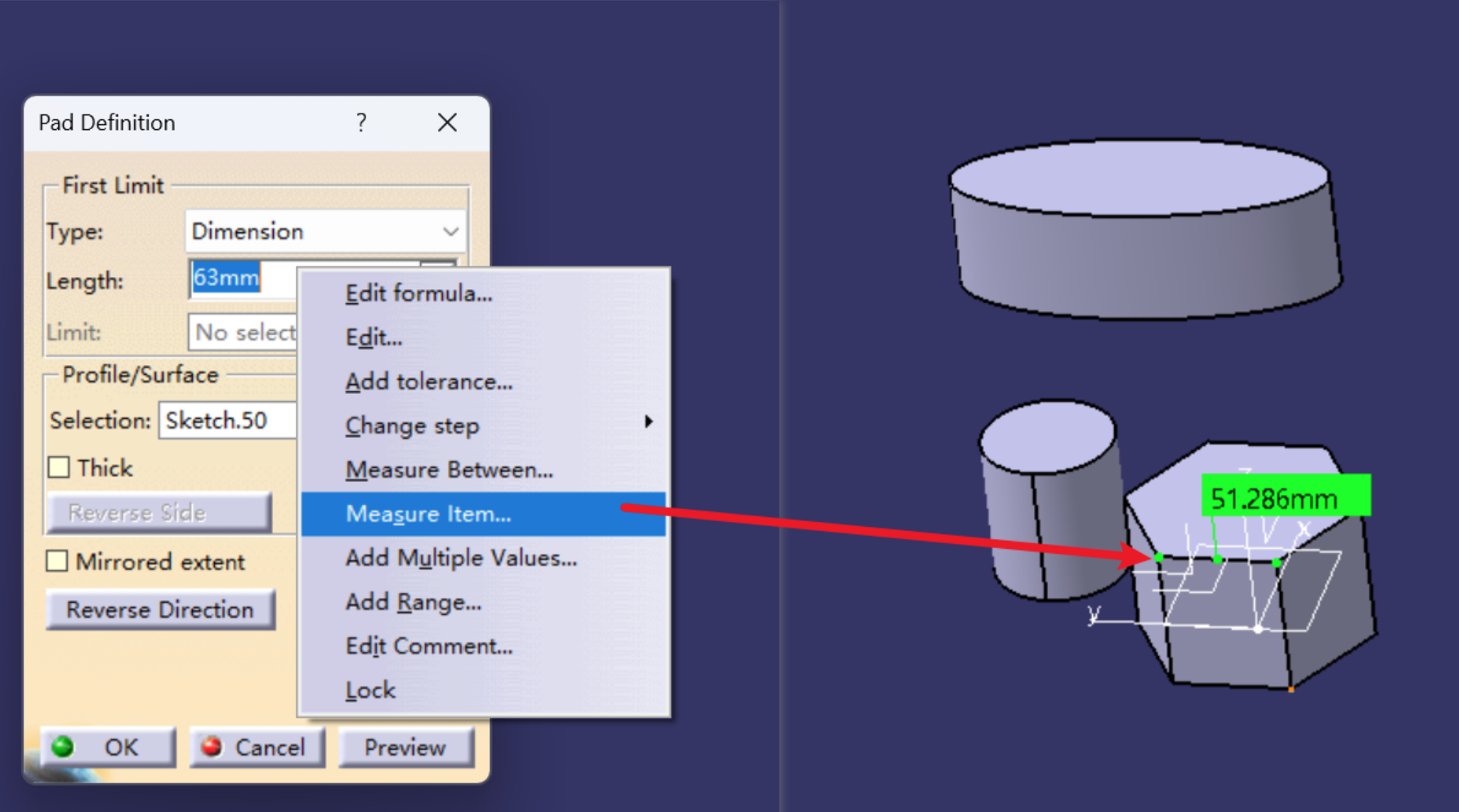

1. 使用相关命令，在设置参数时右键——测量项
2. 关联测量项：
   跳转至测量命令，手动测量出对应的距离/长度等
3. 自动将测量值赋值给对应参数

5.2 参数化控制策略

参数类型	应用场景	更新机制
驱动参数	主尺寸控制	手动输入
从动参数	衍生特征控制	公式关联
优化参数	重心位置优化	知识工程模块

---

六、测量系统定制化

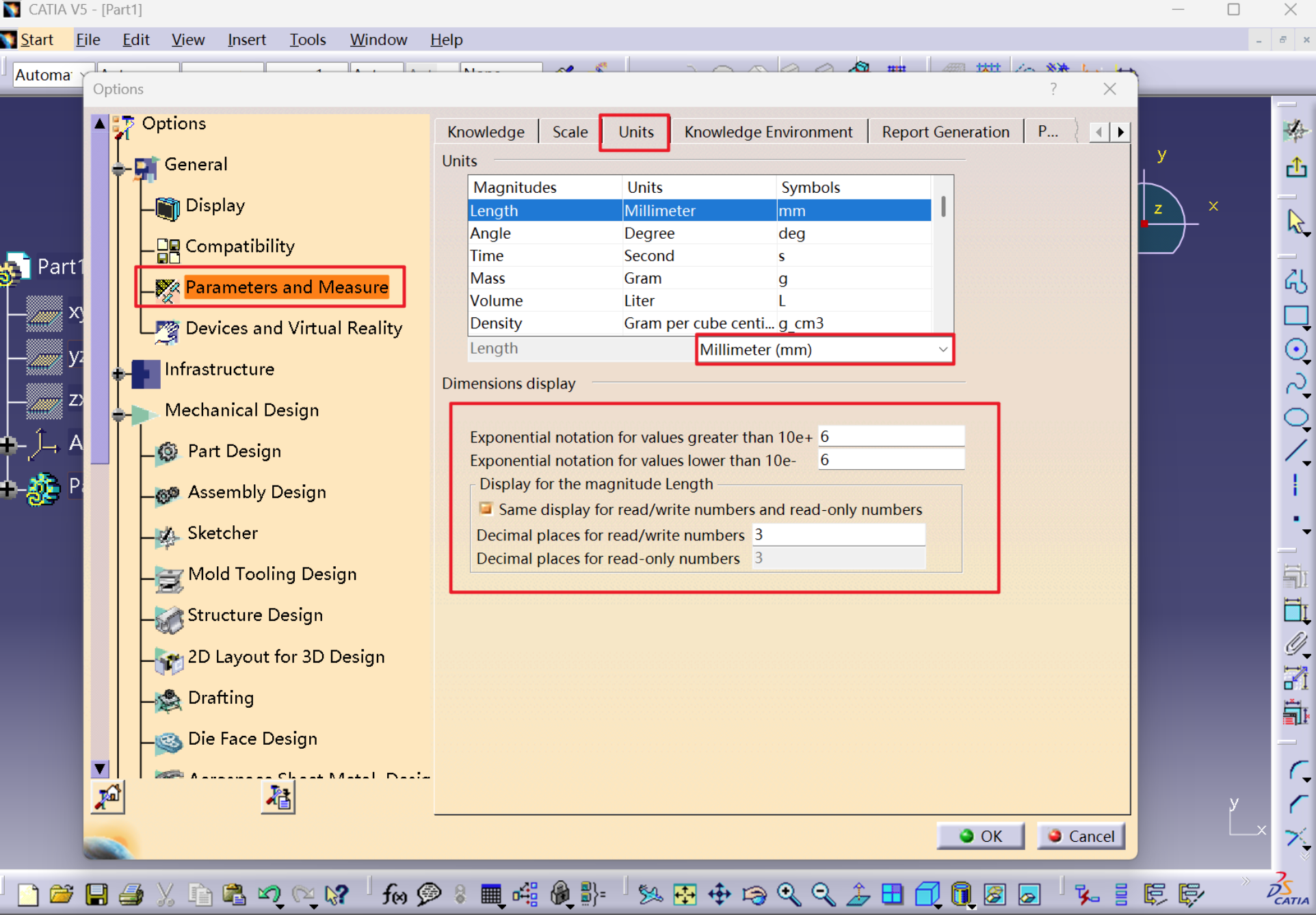

6.1 单位体系配置

通过Options → Parameters and Measure设置：

• 主单位制（SI/英制）
• 显示精度（长度/角度小数位）

---

七、坐标测量与转换

7.1 相对坐标系测量

1. 创建局部坐标系（Axis System）
2. 测量工具 → 选择参考轴系
3. 结果自动转换为局部坐标值

​​典型应用场景​​：

• 白车身测点规划
• 夹具定位系统
• 机器人路径坐标转换

---

结语

掌握这七项核心技术，设计师可显著提升CATIA工程应用能力。建议结合具体项目实践以下技能组合：

1. ​​参数化设计+重心优化​​ → 轻量化设计
2. ​​装配间隙分析+场景管理​​ → 维修性设计
3. ​​拔模分析+测量参数化​​ → 模具快速开发

---
