在塑料选型、研发和制造的过程中，基材的基本性能会在很大程度上影响塑料的合理应用。本文为大家整理了21种塑料的性能，以供参考。

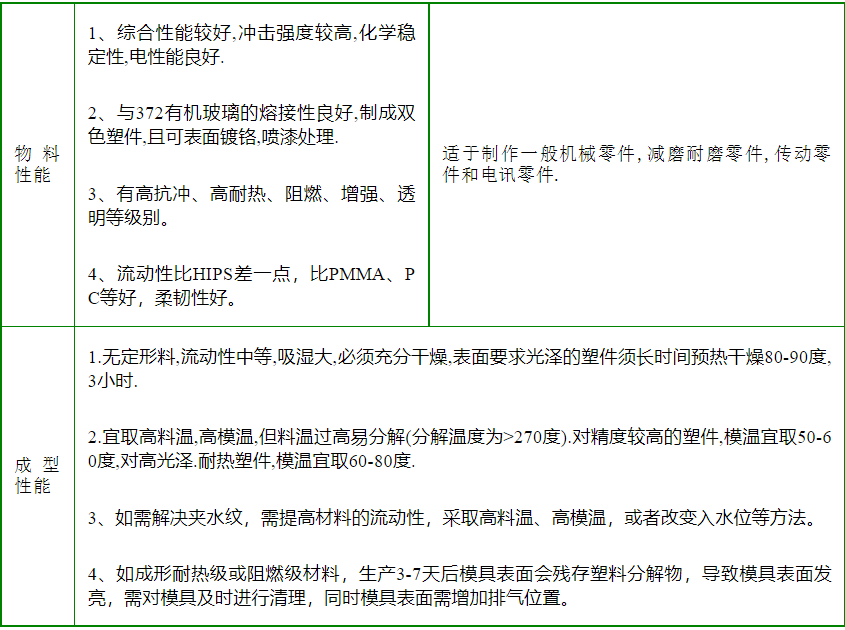

ABS塑料
英文名称:Acrylonitrile Butadiene Styrene(丙烯腈-丁二烯-苯乙烯)
比重：1.05克/立方厘米
成型收缩率：0.4-0.7%
成型温度：200-240℃
干燥条件：80-90℃ 2小时

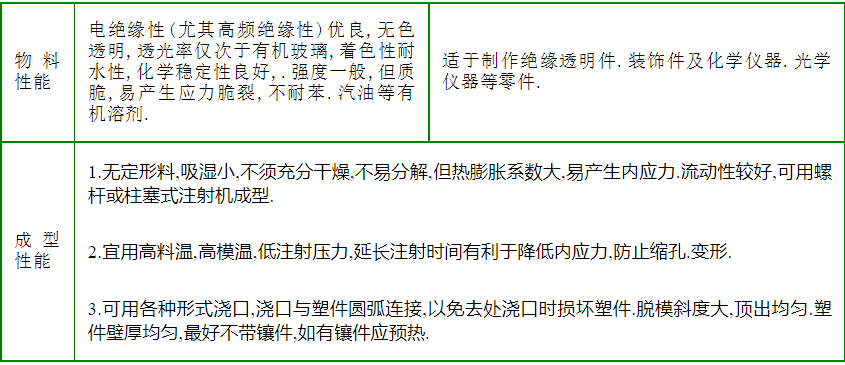

PS塑料
英文名称:Polystyrene(聚苯乙烯)
比重：1.05克/立方厘米
成型收缩率：0.6-0.8%
成型温度：170-250℃
干燥条件：---

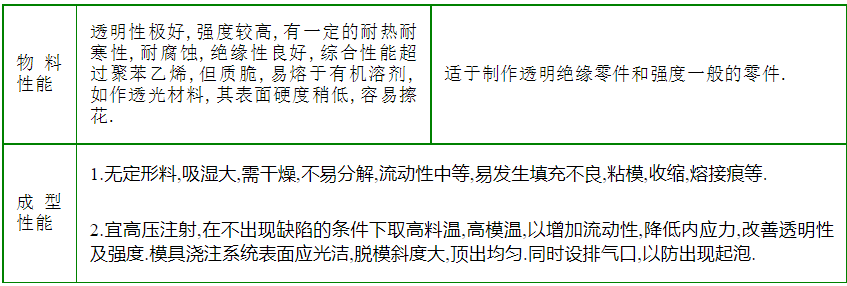

PMMA塑料(有机玻璃)
英文名称:Polymethyl Methacrylate(聚甲基丙烯酸甲脂)
比重：1.18克/立方厘米
成型收缩率：0.5-0.7%
成型温度：160-230℃
干燥条件：70-90℃ 4小时

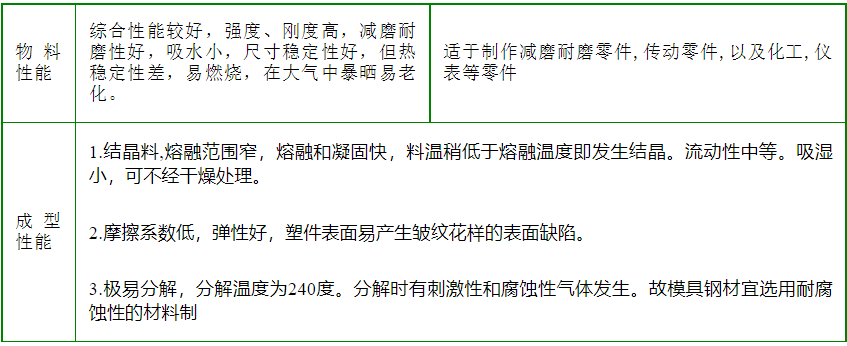

POM塑料
英文名称：Polyoxymethylene(Polyformaldehyde) (聚甲醛)
比重：1.41-1.43克/立方厘米
成型收缩率：1.2-3.0%
成型温度：170-200℃
干燥条件：80-90℃ 2小时
PP塑料
英文名称：Polypropylene(聚丙烯)
比重：0.9-0.91克/立方厘米
成型收缩率：1.0-2.5%
成型温度：160-220℃

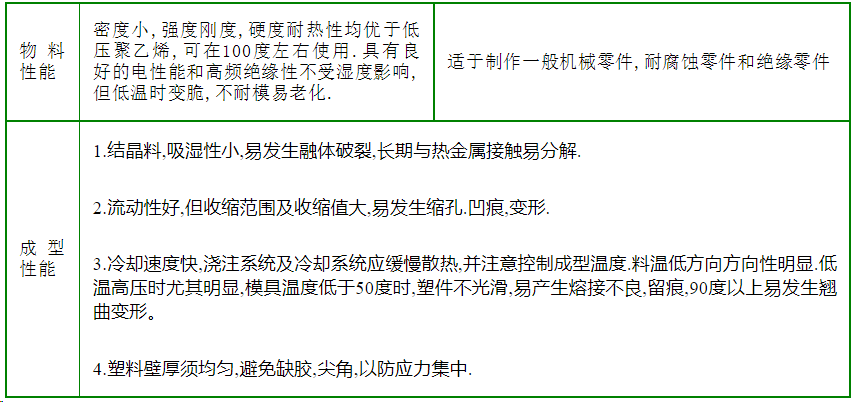

干燥条件：---
PE塑料
英文名称:Polyethylene (聚乙烯)
比重：0.94-0.96克/立方厘米
成型收缩率：1.5-3.6%
成型温度：140-220℃

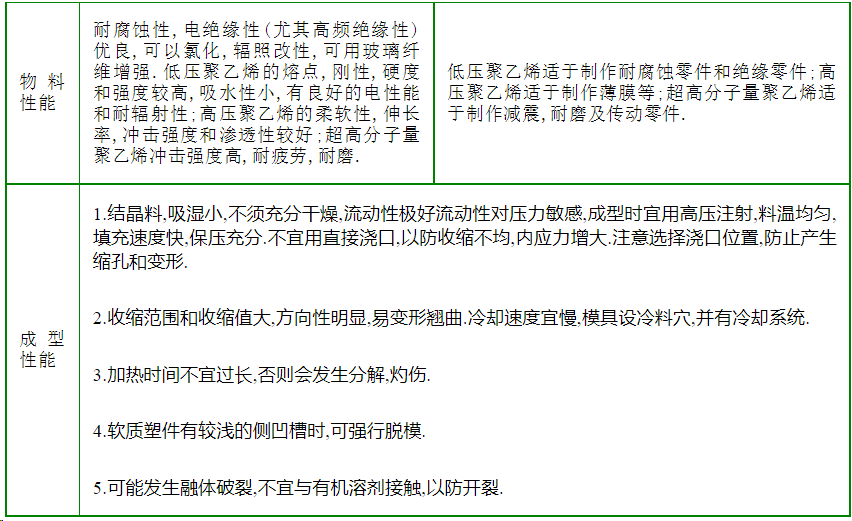

干燥条件：---
PVC
英文名称:Poly(Vinyl Chloride)聚氯乙烯
比重：1.38克/立方厘米
成型收缩率：0.6-1.5%
成型温度：160-190℃
干燥条件：---
PA塑料(尼龙)
英文名称:Polyamide(聚酰胺)
比重：PA6-1.14克/立方厘米；PA66-1.15克/立方厘米；PA1010-1.05克/立方厘米
成型收缩率:PA6-0.8-2.5%；PA66-1.5-2.2%
成型温度：220-300℃

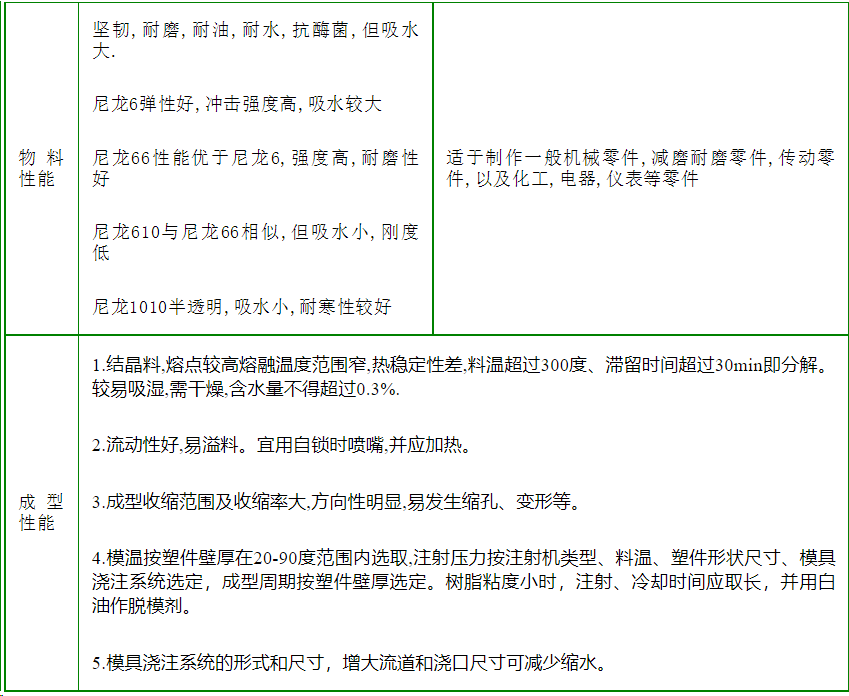

干燥条件：100-110℃ 12小时
PC塑料
英文名称:Polycarbonate(聚碳酸脂)
比重：1.18-1.20克/立方厘米
成型收缩率：0.5-0.8%
成型温度：230-320℃
干燥条件：110-120℃ 8小时
PPO塑料（MPPO）
英文名称:poly(phenylene oxide) (聚苯醚)
比重：1.07克/立方厘米
成型收缩率：0.3-0.8%
成型温度：260-290℃
干燥条件：130℃ 4小时
PSU塑料
英文名称:Polysulfone(聚砜)
比重：1.25-1.35克/立方厘米
成型收缩率：0.5-0.7%
成型温度：290-350℃

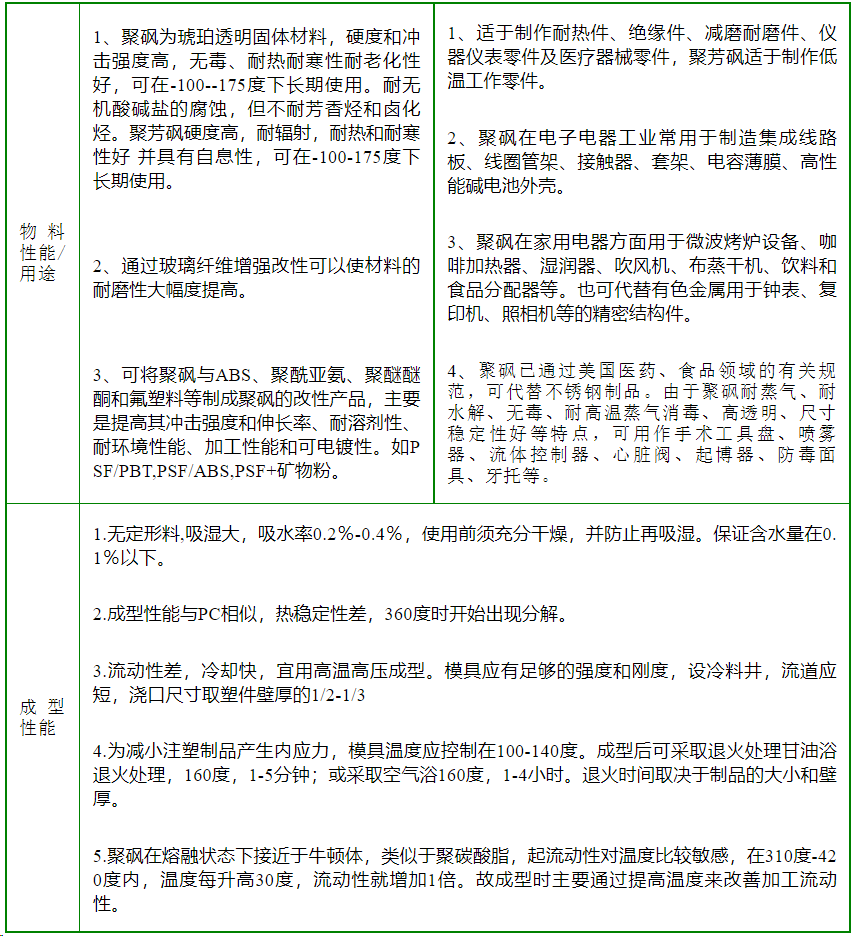

干燥条件：130-150℃ 4小时

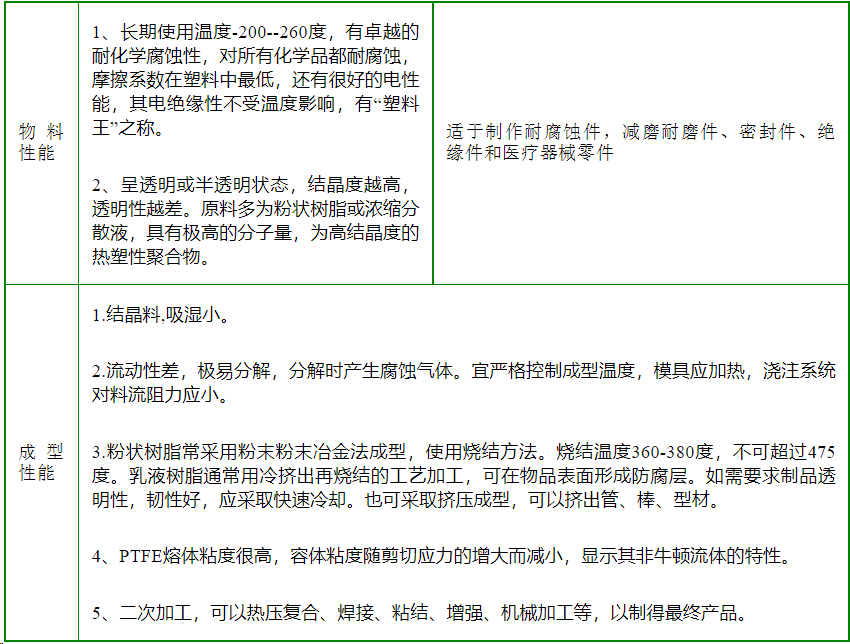

PTFE塑料(F4)
英文名称:Polytetrafluoro ethylene(聚四氟乙烯)
比重：2.1-2.2克/立方厘米
成型收缩率：3.1-7.7%
成型温度：330-380℃
干燥条件：--
ASA塑料
英文名称:Acrylonitrile Styrene acrylate copolymer (丙烯酸-苯乙烯-丙烯睛)
比重：1.05克/立方厘米
成型收缩率：0.4-0.7%
成型温度：170-230℃

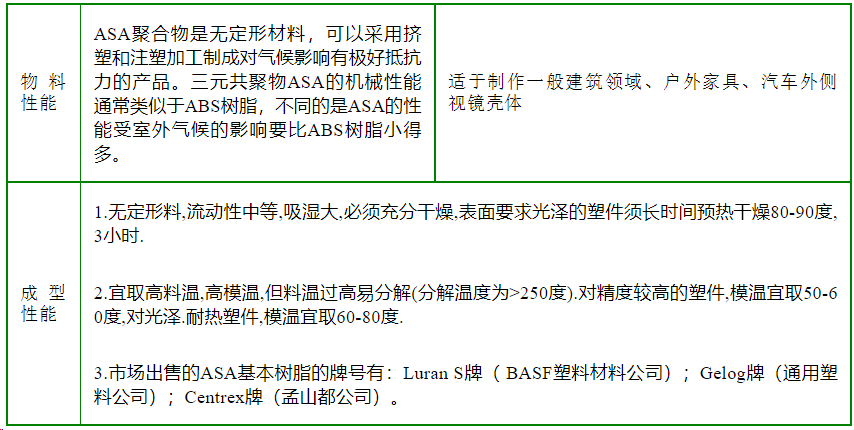

干燥条件：80-90℃ 2小时

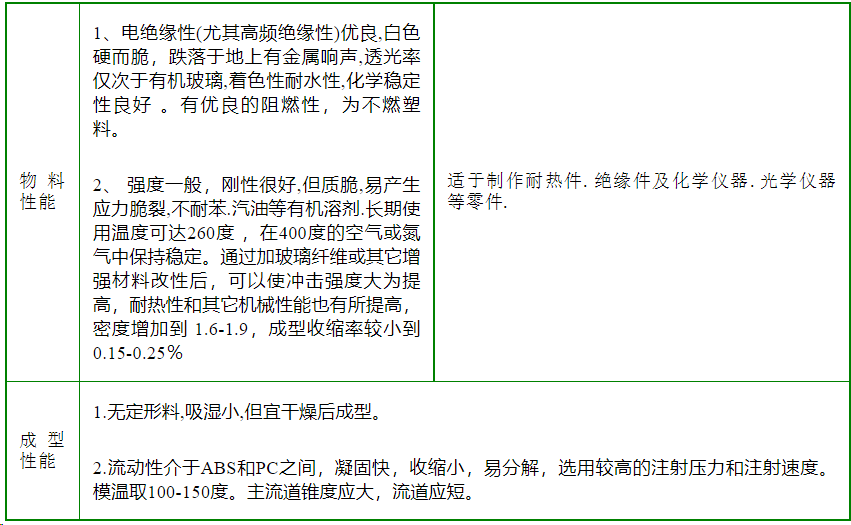

PPS塑料
英文名称:Phenylene sulfide(聚苯硫醚)
比重：1.36克/立方厘米
成型收缩率：0.7%
成型温度：300-330℃
干燥条件：---

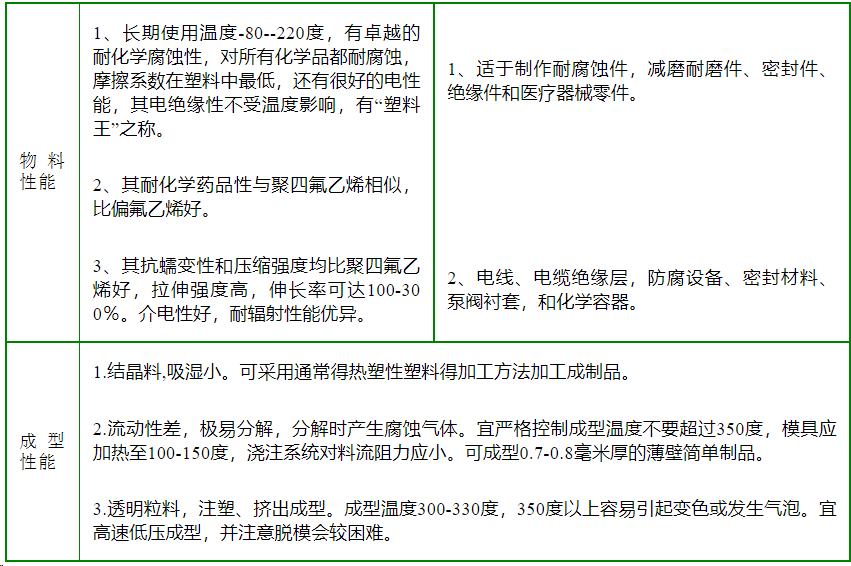

ETFE塑料
英文名称:Polytetrafluoro ethylene (聚四氟乙烯-乙烯共聚物)
比重：1.7克/立方厘米
成型收缩率：3.1-7.7%
成型温度：300-330℃
干燥条件：---
PFA塑料
英文名称:Polytetrafluoro ethylene (可溶性聚四氟乙烯)
比重：2.13-2.167克/立方厘米
成型收缩率：3.1-7.7%
成型温度：350-400℃

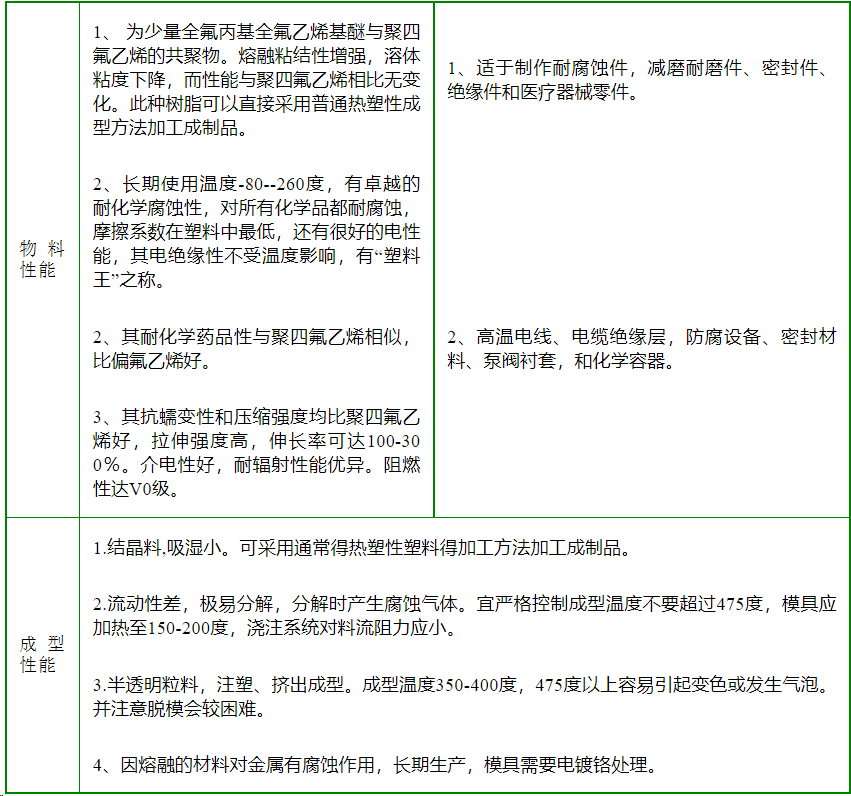

干燥条件：---
PAR塑料（U塑料）
英文名称: Polyarylate(聚芳脂)
比重：1.2-1.26克/立方厘米
成型收缩率：0.8%
成型温度：300-350℃

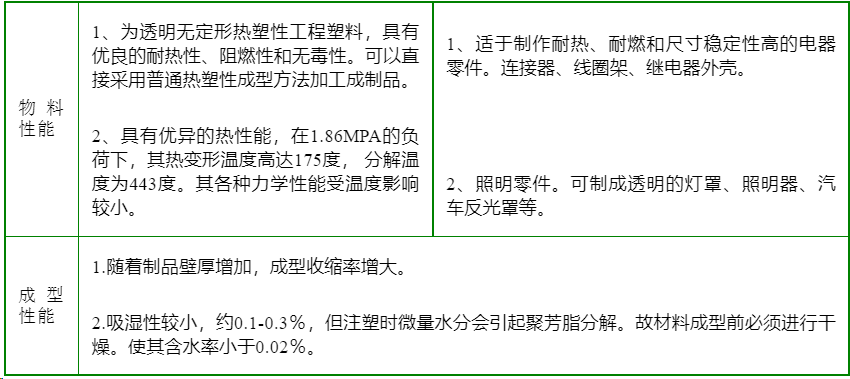

干燥条件：100～120℃-5小时

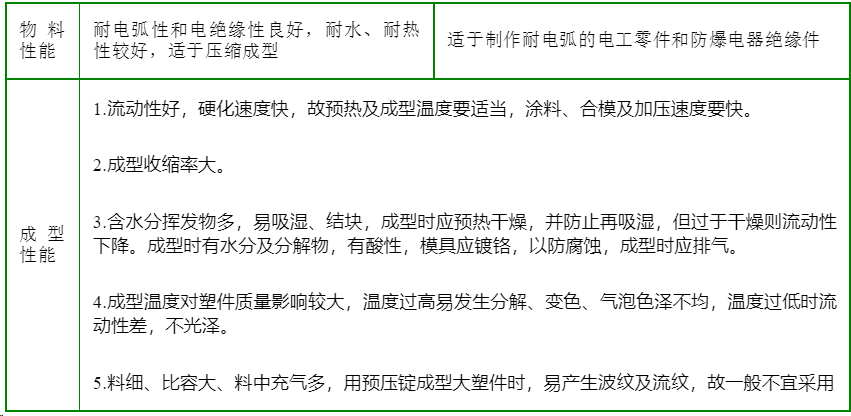

酚醛塑料
英文名称:Phenol-Formaldehyde(PF)
比重：1.5-2.0克/立方厘米
成型收缩率：0.5-1.0%

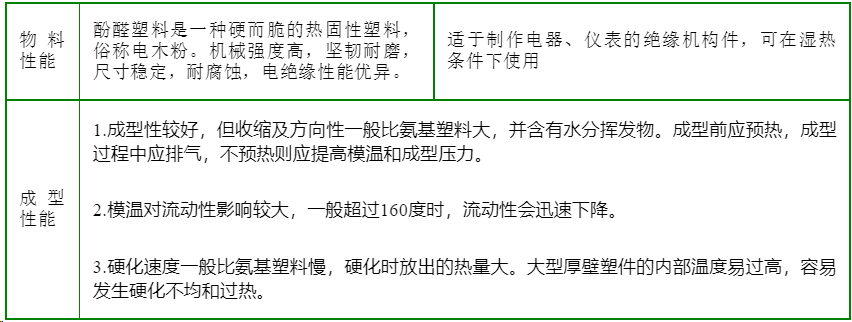

成型温度：150-170℃
氨基塑料
英文名称:MF,UF
比重：1.5克/立方厘米
成型收缩率：0.6-1.0%
成型温度：160-180℃
环氧树脂(EP)
英文名称:Epoxide Resin
比重：1.9克/立方厘米
成型收缩率：0.5%
成型温度：140-170℃
有机硅塑料(IS)
英文名称:Silicone
比重：1.75-1.95克/立方厘米
成型收缩率：0.5%
成型温度：160-180℃
点击关注共混人都在关注的视频号吧！
推荐阅读
▷▷色母选得好，生产没烦恼，衡量色母粒质量的指标有哪些？
▷▷索尔维推出高级纯电动汽车阻燃电池外壳解决方案
▷▷让生物基尼龙更强大！一文了解改性与应用进展！
▷▷半消光尼龙6切片的效果，与钛白粉的选择关系匪浅
▷▷尼龙6/66吸水后，内部结构发生的变化及对性能的影响
▷▷长碳链尼龙的5大特性，让他们在6种领域获得应用
责任编辑：初阳
排版：初阳
内容来源：沐风机械
免责声明：本文（部分）数据、图表或其他内容来源于网络或其他公开发表的资料，仅供读者参考、交流、学习，不涉及任何商业行为或目的。版权归属原作者、原出处。若版权所有者认为本文涉嫌侵权或其他问题，请联系我方并及时处理。
