我们在之前的学习过程中了解了STP（生成树协议）的各个端口角色选举的相关概念，今天我们再来拓展一下关于STP的扩展性知识点MSTP与RSTP。

目录

RSTP（Rapid Spanning Tree Protocol,快速生成树协议）:

端口角色：

端口状态：

快速收敛机制：

MSTP（Multiple Spanning Tree Proctocl，多生成树协议）：

核心机制：

多生成树实例：

VLAN到实例的映射：

收敛速度：

技术优势：

---

RSTP（Rapid Spanning Tree Protocol,快速生成树协议）:

RSTP是IEEE 802.1W标准定义的快速生成树协议，作为STP（生成树协议）的改进版本，RSTP通过优化端口状态和状态转换速度来加快收敛，适合现代网络的高可用性要求。

端口角色：

RSTP引用了备用端口（Backup）和替换端口（Alternate Prot），增强了端口的冗余能力。

端口状态：

我们都知道在原来的STP（生成树协议）中的端口状态有五种分别是：禁用、阻塞、侦听、学习、转发。

然而我们的RSTP端口状态：转发、学习和阻塞三种状态，简化了模型、降低了协议的复杂度。

快速收敛机制：

RSTP通过P/A机制（Proposal/Agreement）、根端口快速切换机制、次级BPDU立即处理等机制，实现了在网络拓扑发生变化时的快速收敛，收敛时间通常在几百毫秒到几秒内完成，所以其应用环境是对实时性要求较高的网络环境中。

MSTP（Multiple Spanning Tree Proctocl，多生成树协议）：

MSTP是IEEE 802.1s标准定义的多生成树协议，能够支持多实例生成树，适合更复杂度网络环境。MSTP通过允许不同的VLAN共享同一个生成树实例，实现了资源的合理利用和负载均衡。

核心机制：

多生成树实例：

MSTP可以在一个网络中支持多个生成树实例，每个实例对应不同的VLAN组。

VLAN到实例的映射：

MSTP允许管理员根据需求将VLAN划分到不同的生成树实例中，减少了链路资源浪费。

收敛速度：

MSTP的收敛速度与RSTP相似，能够快速的响应网络拓扑变化。

技术优势：

支持多实例：MSTP适合大型网络和多VLAN环境，能够有效的减少链路资源的浪费。

负载均衡：通过VLAN实例的映射，MSTP实现不同VLAN流量的负载均衡，提高了网络资源的利用率。

兼容性与阔展性：MSTP兼容STP和RSTP，可以弥补STP和RSTP的缺陷，同时提供了更好的负载分担机制。

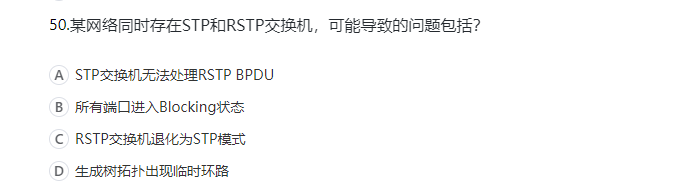

练习题解：

 正确：A、C、D

解释：A：STP交换机只能识别STP格式的BPDU，而RSTP BPDU交换机包含额外字段。STP交换机可能无法正常解析RSTP BPDU，导致通信问题或生成计算错误。

           B:STP中端口会经历阻塞等状态，RSTP与STP共存时不会导致所有端口阻塞，这取决于网络配置和拓扑。

           C：为与STP兼容，RSTP交换机可能退化为STP模式，失去快速收敛优秀。

           D：STP和RSTP收敛速度和BPDU处理机制不同，可能导致网络拓扑发生变化时生成临时环路。

正确：B、C

A：STP（生成树协议）主要作用时消除单个VLAN内的环路，而非跨VLAN环路。跨VLAN的通信通常通过三层设备（如路由器或三层交换机）处理，STP本身不直接防止跨VLAN环路。VLAN的逻辑隔离特性本身已减少跨VLAN广播流量，但STP不直接参与跨VLAN的环路控制，故错误

B：VLAN划分可能增加STP收敛时间，每个VLAN独立运行STP实例（PVST+MSTP），需要每个VLAN计算生成树，导致总体收敛时间延长，故错误。
