4、当必须将镀锌或含铬材料与另一零件进行焊接时，应如何进行操作？

最佳工艺方法是焊前对焊缝周围区域进行锉削或打磨，因为镀锌或含铬金属板不仅会污染并弱化焊缝，而且焊接时还会释放出有毒气体。

1.2 容器及框架结构的焊接

1、如果采用焊接工艺方法（例如钎焊）密封一个浮筒或密封一个中空结构的末端，在进行焊缝的最后密封时，为了防止热空气进入容器而导致容器爆裂，将如何处理？

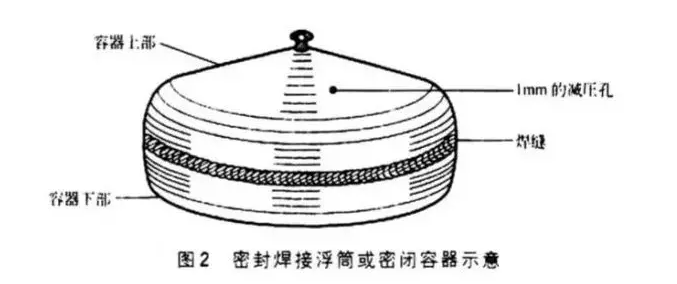

③首先在浮筒上钻一个直径1.5mm的减压孔，以利于焊缝附近的热空气与外部空气流通，然后进行封闭焊接，最后焊密封减压孔。密封焊接浮筒或密闭容器的示意如图2所示。当焊接储气容器结构时，也可以采用减压孔。应注意的是，在密闭容器中进行焊接是十分危险的，焊前应确保容器或管子内部清洁，并避免有易燃易爆物品或气体存在。

2、当需要采用熔化极气体保护焊、药芯焊丝气体保护焊或钨极氩弧焊将屏栅、金属丝网或延伸金属焊接到钢结构框架上，进行焊接时金属丝网容易产生烧穿和焊缝未熔合现象，应如何进行处理？

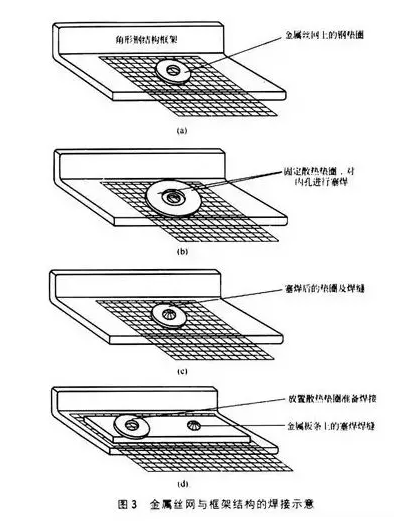

① 在金属丝网或延伸金属上放置非金属垫圈并且将垫圈、金属丝网和框架夹紧在一起，不允许采用含铬或镀锌垫圈，垫圈应采用未涂敷的，见图3(a)。

② 在被焊位置的垫圈上部放置一个更大的垫圈作为散热片。上垫圈应具有一个比下垫圈更大的孔，以避免上垫圈也被焊接在一起。然后通过垫圈的两个孔进行塞焊，应使焊缝处于下垫圈部分。操作者可以采取一些其他的方法得到足够的热量并进行焊接，注意要防止周围屏栅或金属丝网烧穿，见图3(b)和（c）。

③ 另一种方法是采用一个带孔的金属板条，将孔对准需要焊接的部位，并放置散热垫圈，然后进行塞焊，见图3(d)。

1.3 焊接构件的修补

1、除了采用常用的启钉器，还有哪些方法可以移除损坏或生锈的螺钉？ 这里主要介绍两种方法。

① 如果安装的螺钉在加热时不会损坏，可以用氧－乙炔焊炬加热恋螺母及其装配件直到红热状态，然后迅速水淬以利于清除螺钉，在这个过程中可能需要几次的加热，冷淬循环过程。

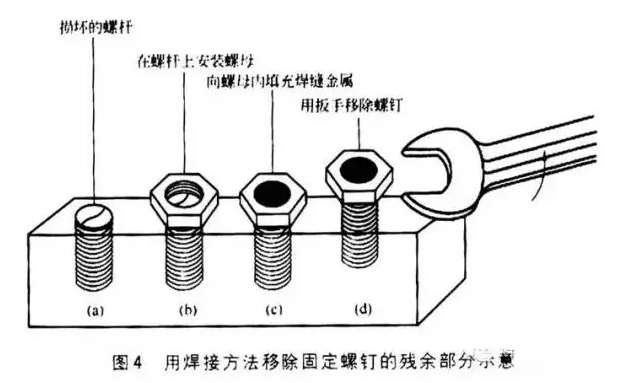

② 如果螺钉槽、螺母或牙槽损坏或丢失，可以在螺钉头的上部（或残余部分）放置一个螺母，旋紧螺母，然后采用任何焊接方法在螺母和螺钉的内部填充金属。这样就会将螺母和螺钉残余部分连接起来，然后在螺母上放置扳手或牙钳，迅速拔出螺钉。采用这种方法有利于提供一个新的握力点并可利用热量使螺钉紧固，用焊接方法移除固定螺钉的残余部分示意如图4所示。

2、如果有一个磨损的曲轴，用焊接进行修复加固的最好方法是什么？

修复磨损的曲轴时可以采用熔化极气体保护焊、药芯焊丝气体保护焊或钨极氩弧焊方法。但是要得到满意的堆焊焊道形状，必须注意以下4方面的要求。

① 使堆焊焊道方向与曲轴轴线平行。

② 先在曲轴下部堆焊一条焊道，然后旋转曲轴180°堆焊下一条焊道，这样可以平衡焊接应力，并可显著消除焊接热变形。应注意的是，在第一条焊道上进行顺序堆焊将会引起曲轴翘曲。该堆焊工艺适合于对滚轮曲轴进行修复和焊补。

③ 两条焊道之间必须保持30%～50%的熔敷金属重叠量，以保证焊接修复后机加工时保持焊道表面的平滑。

④ 采用手工电弧焊和药芯焊丝气体保护焊时，必须用毛刷或切削的方法清理焊道之间残留的焊剂。

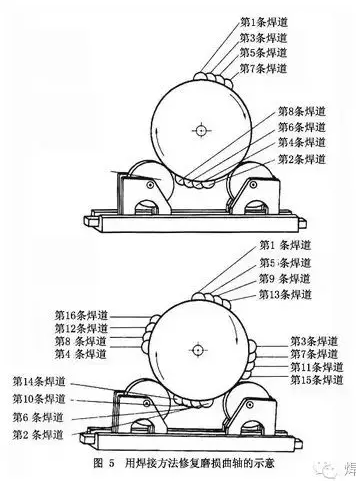

除上述曲轴修复方法，还可以采用在曲轴的每90°位置增加一条堆焊焊道，以进一步减小焊接变形。在青铜或铜制零部件修复中，添加钎缝金属比采用堆焊的方法在消除应力和变形方面更加有利。用焊接方法修复磨损曲轴的示意见图5。

3、如果有一个钢制轴承件卡在设备中，并且不想报废该设备，应如何采用焊接方法进行去除轴承？

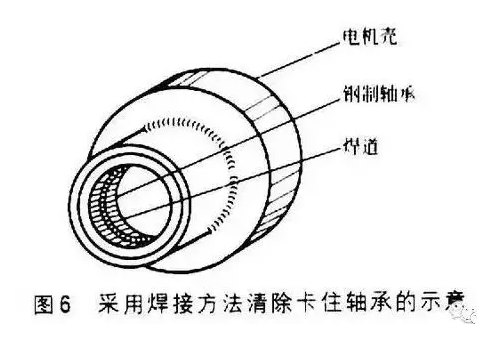

首先在轴承的内表面焊接一条焊道，靠焊道拉伸力减小轴承直径，外加焊接过程的热量应可使轴承活动。直径10cm的管如果在内表面布满焊道将会使钢管直径收缩1.2mm。采用焊接方法清除卡住轴承的示意如图6所示。

4、油罐或船板结构经常会产生裂纹，应如何防止？

首先在裂纹末端钻一个小孔，以利于在较大的范围内分散末端的应力，然后焊接一系列长度不等的多道焊缝，增加裂纹前端钢板的强度。防止钢板产生裂纹扩展的示意见图7。

来源：http://www.hnaxylsb.cn/newsdetail_3260606.html
