⑴分布钢筋位移时，其间距不得大于设计要求；

⑵在原结构成植筋孔时，必须打在主筋的范围以内，不得在保护层中成孔；

⑶如果原结构内的钢筋较密，且成双层分布，必要时钢筋成孔可以倾斜。

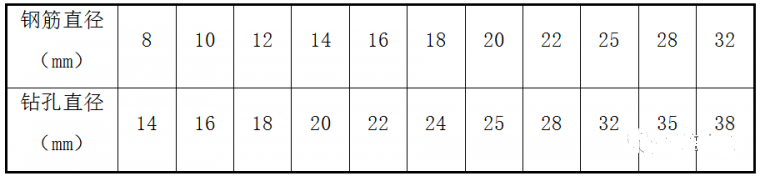

植筋相对应的开孔直径：

植筋孔清理

（1）首先用空压机的高压空气将孔内灰尘或杂物吹净，然后用略大于孔径的毛刷反复刷几遍，再用高压空气吹净，这样反复操作不少于三次，直到孔内壁达到无粉尘孔壁干净为止。在吹孔的过程中，要准备一些棉纱，清理完成一个用棉纱封堵一个，这样可以避免重复劳动，提高了工作效率。

（2）一次尽可能将同一工作面的孔清理干净，在同一工作面不得即清孔又注胶，避免施工中互相污染，影响植筋效果。

（3）在清孔的同时，要将锚筋的端部清理干净，有锈的必须除锈，有油污的必须用丙酮擦洗干净，放在一边待用。

配胶及注胶

当同一工作面的锚筋孔全部清理干净以后，将植筋胶A料取出一公斤左右（一次不要配制的太多，避免植筋胶还未用完就固化，造成浪费），B料挤出少许，将A、B料用抹灰刀反复混合1分钟左右，混合均匀准备植筋（混合好的植筋胶要在5分钟之内用完）。

结构胶现场配制，搅拌均匀。注胶时首先将结构胶注入孔内（孔深的2/3为宜）。钢筋锚固端也应涂胶2～3mm厚。

植入钢筋

将钢筋（栓）边旋转边植入孔内，以排除孔内空气。待钢筋（栓）植好后用堵漏灵封口，以免胶在固化期内向外流淌。植筋时一定要注意规格、尺寸须与设计一一对应，以避免不必要的施工麻烦。

固化养护

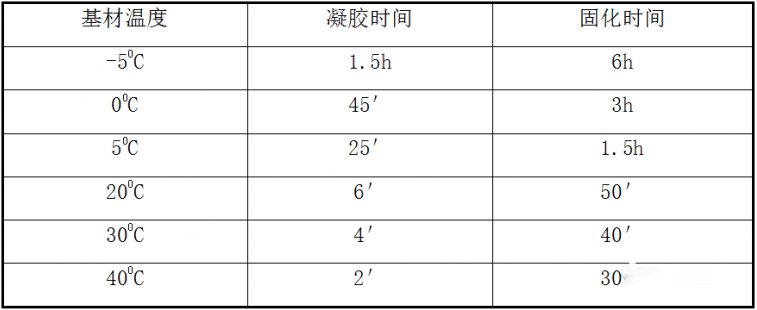

⑴固化时间参考表

⑵由上表可以看出，在温度大于300C时，一定要将施工用的相关材料、工具准备好待用，因其固化时间较短，时间有耽搁，钢筋便无法插入孔内，所以必须在注胶以后4分钟内，将钢筋植好。

⑶在温度低于50C时施工，将钢筋插入孔内以后，必须加倍养护，在胶完全固化之前，绝对不能松动或晃动钢筋，以免在胶半凝固状态时，松动钢筋使钢筋和胶体之间出现缝隙而影响施工质量。

⑷因植筋胶胶属于水溶性材料，所以在工作面上不得有明水，如果有明水时，必须清理干净方可施工。

⑸在施工时，一定要参照固化时间表，必须达到或超过固化的时间，才能进行下一道工序，否则会影响工程质量。

⑹如下一道工序的钢筋搭接需采用电弧焊接时，焊接面离开孔外口（即胶面）不少于150MM，必要时，用布蘸水将锚筋根部裹住，会大大减少焊接热导作用。

03

植筋深 度计算

1、基本数据

⑴砼强度等级：C60、C40、C30;

⑵钢筋种类：HRB400;HRB335

⑶钢筋直径≤25。

2、锚固长度计算

根据（混凝土结构加固设计规范 GB50367-2006）12 植筋技术为计算依据。

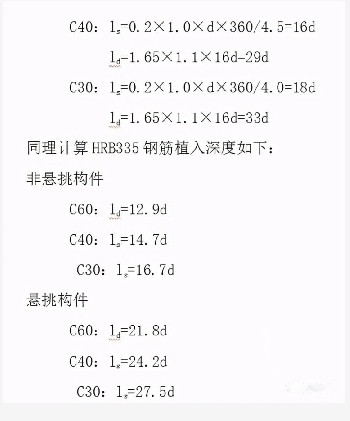

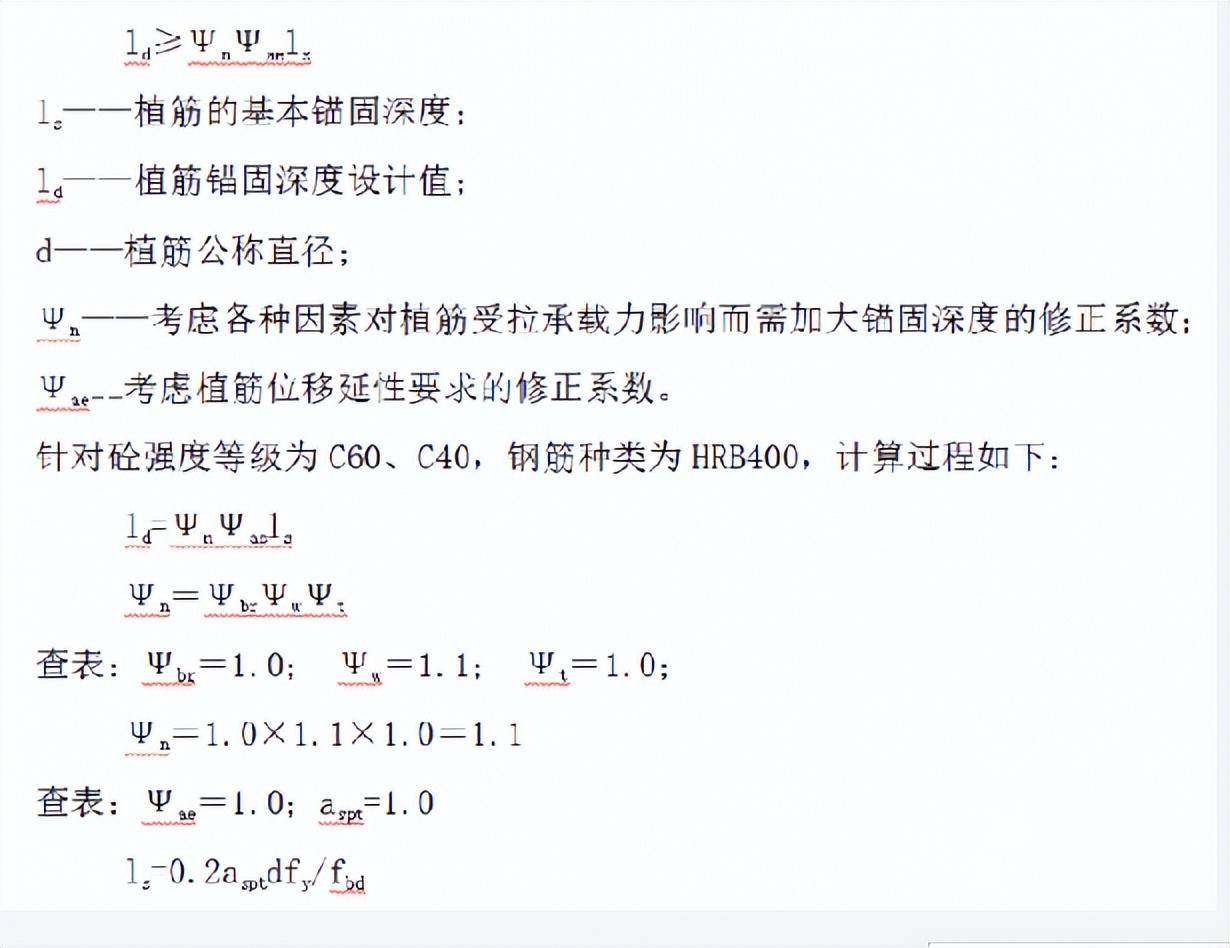

单根植筋锚固的承载力设计值：

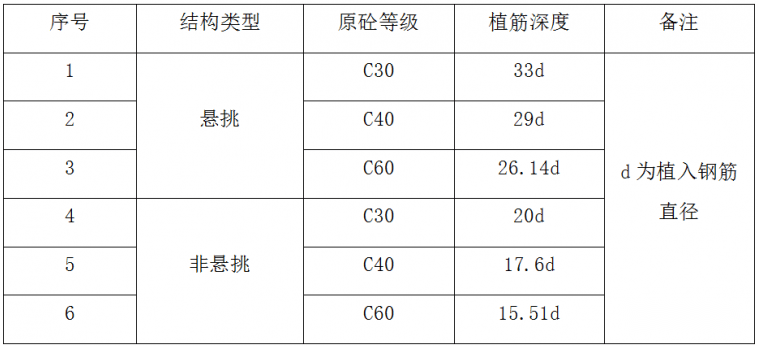

3、植筋深度统计表

用于HRB400钢筋植筋：

用于HRB335钢筋植筋：

注：上表中计算植筋深度小于17d情况应满足规范构造要求，取植入深度17d。

上表不包括的构造植筋，构造钢筋植筋深度以满足构造要求（17d）为准。

4、植筋质量保证措施

⑴所有进入施工现场的材料都要具有材料出厂合格证，及相关的检测报告。

⑵必须要在拉拔试验成功以后，再大面积展开施工。本工程暂定每规格锚固钢筋必须做一组试验。拉拔试验以每规格三根为一组，试验合格率必须达到100%，如初次试验不合格，要重复加倍试验。

⑶项目设置专职质量检查员。

⑷在每一道工序结束以后，必须经过自检、互检及监理验收合格后方可进行下一道工序。

⑸按照胶的固化时间确定，严格胶的比例配制。

⑹植筋注胶一定要饱满，不得有空鼓现象。尽量使钢筋定位在空洞中心位置。

⑺所有参加施工人员都要进行岗位前培训，每道工序都要进行技术交底。

⑻由于原结构主筋阻碍等原因而导致的局部植筋间距大于设计要求的，可以在适当位置进行加密，确保每组植筋（10根）满足设计要求。

⑼因种种原因而废弃的植筋孔，采取M10砂浆或细石混凝土进行封堵。
