引言：CPU的"状态面板"

在x86架构的核心，有一个特殊的寄存器记录着CPU的每一次"心跳"——这就是标志寄存器。从1978年的8086到现代64位处理器，这个寄存器经历了FLAGS→EFLAGS→RFLAGS的演变，但其核心功能始终不变：记录运算状态和控制CPU行为。

一、FLAGS：16位时代的基石（8086/8088）

状态标志：运算结果的"晴雨表"（6个）

1. CF（进位标志，位0） - 无符号数的守护者

   • 功能：记录无符号运算的进位/借位

   • 设置机制：

         mov al, 0xFF   ; AL = 255add al, 1      ; 结果0x00（256超过255），CF=1mov bl, 0x00   ; BL = 0sub bl, 1      ; 结果0xFF（0-1需要借位），CF=1

• 实际应用：

  • 大数运算（32位CPU做64位加法）

      ; 16位环境下计算32位加法add ax, cx     ; 低16位相加adc bx, dx     ; 高16位带进位加（使用CF）

• PF（奇偶标志，位2） - 数据完整性的哨兵

  • 工作原理：结果低8位中1的个数为偶数时置1

  • 示例：

        mov al, 0b11001100 ; 4个1 → PF=1and al, 0b00110011 ; 结果0b00000000 → PF=1（0个1，偶数）

• • 应用场景：串行通信校验、加密算法（如RSA）

• AF（辅助进位标志，位4） - BCD码的专用助手

  • 功能：检测低4位向高4位的进位

  • 特殊用途：

        mov al, 0x29   ; BCD码29add al, 0x18   ; 结果应为47，但实际0x41daa            ; 十进制调整（利用AF），结果0x47

• ZF（零标志，位6） - 循环与比较的核心

  • 行为特点：结果全0时置1

  • 实战应用：

        mov cx, 10loop_start:dec cx        ; CX减1jnz loop_start ; ZF=0时跳转（CX≠0）

• SF（符号标志，位7） - 有符号数的指南针

  • 判断逻辑：结果最高位=1时置1

  • 关键应用：

        mov al, -5      ; 0xFB（11111011）add al, 2       ; 结果0xFD（-3），SF=1cmp al, 0       ; 比较结果SF=1（负数）jl negative     ; SF≠OF且ZF=0时跳转

• OF（溢出标志，位11） - 有符号数的警报器

  • 触发条件：有符号运算结果超出范围

  • 经典案例：

    mov al, 0x7F   ; +127（有符号）
    add al, 1      ; 结果0x80（-128），OF=1
    jo overflow    ; 溢出处理

控制标志：CPU行为的遥控器（3个）

1. DF（方向标志，位10） - 字符串操作的导航仪

   • 双向控制：

     cld            ; DF=0，正向（SI/DI递增）
     rep movsb      ; 从DS:SI到ES:DI复制std            ; DF=1，反向（SI/DI递减）
     rep movsb      ; 从末尾向开头复制

• IF（中断允许标志，位9） - 中断系统的总开关

  • 安全操作：

    cli            ; 关中断（IF=0）
    ; 修改关键数据结构
    sti            ; 开中断（IF=1）

1. TF（陷阱标志，位8） - 调试器的秘密武器

   • 工作流程：

     1. 设置TF=1

     2. 执行指令 → 触发INT 1

     3. 调试器接管

     4. 清除TF继续

二、EFLAGS：32位时代的进化（80386+）

新增系统级标志（4个）

1. IOPL（I/O特权级，位12-13） - 硬件访问的守门人

   • 保护模式规则：

     CPL（当前特权级）	IOPL	允许IN/OUT
     0（内核）	任意	是
     3（用户）	3	是
     3（用户）	0-2	否

   • 代码示例：

             mov eax, cr0or eax, 1      ; 进入保护模式pushfpop eaxor eax, 0x3000  ; 设置IOPL=3push eaxpopf

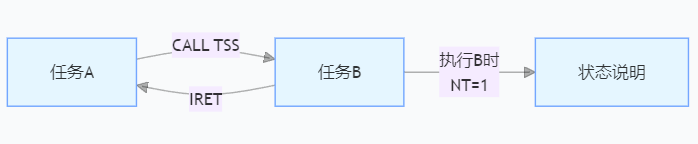

• NT（嵌套任务标志，位14） - 多任务的粘合剂

  • 任务切换流程：

    图表

• RF（恢复标志，位16） - 调试的续命丹

  • 异常处理流程：

            # 断点触发时RF=0 → 触发调试异常调试器处理返回时设置RF=1 → 跳过当前断点继续执行后续指令

1. VM（虚拟8086标志，位17） - 时光倒流机

   • 工作模式对比：

     模式	寻址	特权级	应用场景
     保护模式	分段+分页	0-3	现代操作系统
     虚拟8086	实模式平坦	3	运行DOS程序

三、RFLAGS：64位时代的传承（x86-64）

核心特点

• 低32位：完全兼容EFLAGS

• 高32位：保留未使用（未来扩展）

• 标志位位置不变：CF仍在位0，ZF仍在位6

64位扩展特性

• 兼容性设计：

      c// 64位环境下运行16位代码void run_16bit_code() {__asm {mov ax, 0x07C0mov ds, ax      // 16位段寄存器mov si, messagemov ah, 0x0E    // BIOS teletypeprint_loop:lodsb           // 依赖DF标志!test al, aljz doneint 0x10jmp print_loopdone:}}

• 标志位不变性：

  标志位	16位位置	32位位置	64位位置
  CF	位0	位0	位0
  ZF	位6	位6	位6
  DF	位10	位10	位10

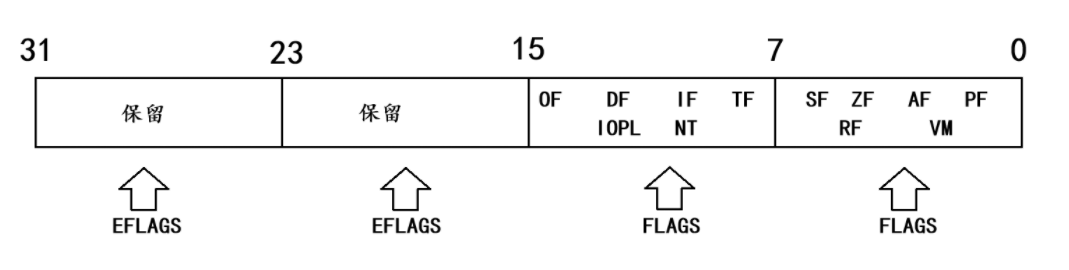

四、标志寄存器全景图

位级布局详解

各架构功能对比

特性	FLAGS（16位）	EFLAGS（32位）	RFLAGS（64位）
通用状态标志	✓	✓	✓
串操作方向控制	✓	✓	✓
硬件中断控制	✓	✓	✓
I/O特权级控制	✗	✓	✓
虚拟8086模式	✗	✓	✓
64位扩展	✗	✗	✓
最大物理寻址	1MB	4GB	256TB

五、标志位的艺术：从理论到实践

1. 条件跳转的舞蹈

; 有符号数比较
cmp eax, ebx
jg greater    ; (SF == OF) && !ZF; 无符号数比较
cmp eax, ebx
ja above     ; !CF && !ZF; 特殊检查
test al, 0x01
jnz odd      ; ZF=0（最低位为1）

2. 多精度数学运算

; 64位乘法（32位环境）
mov eax, [num1_low]
mul dword [num2_low]  ; 结果EDX:EAX
mov [result_low], eax
mov [temp], edxmov eax, [num1_high]
mul dword [num2_low]
add eax, [temp]      ; 累加部分积
adc edx, 0           ; 处理进位（使用CF）

3. 系统级编程实战

enter_protected_mode:cli                     ; 关中断lgdt [gdt_descriptor]   ; 加载GDTmov eax, cr0or eax, 0x1             ; 设置PE位mov cr0, eaxjmp CODE_SEG:init_pm     ; 远跳转刷新流水线init_pm:mov ax, DATA_SEG         ; 更新段寄存器mov ds, axmov es, axsti                     ; 开中断

六、标志寄存器进化史

关键里程碑

1. 1978：8086

   • 9个标志位诞生

   • 实模式编程基础

2. 1985：80386

   • EFLAGS扩展到32位

   • 新增IOPL/VM支持保护模式

3. 2003：x86-64

   • RFLAGS扩展为64位

   • 低32位完全兼容

4. 2020：扩展保留

   • 高32位保留用于未来扩展

   • 支持新安全特性（如CET）

兼容性设计哲学

图表

七、现代应用与性能优化

1. 编译器如何利用标志

// C代码
if (a > b) {// 块1
} else {// 块2
}// 编译结果
cmp eax, ebx
jle else_block
; 块1代码
jmp end_if
else_block:
; 块2代码
end_if:

2. 性能优化技巧

循环展开与标志利用：

; 传统循环
mov ecx, 100
loop_start:; 工作代码dec ecxjnz loop_start; 优化后（减少分支预测失败）
mov ecx, 25
unrolled_loop:; 工作代码 x4dec ecxjnz unrolled_loop

3. 调试技巧：解读标志位

GDB中查看标志：

(gdb) info registers eflags
eflags 0x202 [ IF ]

标志位解码：

• 0x202 = 0010 0000 0010

• 位9（IF）=1（中断开启）

• 位10（DF）=0（正向）

结语：永恒的二进制契约

从1978年的8086到今天的Zen4架构，标志寄存器经历了三次进化：

1. FLAGS：奠定基础的9个标志

2. EFLAGS：添加系统级控制

3. RFLAGS：64位扩展+兼容

历史性时刻：
2023年，NASA的旅行者号探测器仍在使用8086兼容处理器，其FLAGS寄存器持续工作超过45年！

终极测试：
在64位模式下执行：

mov rdx, 0xFFFFFFFFFFFFFFFF
add rdx, 1

哪些标志位会被设置？
（答案：CF=1, PF=1, ZF=1, SF=0, OF=0）

理解这些标志位，就掌握了x86架构的通用语言。无论是开发操作系统、编写驱动程序，还是优化高性能算法，这些二进制标志始终是程序行为的最终裁决者。
