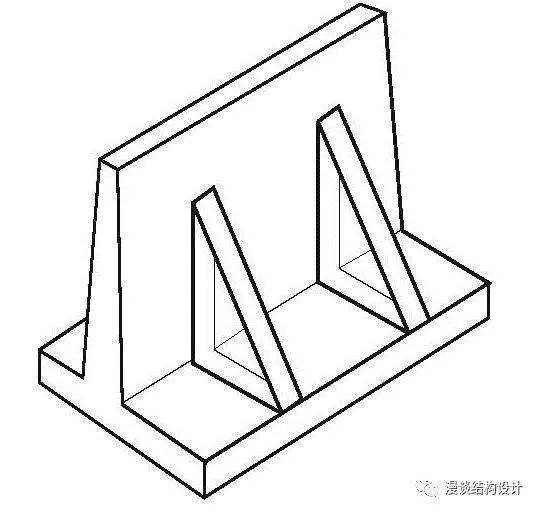

挡土墙与悬臂墙相同，只是在墙的背面每隔一段距离有一个薄的垂直混凝土网，这些网被称为反支撑。反支撑将板块和基座连接在一起，其目的是减少土壤对墙体施加的弯矩和剪力。这些腹板的次要作用是通过增加混凝土来增加墙的重量。它可以是预制的，也可以在现场形成。

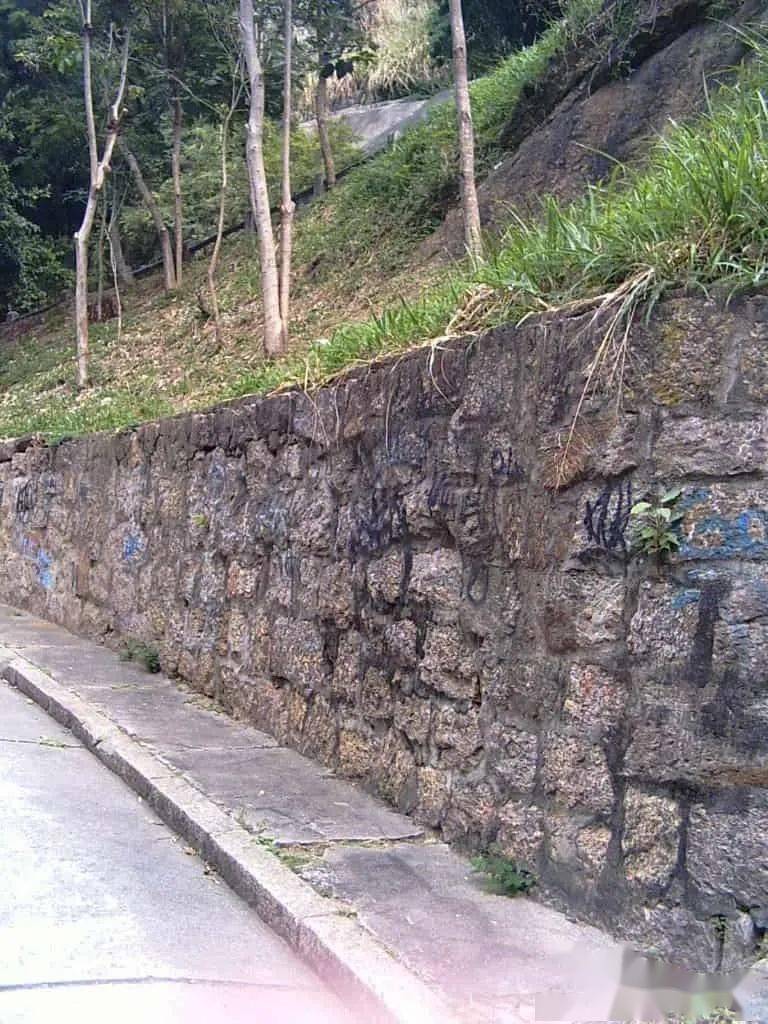

04. 半重力式挡土墙

半重力式挡土墙是重力式墙的专门形式。这些类型的挡土墙包括一些张力钢筋，以尽量减少墙的厚度，而不需要大量的钢筋。它们是悬臂墙和重力墙设计的混合体。这些墙通常由钢筋混凝土、非钢筋混凝土或石头砌成。刚性的重力墙从其自重中发展其土壤保留能力。半重力墙，如现浇混凝土悬臂墙，从自重和墙脚上方的土壤重量中发展出抗倾覆和滑动的能力。

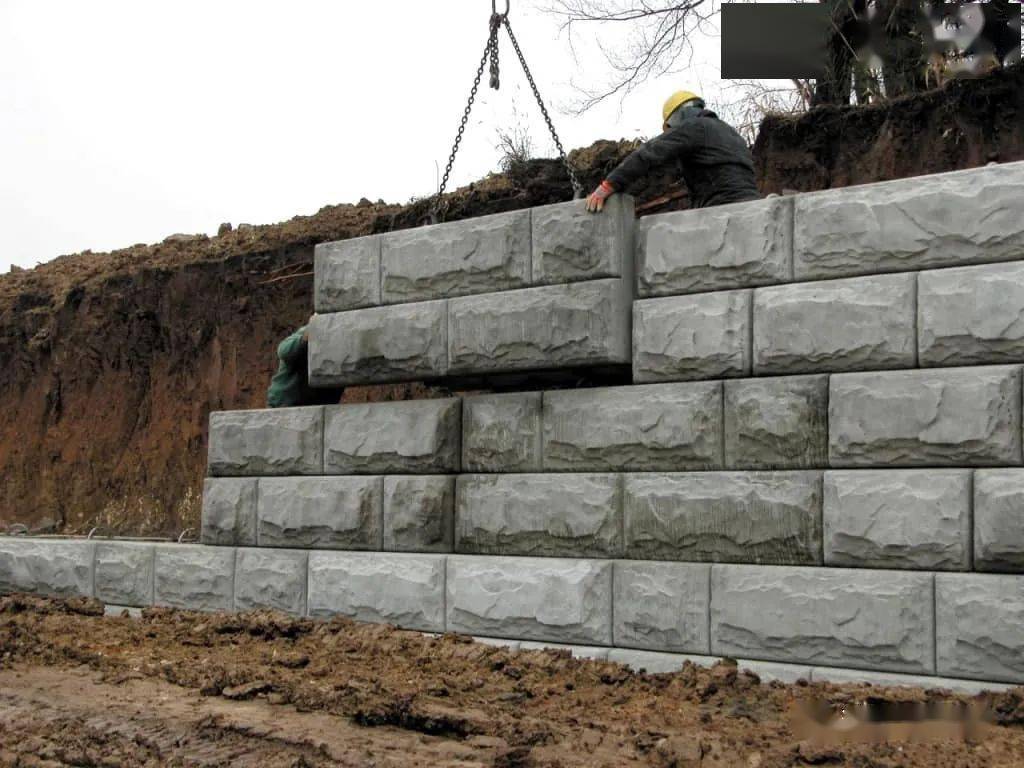

05. 预制模块化重力墙

这些墙包括摇篮墙、垃圾箱墙和石笼网墙。混凝土或木制的摇篮墙是一种由相互交错的混凝土或木制构件组成的重力挡土结构。每个摇篮单元都是由压实的颗粒土壤填充。仓壁，混凝土或金属，是由相邻的封闭式或开放式的仓组成。每个仓单元都填有压实的颗粒土。石笼网墙由镀锌钢网或PVC涂层金属网制成的篮子组成。篮子里装的是4到8英寸大小的耐用岩石。

06. 无重力悬臂墙

这些类型的挡土墙通过嵌入垂直墙体元件来发展横向阻力，并以墙面元件支撑保留的土壤。垂直墙体构件通常在地面深处延伸，以提供横向和垂直支撑。竖墙构件可以是桩、钻井、钢板桩等。墙面可以是钢筋混凝土，金属，或木材。

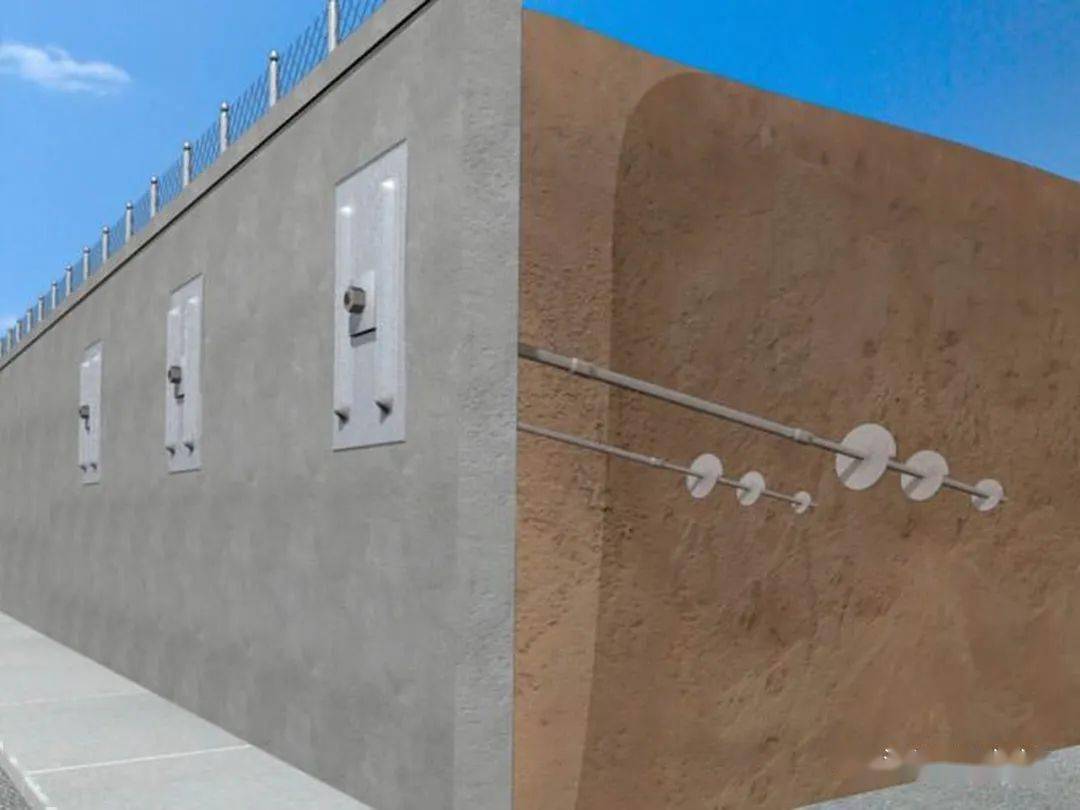

07. 锚定的墙体

为了建造高大的挡土墙，将深的电缆杆或电线从侧面打入土中，然后用混凝土填满两端，以提供一个 "锚"。这些也被称为拉杆。这些类型的挡土墙通常由与非重力悬臂墙相同的元素组成，但从一个或多个层级的锚中获得额外的横向阻力。锚固墙通常用于切割情况，即从墙顶到墙底进行施工。

08. 机械稳定土（MSE）墙体

这些类型的挡土墙通常包括一个面层元件和一个嵌入面层后面回填土中的加固元件。墙面构件可以是混凝土、分段块或板，或钢丝网。加固件可以是土工合成材料（土工织物、土工格栅）或金属材料（条状、网格、钢丝网）。这些类型的挡土墙通常用于支持填充物，并在预计有大量总沉降和差异沉降时使用。大多数MSE墙是专有的，可以从岩土工程师那里获得预先批准使用的MSE墙的清单。

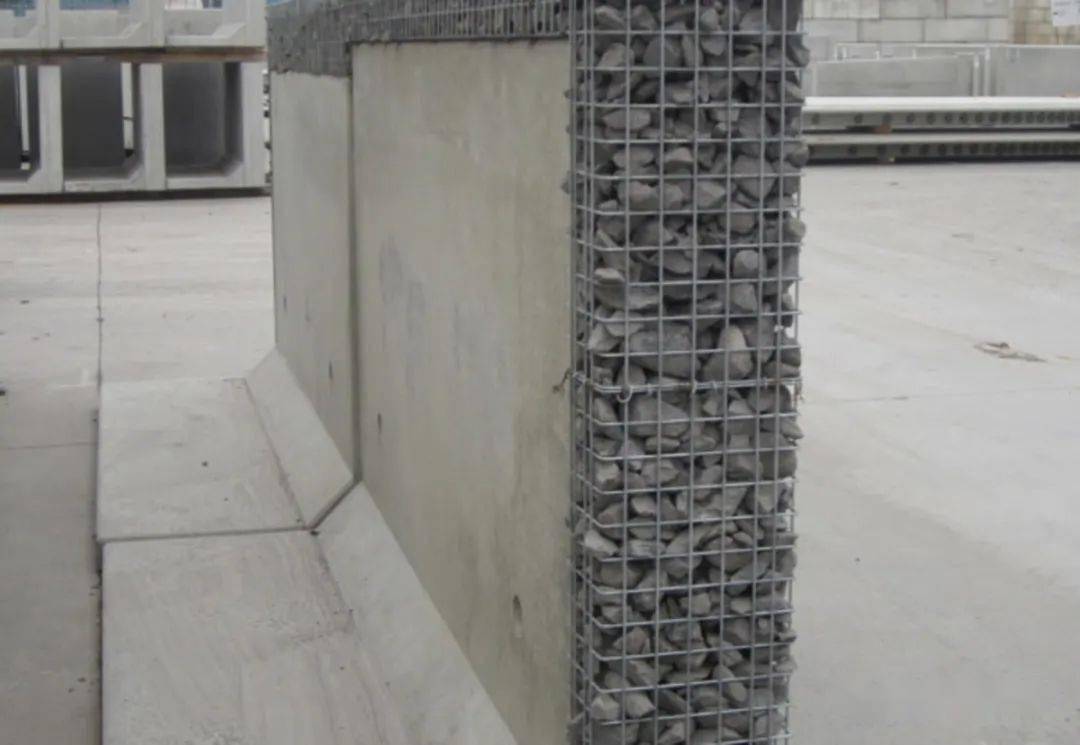

09. 混合系统

同时使用质量和加固的挡土墙的稳定性被称为复合挡土墙或混合系统。

10. 桩式挡土墙

桩式挡土墙是通过将钢筋混凝土桩打到彼此附近而建造的。

桩被强行打入一个令人满意的深度，以对抗试图推倒墙的力量。它被用于永久和临时工程。这些类型的挡土墙提供了高刚度的挡土构件，能够在大的挖掘深度内保持横向压力，几乎不干扰周围的结构或财产。板桩墙是用钢板在斜坡上或开挖的地方建造的，可以达到要求的深度，但它不能抵抗非常高的压力。板桩挡土墙的高度为6米，非常经济。

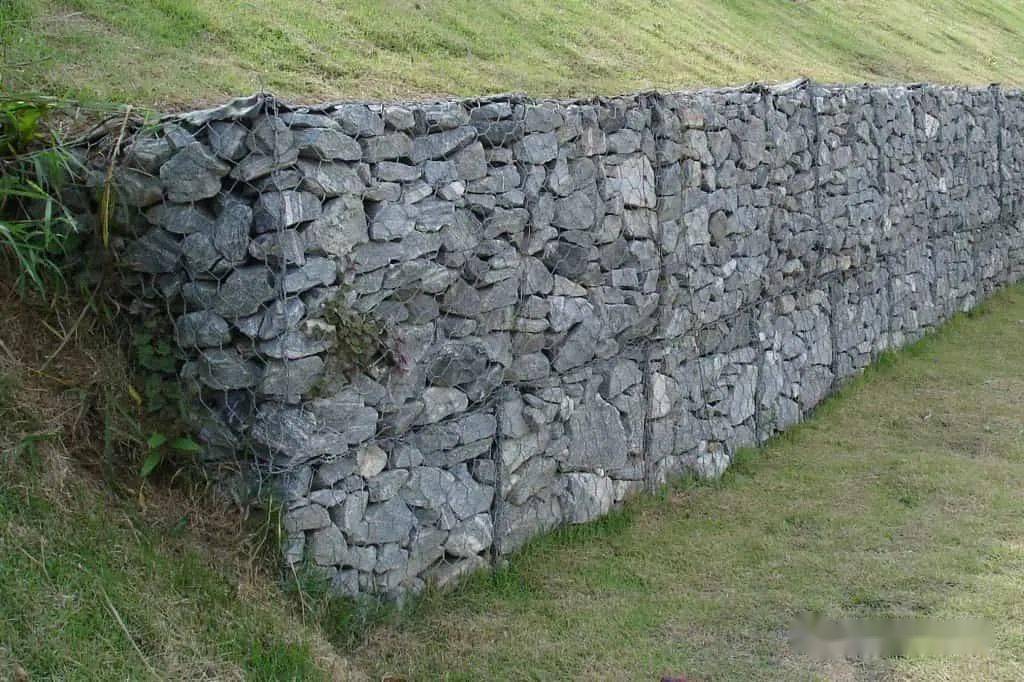

11. 石笼网挡墙

这些类型的挡土墙是多细胞的矩形金属网箱，里面装满了岩石或其他合适的材料。它是为建造侵蚀控制结构而建造的。石笼网挡墙也被用来稳定陡峭的斜坡。

12. 婴儿床挡土墙

这些类型的挡土墙也是重力墙的一种形式。它们是由预制混凝土或木材制成的互锁的独立盒子构成。箱子里装满碎石或其他粗颗粒材料，形成一个自由排水的结构。摇篮式挡土墙的基本类型包括木材挡土墙和加固的预制件。它适用于支持花盆区，但不建议用于支持斜坡或结构。

挡土墙的建造不仅是为了创造一个美丽的景观，而且还具有主要功能。挡土墙的优点包括控制水土流失，预防洪水，以及为你的住宅增加价值。一个短的挡土墙也可以变成一个座位区，使这些墙成为你院子里真正的多功能的补充。
