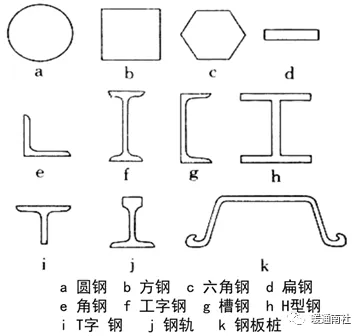

在机电工程中，常用的型材主要有：圆钢、方钢、扁钢、H型钢、角钢、工字钢、T型钢、槽钢、钢轨等。

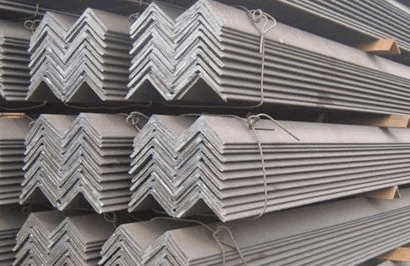

等边角钢、不等边角钢：
常用规格和参数：
a、热扎等边角钢（GB/T706-2008）（碳素钢Q235）
| 型号 | 尺寸（mm） | 理论重量(kg/m) | 型号 | 尺寸（mm） | 理论重量(kg/m) | ||
| b | d | b | d | ||||
| 2.5 | 25 | 34 | 1.1241.459 | 6.3 | 63 | 56 | 4.8225.721 |
| 3 | 30 | 34 | 1.3731.786 | 7 | 70 | 67 | 6.4067.398 |
| 4 | 40 | 34 | 1.8522.422 | ||||
| 5 | 50 | 45 | 3.0593.770 |
角钢：热扎不等边角钢（GB/T706-2008）（碳素钢Q235）
| 型号 | 尺寸（ mm） | 理论重量(kg/m) | ||
| B | b | d | ||
| 3.2/2 | 32 | 20 | 34 | 1.1711.522 |
| 4/2.5 | 40 | 25 | 34 | 1.4841.936 |
| 5/3.2 | 50 | 32 | 34 | 1.9082.494 |
| 6.3/4 | 63 | 40 | 56 | 3.9204.638 |
主要用途：
a、支架及金属结构制作
b、风管法兰制作
检验方法：
a、每批材料应有有效的质保档，且应加盖经销商红章（质量专用章）。
b、外观目测光滑、无锈蚀，无开裂，无严重变形
c、几何尺寸的测量，使用游标卡尺和卷尺，测量宽度、厚度和长度。
d、有特殊要求时和必要时取样送专业机构进行成份分析检验。
e、检验方法为抽检，每批每品种为10%。且不少于每品种10支，每批每品种不满10支的全数检验。
注意事项：
a、市场上常有非标产品出售，非标产品与国标产品主要区别是：非标产品厚度较薄，边宽比国标产品短，两边夹角（应为90度）超差严重。
b、市场上还常有一些小厂生产的产品质量较差，混钢现象严重，这种角钢实际使用时钻孔困难， 强度低，易断裂，开裂，焊接时熔接性能不好，焊缝处容易开裂。

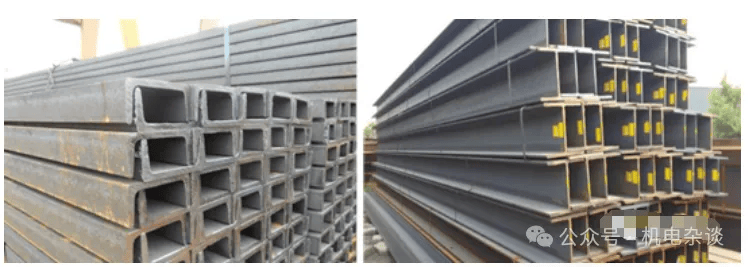

槽钢、工字钢、H型钢：
1、常用规格和参数：

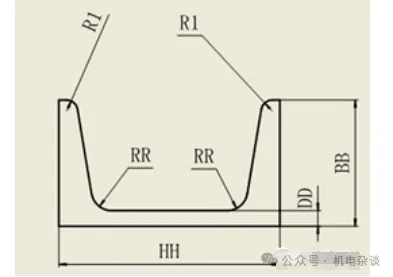

a、热扎槽钢（GB/T706-2008）（碳素钢Q235）
| 型号 | 尺寸（mm） | 理论重量(kg/m) | 型号 | 尺寸（mm） | 理论重量(kg/m) | ||||
| h | b | d | h | b | d | ||||
| 6.3 | 63 | 40 | 4.8 | 6.634 | 14A | 140 | 58 | 6.0 | 14.535 |
| 8 | 80 | 43 | 5.0 | 8.045 | 14B | 140 | 60 | 8.0 | 16.733 |
| 10 | 100 | 48 | 5.3 | 10.007 | 16 | 160 | 65 | 8.5 | 19.752 |
| 12 | 120 | 53 | 5.5 | 12.318 | 20 | 200 | 75 | 9.0 | 25.777 |

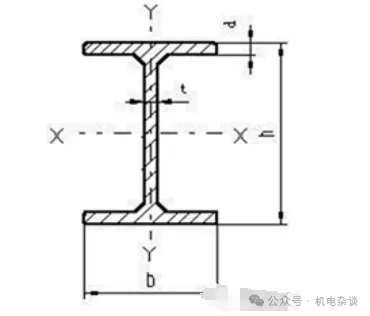

b、热扎工字钢（GB/T706-2008）（碳素钢Q235）
| 型号 | 尺寸 (mm) | 理论重量(kg/m) | 型号 | 尺寸(mm) | 理论重量(kg/m) | ||||
| h | b | d | h | b | d | ||||
| 16 | 160 | 88 | 6.0 | 20.513 | 22A | 220 | 110 | 7.5 | 33.070 |
| 18 | 180 | 94 | 6.5 | 24.143 | 22B | 220 | 112 | 9.5 | 36.524 |
| 20A | 200 | 100 | 7.0 | 27.929 | 25A | 250 | 116 | 8.0 | 38.105 |
| 20B | 220 | 102 | 9.0 | 31.069 | 25B | 250 | 118 | 10.0 | 42.030 |
c、H型钢（GB/T11263-2017）（碳素钢Q235）
| 名称 | 尺寸 (mm) | 理论重量(kg/m) | |||
| B | H | t | T | ||
| H型钢 | 100 | 100 | 6 | 17.200 | |
| 125 | 125 | 6.5 | 9 | 23.800 | |
| 150 | 150 | 7 | 10 | 31.900 | |
| 175 | 175 | 7.5 | 11 | 40.3 | |
| 200 | 200 | 8 | 12 | 50.5 | |
| 250 | 250 | 9 | 14 | 72.400 | |
| 300 | 300 | 10 | 15 | 94.5 | |
| 350 | 350 | 12 | 19 | 137.00 | |
| 400 | 400 | 13 | 21 | 172.00 |
主要用途：
a、管道支吊架制作
b、设备基础制作
c、金属结构制作
检验方法：
a、每批材料应有有效的质保档，且应加盖经销商红章（质量专用章）。
b、外观目测光滑、无锈蚀，无开裂，无严重变形。
c、几何尺寸的测量，使用游标卡尺和卷尺，测量宽度、厚度和长度。
d、有特殊要求时和必要时取样送专业机构进行成份分析检验。
e、检验方法为抽检，每批每品种为10%。且不少于每品种10支，每批每品种不满10支的全数检验。
注意事项：
a、市场上常有非标产品出售，非标产品与国标产品主要区别是：非标产品厚度较薄，边宽比国标产品短，直度或平行度差。
b、市场上还常有一些小厂生产的产品质量较差，混钢现象严重，这种H型钢实际使用时钻孔困难， 强度低，易断裂，开裂，焊接时熔接性能不好，焊缝处容易开裂。
钢丝、圆钢、扁钢：
a、一般用途低碳钢丝（YB/T5294-2009）
b、热扎圆钢（GB/T702-2017）（炭素结构钢Q235）
有镀锌和非镀锌之分，表内资料为非镀锌圆钢资料。
c、热扎扁钢（GB/T702-2017）（炭素结构钢Q235）
有镀锌和非镀锌之分，表内数据为非镀锌扁钢数据。
主要用途：
a、钢丝在工程上主要用于电线管穿线时作为引线。
b、热镀锌圆钢主要用于电气系统中金属电线管之间的跨接，（常用规格有￠6，￠8），防雷接地系统中使用
c、热镀锌扁钢主要用于电气系统作为接地母排使用，还常用于制作固定管道的管箍。

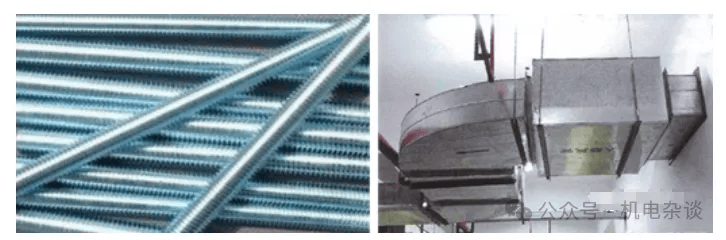

通丝（碳素钢Q235 表面镀锌）：
通丝的计算重量约等于相同规格的圆钢。
| 规格 | 长度（米） | 安全拉力 |
| M6 | 2-3 | 110 |
| M8 | 2-3 | 185 |
| M10 | 2-3 | 275 |
| M12 | 2-3 | 510 |
| M16 | 2-3 | 1010 |
主要用途：各类轻型支架的制作。
注意事项：
通丝是安装工程中支吊架的主要材料，因此其质量的好坏直接影响工程质量。螺纹应深浅一致无烂牙，与螺母的配合不能过紧过松。
常见板材：

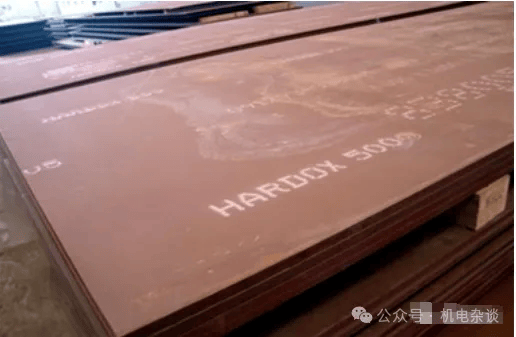

钢板：
1、常用规格和参数（碳素结构钢Q235）
钢板有热扎和冷扎两种，热扎钢板生产标准GB/T709-2006、冷扎钢板生产标准GB708-1988、GB708-2006、GB/T11253-2007。镀锌层重量为275g/㎡。
| 厚度（mm） | 理论重量（㎏/㎡） | 厚度（mm） | 理论重量（㎏/㎡） |
| 1.0 | 7.85 | 6 | 47.1 |
| 1.5 | 11.78 | 7 | 54.95 |
| 2.0 | 15.7 | 8 | 62.8 |
| 3.0 | 23.55 | 9 | 70.65 |
| 4.0 | 31.4 | 10 | 78.5 |
| 5.0 | 39.25 | 12 | 94.2 |
主要用途：
a、箱体、容器、排风风管的制作
b、金属结构、设备基础的制作
c、管道支架的制作
检验方法：
a、每批材料必须有质保书和经销商红章
b、目测表面光滑平整、无锈斑无变形
c、外形几何尺寸的检查
d、每批全数检查
注意事项：
a、市场上采购的非标钢板厚负公差严重，因此必须控制在10%以内。
b、单张板的两边应垂直。

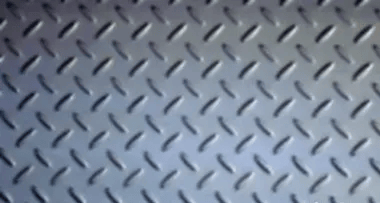

花纹钢板：
常用规格和参数（碳素结构钢Q235）GB/T33974-2017常用的热轧花纹钢板有菱形和扁豆形两种。
| 厚度(mm) | 理论重量(㎏/㎡) | |
| 菱形 | 扁豆 | |
| 3.5 | 29.5 | 28.4 |
| 4 | 33.4 | 32.4 |
| 4.5 | 37.3 | 36.4 |
| 5 | 42.3 | 40.5 |
主要用途：
a、钢结构信道平台、设备操作台，主要供操作人员行走，有防滑功能。
检验方法：
a、每批材料必须有质保书和经销商红章。
b、目测表面光滑平整、无锈斑无变形。
c、外形几何尺寸的检查。
d、每批全数检查
e、花纹纹高不小于基本厚度0.2倍。
注意事项：
a、市场上采购的非标钢板厚负公差严重，因此必须控制在10%以内。
b、单张板的两边应垂直。

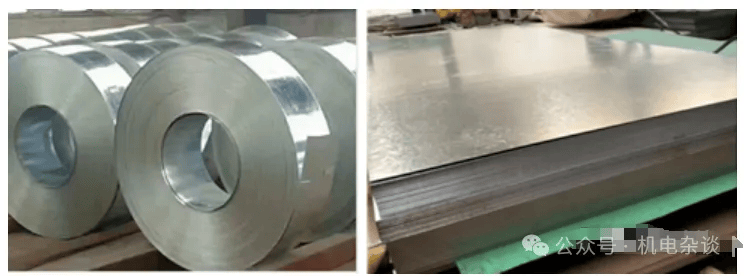

镀锌钢板：
1、常用规格和参数（GB5066-2011）
单张板常用规格；长*宽2000㎜*1000㎜和2500㎜*1250㎜。
卷板每件重量一般为5t左右，宽度有1000㎜和1250㎜两种。
| 厚度(mm) | 理论重量(㎏/㎡) | 厚度(mm) | 理论重量(㎏/㎡) |
| 0.5 | 4.2 | 0.8 | 6.555 |
| 0.6 | 4.985 | 1.0 | 8.125 |
| 0.75 | 6.163 | 1.2 | 9.695 |
主要用途：
a、空调通风风管的制作
b、排烟排气风管制作
c、保温层的外保护
检验方法:
a、零星购买的材料必须有质保数据、经经销商加盖红章。
b、整件购买的板，除上述数据外外包装上另有一块金属质保证必须取下保存。
c、外形几何尺寸的检查。
d、目测表面无光滑无划痕镀锌层无气皮剥落锈蚀现象。
注意事项：
a、国内质量好的是上海宝钢其次是武钢，一般材质的有攀钢、本钢、韩国浦项制铁等。
b、镀锌层进行机械加工后查看咬缝处镀锌层状况。

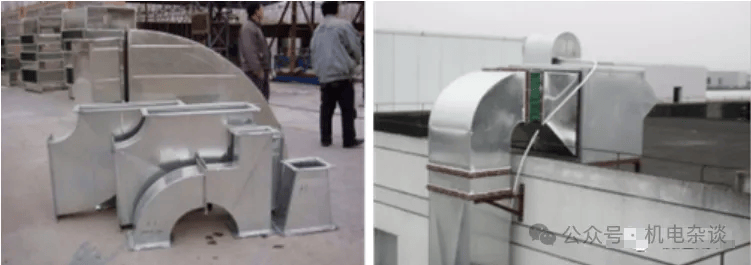

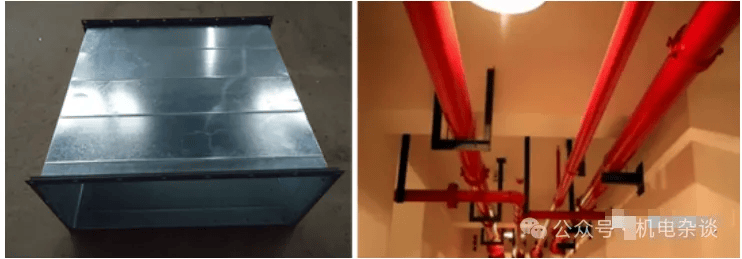

镀锌风管安装相关要求：
铝板：
常用规格和参数：
| 厚度(mm) | 理论重量(㎏/㎡) | 厚度(mm) | 理论重量(㎏/㎡) |
| 0.3 | 0.855 | 0.7 | 1.995 |
| 0.4 | 1.140 | 0.8 | 2.280 |
| 0.5 | 1.425 | 0.9 | 2.565 |
| 0.6 | 1.71 | 1.0 | 2.850 |
主要作用：
a、风管制作(但不常用)
b、保温材料外保护层
检验方法：
a、每批材料必须有质保数据、经经销商加盖红章
b、目测表面光滑无划痕
c、外形几何尺寸的检查
d、必要时送专业机构进行化学成份分析
注意事项：
a、出厂时表面做氧化处理，形成一层保护膜。
b、材料必须存放在干燥、通风的地方。
c、搬运时轻拿轻放。
d、施工过程中应避免人为踩踏，地面应放置橡胶板作保护。
▼
