• 电磁阀；

• 单向阀；

• 分配器；

• 干燥过滤器；

• 温度传感器；

• 压力控制器；

• .........

电磁阀；

单向阀；

分配器；

干燥过滤器；

温度传感器；

压力控制器；

.........

等部件，它们是为了提高制冷空调系统运行的安全性、可靠性、经济性而设置的。

二、空调主机类型分类

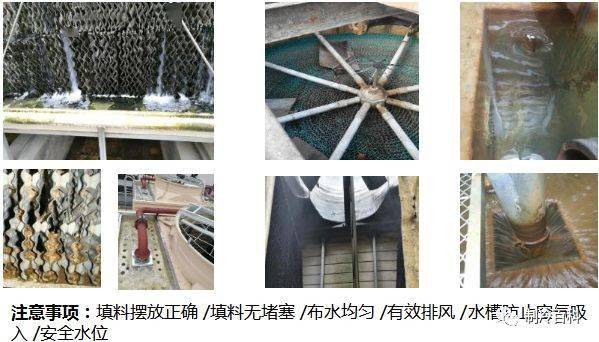

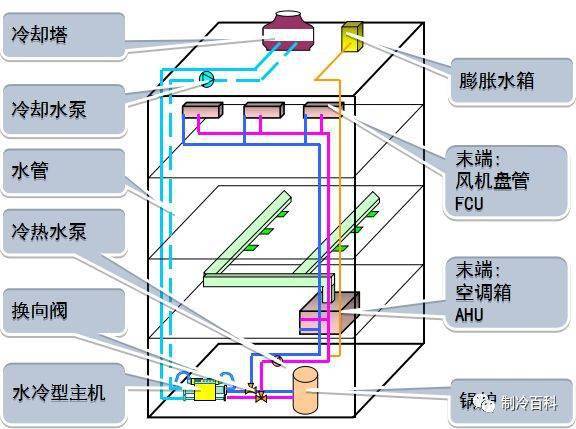

水冷冷水空调机组：以水作为冷热源的,其冷凝侧是水换热器，需要通过冷却水循环水泵工作，配合冷却塔使用。

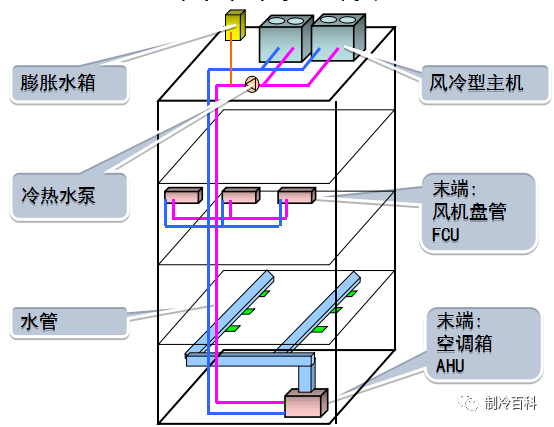

风冷冷水空调机组：以周围空气作为冷热源的，主机冷凝侧是翅片管式换热器加风机电机工作。

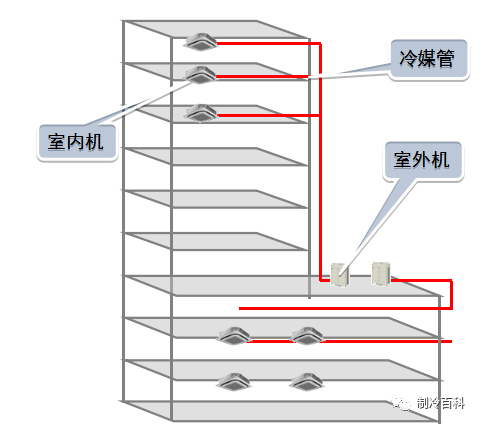

多联机式空调机组：多联机系统简单，只需用冷媒铜管连接室内外机即可；冷媒与空气直接换热，故换热效率高。可对各个房间单独控制。

风冷涡旋热泵机组：自带风机向空气中放热，涡旋压缩机，提供冷热水，一般可以多台模式组合扩容；热泵机组可通过制冷系统四通阀换向可以实现制冷制热，风冷涡旋冷水机组无四通阀只能制冷。

水冷离心冷水机组：

水冷：无风冷排热，通过循环冷却水经冷却塔间接排热至大气；

离心：采用离心式压缩机，容量通常500RT以上；

冷水：产出冷水，向循环冷冻水排冷，冷媒只在主机循环。

水冷螺杆冷水机组：

水冷：无风冷排热，通过循环冷却水经冷却塔间接排热至大气；

螺杆：采用螺杆式压缩机，容量通常500RT以下；

冷水：产出冷水，向循环冷冻水排冷，冷媒只在主机循环。

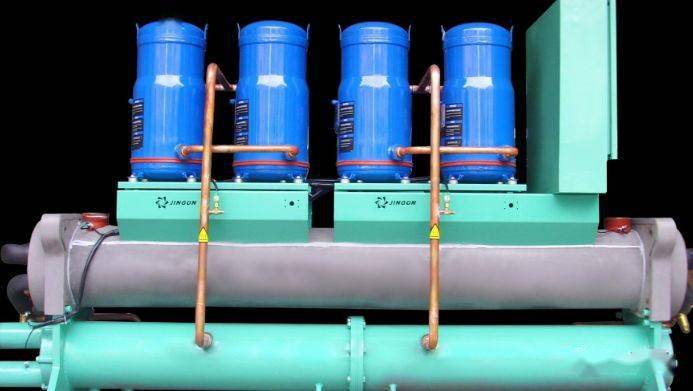

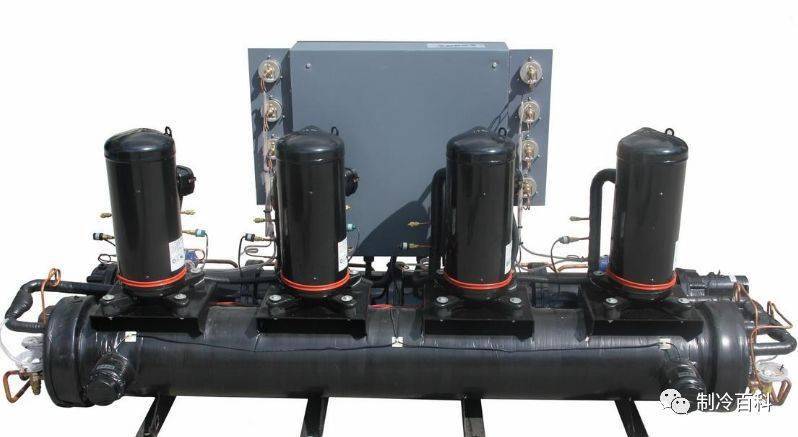

水冷涡旋冷水机组：

水冷：无风冷排热，通过循环冷却水经冷却塔间接排热至大气；

涡旋：采用涡旋制冷压缩机；

冷水：产出冷水，向循环冷冻水排冷，冷媒只在主机循环。

三、冷水机组的开关机操作流程

开机前检查

1、检查电压是否在额定值±10%范围内；

2、检查机组有无故障，各信号指示灯是否正常；

3、检查并确保冷水机组的冷冻水、冷却水进出水阀门开启；

4、检查冷冻水泵、冷却水泵、冷却塔等相关出入水阀门开启；

4、检查水系统的压力及补水设施是否正常；

开机

1、开机机组对应空调末端数量1/3以上；

2、开启冷却塔风机；

3、启动机组对应的冷冻水泵及冷却水泵，启动后需确认冷冻水及冷却水进回水压力及压差是否在合格范围内；

4、进水压力参考值冷冻水：0.24~0.32MPa；

5、冷却水参考值：0.15~0.24MPa；

6、进回水压差参考值：0.05MPa左右；

7、开启机组，压缩机启动后加载过程中需持续观察机组的运行电流、蒸发器压力、冷凝器压力等主控参数，待各主控参数稳定正常后，机组无异常振动、噪音或异常气味方可离开机房。

停机

1、发生停机指令，由冷水机组自行卸载停机；

2、压缩机停止后，过5分钟停冷冻水泵、冷却水泵、冷却风扇。

3、全部关停后，应保持压缩机继续预热；

4、异常情况可使用机组自带的急停按钮停机；

5、逐步关停空调使用末端。

换季停机

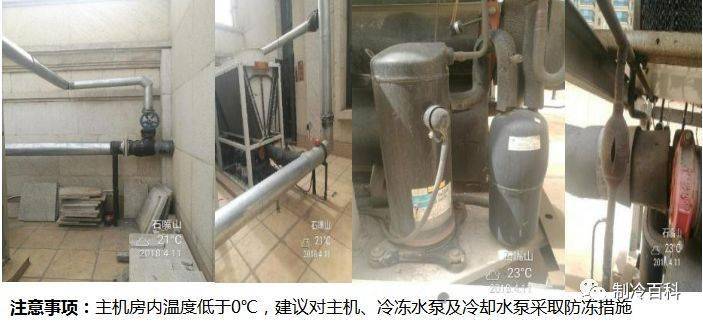

当冬季或者气温极寒时，应对主机、冷冻/冷却水泵防冻；将主机冷凝器、蒸发器进出口关闭，放水阀及放空阀打开，再利用压缩空气将余水吹净，将冷却水及冷冻水管路水排净。

注意：在实际操作中，往往存在着以下几种误操作：

1、开机时未先将不开机组蒸发器上的进出水阀关闭，造成一部分冷水从不开的机组蒸发器内流走，影响工作状态下机组的制冷效果。

2、开机前未将不需要开启的机组上冷凝器的进水阀关闭造成窜水。一部分冷却回水从不开机组冷凝器中流走，减少了正在运行机组冷凝器内的冷却水流量，造成冷凝压力上升。主机的运行电流增加。机组的制冷量下降，严重的还会使机组停止运行。既浪费电，又降低了制冷效果，还容易损坏设备。

3、由于上一项误操作，主机的冷凝压力和冷却水出水温度升高。给操作人员造成误判断。误认为是冷却水量不够而开大冷凝器进水阀和冷却水泵出水阀，有的还增开冷却塔风机，造成水泵、冷却塔风机耗电增加

4、盲目地去增开一台冷却水泵。虽然增开冷却水泵的确可降低冷却水温和冷凝压力，但毕竟一台水泵运转的电能白白浪费掉了。

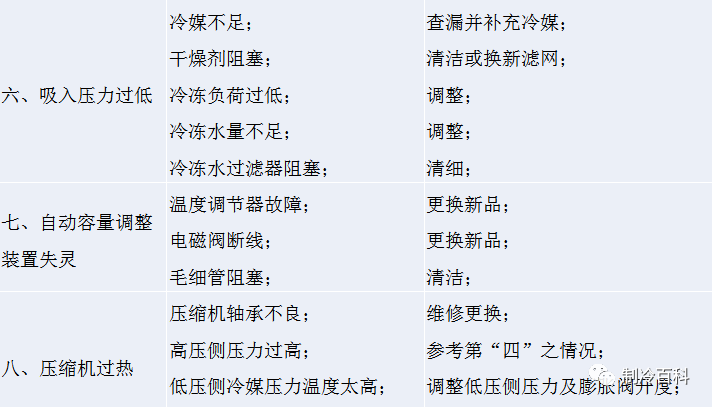

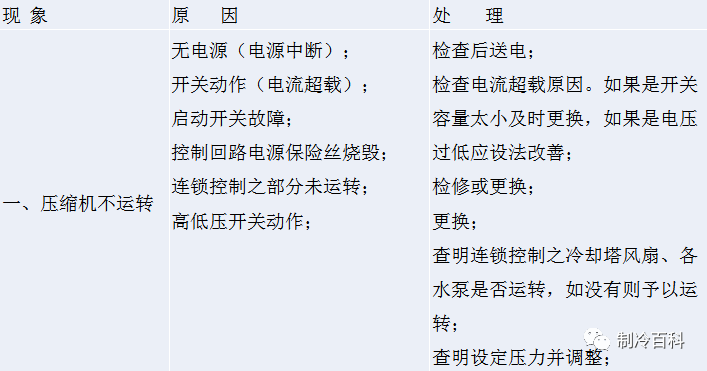

三、常见报警故障处理与案例

空调系统基础知识（氟机）

1、吸气温度过高

吸气温度过高主要是由于吸气过热度增大造成，注意吸气温度高不代表吸气压力高，因为吸气是过热蒸汽。正常情况下压缩机缸盖应是半边凉、半边热。若吸气温度过高则缸盖全部发热。如果吸气温度高于正常值，排气温度也会相应升高。　

吸气温度过高的原因主要有：　

• 系统中制冷剂充注量不足，即使膨胀阀开到最大，供液量也不会有什么变化，这样制冷剂蒸汽在蒸发器中过热使吸气温度升高。

• 膨胀阀开启度过小，造成系统制冷剂的循环量不足，进人蒸发器的制冷剂量少，过热度大，从而吸气温度高。　

• 膨胀阀口滤网堵塞，蒸发器内的供液量不足，制冷剂液体量减少，蒸发器内有一部分被过热蒸汽所占据，因此吸气温度升高。

• 其他原因引起吸气温度过高，如回气管道隔热不好或管道过长，都可引起吸气温度过高。

2、吸气温度过低

吸气温度过低主要是蒸发器供液量偏大导致吸气过热度低造成的。

吸气温度过低原因：

• 制冷剂充注量太多，占据了冷凝器内部分容积而使冷凝压力增高，进入蒸发器的液体随之增多。蒸发器中液体不能完全气化，使压缩机吸人的气体中带有液体微滴。这样，回气管道的温度下降，但蒸发温度因压力未下降而未变化，过热度减小。即使关小膨胀阀也无显著改善。　

• 膨胀阀开启度过大，由于感温元件绑扎过松、与回气管接触面积小，或者感温元件未用绝热材料包扎及其包扎位置错误等，致使感温元件所测温度不准确，接近环境温度，使膨胀阀动作的开启度增大，导致供液量过多。　

• 压机结霜原因：原因1如上；原因二2制冷剂充注量不足，会从蒸发器一直结到压缩机上；原因3由于外部原因制冷剂在蒸发器蒸发不足甚至不蒸发，此时会严重结霜，甚至造成湿压缩。

3、排气温度不正常

压缩机排气温度可以从排气管路上的温度计读出。它与制冷剂的绝热指数、压缩比及吸气温度有关。

排气温度升高的主要原因有：　

• 吸气温度较高，制冷剂蒸汽经压缩后排气温度也就较高；冷凝温度升高冷凝压力也就高，造成排气温度升高。　

• 排气阀片被击碎，高压蒸汽反复被压缩而温度上升，气缸与气缸盖烫手，排气管上的温度计指示值也升高。　

• 影响排气温度升高的实际因素有：中间冷却效率低，或者中冷器内水垢过多影响换热，则后面级的吸气温度必然偏高，排气温度也会升高。气阀漏气，活塞环漏气，不仅影响到排气温度升高，而且也会使级间压力变化，只要压缩比高于正常值就会使排气温度升高。此外，水冷式机器，缺水或水量不足均会使排气温度升高。冷凝压力不正常以及排气压力降低。　

4、排气压力较高

排气压力较高主要是冷凝压力偏高造成，而不是压机自身原因。排气压力一般是与冷凝温度的高低相对应的。正常情况下，压缩机的排气压力与冷凝压力很接近。排气压力偏高会使压缩功加大，输气系数降低，从而使制冷效率下降。

排气压力较高主要原因：　

• 冷却水（或空气）流量小，温度高；　
• 系统内有空气，使冷凝压力升高；　
• 制冷剂充注量过多，液体占据了有效冷凝面积；
• 冷凝器年久失修，传热面污垢严重，也能导致冷凝压力升高。水垢的存在对冷凝压力影响也较大。

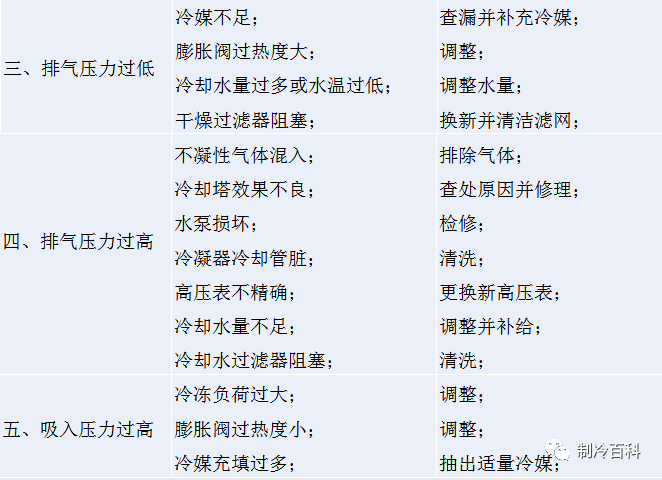

5、排气压力过低

排气压力过低主要是制冷系统管路制冷剂流量偏小甚至停止造成。排气压力过低，虽然其现象是表现在高压端，但原因多产生于低压端。

排气压力过低其原因：

膨胀阀冰堵或脏堵，以及过滤器堵塞等，必然使吸、排气压力都下降。
