什么是 ASIC？

ASIC（专用集成电路）是一种经过精心设计的专用集成电路，用于在电子系统中执行特定功能或功能集。与微波炉或电视盒等日常电子设备中的通用微处理器不同，ASIC 是为特定应用量身定制的，可提供无与伦比的效率和性能。

ASIC 涵盖了各种各样的电子产品，最大限度地减少了对外部电子电路的要求。由于 ASIC 的定制特性，即针对特定应用量身定制，其开发成本可能会更高。然而，在大批量产品设计中，这笔费用是合理的，甚至被认为是划算的。

ASIC 设计的类型

ASIC 设计主要有两种方法：

• 门阵列（半定制设计）
• 完全定制设计

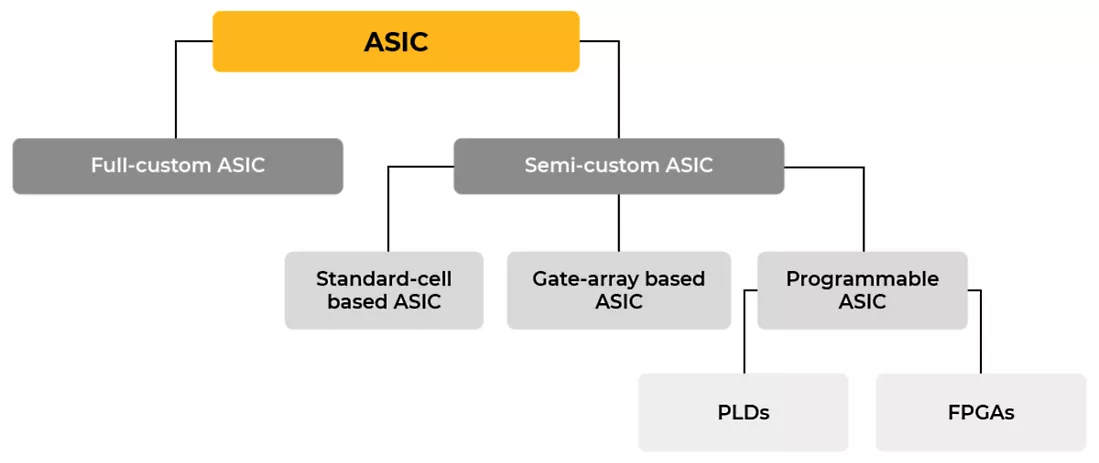

半定制设计分为几类。ASIC的分类如下所示：

有时，可编程 ASIC 被认为与半定制 ASIC 不同。其他 ASIC 分类如下：

全定制设计：全定制方法更复杂、成本更高，但其功能远超门阵列方法。由于设计仅包含必要的门电路和电子元件，并删除了未使用的门电路，ASIC 的尺寸显著减小。这些 ASIC 专为特定用途而设计，并支持最终产品中的特定功能。

半定制 ASIC：这种方法涉及预定义扩散层、晶体管和其他有源器件，以最大限度地减少初始设计工作量，从而降低非经常性工程成本。由于采用了金属化工艺，生产周期显著缩短，与全定制设计相比，金属化工艺速度相对较快。在最终设计阶段，工程师只需操控特定的开关，打开和关闭它们，即可根据所需规格控制芯片的行为。

基于标准单元的 ASIC：这类 ASIC 使用预先设计的逻辑单元（称为标准单元），例如门电路、多路复用器和触发器。标准单元采用全定制设计方法制作，并作为 ASIC 设计的基本构建模块，在确保相同性能和灵活性的同时，降低设计时间并降低风险。

基于门阵列的 ASIC： 这类 ASIC 中，晶体管、逻辑门和其他有源器件在硅晶片上创建和制造，而互连线并非在制造过程中形成。门阵列上晶体管的预定排列称为基阵列，构成门阵列的最小重复元件称为基单元。这种方法具有诸多优势，包括更短的周转时间、更高的逻辑密度以及可定制的接触层。

可编程 ASIC：这类 ASIC 可以在制造完成后在硬件层面进行编程。与针对特定应用定制设计和制造的传统 ASIC 不同，可编程 ASIC 具有一定的灵活性和可重新编程性。可编程逻辑器件 (PLD) 和现场可编程门阵列 (FPGA) 是可编程 ASIC 的典型代表。

ASIC的应用

ASIC 广泛应用于各行各业，每个行业都利用该技术来实现其独特的用途。以下是 ASIC 发挥关键作用的一些主要领域：

消费电子产品：ASIC 在消费电子产品中无处不在，为智能手机、数码相机和智能电视等设备供电。ASIC 能够提供定制化解决方案，从而提升这些设备的整体性能和能效。

电信：ASIC 用于网络设备、路由器和通信设备。其定制设计的特性确保了最佳的功能和数据处理速度。

汽车行业：ASIC 对汽车行业贡献巨大，它们被集成到各种系统中，如发动机控制单元 (ECU)、高级驾驶辅助系统 (ADAS)和信息娱乐系统。

医疗保健：医疗设备、诊断设备和成像系统通常采用 ASIC 来满足精度、可靠性和功率效率的严格要求。

ASIC 设计流程

设计 ASIC 是一个细致的过程，涉及多个阶段，每个阶段都有助于创建高度专业化的芯片。ASIC 设计的关键阶段包括：

规格和要求：这是 ASIC 设计流程的第一阶段，涉及定义规格和要求以启动设计流程。该阶段包括收集相关利益相关者的意见，并将总体产品规格转化为详细的技术规格。必须清晰地列出预期输出、性能目标、功耗目标和其他基本参数。

架构设计： 规格确定后，ASIC 的架构就开始设计了。这涉及确定整体结构、功能模块的布局以及这些模块之间的互连。工程师必须集思广益，仔细考虑性能影响、技术可行性和硬件资源，最终选择出理想的方案，同时确保总成本不超过预算。

RTL 设计： 寄存器传输级 (RTL) 设计涉及使用硬件描述语言 (HDL) 描述 ASIC 的功能。此阶段充当抽象架构设计和物理实现之间的桥梁。

验证： 通过在测试台上测试和仿真设计，验证可确保ASIC满足指定要求。此阶段对于识别和纠正任何设计缺陷或问题至关重要。

综合与实现：在综合过程中， RTL 代码被转换为门级网表，代表 ASIC 的物理实现。该网表被转换为布局布线，并对物理设计进行功耗、速度和面积优化。

签核和流片： 完成物理布局后，下一步是根据代工厂推荐的设计规则验证物理设计。工程师会进行布局与原理图 (LVS) 检查和设计规则检查，并使用仿真工具根据需要修改设计。此过程称为签核。一旦设计通过指定的设计规则，就会进行流片并送往代工厂进行生产。

制造： 最后一步是使用半导体制造工艺制造 ASIC。此步骤需要与能够生产定制芯片的半导体代工厂合作。选择合适的代工厂有助于实现预期结果。

ASIC 的优势

性能优化：ASIC 旨在出色地完成特定任务，仅采用实现特定功能所需的必要电路。其精简的设计带来了无与伦比的性能和效率，在尺寸和功耗方面超越了通用处理器。

电源效率：ASIC 的定制特性允许消除不必要的组件，从而提高电源效率并降低能耗。

空间优化：ASIC 可以根据特定的尺寸进行定制，从而实现电子设备中高效的空间设计。

批量生产成本效益：虽然 ASIC 设计和制造的初始成本可能很高，但由于没有冗余组件，批量生产时成本效益就会提高。

提升性能和效率一直是电子行业的首要任务。ASIC 的应用特定性对整个行业的影响显而易见，它推动着创新并提升了电子设备的功能。要使 ASIC 的设计过程更加高效、快速且经济高效，需要明智地选择设计和仿真软件。随着速度的提升和尺寸的缩小，设计人员必须超越传统技术，应对新兴的多物理场挑战。
