熔接基本原理

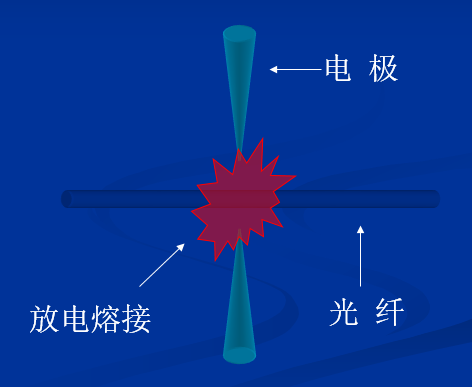

熔接基本原理图
熔接机的熔接原理比较简单，首先熔接机要正确地找到光纤的纤芯并将它准确地对准，然后通过电极间的高压放电电弧将光纤熔化再推进熔接。
PAS制原理

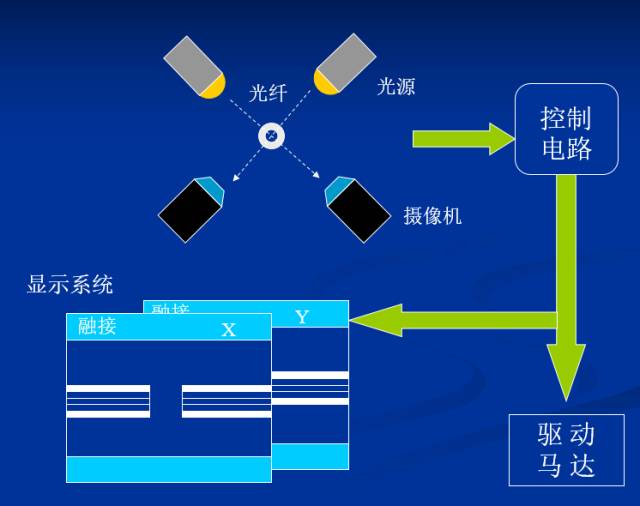

对准原理 示意图
主要通过物镜和反光镜进行成像，然后通过控制电路来驱动马达进行光纤的推进、聚焦、对准，同时通过显示系统把图象显示在屏幕上，目前市场上的熔接机全部采用该原理。
损耗估算原理

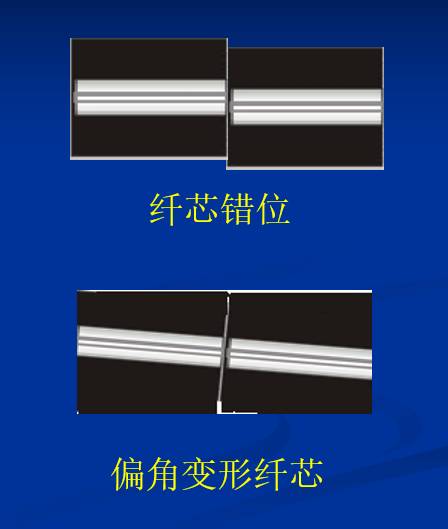

损耗估算 示意图
熔接损耗的估算是根据纤芯接头的错位，变形，端面切割角度，是否有气泡等因素计算出来的。而真正的损耗还是要通过光源、光功率计或OTDR等专用光表测量。
正常熔接步骤
估算的熔接损耗 仪表显示截图
1、光纤检查
光纤被装入熔接机后，做相向运动，在清洁放电后，光纤的运动会停止在一个特定的位置。然后检测光纤的切割角度和光线端面的质量。
2、光纤对准
光纤检查完成后，会按照芯对芯或包层对包层的方式对准，包层的轴偏移和芯的轴偏移会被显示。
3、光纤熔接
执行放电功能，熔接光纤。
4、熔接损耗
熔接完成后，仪器自动显示估算的熔接损耗。
小编微语：
熔接机“热熔”光纤的基本工作原理简要总结如下：
1、对准
目前的熔接机都是两根光纤的纤芯对准，通过CCD镜头找到光纤的纤芯。
2、放电
两根电极棒释放瞬间高压（几千伏，不过是很短的瞬间），达到击穿空气的效果，击穿空气后会产生一个瞬间的电弧，电弧会产生高温，将已经对准的两条光纤的前端融化，由于光纤是二氧化硅材质，也就是通常说的玻璃（当然光纤的纯度高的多），很容易达到熔融状态的，然后两条光纤稍微向前推进，于是两条光纤就粘在一起了。
3、估算
估算熔接后光纤熔接点的损耗数值（指标）。
？？问题？？
根据熔接机的基本工作原理，你认为熔接机估算出的数值，会是光在实际通信是的损耗结果吗？
