1 电路中的自锁环节

自锁环节是指继电器得电后能通过自身的常开触点闭合，给其线圈供电的环节。如图所示的电路图中，辅助电路中并联于启动按钮开关SB2 旁边的KM 常开触点就是自锁环节(此触 电称为自锁触电)。

图中所示的自锁过程是：当QK 闭合后，按动SB2 开关，使KM 线圈立即通电动作，SB2  开关旁边并联的常开触点立即闭合，闭合的触点能给其线圈供电(与 SB2 开关状态无关),即 SB2 开关断开后，接触器KM 靠自身触点供电。

2  电路中的互锁环节

电路中的互锁环节(又称连锁环节)是辅助电路中控制器件之间的相互制约环节。

电路中实现电路互锁的基本方法：一是机械互锁，二是电气互锁。图2-3所示为具有机械 互锁和电气互锁的电路图。

图中两个按钮开关SB2和 SB3 之间是机械连锁，接触器KM1 与 KM2 之间则是电气连锁。按钮开关 SB2 和 SB3之间的机械连锁的接线示意图中可以看出，当先按  SB2 时 ，SB2 的常闭触点断开，而使得SB3按钮常开触点不能接通电源；而当按动SB3 按钮时， 其常闭触点断开，使SB2 的常开触点不能接通电源。当两个按钮同时按下时，则两个开关的常  闭触点都断开，两个开关的常开触点都无法与电源接通，当然辅助电路中的KM1 和 KM2 都不  会得电动作。电气连锁环节是通过KM1 线圈下面串的KM2 常闭触点与KM2 线圈下面串 的 KM1 常闭触点实现的。当KM1 得电动作时，KM2 的常闭触点断开，使KM2 不能得电；同 理，当KM2 得电动作时，KM1 的常闭触点断开，使KM1 不能得电，即两个接触器不能同时 得电动作。电气连锁的作用就在于此，这也是设置电气连锁的目的。

3  电路中的保护环节

保护环节是电路中必不可少的一个环节。电路中的保护环节有短路保护、过载保护、缺相保护、欠压保护、零点保护等，其中短路保护和过载保护较为常见。

1)短路保护

短路保护是指电机、电器和导线的绝缘损坏或发生故障造成短路故障时能使故障短路与其源断开的保护环节。

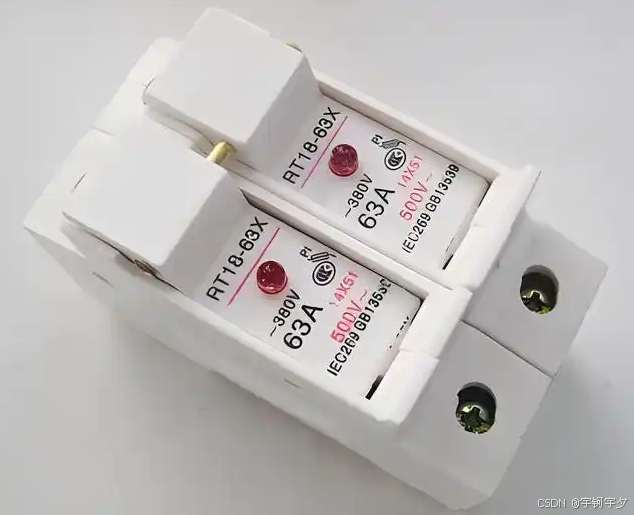

短路保护的常用方法是采用熔断器或断路器。这些保护装置不会因为受起动电流的影响而误动作。因此，电路中要选择合适的熔断器、断路器。在实际电路中，短路保护熔断器都设置在靠近电源的部位，即被保护电路的电源引入位置。

2)长期过载保护和断相保护

电动机长期超载运行时，绕组温升将超过其允许值，造成绝 缘材料变脆、寿命缩短，严重时还会损坏电动机。为了保护电动 机设备，电路中要设置过载保护。常用的长期过载保护元件是热继电器。

热继电器不能兼作短路保护，因为发生短路时，它可能还来 不及动作就已对电器设备造成损坏了，所以电动机应该有断相保 护的环节，即要选用带断相保护功能的热继电器。

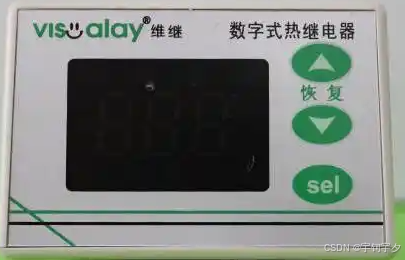

 数字式热继电器

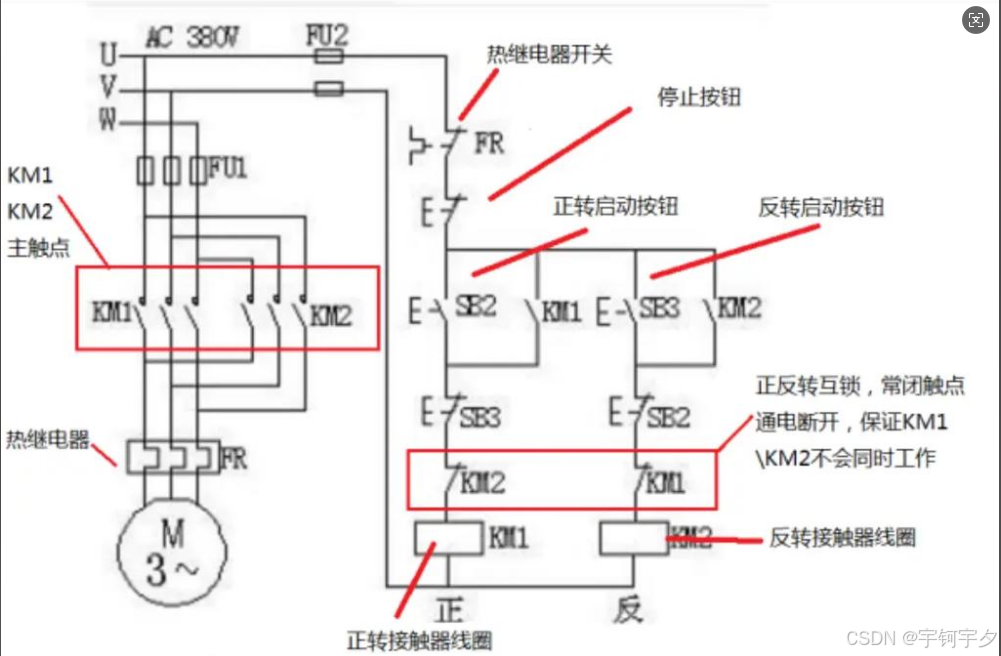

具有短路保护和过载保护的电动机控制电路
