第五节：电路图和实物图
1.已知实物电路,画电路图
1.1首先判断电路连接方式：观察实物图中接线柱上是否有两根或两根以上的导线(连接电压表的导线不考虑),若没有则电路为串联电路,若有为并联电路。
1.2方法一：
1.2.1串联电路图画法:
从电源开始,按照电流的方向用规定的符号逐个顺次把电路的元件画出即可。
1.2.2并联电路图画法:
⑴先干后支法:
①从电源正极出发顺着电流的方向直至遇到接线柱上有两根或两根以上的导线,该接线柱即为分流点,标上A;
②从电源负极出发逆着电流的方向直至遇到接线柱上有两根或两根以上的导线,该接线柱为汇合点,标上B;
③在分流点A与汇合点B之间有电源的部分是干路,没有电源的部分为支路;
④画出干路,并标出A、B点;
⑤画出支路;对照实物图,按照从 A点到B点的元件顺序画出第一条支路;用同样的方法画出其他支路；
⑥检查整理,沿着电流方向,检验有无错误,擦去A、B。

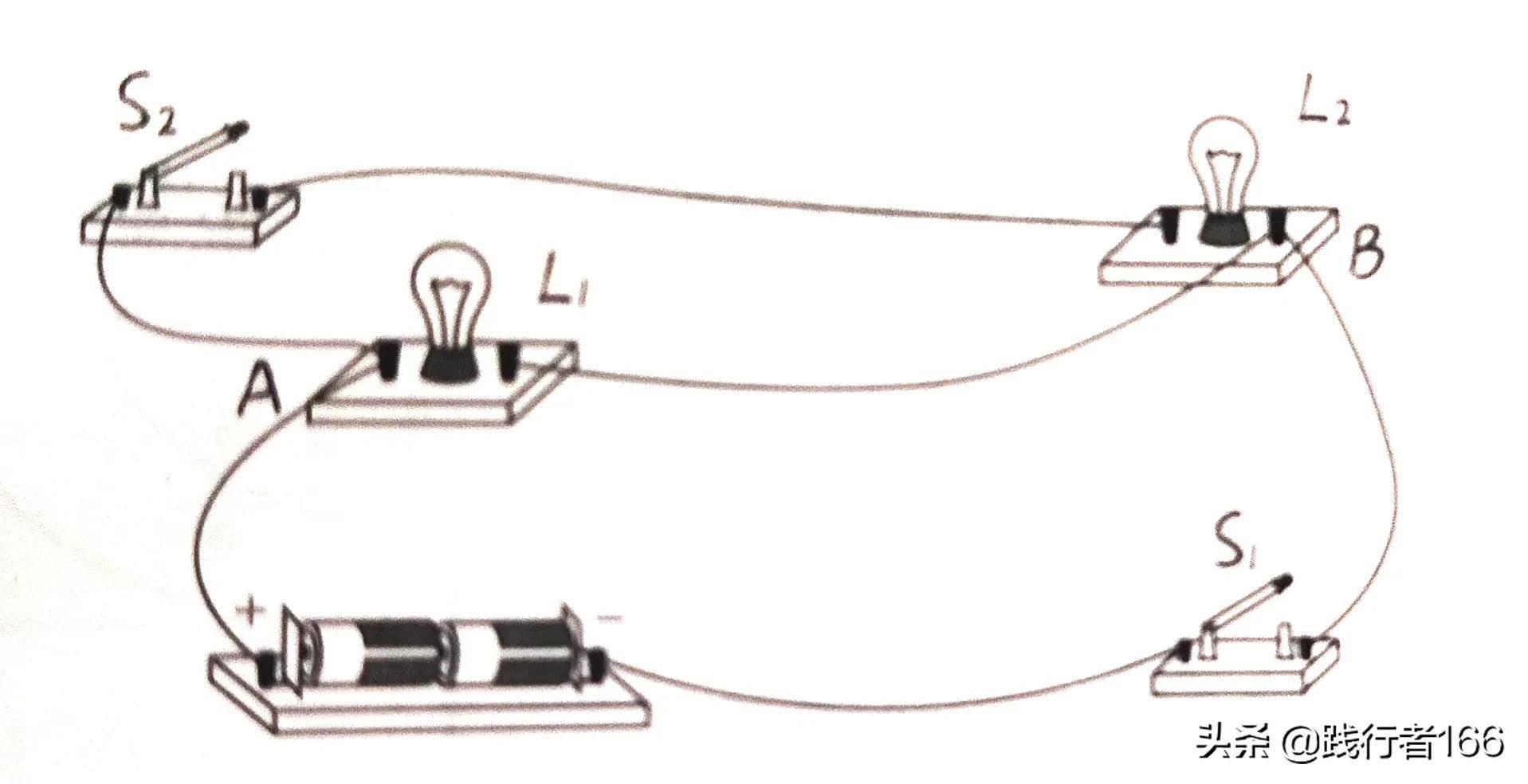

例：根据如图所示的实物图，画出对应的电路图（要求连线横平竖直，尽量使电路图简洁美观）。
分析:1首先进行判断:由接线柱上有两根导线,如图中标出的A点,B点,均有两根导线,可知电,路应为并联电路。
2采用先干后支法

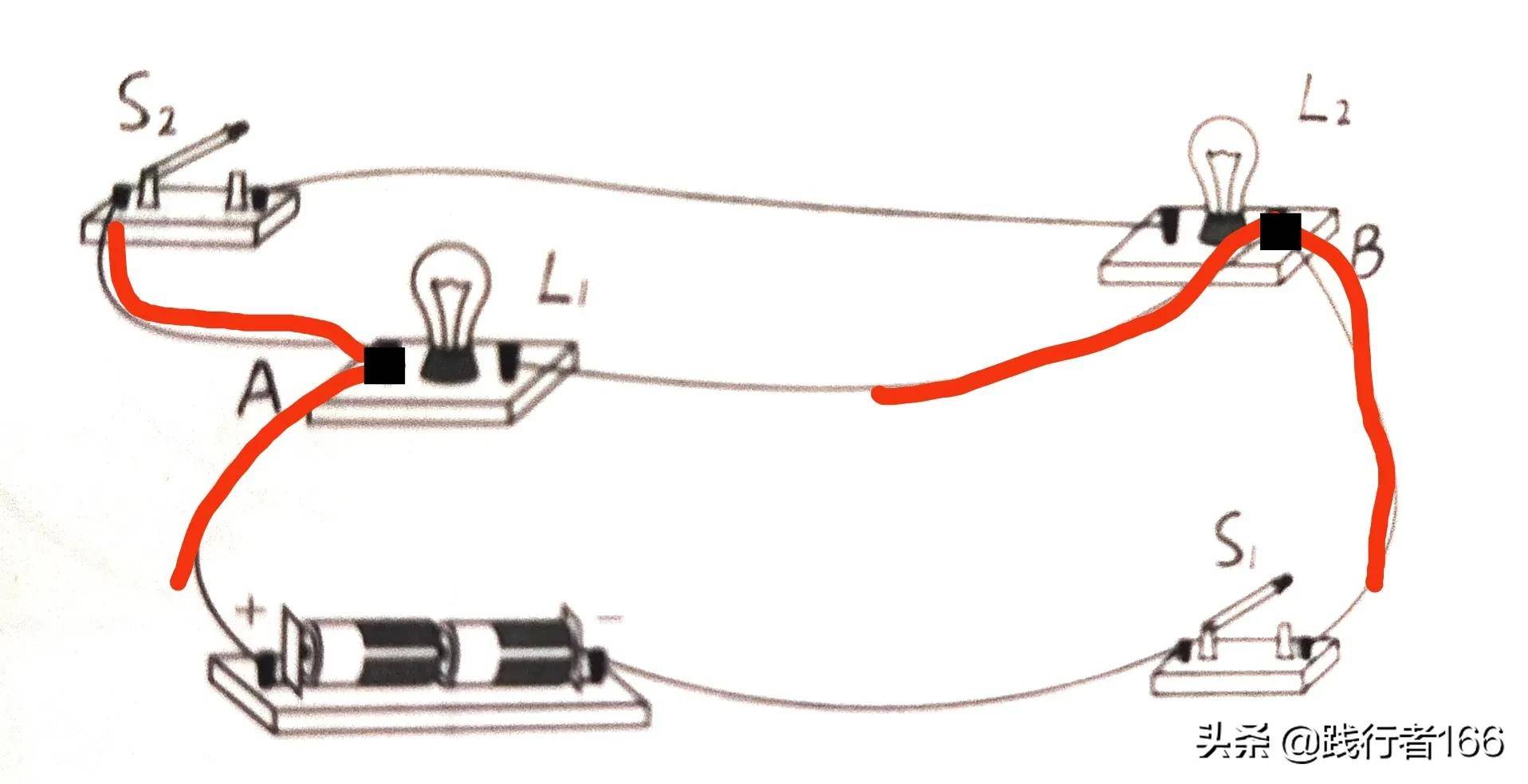

①找到分流点A,汇合点B。

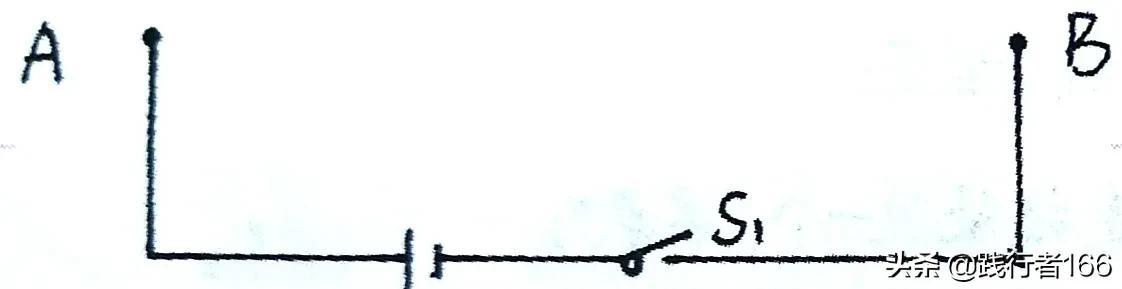

②画出干路:即A、B之间包含电源的部分，包含干路开关。
③画出支路:按照从A点到B点的元件顺序即 A、B之间没有电源的部分。

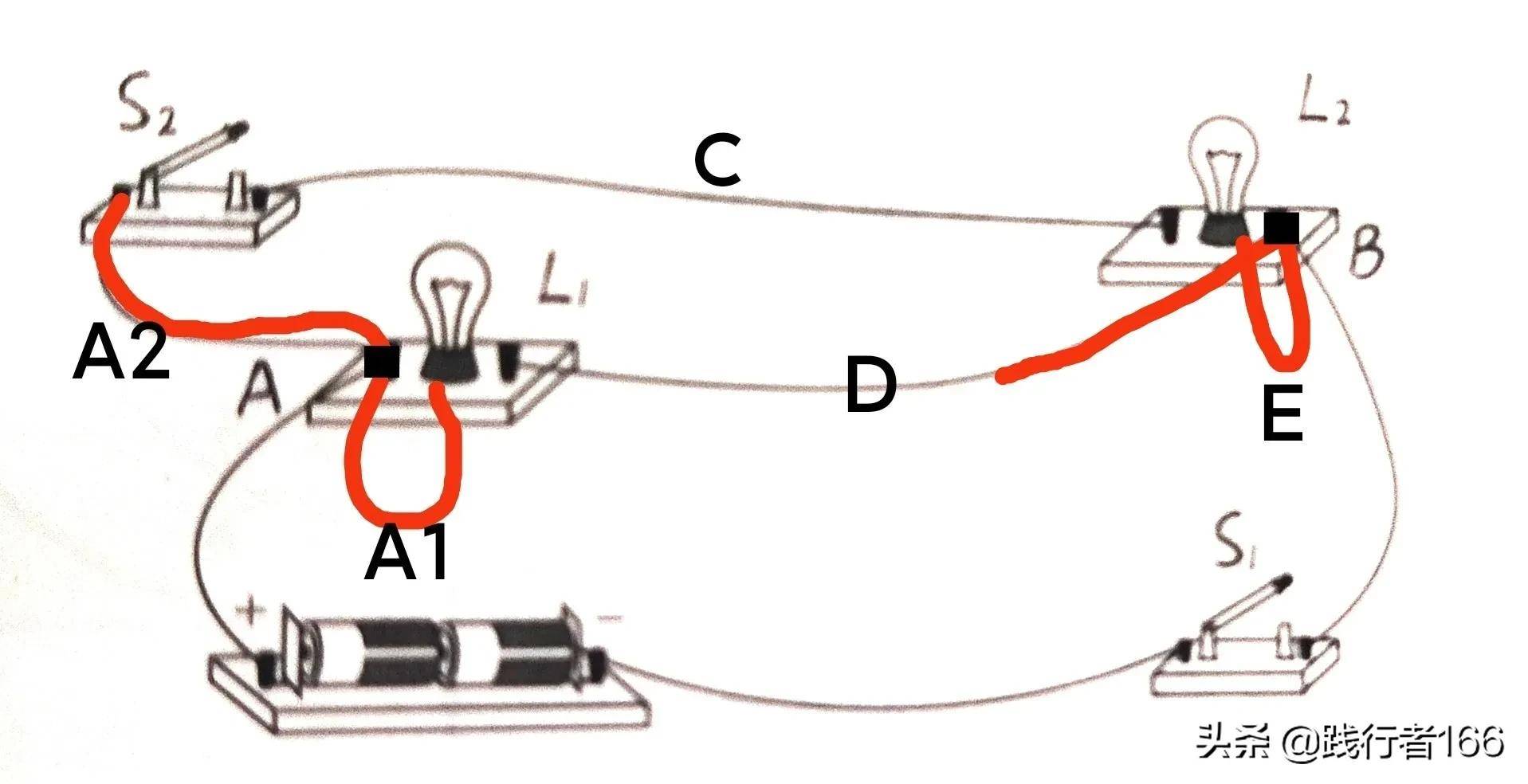

A点分流出两根导线（A1和A2），连接灯泡L1和S2;B点合流两根导线（D和E），连接L1和L2。

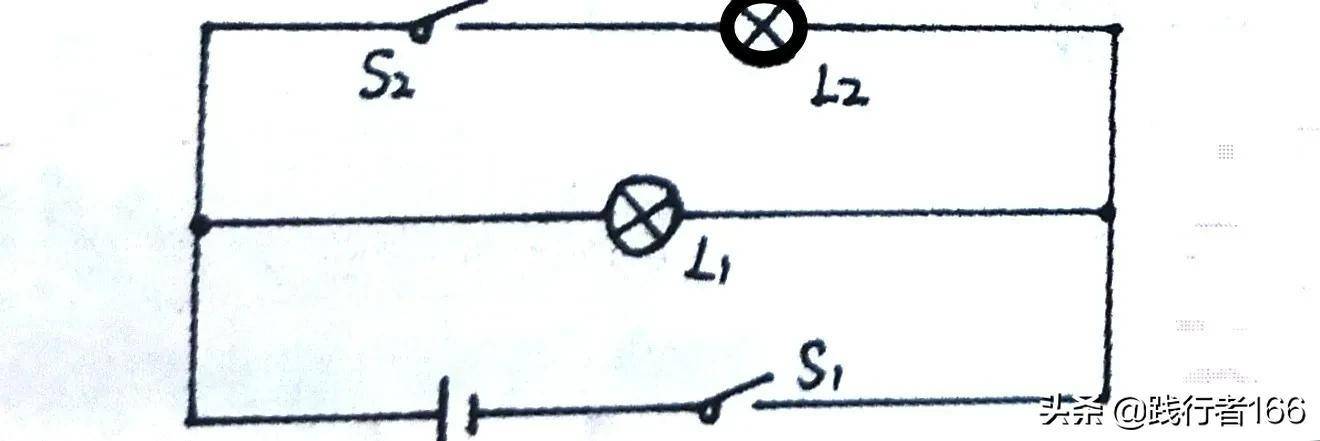

④整理电路,尽量简洁美观。
3标电流方向法

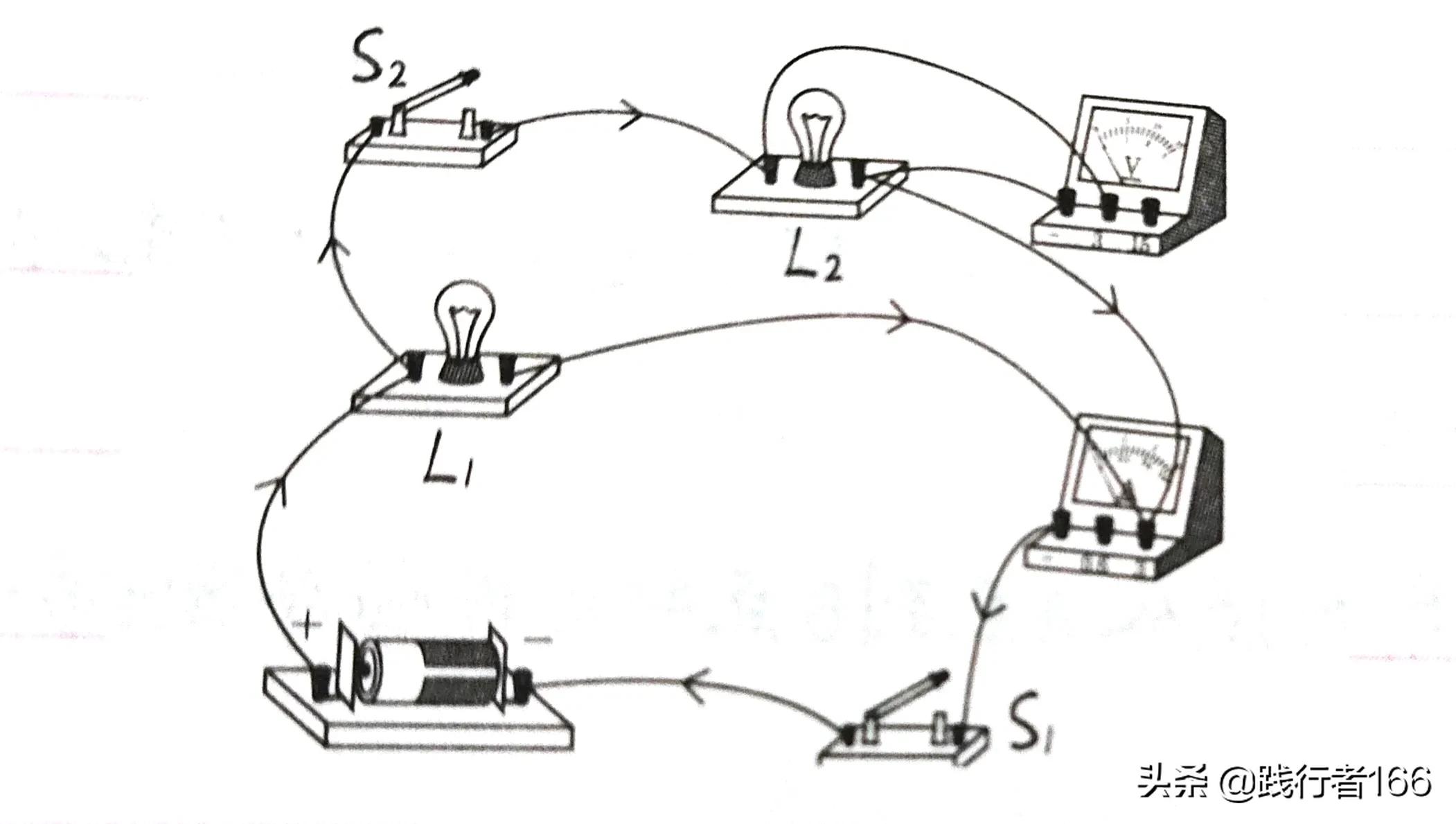

说明:如果图中有电压表,先不要标电压表电流,因为电压表内阻很大，相当于断路。如下图：
分析:从电源正极出发,逐一标明电流方向:

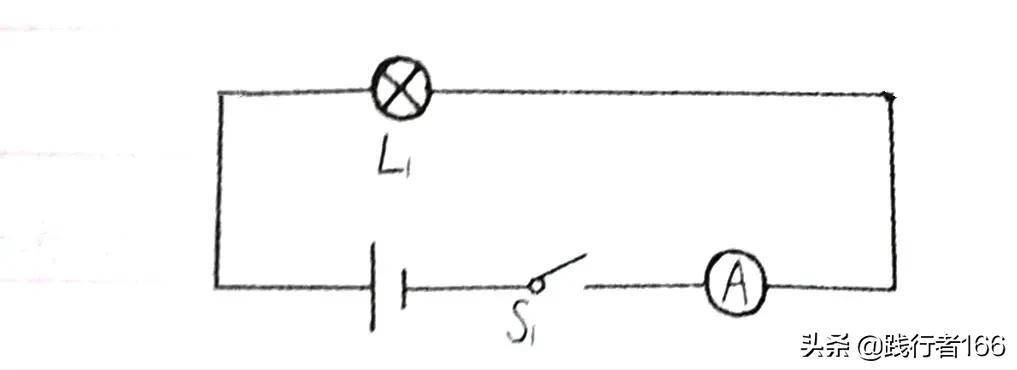

路径一:电源正极、灯泡 L1、电流表、开关 S1,电源负极;
路径二;电源正极、开关S2,灯泡L2,电流表、开关 S1、电源负极。

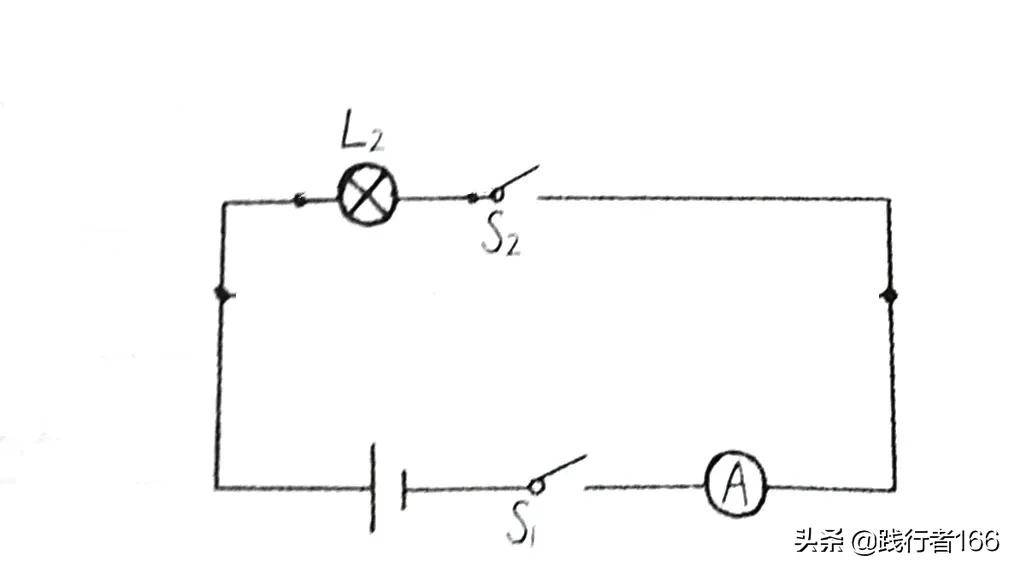

根据分析可知:两条路径中都有电流表、开关 S1,所以开关S1,电流表在干路上，电压表并联在灯泡 L2两端,所以电压表测灯泡L2的电压,由此即可画出电路图。
小结:画电路图时：
(1)导线用笔画线表示,尽量横平竖直;
(2)交叉连接的导线,要在连接处画一个“黑点”;
(3)各元件的摆放顺序要与实际元件位置相对应：

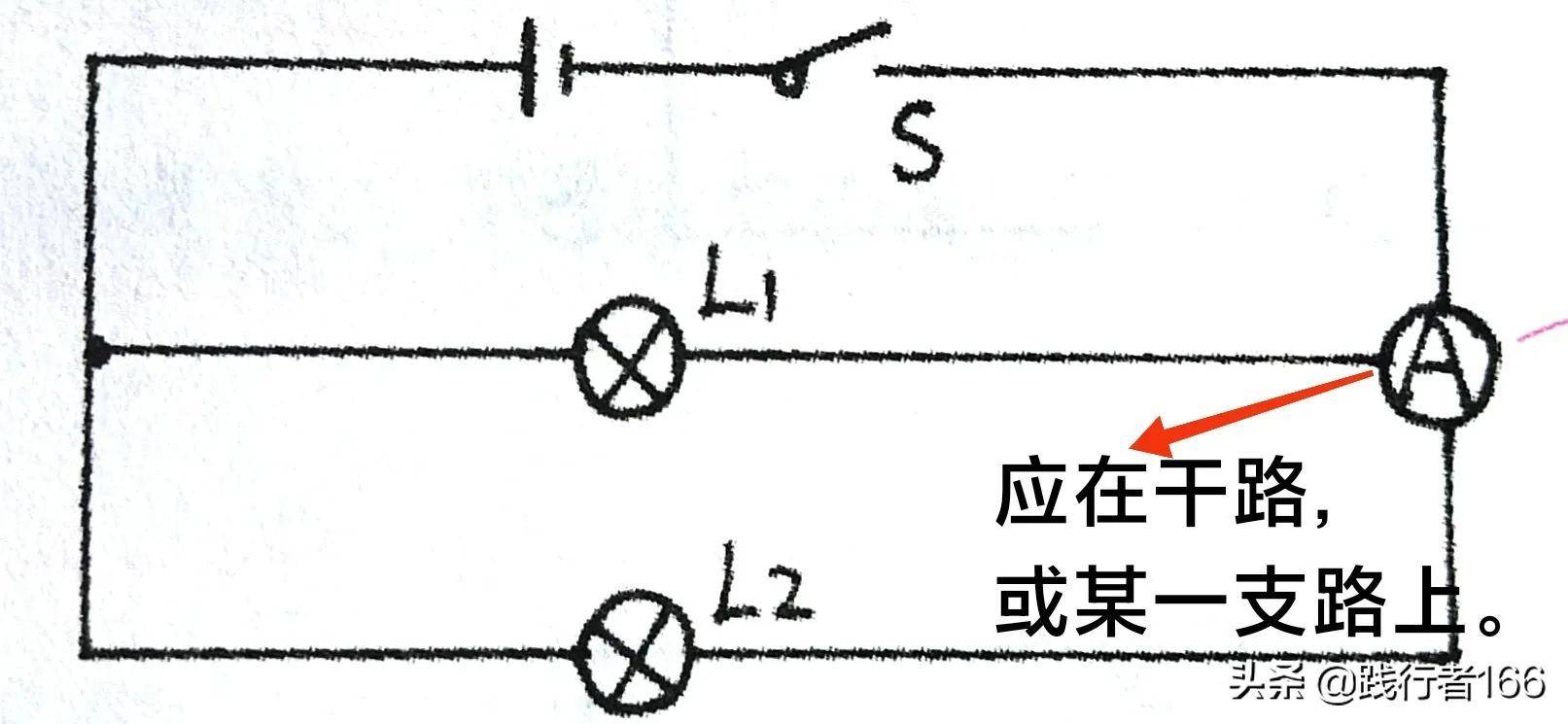

(4)元件不能画在拐角处,如图。
2根据电路图如何连接实物图
2.1方法:一条路径，一条路经的连接。

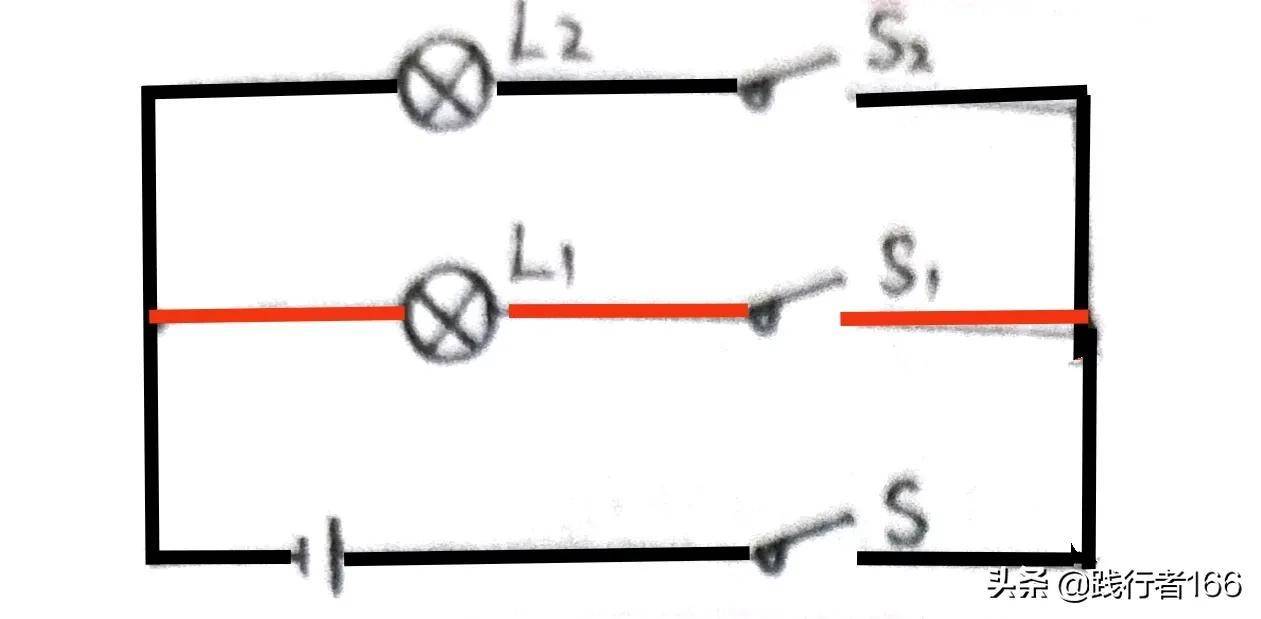

例:如图所示电路图，将所给实物图连接起来。
①分析:仔细分析所给电路图可知，有两条路径:
路径一:电源、开关S、开关S1和灯泡L1;

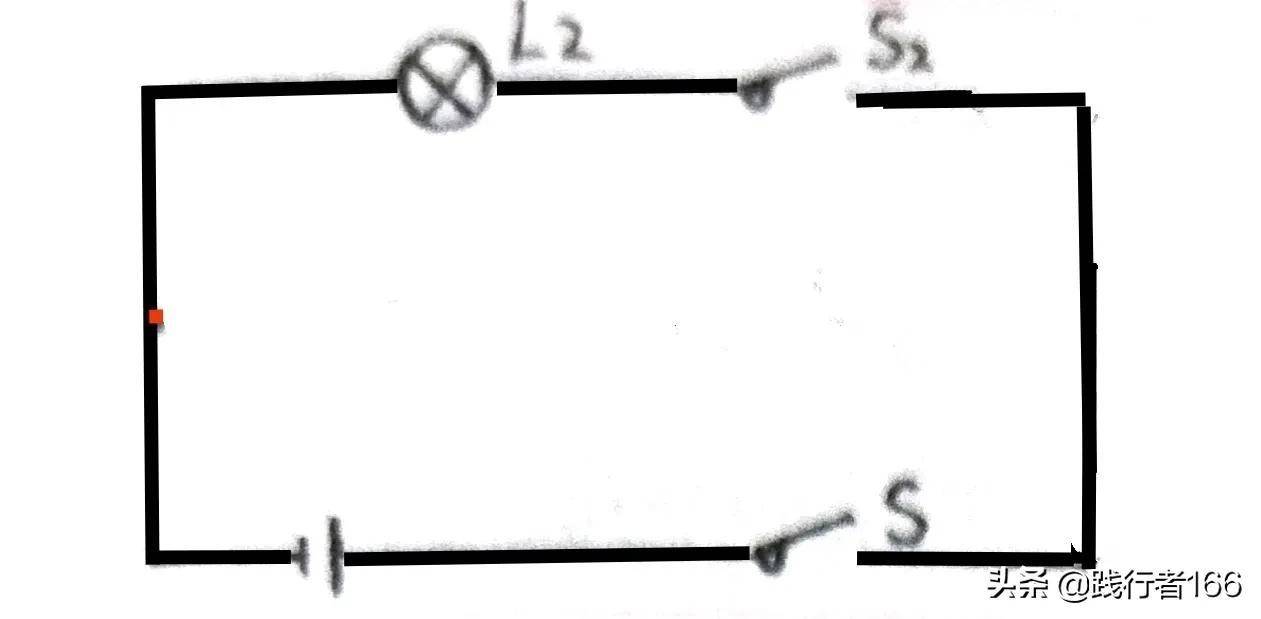

路径二:电源、开关S、开关S2与灯泡L2。

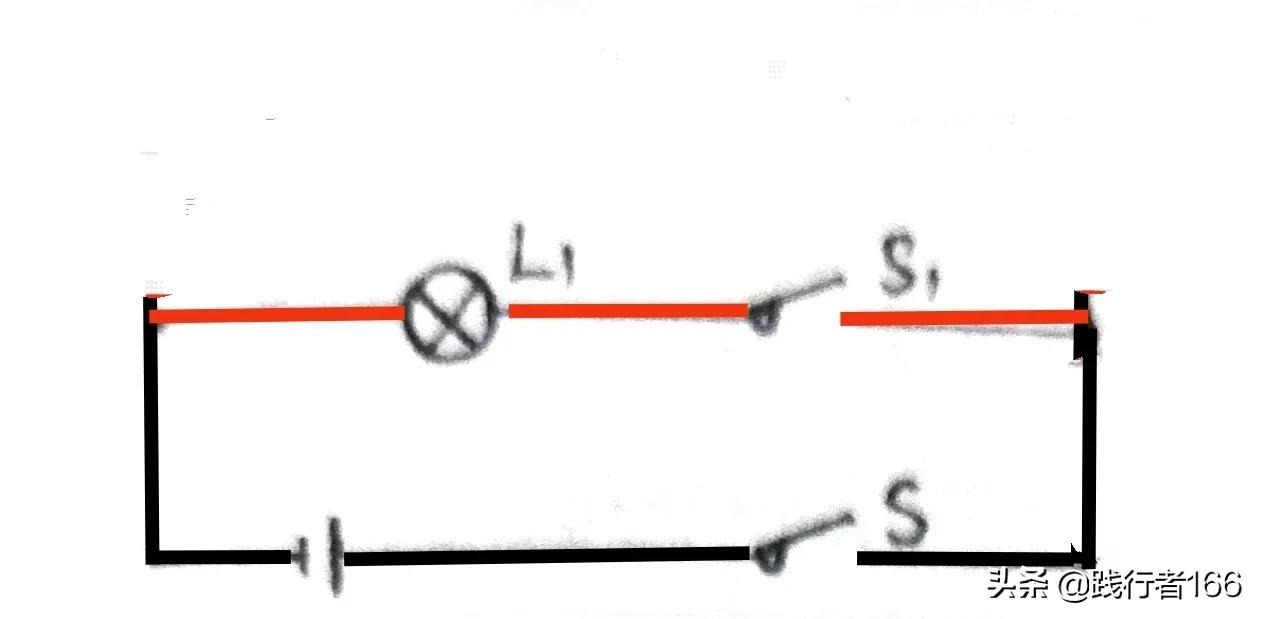

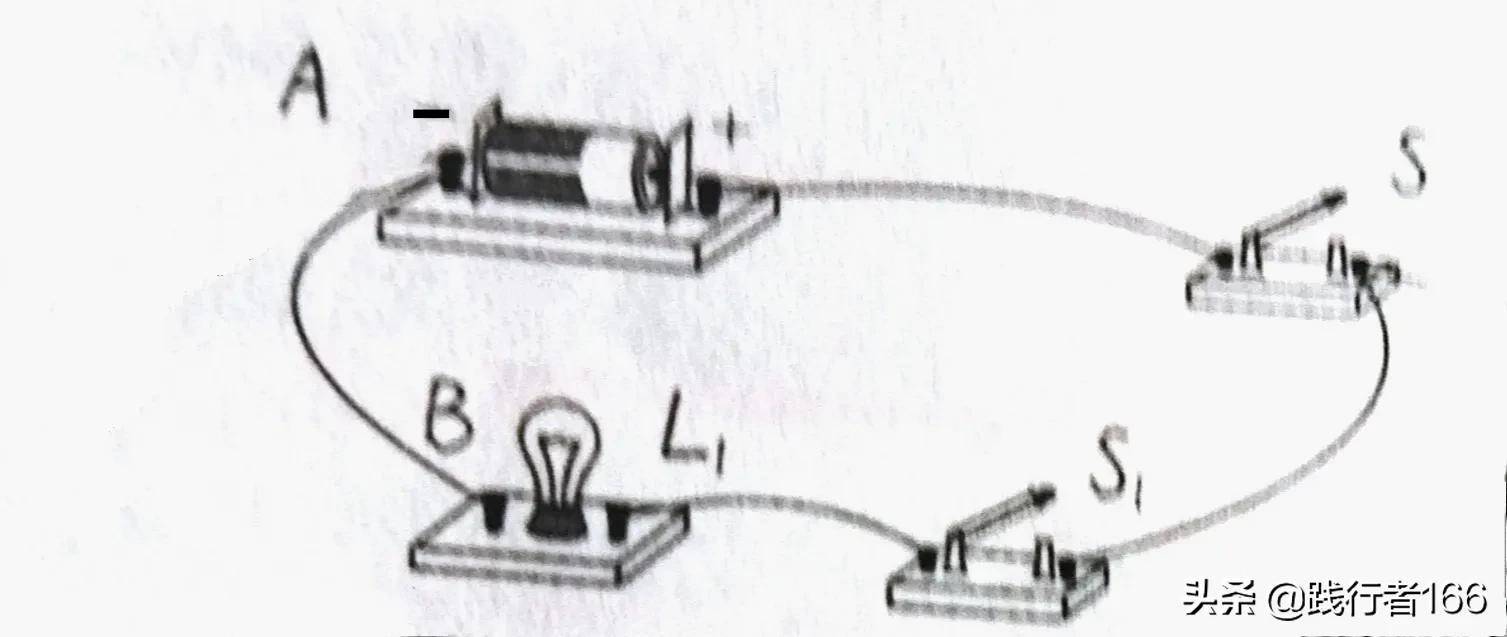

②根据分析，先连接第一条路径。
注:在一条路径上的元件顺序可以变换。

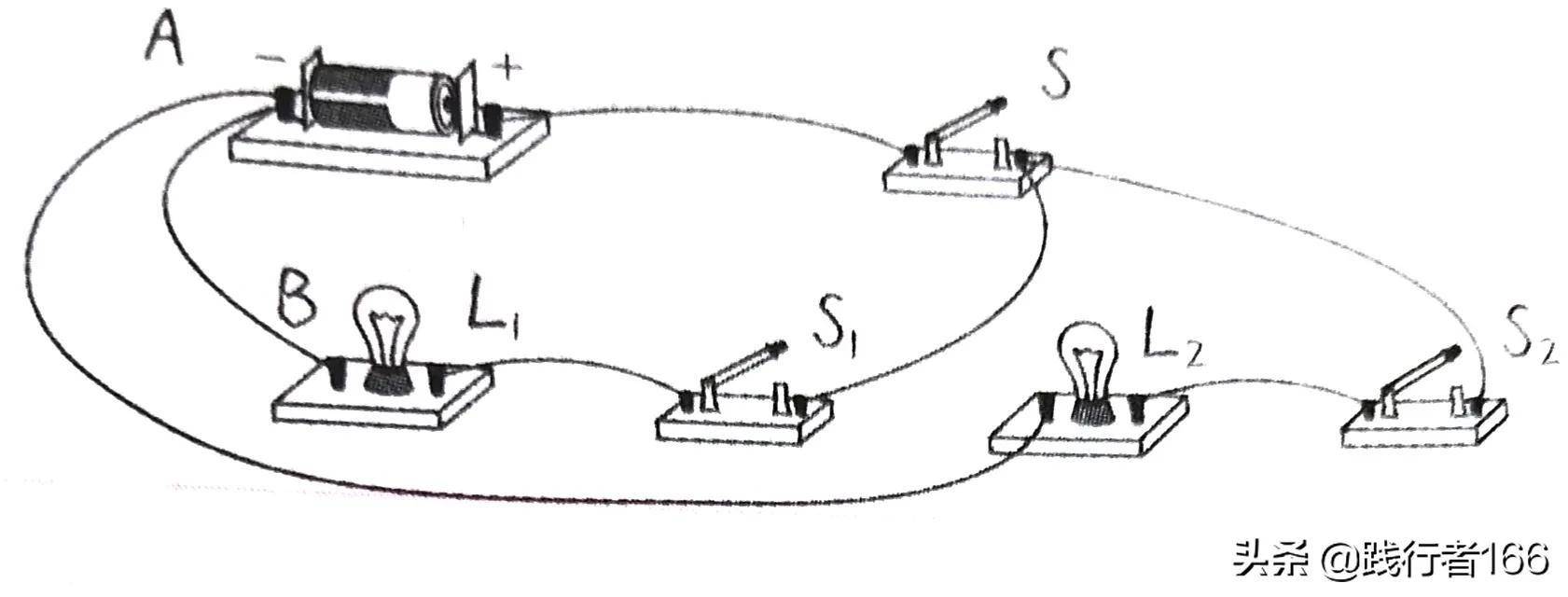

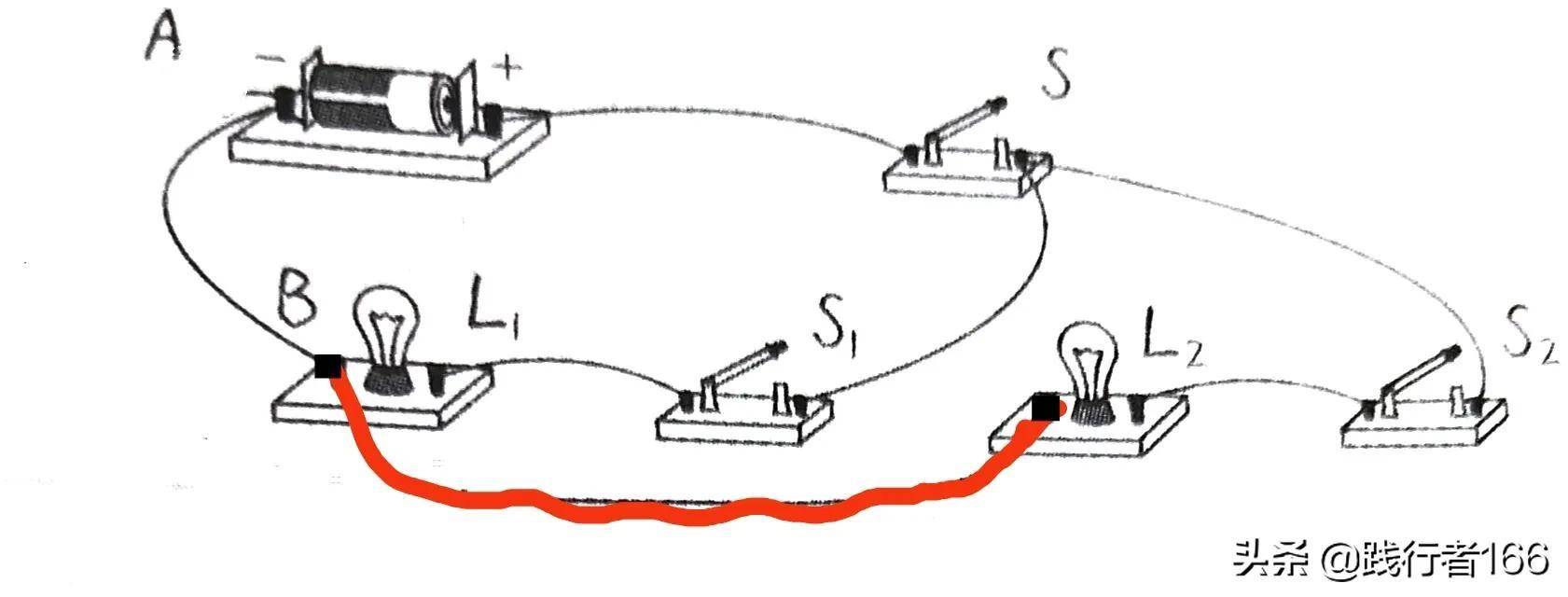

③再连接第二条路径，重复的导线不再连接，最长的导线接头的位置变换一下，因为一根导线的两头是等效的，如下图最长的导线接在A处，可等效接在B处。
④如果线路中有电压表,那么电压表在连接电路时先不连接,待其他元件连接好以后,看电压表测哪个用电器两端的电压,就只需并联在它两端即可。
例如:电压表测L2的电压,只需并联在L两端,如下图所示:
小结:若根据电路图,连接实物电路应注意:
第一，开关必须断开；
第二，导线不许交叉；
第三,将连好的实际电路与电路图对照检查,确定无误后才可以闭合开关。
