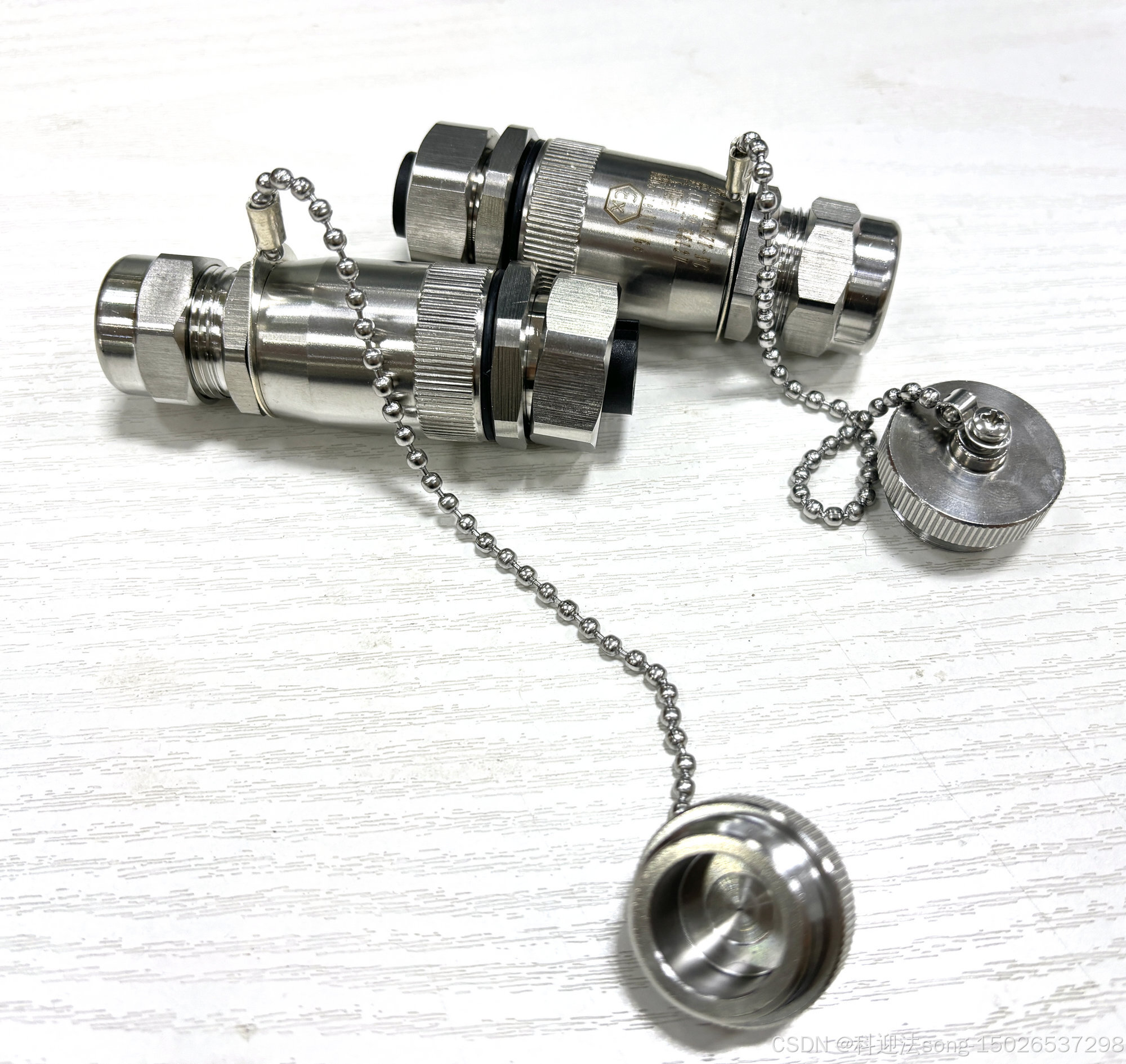

CNEX防爆连接器Exe型作为工业安全领域的关键组件，其3芯、4芯、5芯等多规格设计满足了复杂工况下的电气连接需求。这类产品严格遵循GB3836.1-2010和IEC60079标准，适用于石油、化工、煤矿等存在爆炸性气体环境的场所。本文将深入解析其技术特性、选型要点及实际应用场景，为工程人员提供系统化的参考指南。
一、核心技术特性与认证标准
CNEX Exe系列防爆连接器采用隔爆型（Ex d）与增安型（Ex e）复合防爆技术，壳体通常采用高强度铜合金或不锈钢材质，通过精密加工实现接合面间隙小于0.15mm的设计要求。防护等级达到IP66以上，可在-40℃至+80℃环境稳定工作。其核心优势体现在：
1. 多重密封结构：硅橡胶密封圈与金属隔爆腔体协同作用，有效阻隔可燃性介质侵入

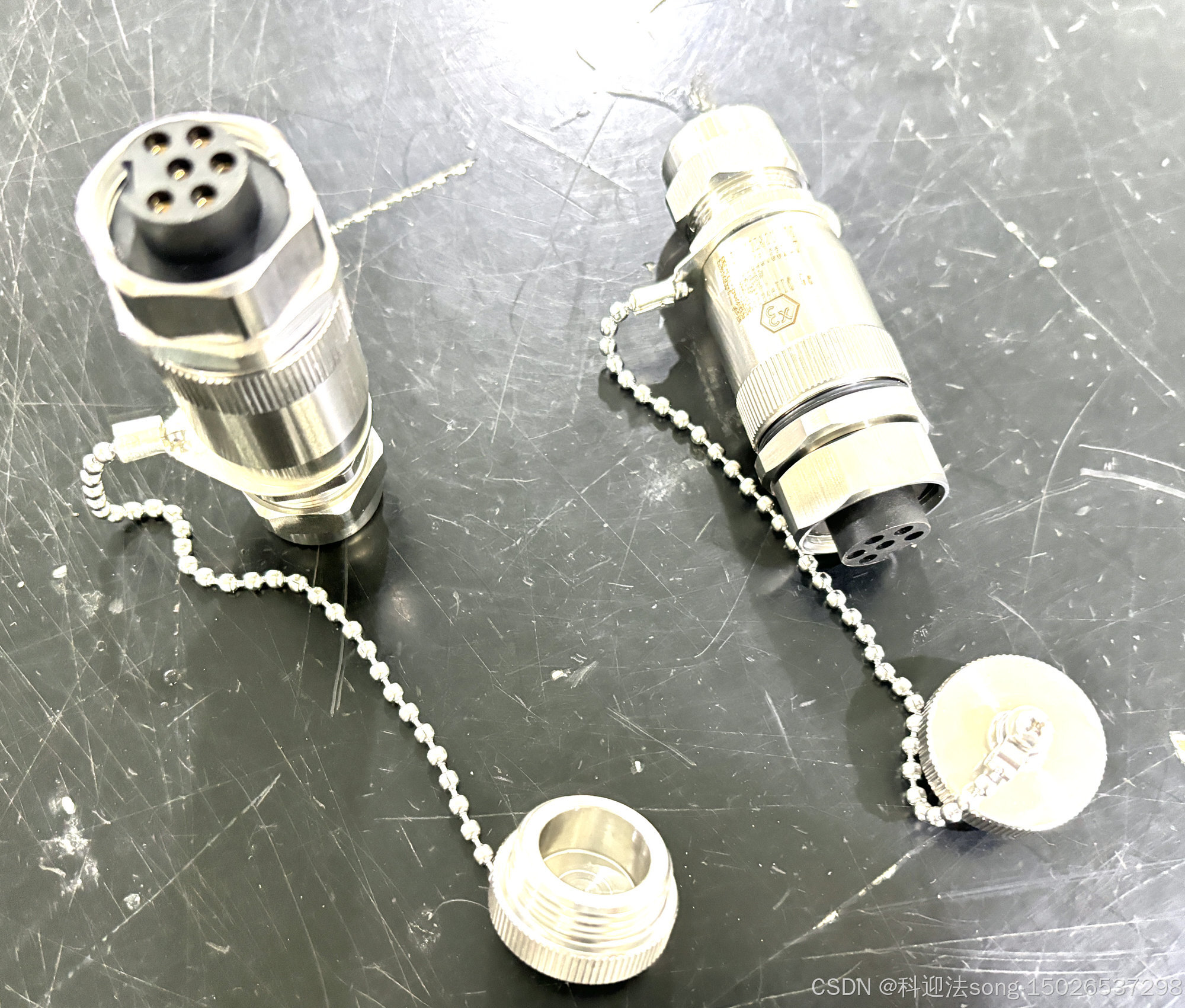

2. 模块化触点系统：3芯/4芯/5芯配置均采用镀金铜合金插针，接触电阻小于0.5mΩ，确保大电流传输稳定性
二、规格选型的技术决策树
面对不同应用场景，需综合考虑以下参数矩阵：
- **电流负载能力**：3芯规格（10A/110V）适用于仪表信号传输，5芯（10A/110V）满足电机动力需求
- **电缆引入方式**：7/8-16UNF多种螺纹规格可选，配套铠装电缆夹紧装置可承受50N抗拉力
- **特殊环境适配**：海洋平台应用需选择316L不锈钢材质+特氟龙涂层版本，防腐等级达到C5-M
典型选型案例显示，某炼油厂加氢装置选用4芯Exe型连接器（型号CNEX-E4-8A），成功解决原有接头在H2S环境下的电化学腐蚀问题，使用寿命从6个月延长至3年。
三、安装维护的工程实践要点
正确的安装流程直接影响防爆性能：
1. **预安装检查**：使用塞尺验证隔爆面间隙，确保不超过标称值的90%
2. **扭矩控制**：M24紧固螺栓需按28±3N·m分级拧紧，过度紧固会导致壳体变形
3. **极性校验**：通过彩色编码系统（3芯：黄绿/蓝/棕；5芯：+黄/绿标识）避免误接线
维护周期建议每2000小时或6个月（先到为准）进行以下检测：
- 绝缘电阻测试（2500V DC下≥100MΩ）
- 接触电阻温差检测（ΔT≤15K为合格）
- 密封件压缩永久变形量（超过初始厚度30%需更换）
五、市场趋势与技术演进
随着IEC60079-47 Ed3.0标准的实施，新一代CNEX产品正朝着以下方向升级：
- **材料革新**：纳米陶瓷绝缘体的应用使工作温度上限提升至150℃
- **数字孪生集成**：每个连接器内置RFID芯片，全生命周期数据可追溯
- **新能源适配**：针对氢能设施开发的特殊密封结构，氢气渗透率＜1×10⁻⁹Pa·m³/s
行业数据显示，2024年全球防爆连接器市场规模已达27.8亿美元，其中亚太地区占比42%。CNEX通过建立青岛/慕尼黑双研发中心，其Exe系列在海上风电领域的市场份额较2020年增长217%。
