▲波浪

▲厚点压花

▲透明

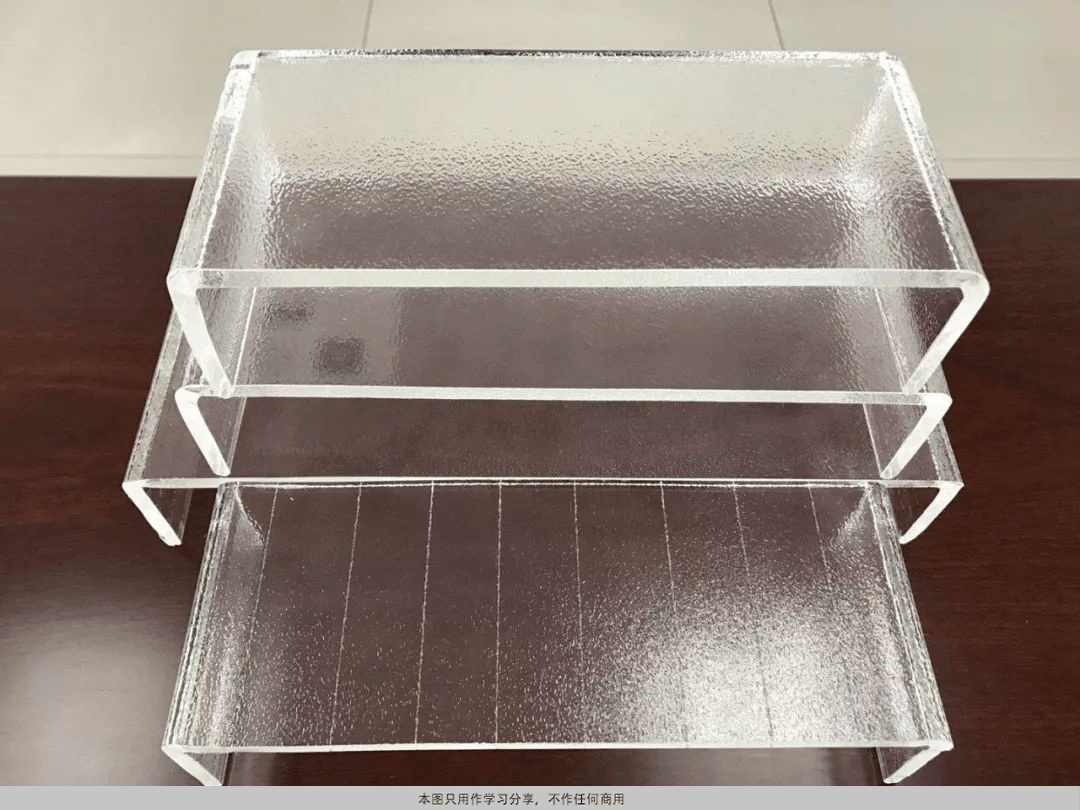

▲细条纹

按颜色分类：无色、彩釉各色、贴膜各色、喷砂或蒙砂（玉砂）效果。常用无色。

▲贴膜各色

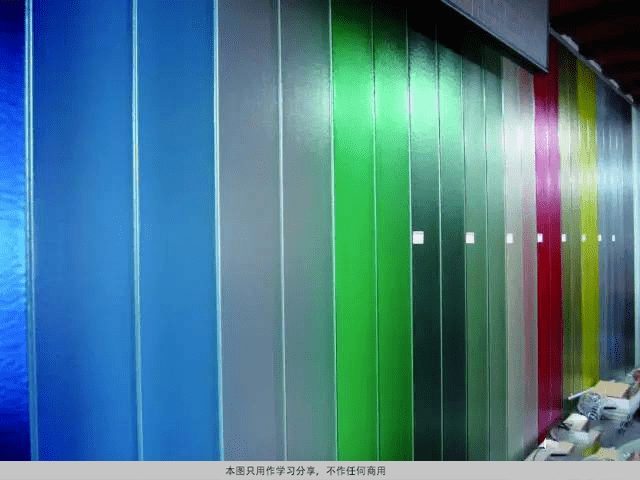

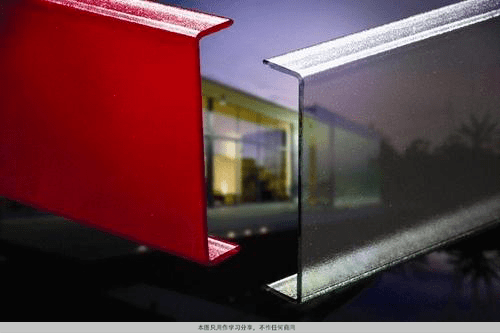

▲彩釉

按强度分类：普通、钢化、贴膜。

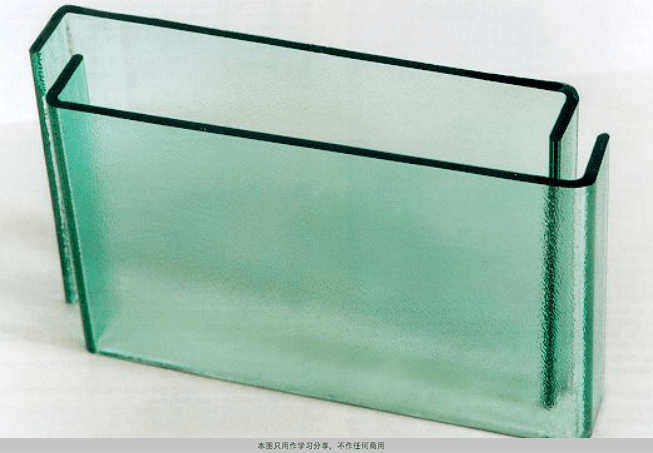

▲普通U型玻璃

按保温性能分类：普通、低辐射low-e、填充保温材料。

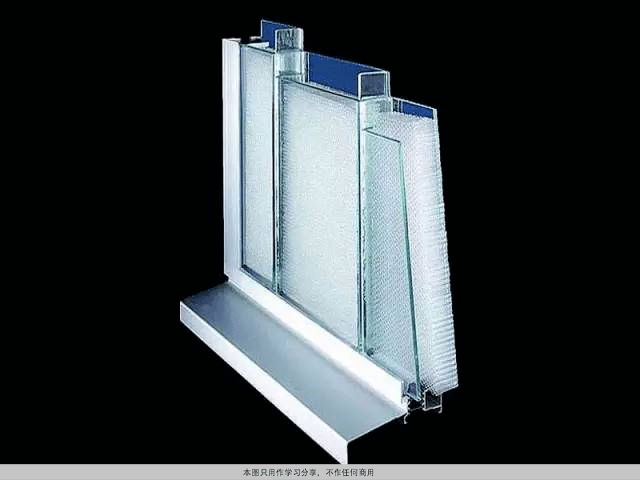

▲填充保温材料

特点与性能

1、多变性：纹理、色彩、形状、安装方式均可定制，以呈现建筑或空间视觉效果。

2、装饰性：透光而不透视，光线柔和而均匀，装饰效果独特，同时具备私密性。

3、环保性：质地轻盈，造价较低，安装简易，可循环使用。

4、实用性：机械强度高、防老化、耐光照、隔音、防火、保温。

作为一种新型建筑节能立面装饰材料，U型玻璃的 环保与实用性能十分优越。

U型玻璃的存在减轻了建筑结构的自重，同时省去墙体粉刷步骤，节约建筑基材的使用，大幅度降低工程造价。

由于其具有较高的机械强度，同时抗酸碱和高湿度性能相对稳定，用于中高层建筑墙体更为坚固安全。

表面纹路的多样衍生出U型玻璃的视觉层次性，在肌理作用下，光线的漫射率得以增强，私密性得到保障。

若以U型玻璃作为建筑外立面，或在其内部嵌入光源，夜晚灯光的加持下，被U型玻璃包裹的室内空间便成为一个柔和的发光体。

安装方式上，采用双排布局的U型玻璃中间存有空气层，因此达到隔音、隔热等改善环境的效果，无论是应用于建筑还是空间，其都是一种同时具备装饰性和结构性等多用途的构件材料。

生产工艺及安装工艺

1、制作工艺

U型玻璃，其原料为废旧玻璃和石英砂，原料在1470℃左右温度下熔化，采用压延成形法连续生产出来，从压延机组出来的玻璃带温度约为 850℃～900℃，连续玻璃带随即被送入U型玻璃成形机，成形后的U形玻璃带要在退火窑中接受退火处理，以保证良好的退火质量。

U型玻璃的生产方法有压延法、辊压法和浇铸法几种，但普遍采用的是压延法。目前国外生产的U型玻璃大部分是无色的，如果想生产彩色的U型玻璃，只需按规定的剂量将着色剂随原料送入琉璃炉加以搅拌，使玻璃着色均匀。为提高光的漫射率或增强U型玻璃的装饰效果，还可采用刻花压延辊，以便在玻璃表面压出小花纹等理想图案。

2、U型玻璃要求：

1、U型玻璃的端面和平面应无锯齿状缺口或裂纹。

2、各独立的U型玻璃构件应支撑在具有均匀弹性的衬垫上。

3、U型玻璃与临近的金属件、混凝土和砂浆结构之间不能有硬性接触。

4、U型玻璃上端与临近的上部结构之间的空间缝隙不应≤20mm~25mm，以适应其变形，便于安装更换。

5、当玻璃与边框的间隙过大时应用柔性材料填充再用硅胶予以密封。

6、密封材料，通常有聚硫塑料、硅 酮胶、柔性聚氯乙烯等，用于U型玻璃与固定件之间的密封。

7、U型玻璃之间的缝隙，必须用耐腐弹性密封材料填充。

3、安装工艺

1、将铝型材框料，用不锈钢螺栓或铆钉固定在建筑物上。

2、将U型玻璃内面仔细擦洗干净，再镶入框架。

3、将起稳定作用的缓冲塑料件，截成相应长度，放入固定的框架内。

4、当U型玻璃安装至最后一块时，出现洞口的宽度余量不能装入整块玻璃时，可将U型玻璃沿长度方向裁切以满足剩余宽度。但安装时应将裁切过的U型玻璃先进入边框，再按第5条要求安装。

5、安装最后三块U型玻璃时，应先让两块玻璃进入边框，再装第三块来封扣。

6、调整U型玻璃之间的温度伸缩间隙，尤其在年温差较大的地域。

7、U型玻璃高度不大于5m时，边框垂直度的允许偏差为5mm；U型玻璃水平宽度大于2m时，横向构件水平度的允许偏差为3mm；U型玻璃高度不大于6m时，构件跨向挠度的允许偏差小于8mm。

8、清洁玻璃：一面墙体完工后，清洁表面遗留痕迹。

9、在边框与玻璃间的缝隙中塞入弹性垫条，垫条与玻璃和边框接触面不得少于12mm。

10、在边框与玻璃，玻璃与玻璃，边框与建筑结构体的接缝中,填入玻璃胶类弹性密封材料或硅酮胶密封。

11、边框承受的荷载应直接传给建筑物，U型玻璃墙体属非承重墙体不可受力。

12、玻璃安装的同时，要将内表面檫拭干净，安装完毕后，再将外表面的污垢檫拭干净。

应用

U型玻璃作为一种新型建筑墙体材料，除了具有特有的保温、节能、隔声、透光不透视的优点外，也具有较好的力学性能。大多数用于公建建筑，例如场馆、办公楼、学校、酒店、厂房、交通建筑、住宅等非承重的外立面墙体、幕墙、门窗、隔断、装饰等部位。

▲上海玻璃博物馆U玻光面彩釉

▲ 深圳湾超级总部基地实景，超白u型玻璃

▲万和昊美艺术酒店

结语：

U型玻璃的制造技术已经十分成熟，可以完全满足现代空间装饰对于设计艺术的追求。随着市场普及和认知度的不断提高，U型玻璃也将成为现代城市发展不可缺少的绿色建材，大大地提高人类的安居环境品质！

部分资料来源于网络

END
