1.特性
● 输出功率
- 2 x 11W @12V,6Ω,THD+N= 1%
- 2 x 15.5W @12V,4Ω,THD+N= 1%
- 1 x 21W @12V,4Ω,THD+N= 1%
- THD+N< 0.04% @12V,6Ω,1W, 1kHz
● 供电电压范围
- 7.5V-18V
低导通阻抗 RDs(on):140mΩ
● 固定增益：
- 26dB
● 低静态功耗
- > 90% Class D效率
● 支持省电感方案
- 输出使用磁珠
- 省电感时可以通过EN55013和EN55022 EMC标准
- 无需外部散热器
● 灵活的音频解决方案
- 单端或差分模拟输入
● 集成保护和自动恢复
- 引脚对引脚、引脚对地和引脚对电源短路保护
- 热保护、欠压保护和过压保护
- 功率限制器和直流扬声器保护
- 封装：TSSOP28PP

2.应用
● 电视和显示器
● 智能家居
● 智能音响

3.说明
● AU3110M是一款10W每通道、高效率、低空闲电流D类立体声音频放大器。它可以驱动负载低至3.2Ω的立体声扬声器。在BD模式下，它消耗的空闲电流仅为16mA（12V），从而实现更长的音频播放时间并改善蓝牙扬声器、电池供电设备和其他对电源敏感的应用程序。
● AU3110M具有扩频控制的高级EMI抑制功能，可以使用廉价的铁氧体磁珠滤波器，同时满足降低系统成本的EMC要求。
● AU3110M可以支持最低7.5V工作电压，提供了7.5V-18V的宽供电电压范围。
● 为了进一步简化设计，AU3110M集成了重要的保护功能，包括欠压、过压、功率限制、短路、过热以及直流扬声器保护。所有这些保护都带有自动恢复功能。

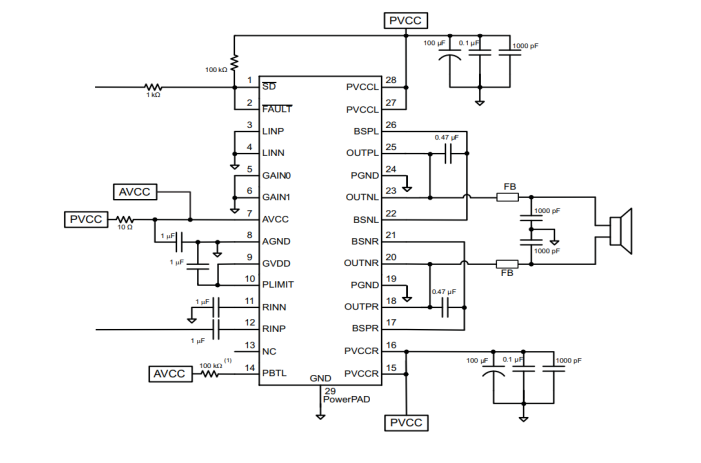

4 应用电路

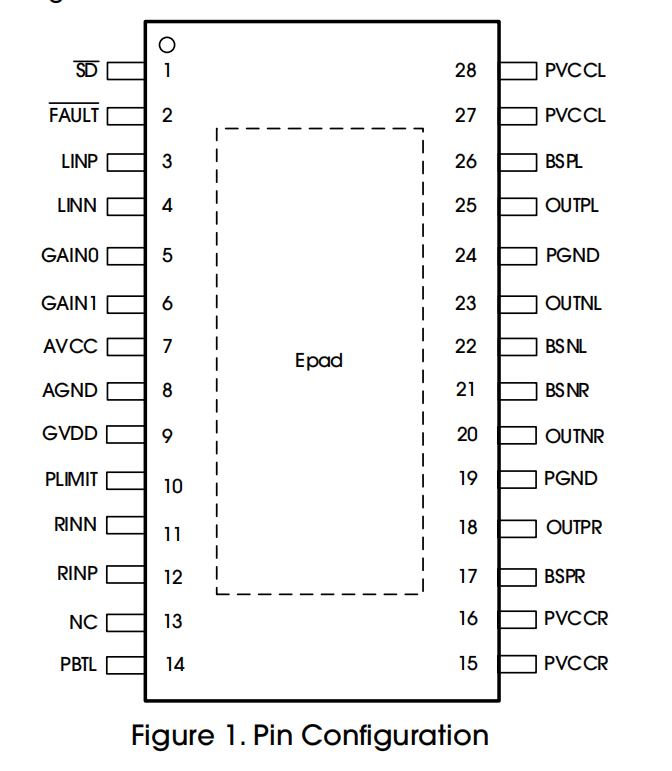

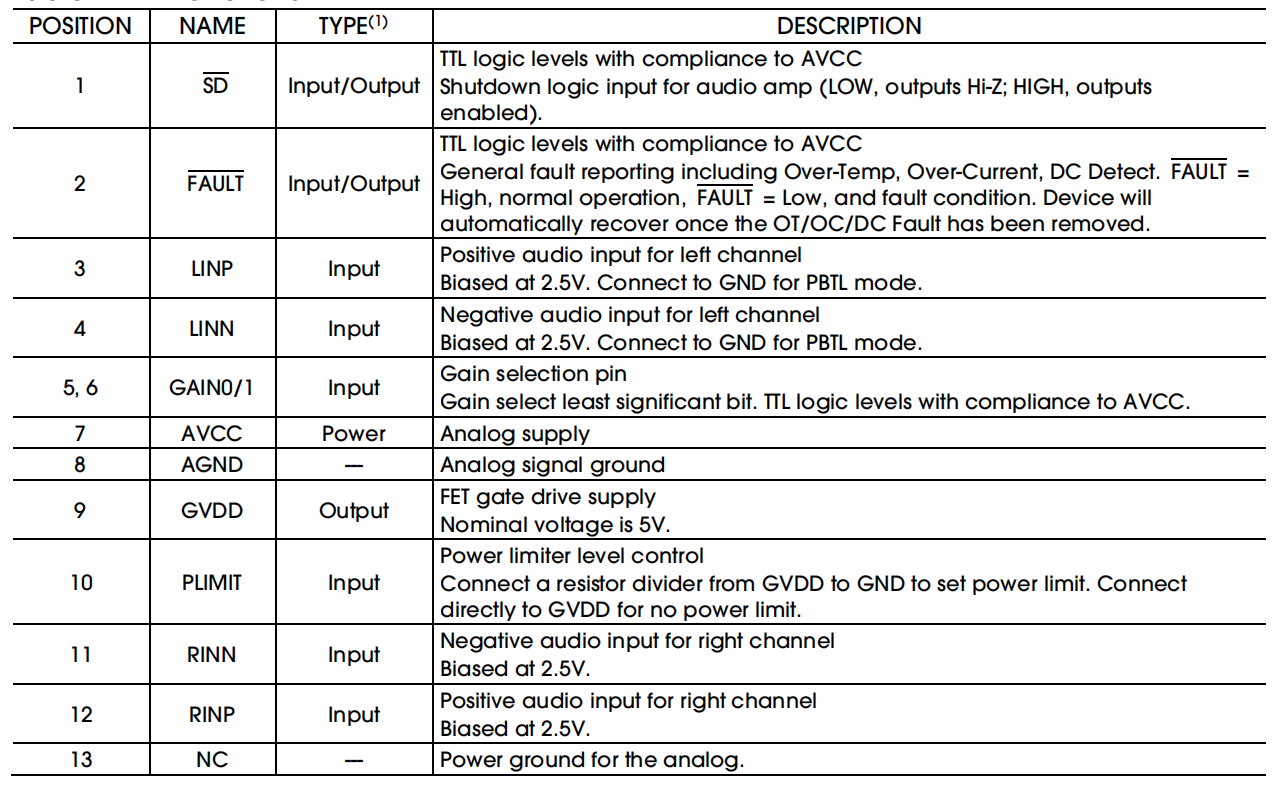

5 管脚配置
