•热过载保护

•短路保护

•输出转换SOA保护

•2%输出电压公差（A版）

•在扩展温度范围内保证（A型）

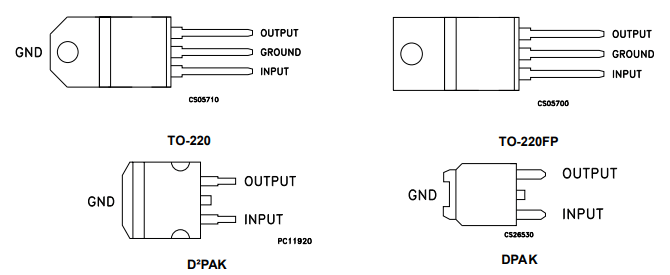

引脚配置

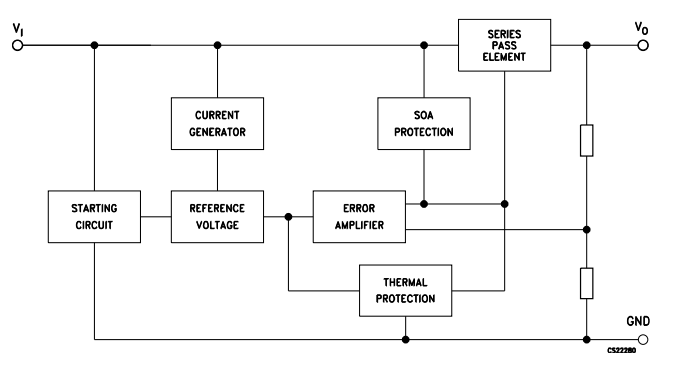

功能框图

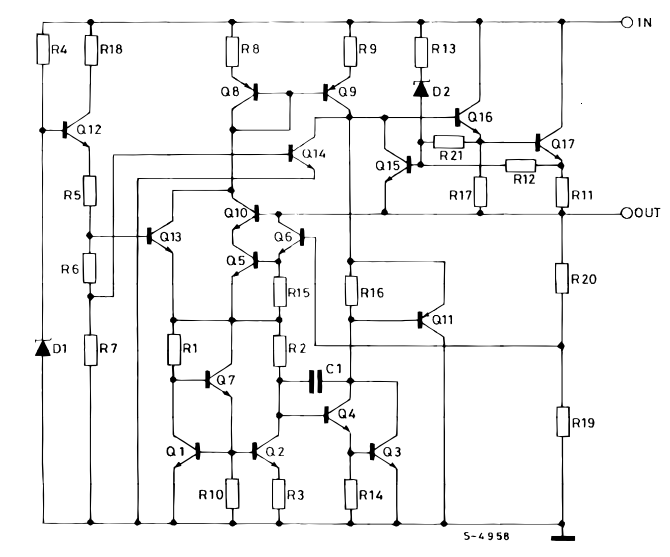

简化原理图

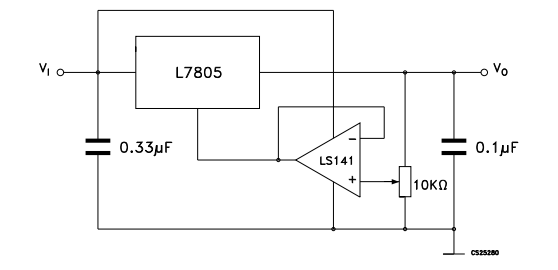

可调节输出调节器（7至30 V）

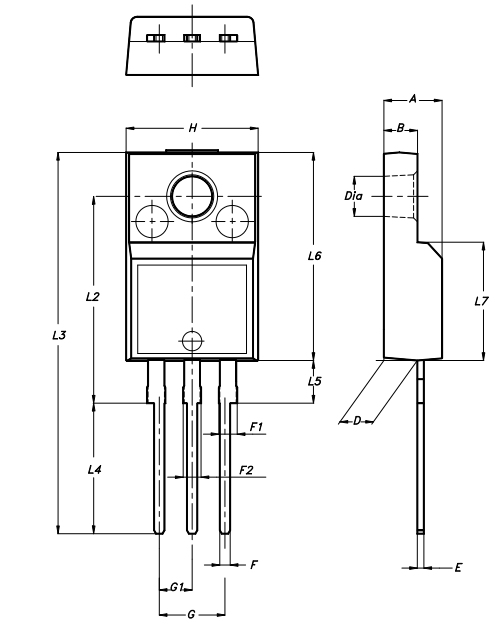

封装设计参数

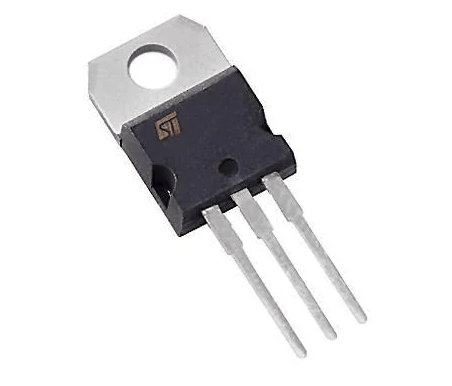

L7812CV 是一款线性稳压器，它是一种常见的集成电路，用于稳定和调整电源电压，确保连接的电路在稳定的电压下工作。

• 稳压功能：能够将输入电压调整为固定的输出电压。在这种情况下，7812 表示其输出电压为 12V。因此，它被广泛用于需要稳定 12V 电压供电的电路。
• 线性调整：一种线性稳压器，这意味着它通过将多余的输入电压转化为热量的方式来调整输出电压。因此，它适用于较低功率应用，对于高功率需求，效率可能不如开关稳压器高。
• 输入和输出电压范围：通常需要在一定的输入电压范围内工作，而输出电压将保持稳定。您需要确保输入电压高于所需的输出电压，以保持稳定输出。
• 电流能力：通常提供不同版本，具有不同的最大输出电流能力。您应该选择适合您应用需求的版本，以确保它能够提供所需的电流。
• 保护功能：某些型号的L7812CV可能具有过热保护等保护功能，以防止芯片受到损坏。
• 封装类型：提供多种封装选项，以适应不同的设计布局和制造要求。

总之，L7812CV 是一款常用的线性稳压器芯片，用于将输入电压稳定地转换为特定的输出电压，以满足电路中对稳定电源的需求。它通常用于需要特定输出电压的电子设备和电路，例如模拟电路、传感器、驱动电路等。
