3、目前尝试使用的110kV变电站上电源，部分为链式接线电源（相当于四个电源），即：出自于某两座220kV变电站的110kV不同母线“同方向双电源”分别接于两座110kV站内两条母线上“给两条母线”供电，两座110kV站内两条110kV母线分别出线与对端站“链接”，其开关均一路“合着”，另一路“热备用”。优点是两个不同方向的220kV变电站给予两座110kV站供电（相互“链接”），大大提高了供电的可靠性；还可以通过该两座110kV变电站给220kV变电站提供紧急的110kV 侧“反带电源”。缺点是只能用于单母线或双母线接线的站且“链接”线路装设保护，110kV母线需要配备保护投资大；电源互投、自投繁琐、投资大；操作复杂。

【见图3】单击可放大

三、110kV变电站的接线方式

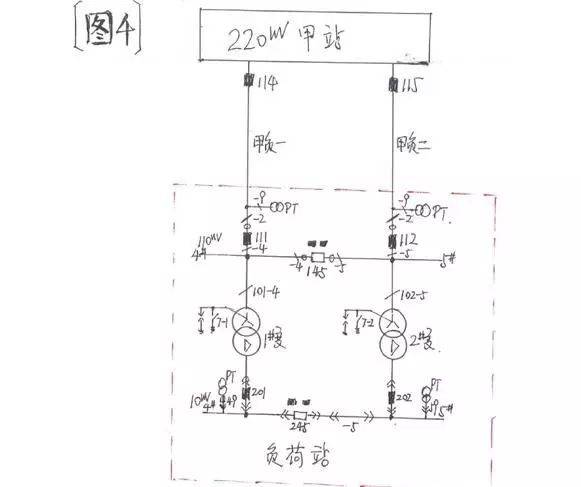

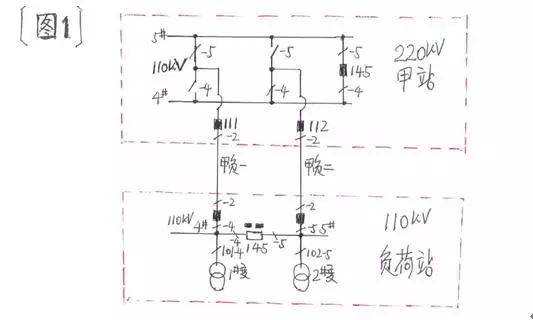

1、早期的110kV变电站的接线方式，电源侧大多为“内桥接线”方式（多为→某一座220kV变电站的110kV不同母线，“同方向双电源”供电←配合此种接线），安装两台变压器，10kV侧为单母线分段接线方式。优点是接线简单；操作方便；自投方式简单；两台变压器电源侧只需3台开关；其电源侧母线不用单独配置保护（在变压器差动保护范围之内）；投资少。缺点是由于每条母线只能带一台变压器，限制了所带10kV负荷的发展；当一台变压器有工作时，需要站内“一半”停电，当“另一半”运行设备故障时易发生全站停电。

【见图4】单击可放大

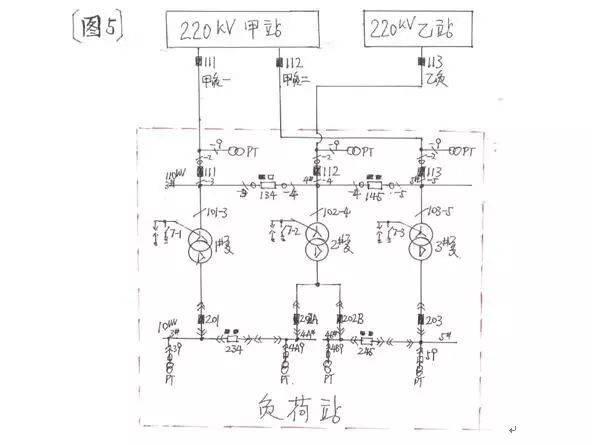

2、为了增加变电站的容量，提高供电的可靠性，中期的110kV变电站的接线方式，电源侧大多为“扩大内桥接线（简称‘扩大桥’）”方式（多为→某一座220kV变电站的110kV不同母线“同方向双电源”给站内两条“两边母线”供电；以及出自于另一座220kV变电站的110kV母线“不同方向单电源”给站内一条“中间母线”供电←配合此种接线）安装三台变压器，10kV侧为单母线分段接线方式（期中中间的变压器10kV侧宜为A段、B段）。优点是增加了所带10kV负荷的出线路；中间的变压器10kV侧采用A段、B段接线，可使10kV侧负荷出线路更多些，当其停电时负荷可由另外两台变压器“分带”；缺点是操作较复杂；自投方式繁杂、投资较大。

【见图5】单击可放大

3、随着城市的膨胀，土地越发的紧缺，加之用电量的剧增，急需再次增加变电站的容量，以及提高供电的可靠性。目前的110kV变电站的接线方式，电源侧大多为单母分段线接线；4台变压器两两分别接于不同母线（其中中间两台交叉接于上电源）；

10kV侧均采用 A段、B段接线八段母线通过4台母联成环的“环形接线”供电。优点是10kV侧采用A段、B段“环形接线”，增加了所带10kV负荷的出线路；中间的两台变压器110kV侧交叉接于上电源，当110kV一条母线停电时，不影响10kV侧八段母线上的负荷，大大提高了供电的可靠性。缺点是110kV母线需要配备保护；设备一次性投资大；操作较复杂。

【见图6】单击可放大

四、110kV变电站的站用变接线特点

1、早期的110kV变电站为了节省资金，其站用变与消弧线圈“结合”使用。站用变即为消弧线圈的“接地变”，其中性点安装一个“快速刀开关”，实现消弧线圈的投入与退出；站用变的0.4kV侧用于低压交流站用电系统。为了与单独的站用变、接地变的区分，此种使用方式的站用变间接地变，统称为“消所”（即：×#消所）。

【见图7】单击可放大

2、110kV变电站的×#消所，大多是变压器与消弧线圈分别安装在不同的固定遮拦内。这主要是便于消弧线圈“单独”停电工作时，“×#消所”的0.4kV侧可不“陪停”，相关低压交流站用电可继续运行。同理，“×#消所”的0.4kV侧“开关以下”低压交流系统停电工作时，消弧线圈也仍可运行。

3、由于早期110kV变电站的0.4kV侧站用电系统负荷较小，因此未装设低压开关，其0.4kV侧的4#母线、5#母线上分别采用“低压总刀开关”作为与1#站用变或2#站用变电源的倒换供电。“刀开关”是自带消弧罩（消弧隔栅）的刀闸，可以拉合正常的负荷电流。

4、“低压总刀开关”有三个位置，即向上位置、中间位置、向下位置；其0.4kV站用电系统4#母线所接之“1#低压总刀开关”的向上位置为“合于1#站用变”（1#站用变带0.4kV4#母线负荷运行），向下位置为“合于2#站用变”（2#站用变带0.4kV4#母线负荷运行）

中间位置是0.4kV4#母线负荷停电；其0.4kV站用电系统5#母线所接之“2#低压总刀开关”的向上位置为“合于2#站用变”（2#站用变带0.4kV5#母线负荷运行），向下位置为“合于1#站用变”（1#站用变带0.4kV5#母线负荷运行）

中间位置是0.4kV5#母线负荷停电；由于其特殊的接线方式，1#站用变与2#站用变0.4kV侧的主回路不可能“并列”，但其0.4kV负荷的几个“交流环路”应当防止将1#站用变与2#站用变0.4kV侧“并列”。

【见图8】单击可放大

5、由于站用变的0.4kV侧与0.4kV的母线之间靠低压电缆连接，且“低压总刀开关”无过流保护功能，故在站用变的0.4kV侧出口处安装了有过流保护功能的“站用变二次开关”；

该开关既能保护站用变的0.4kV侧出口低压电缆，又能保护0.4kV的母线，兼做0.4kV母线负荷开关的“后备保护”；但因该“站用变二次开关”灭弧时有电弧从上部“窜出之现象”，故应装有“隔弧板”

鉴于有些“隔弧板”已损坏（有些未装“隔弧板”），若带电操作时极易发生站用变的0.4kV侧“出口短路”故障，造成人身伤害。因此该“站用变二次开关”一般不宜操作，若必须操作时，尽量避免在带电的情况下实施。
