一、径向轴承配合公差参考

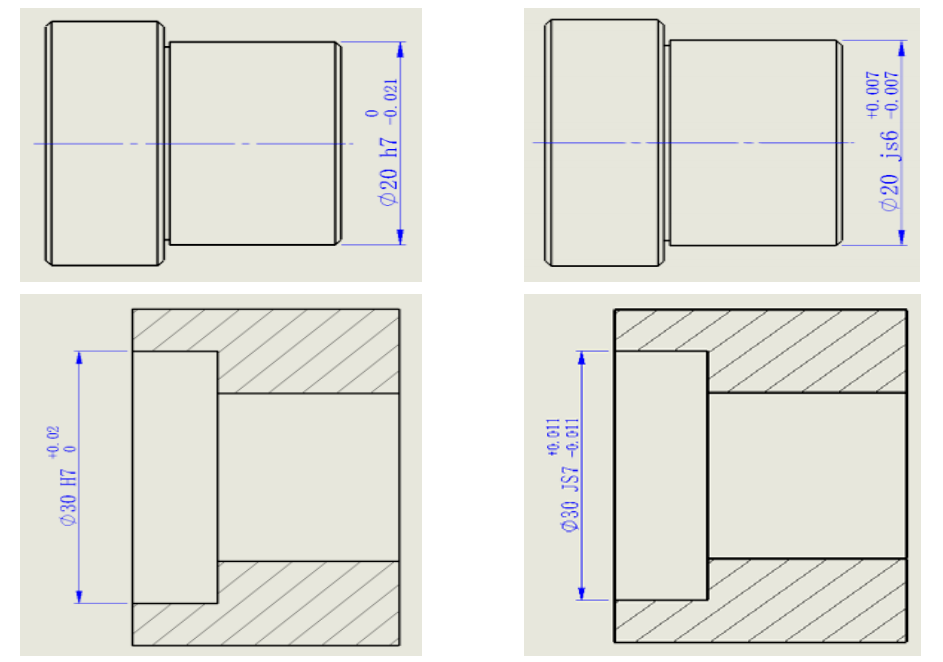

如下图轴承轴颈和外壳孔的标注：

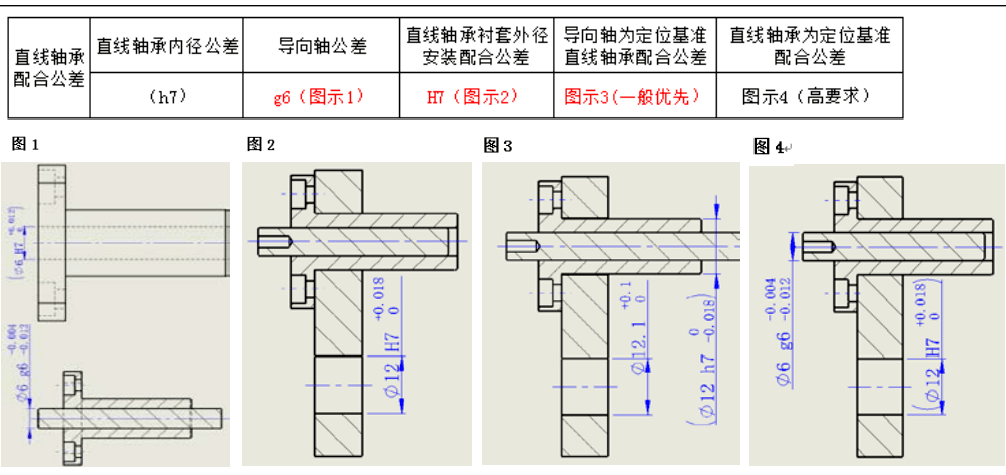

二、直线轴承公差配合参考
三、端面推力球轴承公差配合参考
按装配的实际配合要求选择,通常参考上述公差配合，精 度到丝级,小数点后两位，第三位小数点通常结合经验一般 按四舍五入取，特殊机构除外。 （我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）
四、定位销/轴公差配合参考(优先采用基孔制，孔 IT7,轴 IT6)

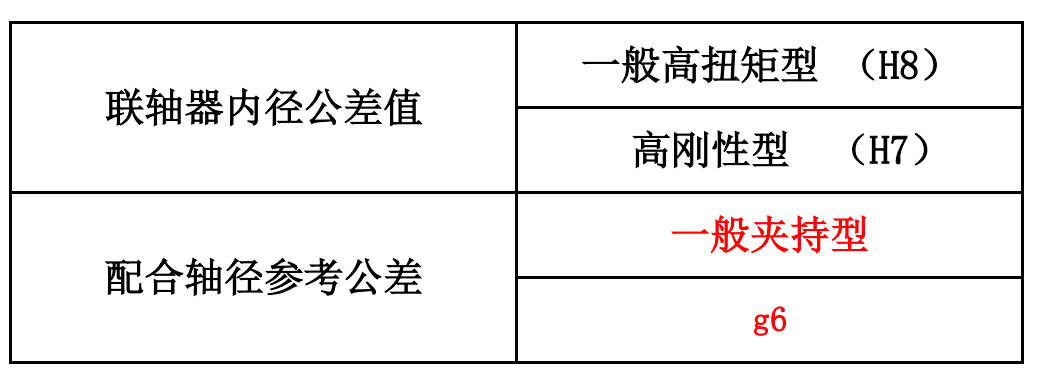

五、联轴器与轴的配合公差参考
六、键公差配合参考(普通平键的公差 b1 b2）
一般情况参考上述设计，特殊要求时按实际需要设计。 （我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）

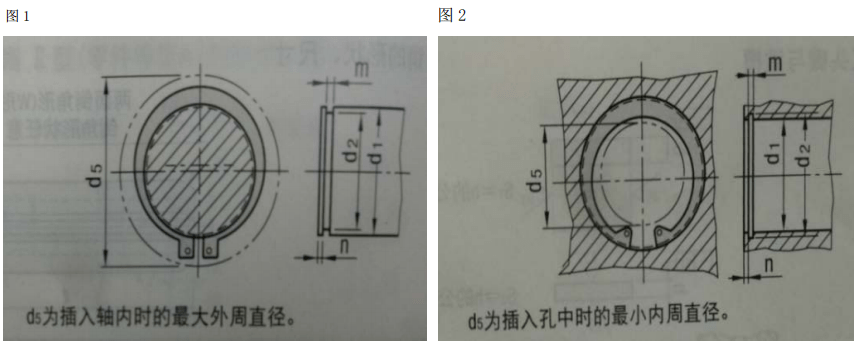

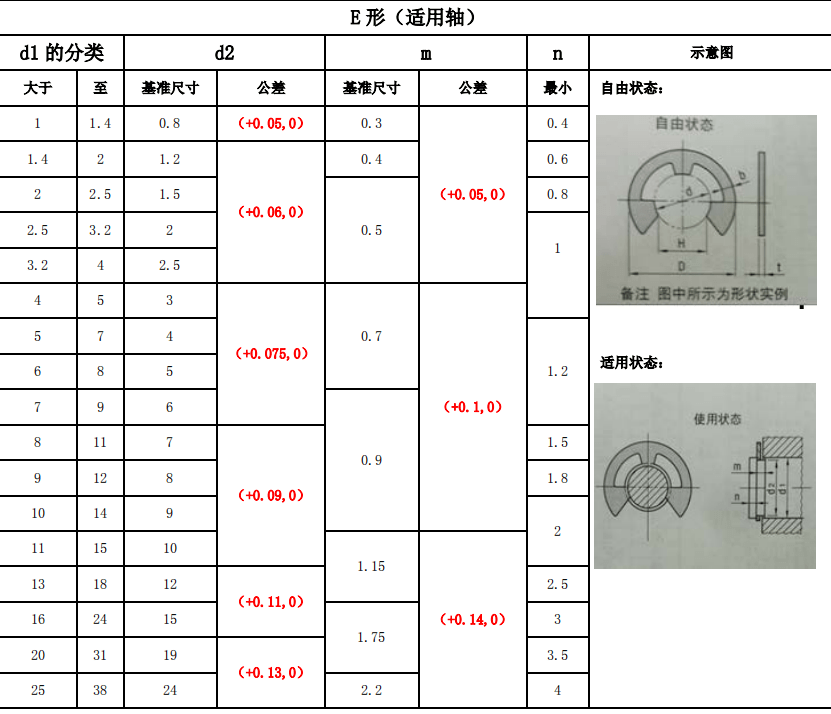

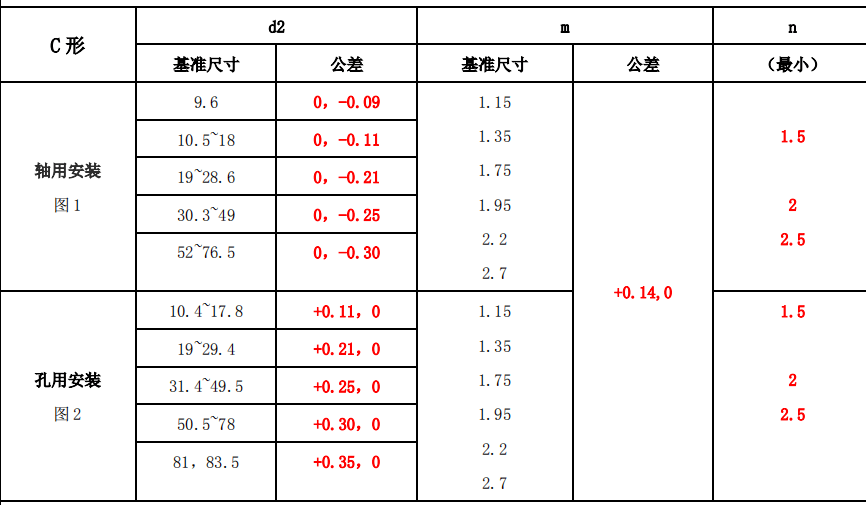

七、卡簧的公差配合参考（单位 mm）

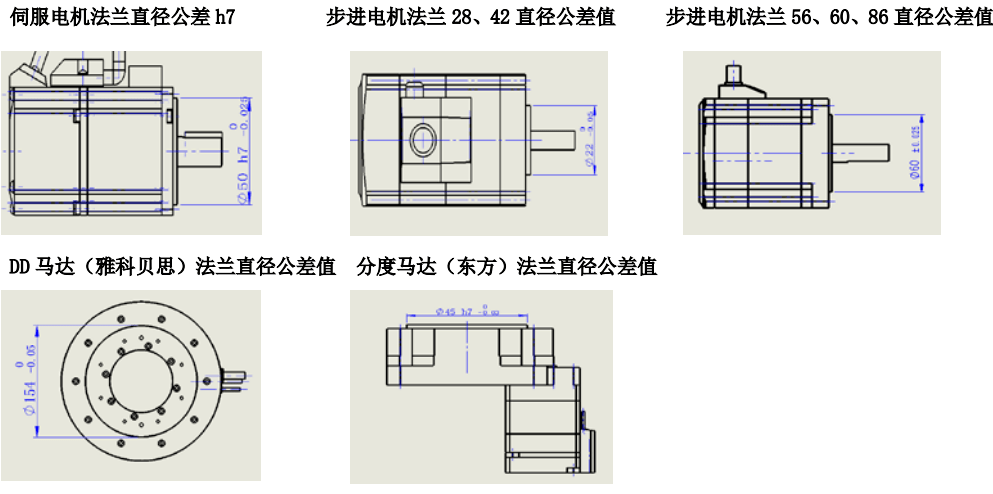

八、电机安装卡位的配合公差参考

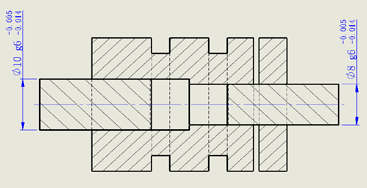

九、同步轮安装配合公差参考

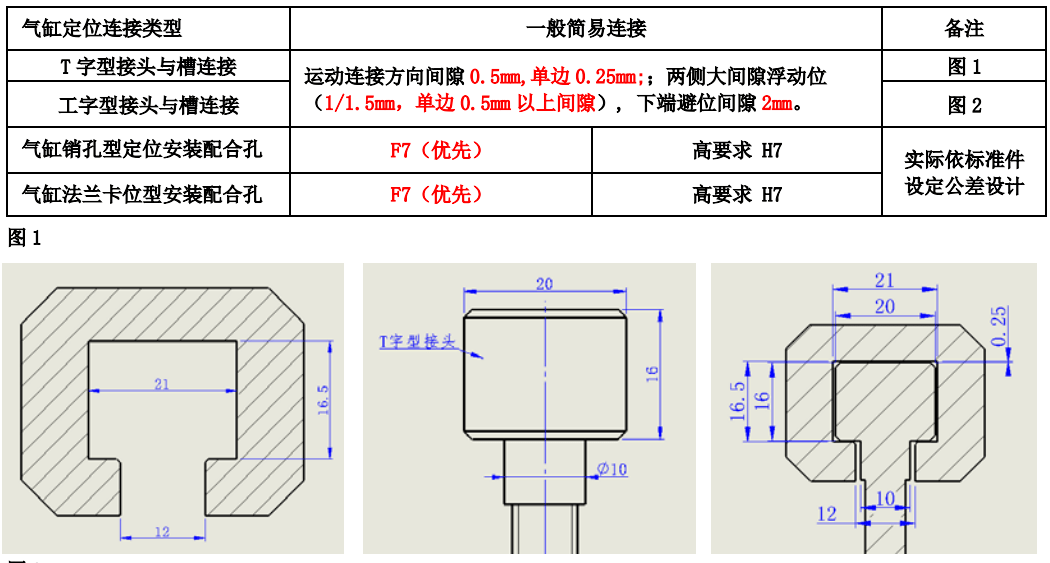

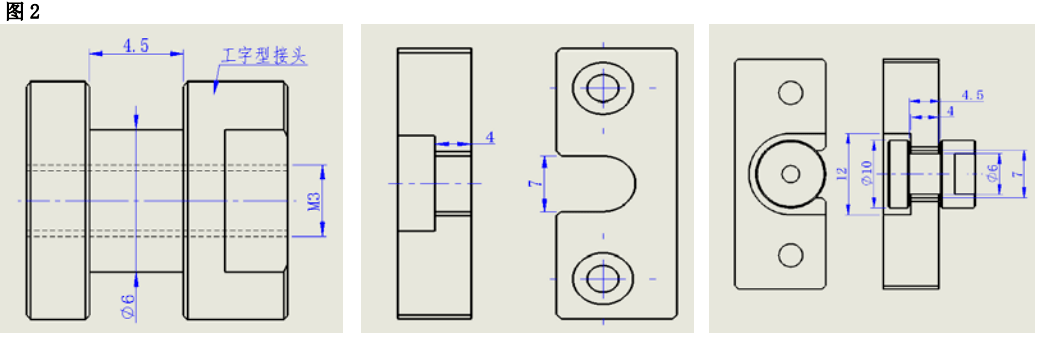

十、气缸联接安装的配合公差参考
十一、常用线性导轨配置公差配合参考
十二、交叉滚子导轨安装公差配合参考
一般情况参考上述设计，特殊要求时按实际需要设计。
