形位公差包括形状公差与位置公差，而位置公差又包括定向公差和定位公差：
形状公差
1、直线度：使用短横线（－）作为符号，用于描述实际直线相对于理想直线的偏离程度。这是为了确保直线保持其应有的直线特性。
2、平面度：以平行四边形为符号，衡量实际平面与理想平面的差异。这一指标确保平面维持其应有的平整性。
3、圆度：采用圆形符号（○），评估实际圆与理想圆的偏离度。主要针对圆柱面、圆锥面或球面的零件，在特定截面内的圆形轮廓精度。
4、圆柱度：符号为两斜线夹一圆（/○/），全面衡量实际圆柱面与理想圆柱面的差异。它涵盖了横截面和轴截面内的多项形状误差，是圆柱体形状精度的综合指标。
5、线轮廓度：用上凸曲线（⌒）表示，评估实际曲线与理想曲线的偏离程度。这一指标针对非圆曲线的形状精度。
6、面轮廓度：符号为半圆加横线的组合，衡量实际曲面与理想曲面的差异。这一指标确保曲面维持其应有的形状精度。
定向公差
1、平行度（∥） 用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。
2、垂直度（⊥） 用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。
3、倾斜度（∠） 用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。
定位公差
1、同轴度（◎）：此指标衡量理论上应同轴的被测轴线与基准轴线之间的不同轴程度，确保两者在预期范围内对齐。
2、对称度：使用中间一横长的三条横线作为符号，用于控制理论上应共面的被测要素（如中心平面、中心线或轴线）与基准要素之间的不重合程度，保证两者在预期平面内的对齐精度。
3、位置度：符号为带有互相垂直两直线的圆，用于衡量被测实际要素相对于其理想位置的偏离程度。理想位置由基准和理论正确尺寸共同确定，确保被测要素在预期的三维空间内处于准确位置。
跳动公差
1、圆跳动 符号为一带箭头的斜线，圆跳动是被测实际要素绕基准轴线作无轴向移动、回转一周中，由位置固定的指示器在给定方向上测得的最大与最小读数之差。
2、全跳动 符号为两带箭头的斜线，全跳动是被测实际要素绕基准轴线作无轴向移动的连续回转，同时指示器沿理想素线连续移动，由指示器在给定方向上测得的最大与最小读数之差。

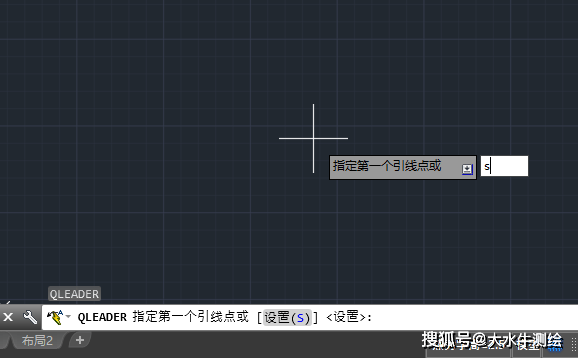

1、启动CAD2018软件，使用快捷命令LE;在弹出的指定第一个输入点时，先输入S;
2、回车后，其会弹出快速引线设置，切换到公差选项，然后点确认;

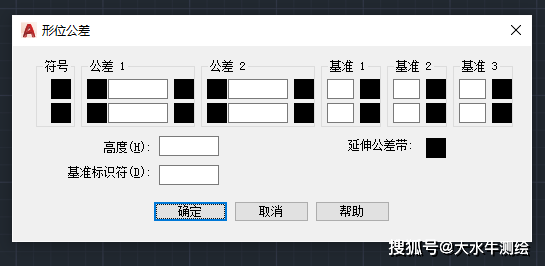

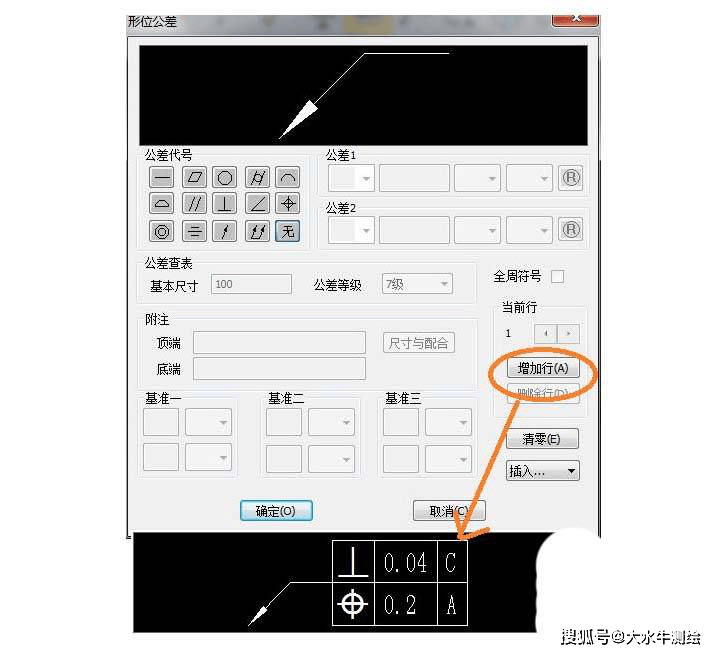

3、按绘图窗口给出的提示指定第一和第二点后，其会弹出CAD2018形位公差设计界面，如下;
4、根据图纸的要求或需要对形位公差进行设置;

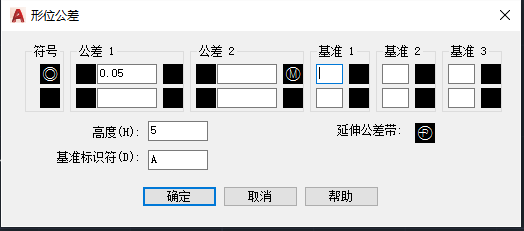

5、设置完成后，点确认，刚输入的CAD形位公差就如图所示;
