4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。

5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。

解析：过物体的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示。

6．画出图中S发出的光线经平面镜反射后过P点的光路。

解析：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线。

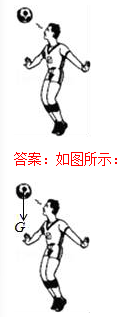

7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。

解析：顶出去的足球在不计空气阻力的情况下，只受重力的作用，作用在球的重心，方向竖直向下。

8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。

解析：过镜面作出帽子顶点S的对称点S′，即为S在平面镜中的像，连接S′与小丑左边的眼睛，与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，O到左边眼睛的连线为反射光线。

9．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

解析：根据光的反射定律可知，反射角等于入射角，则作出反射光线和入射光线夹角的角平分线就是法线的位置，再作法线的垂线即可画出平面镜；由图知，反射光线和入射光线的夹角180°﹣60°=120°，则反射角等于入射角等于60°。

10．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。

11.投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。

12.如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。

解析：此题是求杠杆最小力的问题，已知点O是动力作用点，那么只需找出最长动力臂即可，可根据这个思路进行求解。

O为支点，所以力作用在杠杆的最右端A点，并且力臂是OA时，力臂最长，此时的力最小。确定出力臂然后做力臂的垂线即为力F．

13．有一个正负极标示不清的电源，为了分清正负极，某回学自制了一个螺线管，将其悬挂起来并使其在水平面内能自由转动。用该电源给螺线管通电，螺线管静止时A端指向北方（如图），请在图中标出电源的正负极。

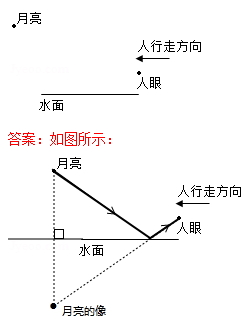

14．雨后晴朗的夜晚，为了不踩到地的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。请在示意图中作图以证明此判断。

解析：迎着月光走，地上的水面对月光发生镜面反射，作出月亮关于水面的对称点，即为月亮的像，然后连接月亮的像和人眼，与水面相交于一点，即为入射点，再连接入射点和人眼，即为反射光线。如上图，迎着月光走，地上的水面对月光发生镜面反射，反射光线强，入射到人眼的光线多，地面对月光发生漫反射，反射光线弱，所以地上发亮的是水。

15.按照题目要求作图：画出图中入射光线的折射光线。

解析：先过入射点作水面的垂线，即法线，当光从空气斜射入水中时，折射角小于入射角，由此在法线右侧的水中画出折射光线。

16.画出图中静止在水平桌面上的茶杯对桌面压力的示意图。

解析：画水杯对桌面的压力，受力物体是桌面，所以作用点在桌面上，从力的作用点起，沿力的方向画一条带箭头的线段。

17.画出图中动力F1的力臂L1。

解析：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点。②确定力的作用点和力的方向，画出力的作用线。③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。已知支点为O，过点O作力F1作用线的垂线段，即为F1的力臂L1。

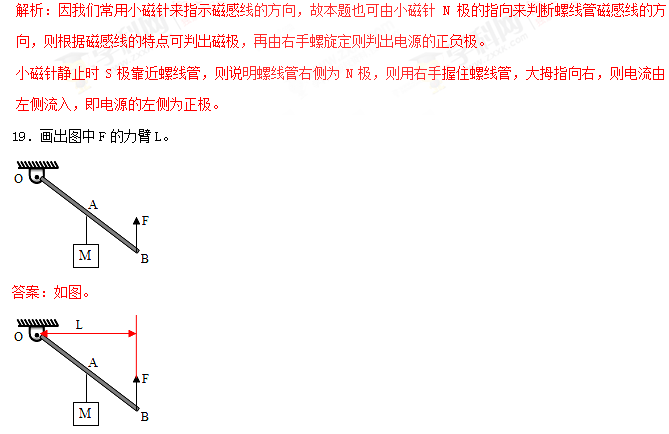

18.根据图中小磁针的指向标出电源的“+”、“﹣”极。

解析：已知支点和力F的方向，根据力臂的画法，过支点作力的作用线的垂线段，即为F的力臂。

20．在图中画出物体所受重力的示意图。

解析：根据力的示意图的定义，将重力的三要素：大小；方向；作用点表示出来即可。图中物体为形状规则物体，重力的作用点即重心，在物体的几何中心，重力的方向是竖直向下的。

21．请画出在图中放在斜面上静止的物体所受作用力的示意图。

22．如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出图中，ON是∠AOB的角平分线，请在图中作出平面镜放置的位置并标出入射角α。

23．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹。

解析:先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′

即为物体AB的像。

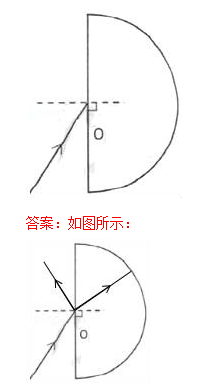

24．如图所示，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。

解析：图中法线已经画出，根据反射角等于入射角，在法线上侧的空气中作出反射光线；当光由空气斜射入玻璃中时，根据折射角小于入射角，在法线上侧的玻璃中作出折射光线。

25.如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图。

③对于平面镜：反射光线与入射光线分居法线两侧，反射角等于入射角，折射光线与平面镜成45度角；根据以上内容和图示完成光路图。

过焦点的光线经凸透镜折射后折射光线平行于主光轴；折射光线与平面镜成45度角射到平面镜上，根据反射角等于入射角，画出反射光线。

26.从空气射向水面的入射光线，在水面发生反射和折射现象。图中给出了反射光线，请你在图中画出入射光线和大致的折射光线。

27.如图所示，小磁针静止时，标出电源的“+”、“﹣”极及小磁针的N极。

解析：根据磁感线的方向确定螺旋管的N、S极，然后根据磁体间的相互作用确定磁针的N、S极，再利用安培定则确定电源的正负极。因为磁感线总是从磁体的N极出发，所以螺旋管的右端为N极，左端为S极，则小磁针的右端为N极，根据安培定则可以判断出电源的左端为正极，右端为负极。

28.根据图中通电螺线管的N极。请标出小磁针的N极端，并在电源处标出正、负极符号。

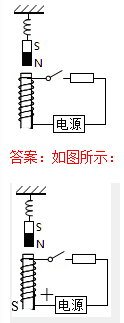

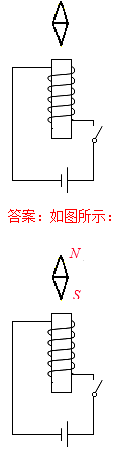

29.按要求作图：如图，当开关闭合后，请标出小磁针的N和S极。

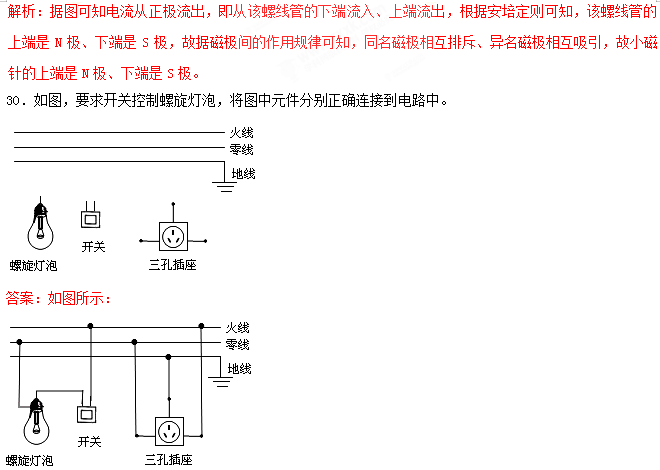

解析：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座：上孔接地线；左孔接零线；右孔接火线。

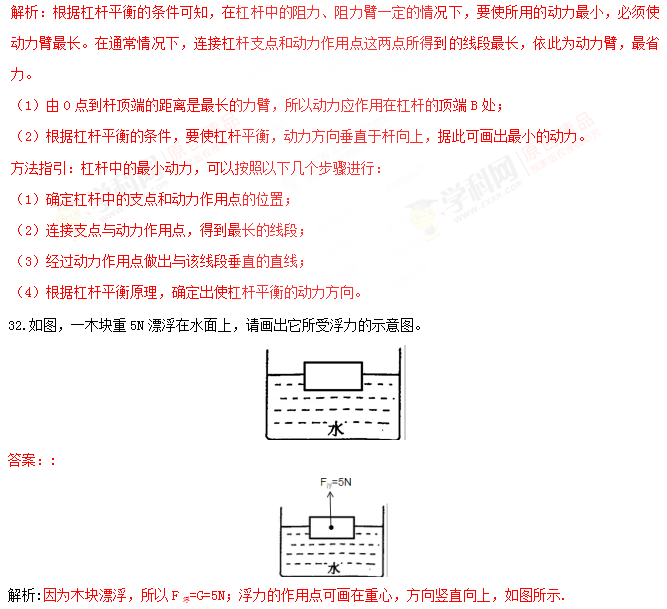

31.如图OAB轻质杠杆，O为支点，请在图中B点处画出能使杠杆保持平衡的最小力F的示意图。

33.如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F浮的示意图。

34.如图所示，用细线将吊灯悬挂在天花板上，线对灯的拉力F=4N．请在图中画出吊灯受力的示意图。

解析:悬挂在天花板上的吊灯受到了重力和拉力的作用，在这两个力的作用下处于静止状态，说明了这两个力是一对平衡力，大小是相等的。

35．水中正在上浮的乒乓球，画出所受的重力G和浮力F的示意图．

解答：因为乒乓球在水中，所以乒乓球受浮力和重力的作用，浮力方向竖直向上，重力方向竖直向下；又因为乒乓球正在上浮，所以乒乓球受到的浮力大于重力，则表示浮力的线段长度要长一些，力的作用点都画在重心处，如图所示：

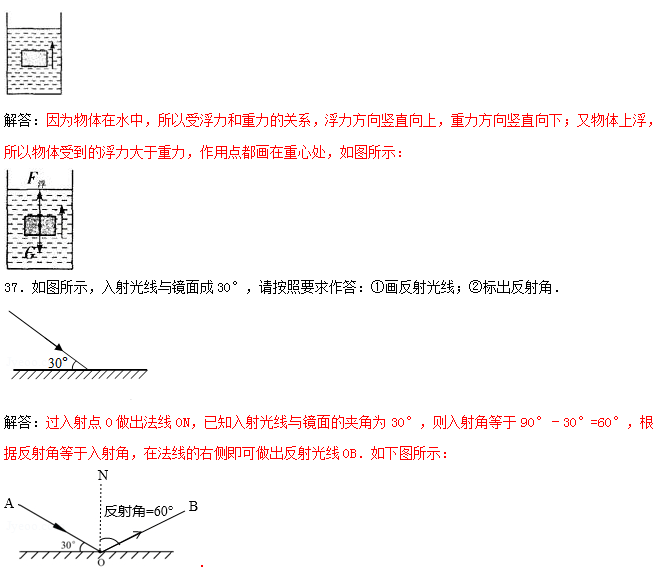

36．如图所示是正在水中上浮的木块，请画出木块在水中所受重力G和浮力F浮的受力示意图．

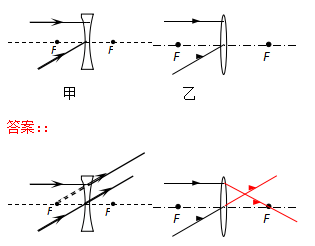

37.如图乙所示，画出经过凸透镜折射后的光线。

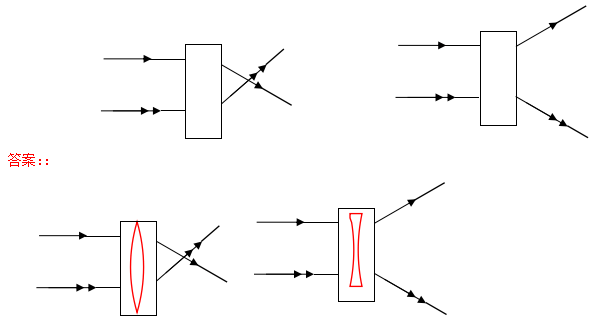

38.如图所示，已给出了入射光线和出射光线，请在方框内画出合适的透镜。

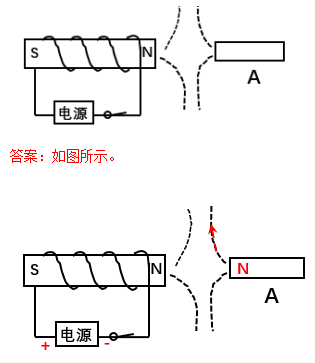

39.根据通电螺线管的N、S极和磁感线形状，在图中标出磁体A的N极，磁感线方向（任选一根标出即可）和电源“+”、“-”极。

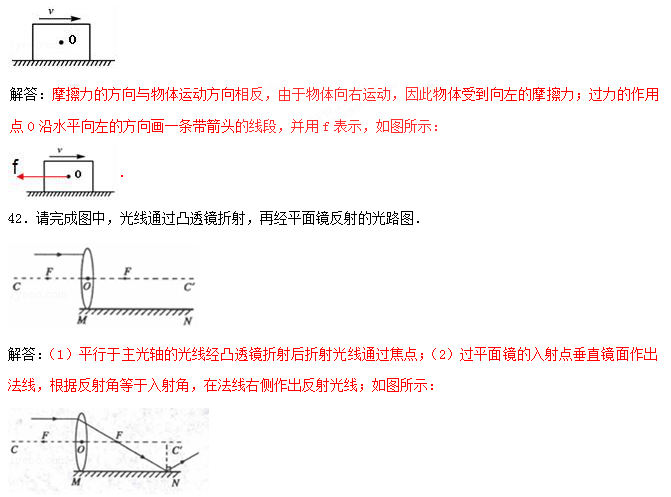

40．如图所示，物体在粗糙水平面上由于惯性向右运动，请作出该物体受到滑动摩擦力的示意图（作用点请画在物体的重心O上）．

解答：（1）平行于主光轴的光线经凸透镜折射后折射光线通过焦点；（2）过平面镜的入射点垂直镜面作出法线，根据反射角等于入射角，在法线右侧作出反射光线；如图所示：
