前言
在之前的文章中，分享过一个基于SCL语言实现的调节阀控制块西门子PLC常用底层逻辑块分享_调节阀，在实际应用过程中，发现了许多不足之处，本文给出优化后的标准块供参考。
一、功能概述
- 手动状态、自动状态、强制状态、检修状态自由切换；
- 具有设定开度和实际开度误差过大故障报警功能；
- 手动状态下，输入阀门开度设定值，阀门动作；
- 自动状态下，根据程序计算出的开度值控制阀门动作；
- 强制状态下，忽视所有条件，将此时的手动设定值作为实际反馈值输出；
- 检修状态下，自动关阀，且输入开度设定值阀门不动作；
- 为开阀到位信号、关阀到位信号、故障信号、远程信号、电源合闸信号设置1S滤波，防止信号波动造成阀门状态异常；

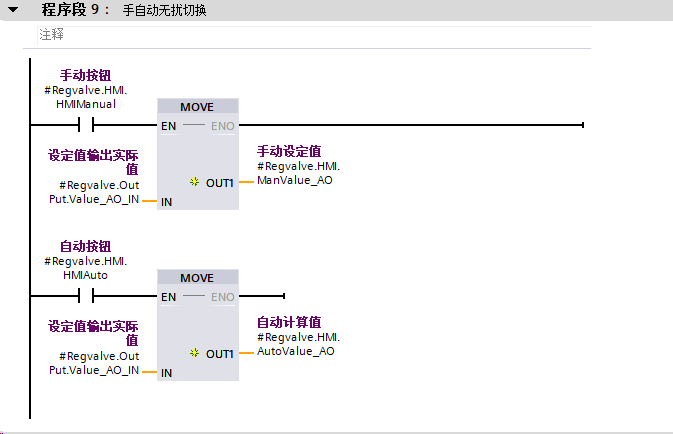

- 具备手自动无扰切换功能，保证手动、自动状态切换过程中阀门开度稳定；
- 具备仿真功能。
二、程序编写

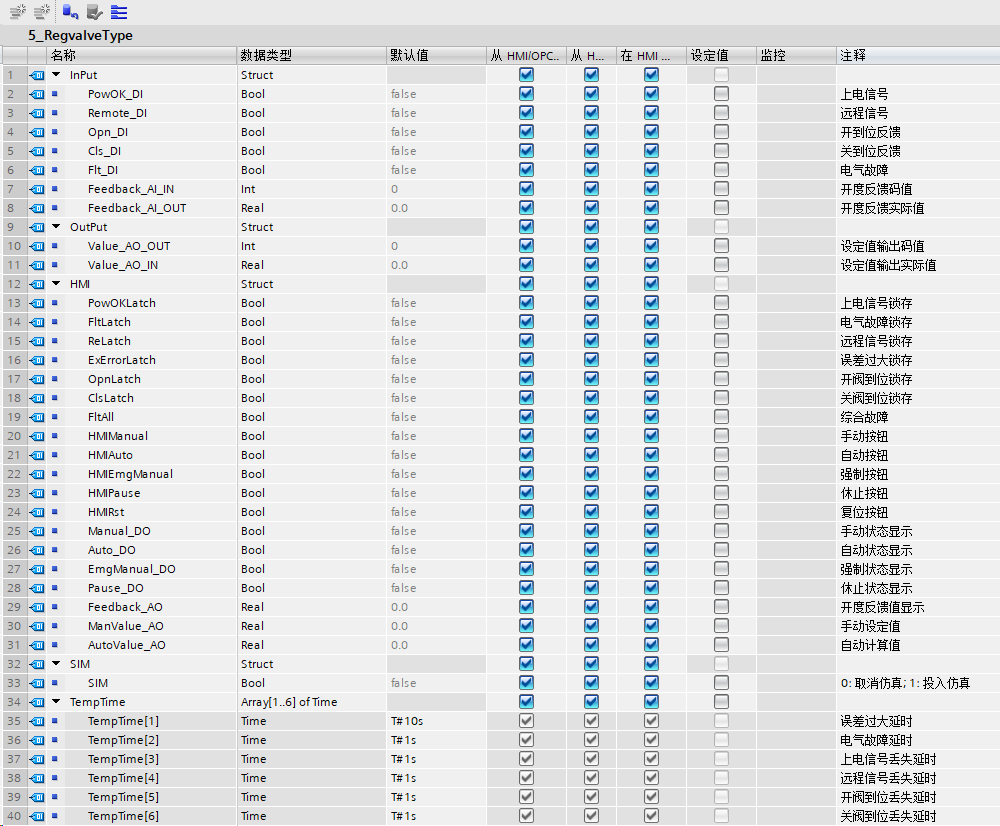

1.新建数据类型“5_RegvalveType”
图1

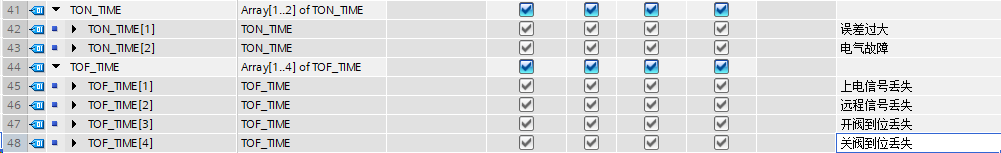

2.新建FB块“6_Regvalve”

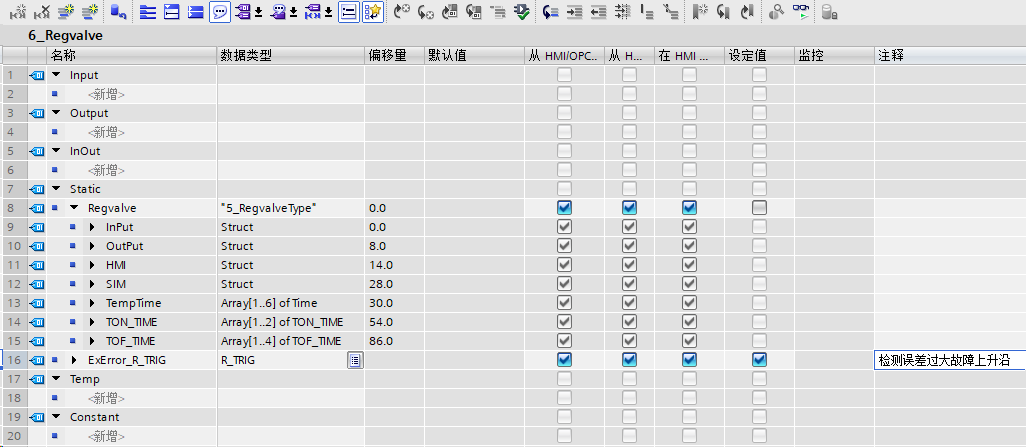

建立如下引脚变量：
图2

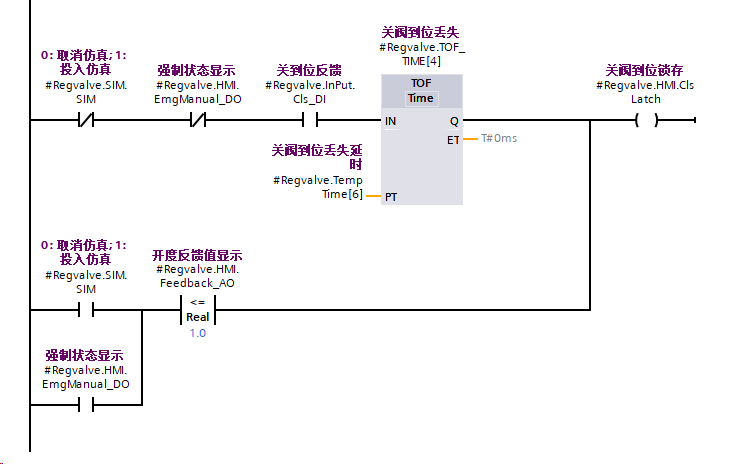

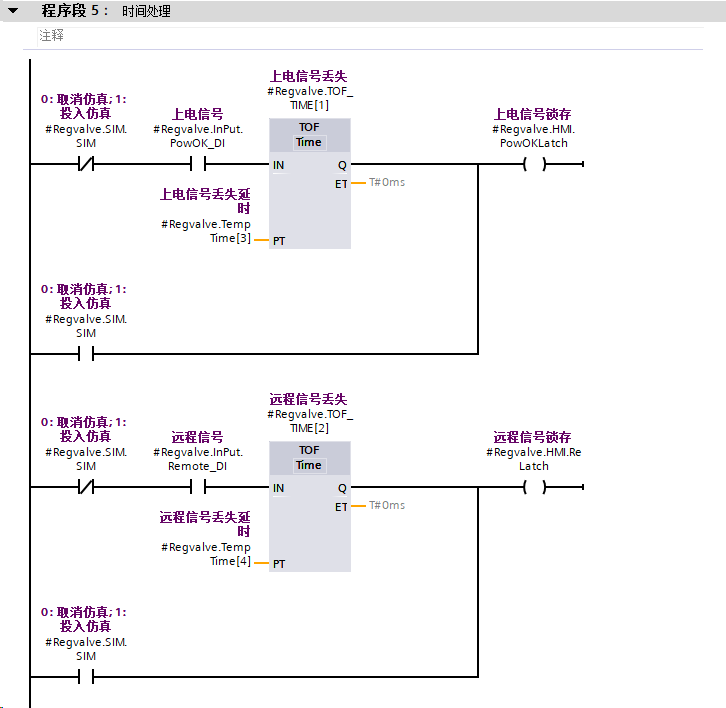

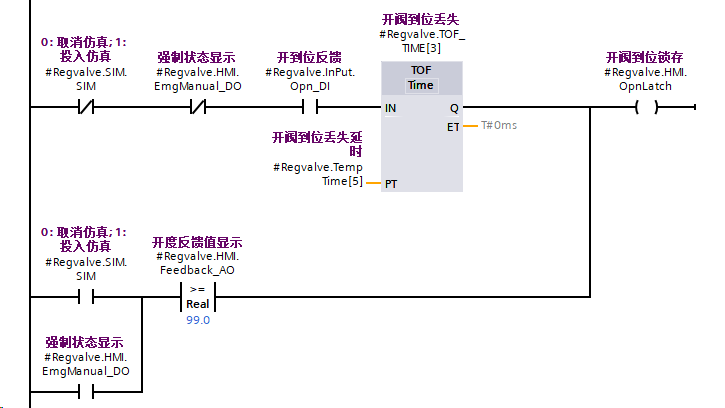

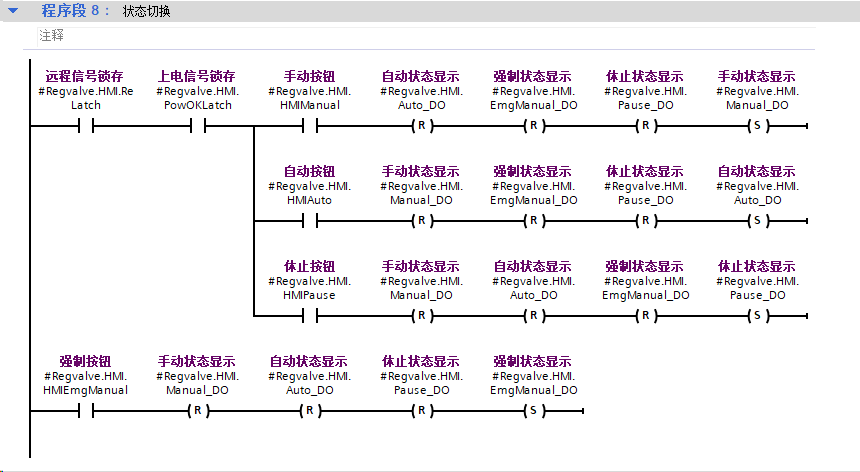

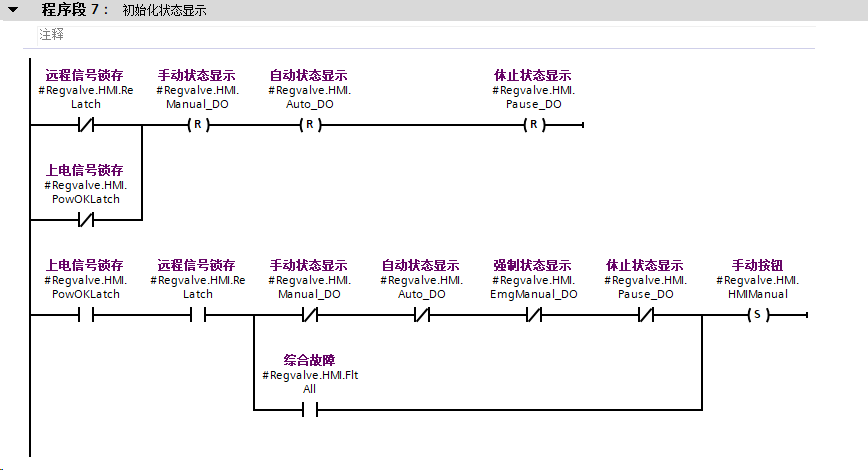

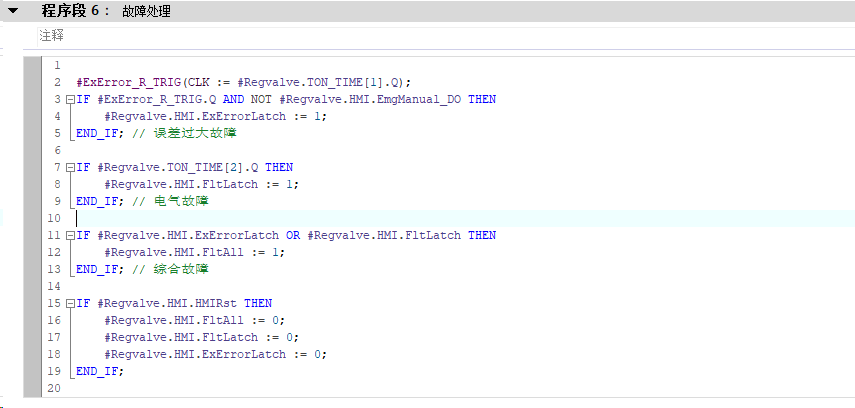

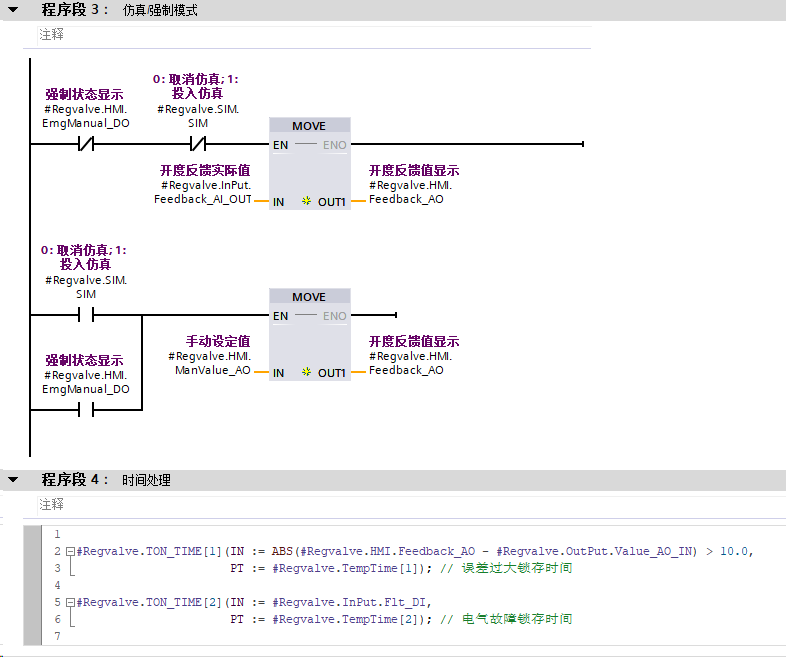

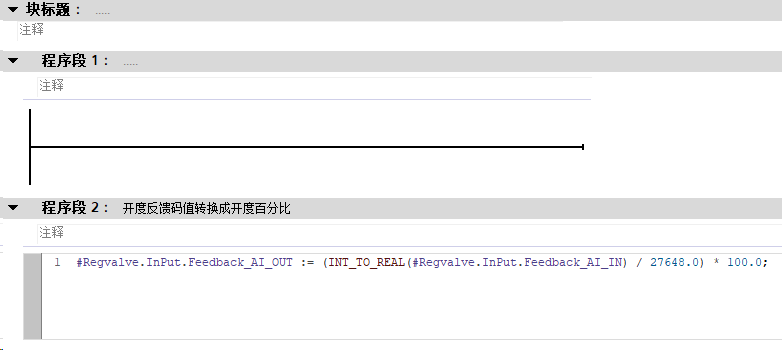

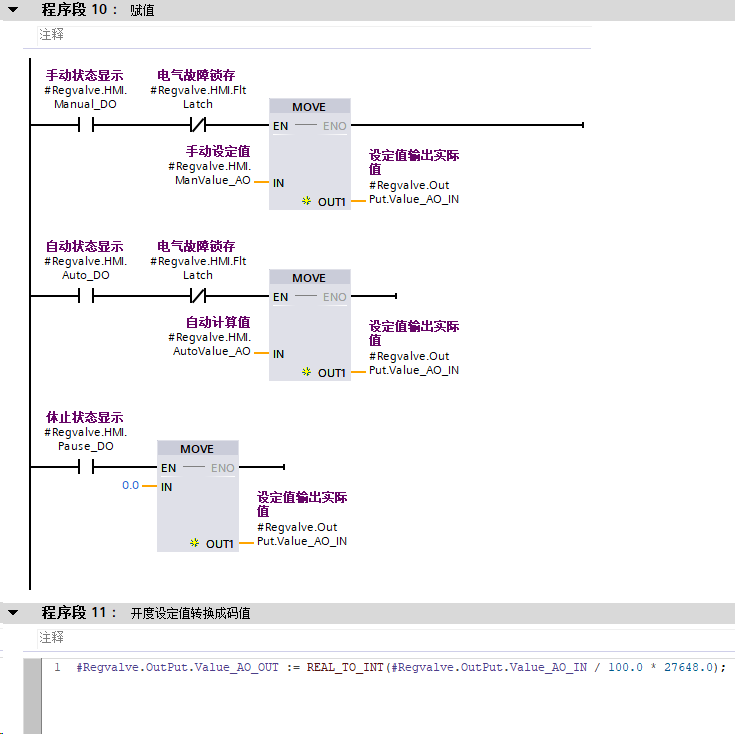

3.SCL和LAD混合编程
图3
总结
本文将之前编写的调节阀控制块进行了优化，可能仍有不足之处，仅供参考。
