新时代电力系统的组成和所承载的功能已经发生了显著的转变，因电源、网架和负荷的变化而导致的系统备用容量不足、频率/电压稳定性差和谐波含量高等问题日益凸显。传统电力系统调控往往采用弃风、弃光和增加备用容量等措施维持系统稳定，但这种方式会导致新能源利用率不高、投资成本过大和输电通道传输容量无法充分利用等问题，无法从根本上保证系统的安全和经济运行。因此，建设泛在电力物联网，提高电力系统全网络的智能化水平，实时感知当前电网的运行状态，优化调整系统的运行方式和精细控制各方面现有的调节容量，是适应新时代电网调控的可行方案。

1.2电网公司角色的转变

伴随着电力体制改革和供给侧结构性改革的不断深化，电网公司和传统的电信运营商一样，面临着被“管道化”的可能。过去的20年，互联网和移动通信飞速发展，然而在这个发展的风口上，不断崛起的是各大互联网公司，而提供基础服务的三大电信运营商不仅没有从中获得太多的红利，反而逐步失去了市场中的主动权。这是由于在移动通信发展初期，运营商是典型的内容提供商，其直接与客户群体联系，为客户群体提供通话和短信等业务并收取费用。

然而随着互联网时代的到来，移动数据流量成为了移动通信的主角，各大运营商所能提供的服务几乎没有差异。客户对于运营商提供短信和通话服务的黏性逐渐转变为对互联网内容的黏性，导致过去运营商直接面向客户的场景转变为互联网公司直接面向客户，而运营商只提供通信“管道”的现状，如图1所示。互联网公司通过自身推出的各项服务吸引了大批客户之后，其所提供的服务将不仅仅限于这些基础业务，还可以利用大量的客户群体提供各类增值业务(如广告和理财服务等,并从中获得更大的利润。比较有代表性的例子包括，现在越来越多的人开始使用社交软件的音频或者视频通话取代传统的电话和短信业务，而社交平台的作用也不仅限于社交，其还提供了公众号的推广服务、内嵌其他小程序的广告服务和电子货币的理财服务等。在这个过程中，运营商已经失去了市场的主动权，不仅无法获得互联网带来的红利，还需要承担基础设施建设和维护的庞大费用，因此导致运营商的利润逐年下滑。

从电信运营商被“管道化”的现象中不难发现，电力作为一种类似于移动数据的无差别商品，随着开放的电力市场逐步完善，如果电网公司继续坚持传统的电网建设和运营业务，就会逐步失去客户，逐渐变成为新型能源服务提供基础支撑的“管道化”企业。因此在新时代电网公司必须改变传统的业务模式和商业模式，加快推动电网向智能化和物联网化的新阶段转型，打破传统通过购销价差获得盈利的单一模式，在万物互联的新时代积极开辟新的经营方式和发展理念。

1.3发电企业角色的转变

与电网公司不同，在开放的电力市场环境下，发电企业可以成立售电公司，直接与用电客户进行交易，并具备了一定程度上的自主定价权。发电企业进入电力市场，一方面能促进企业降本增效，提高企业的经济效益；另一方面也使得企业面临市场化的挑战，增加了企业的经营风险。由于受传统垄断式的运营方式所限，发电企业对于电力市场的了解很少，在电力营销和用户侧服务方面的经验非常欠缺。如何打开售电渠道、提高企业的市场占用率是发电企业立足开放电力市场必须解决的问题。

为应对市场化所带来的机遇与挑战，首先，发电企业必须加强电力营销与宣传的力度，不断扩大自身的用户群体，充分利用信息化网络技术，简化售电的流程，构建一条开放、便捷和实时的售电渠道。其次，为增强电力用户与发电企业产品之间的黏性，企业必须准确获取用户的用能信息和习惯，针对不同的用户群体推出精细化、个性化的服务，合理安排各种类型的优惠政策，突出企业的特点，增强核心竞争力。

2、泛在电力物联网在电力市场中的应用场景

2.1综合能源服务及交易平台架构

在一个技术条件齐备和市场管理机制成熟的开放电力市场下，电力系统中的发电侧和购电侧市场化，人们可以灵活地参与到电力的交易中来。其中：发电侧既包含了传统的发电集团，也包含了个人的小水电、分布式新能源以及电动汽车等；而购电侧则包含了工厂等大客户以及居民等个人客户。需要注意的是，除了专门的发电集团以外，其他客户可以根据自己当前的电能需求、个人电源当前能发出的电量以及上网的实时电价，决定是从电网购电还是向电网售电。

在上述开放的电力市场下，依托泛在电力物联网构建一个综合能源服务及交易平台(以下简称“综合能源服务平台”),并开发相应的电脑和手机客户端。所有参与电力交易的企业和个人可以通过实名制账户进入综合能源服务平台，进行实时灵活的电力交易。

2.2电力能源交易

电力能源交易是综合能源服务平台的核心业务和基础功能。所有需要参与电力能源交易的企业和个人需向有关部门及运营的电网公司提出开户请求，获得审核批准之后，可以登录综合能源服务平台。

发电企业是典型的售电侧客户，其根据发电调度计划和电力需求的情况，决定当前该企业的售电电价并将这部分电能像商品一样在综合能源服务平台上“上架”。待用电客户通过综合能源服务平台买走该部分电能之后，发电企业将对应容量的电能输送上网。

大型的企业及工厂是典型的购电侧客户，其根据企业的电能需求和自身的用能特点，在综合能源服务平台上选择价格合适的售电商。与对应的售电商签订购买协议并支付费用之后，购电企业获得对应容量电能的使用权限。

个人用户在不同的场景下既可能是售电侧客户，也可能是购电侧客户。考虑当用户家庭安装有分布式小型发电及储能系统时，用户在满足自身电能需求的情况下就具备了对外售电的能力。当个人的分布式发电系统所供电能超出了目前个人所需的电能时，用户可以将这部分多余的电能定价后在综合能源服务平台上“上架”;而当分布式发电不能满足自身需求时，用户则可以在平台上向发电企业或其他个人卖家购买电能。

在此过程中，综合能源服务平台相当于为售电和购电的客户提供了一个实时交易的平台。售电侧和购电侧客户只需要在平台上完成交易，负责运营的电网公司作为中间层负责电能的传输、调度和功率平衡，并从中收取一定比例的过网费和手续费。对于发电企业，综合能源服务平台为其提供了广大的客户群体，解决了企业的售电渠道问题并降低了市场化运营的风险。对于用电客户，综合能源服务平台为其提供了更多的选择，可以根据自身用能的特点选择的售电商，从而降低自身的用电成本。另外，对于具备发电能力的用电客户，综合能源服务平台为其提供了良好的电力交易环境，有利于分布式电源广泛接入和各类能源综合利用。对于电网公司，其依托传输通道和调度管理的核心地位，拥有了综合能源服务平台的运营权，后续可在平台上继续开发高级应用，为企业发展注入新的动力。

2.3电力需求侧响应

传统电力系统的频率和电压调节主要通过供给侧改变有功和无功出力的方式实现，这种传统的调节方法增大了系统的备用容量和投资成本。利用综合能源服务平台上灵活的电力交易机制，可以通过市场化的调节手段鼓励用电客户主动参与到电网的调节中，从而实现电力的需求侧响应。

在电力使用的高峰期，由于电力需求紧张，各个售电商会提高电价。此时为了降低用电成本，企业和工厂会将部分耗能或者不紧急的业务推迟到用电低谷时期，而个人客户也会将部分可转移负荷(洗衣机、洗碗机和电动汽车充电等)推迟到用电低谷时期。此外，为了赚取更多的售电收益，具备发电能力的个人用户还会将储能系统和电动汽车中多余的电能反送上网进行售卖，也能在一定程度上缓解高峰时期电力紧张的程度。

而在电力使用的低谷时期，由于电价便宜，工厂和企业可进行大规模的生产。个人客户此时可以开始可转移负荷的用电，同时给自己的储能系统和电动汽车进行充电。

通过电价激励的手段，电力客户会逐渐转变自己的用电习惯，主动参与到电力系统的调节中。这不仅可以提高电力系统的稳定性，减少电力基础设施的投资，还可以在保证用户生活质量的同时，使用户从中获得一部分经济利益。

2.4增值业务

2.4.1增值业务模式

增值业务是综合能源服务平台一大新的经济增长极，也是平台型业务的优势，现代社会每个人都需要参与到电力交易中来，因此综合能源服务平台将会成为拥有客户占有率的企业平台。利用如此庞大的客户群体，可以通过提供相关的高级应用和增值服务进一步挖掘综合能源服务平台的潜在价值。

2.4.2能源服务一站化解决

随着分布式发电和电动汽车等技术的快速发展，出于降低能源消费和提高生活质量等原因，未来有条件的客户都可以在自己的家中安装分布式发电系统以及电动汽车充放电装置，综合能源服务平台可以为客户提供从方案设计到产品选型再到施工安装的一站式综合能源解决方案。对于有相关需求的客户，可在综合能源服务平台上填报自己的需求和安装地址，之后会由专人对现场情况进行查看并出具设计方案和设备清单。客户可以在综合能源服务平台的电力商城中选购安装所需要的各类部件，付款后再由专人配送到家并负责安装。

2.4.3电力商城

以能源服务为契机，推进综合能源服务平台中电力商城业务的进一步拓宽，打造专业电力领域的网上商场。所有经过认证的国内外电力设计及设备制造的厂家，都可以在电力商场中销售电力设备及技术服务。通过在产品安装和售后服务等方面的专业优势，提高电力商城相比于其他平台的竞争力。

2.4.4智能购售电

在开放的电力市场下，电价随着时间和需求不断波动。为了提高客户用电的经济性，可以利用大数据和优化算法为客户实时寻找的购电和售电方案。当用户需要购电或者售电时，其通过在综合能源服务平台上设定某段时间之内所需交易的电量之后，智能购售电程序将在这段时间内不断寻找和预测优惠的售电商进行购买，或寻找的售电时间和电价进行出售。此外，在用户配备有储能系统的情况下，智能购售电业务还可以利用波动的电价，通过低价买入和高价卖出的方式获得部分利润。

2.4.5货币金融业务

为了实现综合能源服务平台上能源交易的功能，货币交易是该平台不可少的环节。用户将自己的银行卡与个人账户绑定，并将真实货币与平台上的虚拟货币进行兑换后方可进行能源交易。由于在综合能源服务平台上任何时间都可以将虚拟货币兑换为等价的电能，实现了该平台上虚拟货币的“实体化”,保证了此虚拟货币的价值。为了鼓励用户将货币存入平台内，综合能源服务平台可以进一步开发货币基金、理财产品等金融业务，将能源的平台进一步转变为金融的平台。

3、面向电力市场的泛在电力物联网关键

技术为构建本文所提出的综合能源服务平台的体系架构和相关功能，实现全系统能源流、信息流、业务流的一体化融合，应当在状态感知、信息交互和数据处理等各环节着重发展以下关键技术。

3.1 电力物联网终端设备

智能化采集终端和用户终端是综合能源服务平台的“神经末梢”,一方面，其可以采集电力设备的状态信息和用户的用能信息等原始数据，从而准确判断当前系统的运行状态，优化系统的运行方式和潮流大小，提前发现故障隐患并评估运行的安全风险。另一方面，基于优化的运行方式，终端设备可以实时发布当前的电能需求，调整电网的拓扑结构，准确控制各电源的出力，优化调整用户的用电模式。

若要发展电力物联网智能终端设备，首先，应在当前系统已有的电压电流互感器、各类传感器和用户侧智能电表的基础上，解决数据种类单一和信息交互能力不强的问题。其次，针对系统中新型的分布式发电单元、用户侧智能家电和电动汽车等设备，开发对应的智能传感接口设备，实现不同场景、不同设备的即插即用及能源信息双向流通的功能[32-35]。最后，由于电力设备长期运行在复杂多变的环境中，电磁场、温湿度和压力大小都会对传感器的运行产生影响。因此，电力物联网终端设备在面对复杂运行工况的情况下，应当保证多维度信息采集的精度，具备数据的初步处理和可靠性评估的能力

3.2 综合通信网络及信息安全

综合通信网络是综合能源服务平台的“传输媒介”,其可为设备状态信息、电力交易信息和调度控制命令等多种类型的业务提供可靠、安全的信息交互通道。

综合能源服务平台不仅涉及电力系统中设备运行的状态信息，还需要处理海量的电力客户用能信息，通信网络所覆盖的范围更广、程度更深且形式更加复杂。传统电力系统中采用的电力线载波和专用光纤通信等“点对点”的有线通信方式，存在施工复杂、投资成本高且使用环境受限的弊端，因此泛在电力物联网的通信网络应根据实际工况和经济成本等因素，灵活选择局域网Zigbee和5G等新兴的各类有线和无线通信方式进行组网3。另外，针对不同对象所使用的不同通信方式，为了保证各类设备的接入，需要制定泛在电力物联网专用的通信标准,构建具备设备自识别、自动注册和跨平台信息交互的通信协议。

在泛在电力物联网的背景下，电力系统所承载的功能全且业务广，除了传统的电力流以外，大量的业务流、资金流和各类用户的私人信息都需要在通信网络中进行交互，因此信息安全对于电网安全运行的重要性不言而喻。但由于开放性终端设备和双向数据流通的出现，以及数据通信外网与电力专用内网的并存，泛在电力物联网的信息安全问题也受到了严重的挑战。针对信息安全问题，一方面，需要建立终端设备安全防护体系，加强对接入终端设备的身份认证和访问权限的控制,过滤并拦截部分可信度较低的信息以及可能的恶意操作等。另一方面，需要对通信网络上的数据进行安全管控，通信双方可以采用数据加密技术或者安全路由技术等手段，保证数据传输过程中的安全性和完整性，确定每一条信息的合法性和真实性。

3.3 智能化物联网管控平台

智能化物联网管控平台是综合能源服务平台的“控制中心”,其通过对海量的状态信息进行分析和处理，从而对目前系统的运行状态做出整体的判断，并为系统的运行控制和各类用户的电力交易提供指导。

综合能源服务平台中产生的数据来源多样、格式复杂且冗余度高，虽然各类信息中所隐含的信息价值很大，但各类信息之间的关联性不直观，因此物联网管控平台必须具备数据的分类汇总、分析处理和信息挖掘的功能。对于系统中的原始数据，首先，应对各类型的数据进行分类汇总，解决当前电力系统信息碎片化存储的问题，打破信息的孤岛，实现大数据的互联共享。其次，应用数据融合技术在冗余的数据中对同类型的数据进行分类，对有用的数据进行筛选，从而减小通信和数据存储的压力，提高数据分析的可信度。最后，针对筛选后的数据，应用大数据挖掘分析技术，从数据中分析得出当前电力系统的运行状态等深层次信息，并为综合能源服务平台中的电能交易、需求侧响应和智能购售电等高级应用提供支撑。

4、安科瑞Acrel-EIOT能源物联网平台概述

Acrel-EIoT能源物联网开放平台是一套基于物联网数据中台，建立统一的上下行数据标准，为互联网用户提供能源物联网数据服务的平台。 用户仅需购买安科瑞物联网传感器，选配网关，自行安装后扫码即可使用手机和电脑得到所需的行业数据服务。

该平台提供数据驾驶舱、电气安全监测、电能质量分析、用电管理、预付费管理、充电桩管理、智能照明管理、异常事件报警和记录、运维管理等功能，并支持多平台、多语言、多终端数据访问。

5、应用场所

本平台适用于公寓出租户、连锁小超市、小型工厂、楼管系统集成商、小型物业、智慧城市、变配电站、建筑楼宇、通信基站、工业能耗、智能灯塔、电力运维等领域。

6、组网结构

7、平台功能

7.1 可定制驾驶舱

可定制化的驾驶舱：可根据客户的行业特性，行业需求，经过培训的工程或调试人员自行绘制客户所需的驾驶舱页面。

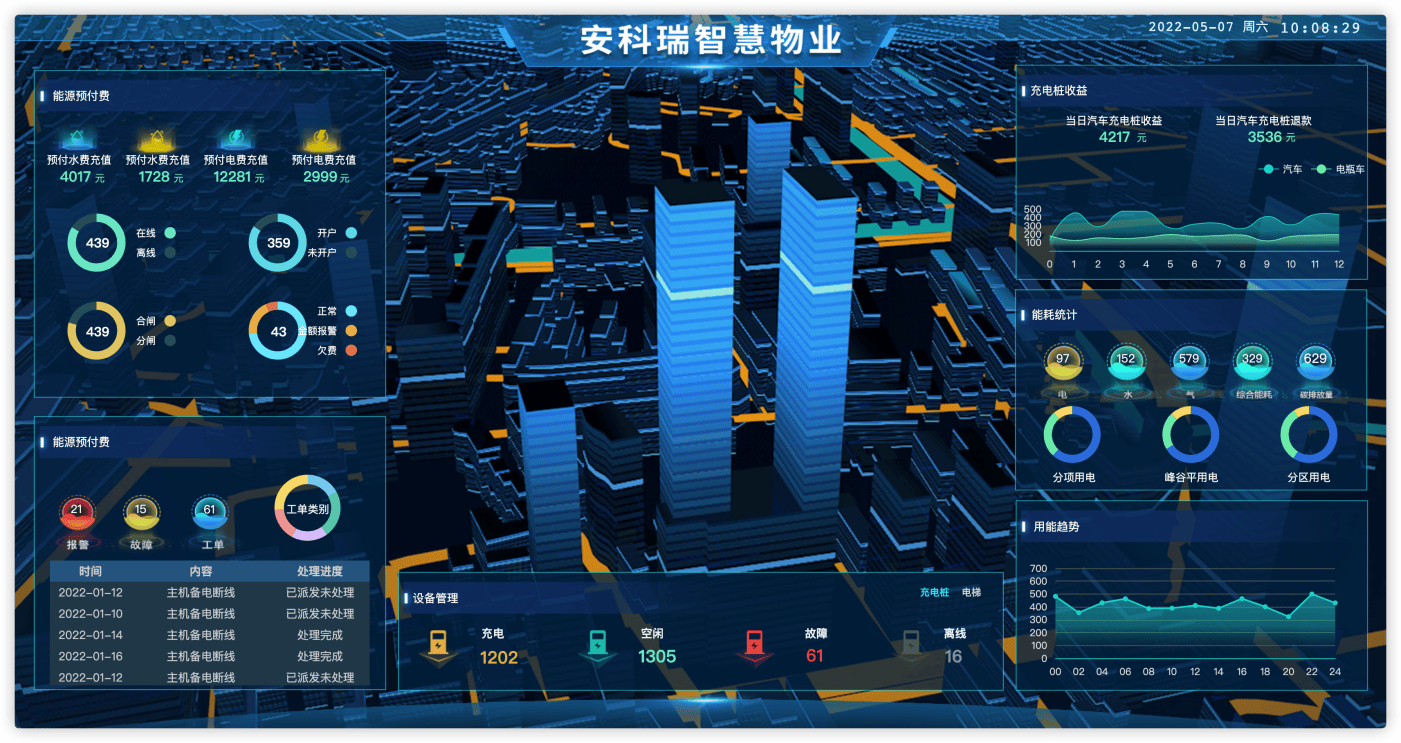

例如下图所示的智慧物业驾驶舱，内容有：预付费、充电桩、电梯、空调、照明等设备管理、能耗统计、收益统计、运维情况等。其中地图可以选配成BIM建筑模型，任何传感器报警时可以在BIM模型中预警显示。

7.2 电力集抄

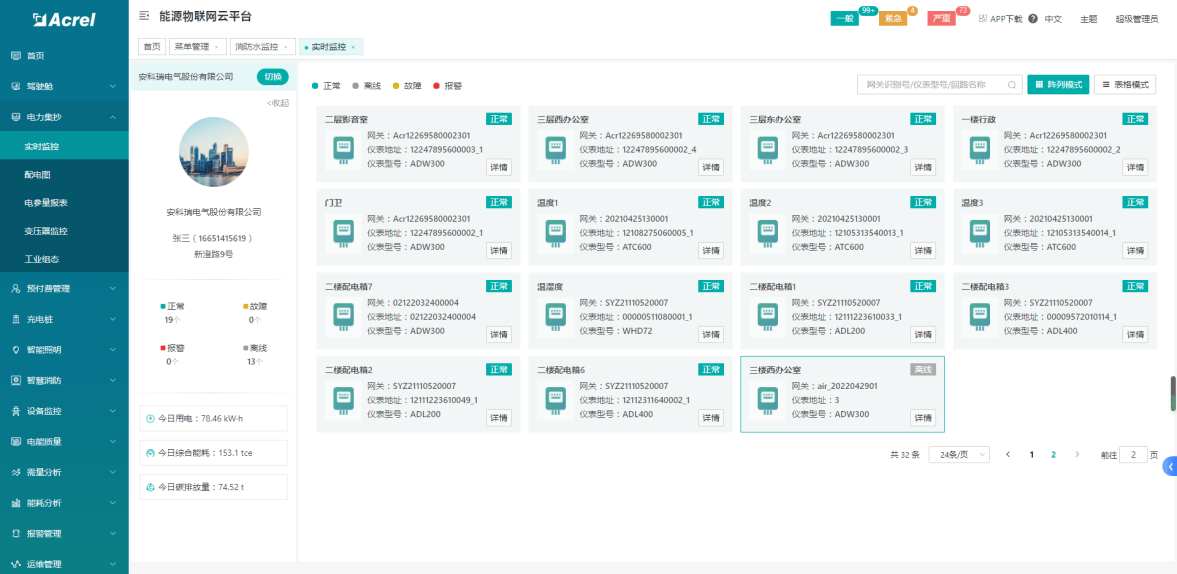

电力集抄模块可以实现对各种监测数据的查询、分析、预警及综合展示，以保证配电室的环境友好。在智能化方面实现供配电监控系统的遥测'、遥信、遥控控制，对系统进行综合检测和统一管理；在数据资源管理方面，可以显示或查询供配电室内各设 备运行（包括历史和实时参数，并根据实际情况进行日报、月报和年报查询或打印，提高工作效率，节约人力资源。

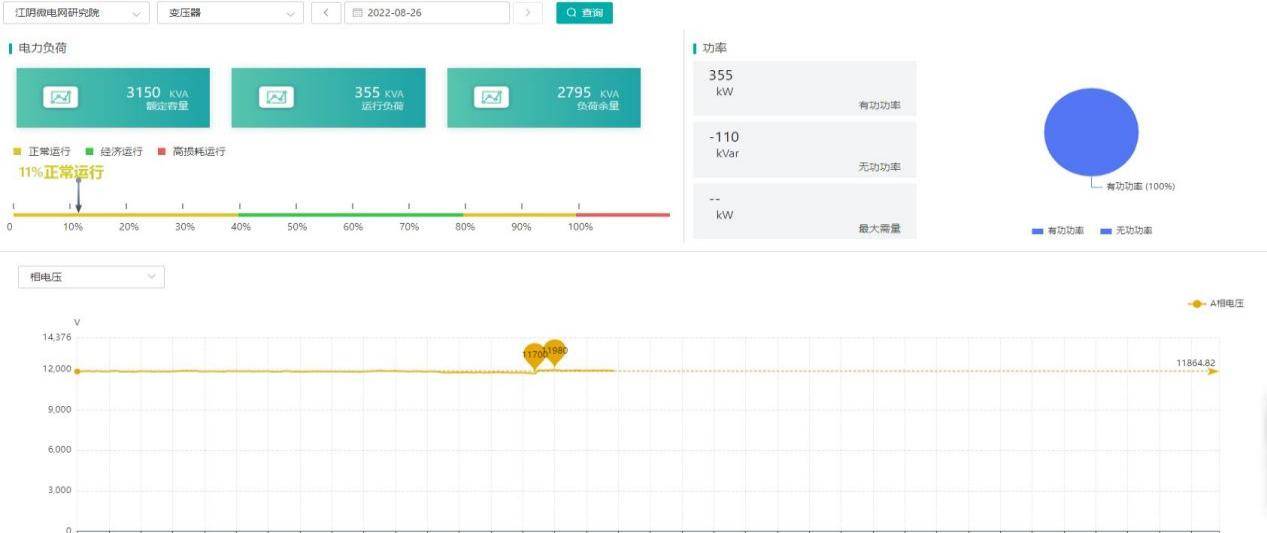

变压器监控

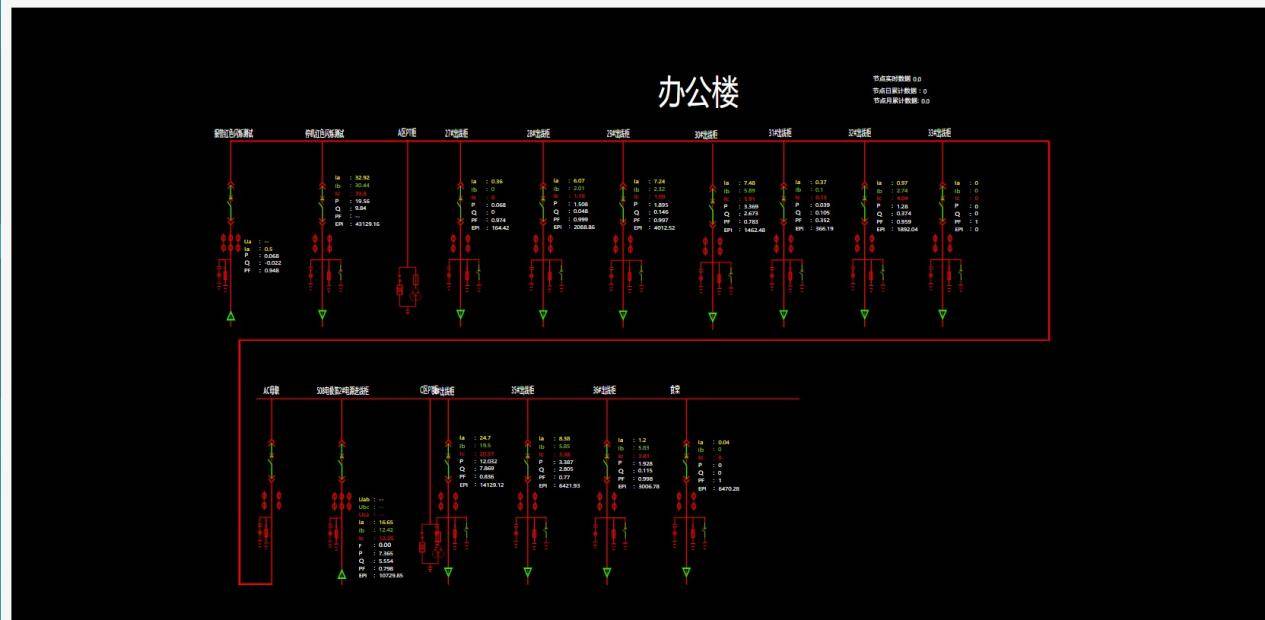

配电图

7.3 能耗分析

能耗分析模块采用自动化、信息化技术，实现从能源数据采集、过程监控、能源介质消耗分析、能耗管理等全过程的自动 化、科学化管理，使能源管理、能源生产以及使用的全过程有机结合起来，运用数据处理与分析技术，进行离线生产分析 与管理，实现全厂能源系统的统一调度，优化能源介质平衡、有效利用能源，提高能源质量、降低能源消耗，达到节能降耗和提 升整体能源管理水平的目的。

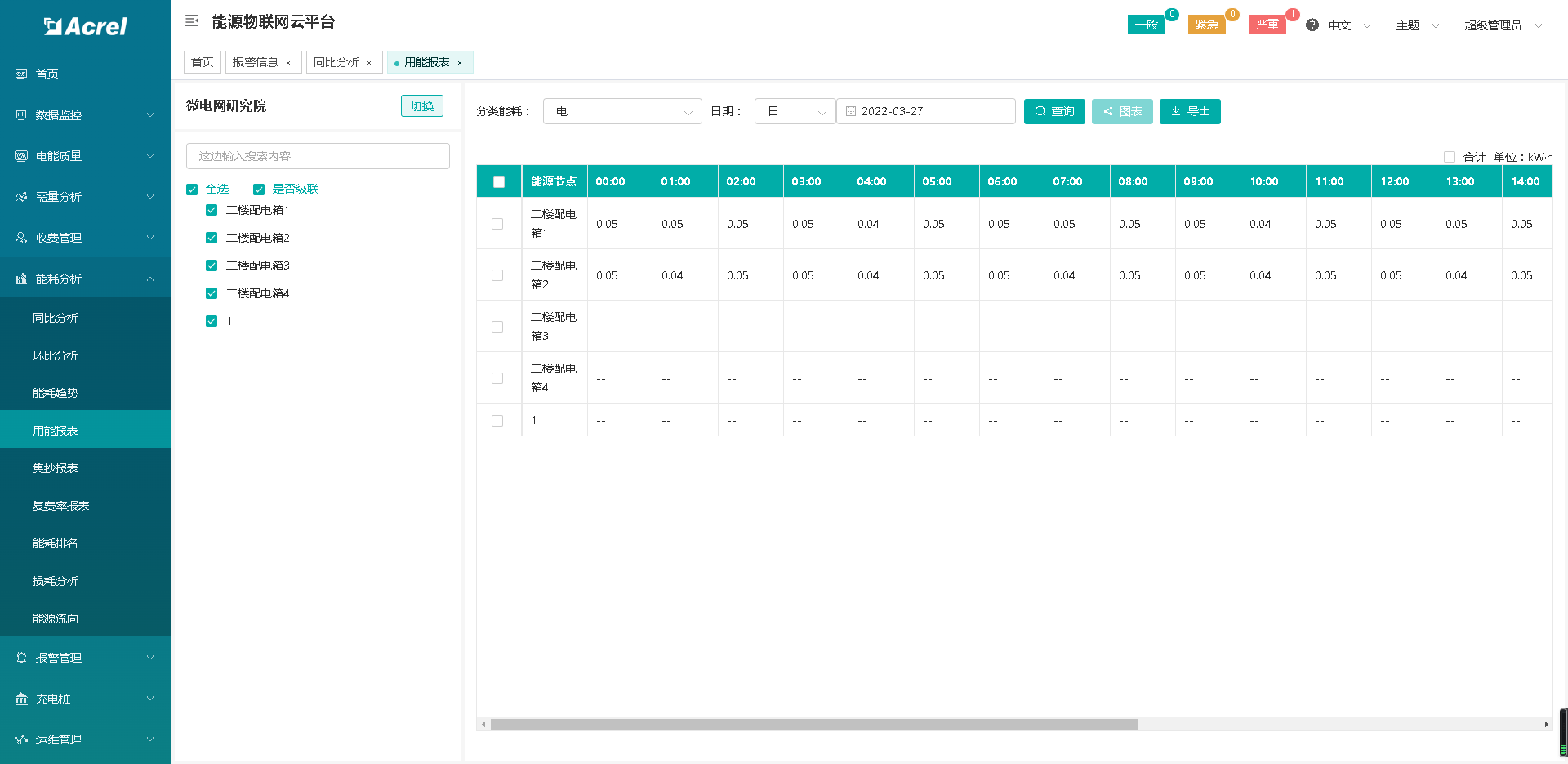

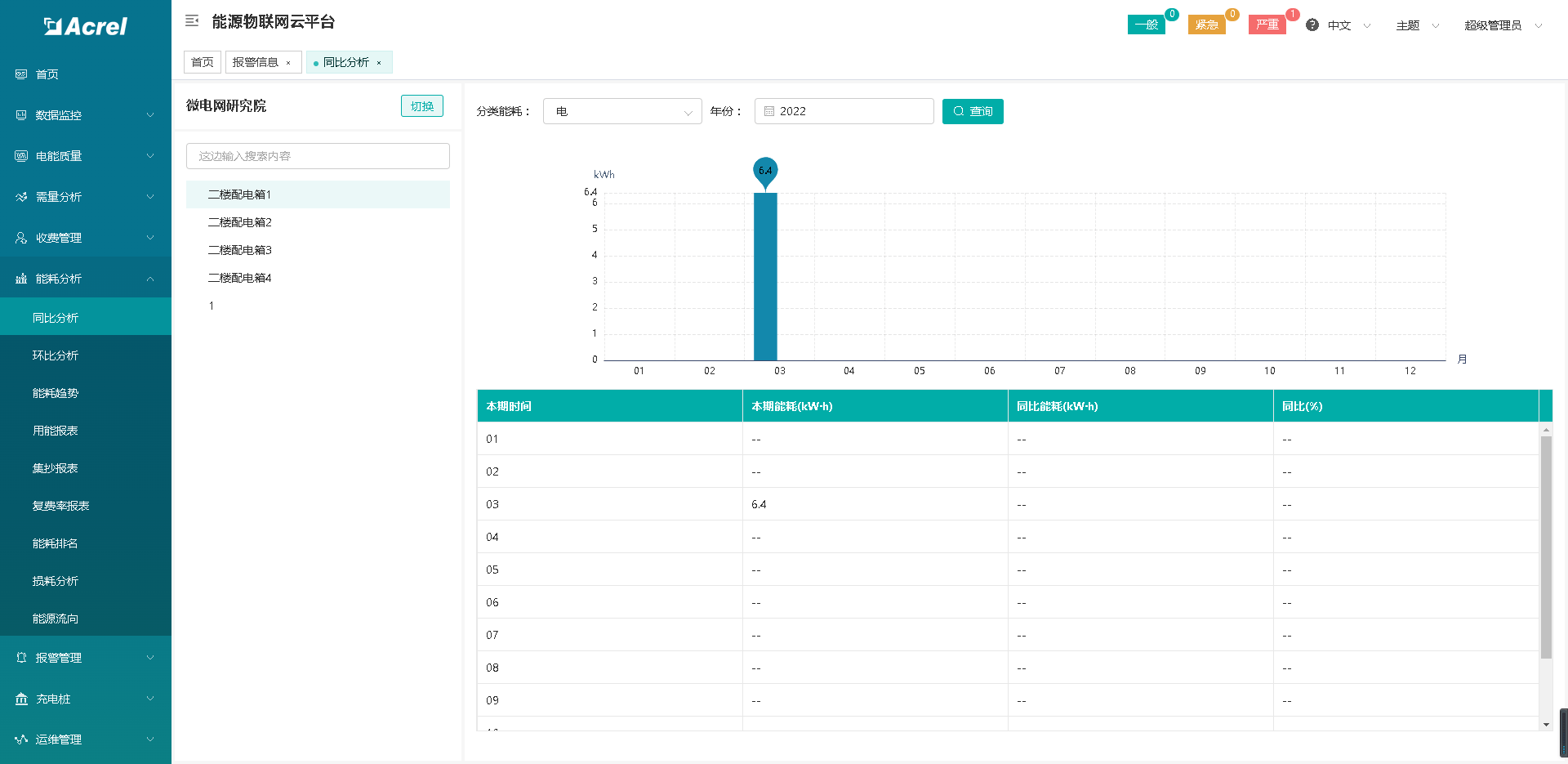

能耗概况

7.4预付费管理

1）登陆管理：管理操作员账户及权限分配，查看系统日志等功能；

2）系统配置：对建筑、通讯管理机、仪表及默认参数进行配置；

3）用户管理：对商铺用户执行开户、销户、远程分合闸、批量操作及记录查询等操作；

4）售电管理：对已开户的表进行远程售电、退电、冲正及记录查询等操作；

5）售水管理：对已开户的表进行远程售水、退水、记录查询等操作；

6）报表中心：提供售电、售水财务报表、用能报表、报警报表等查询，本系统所有的报表及记录查询，都支持excel格式导出。

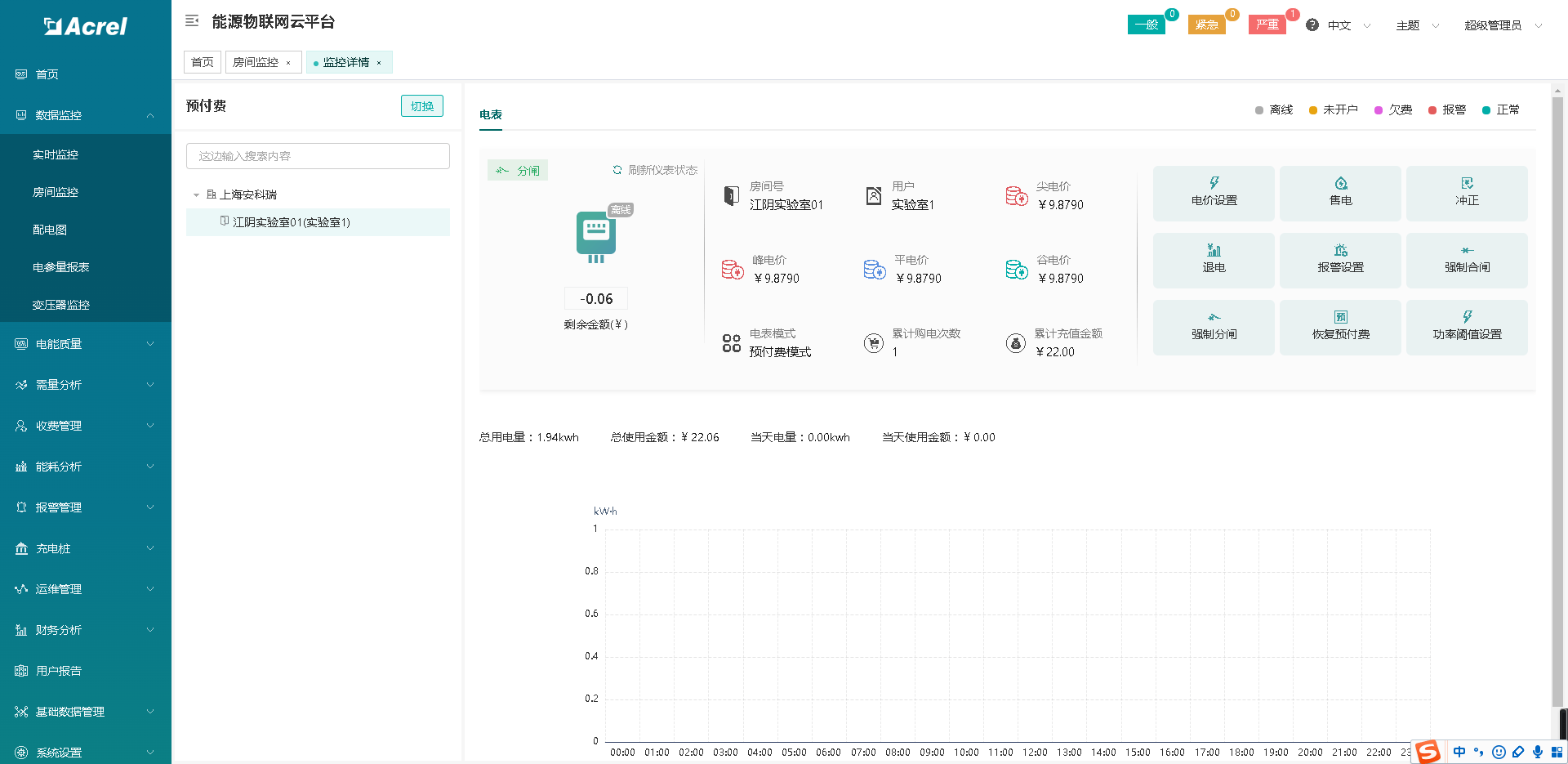

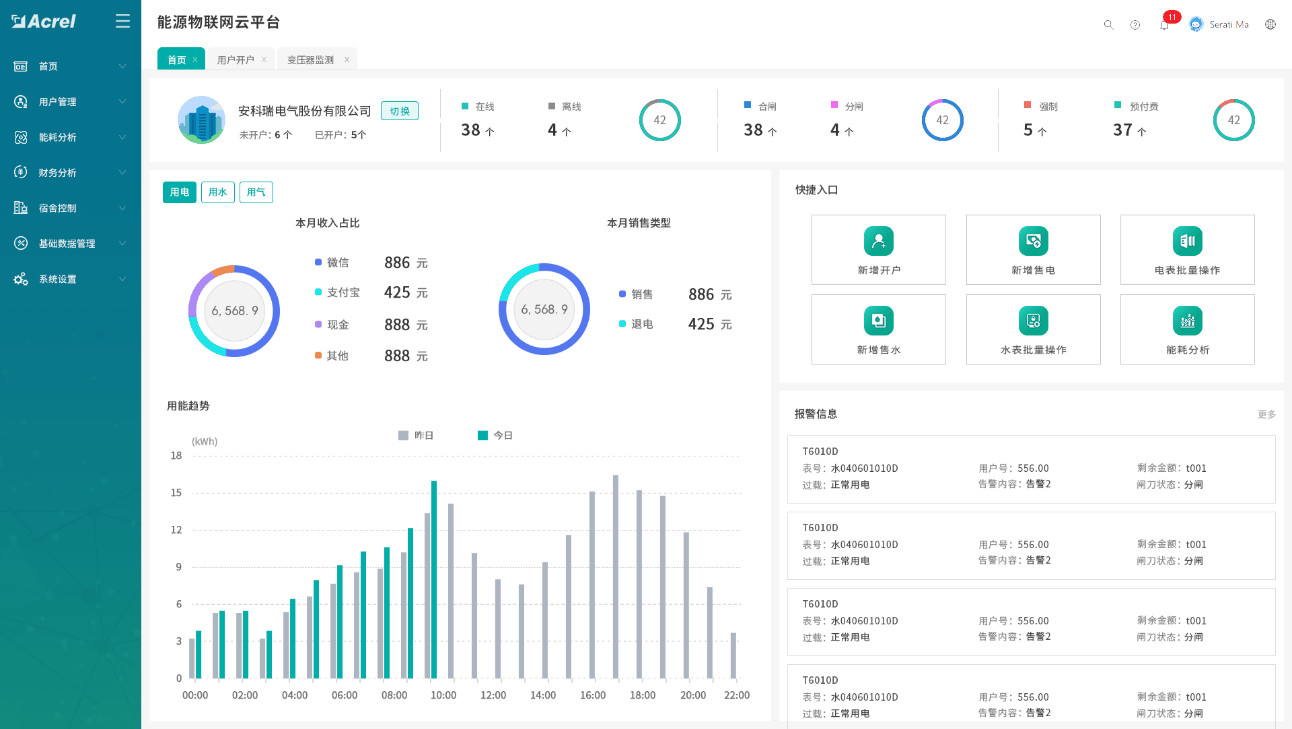

预付费看板

7.5 充电桩管理

通过物联网技术，对接入系统的充电桩站点和各个充电桩进行不间断地数据采集和监控，同时对各类故障如充电机过温保护、充电机输入输出过压、欠压、绝缘检测故障等一系列故障进行预警。云平台包含了充电收费和充电桩运营的所有功能，包括城市级大屏、交易管理、财务管理、变压器监控、运营分析、基础数据管理等功能。

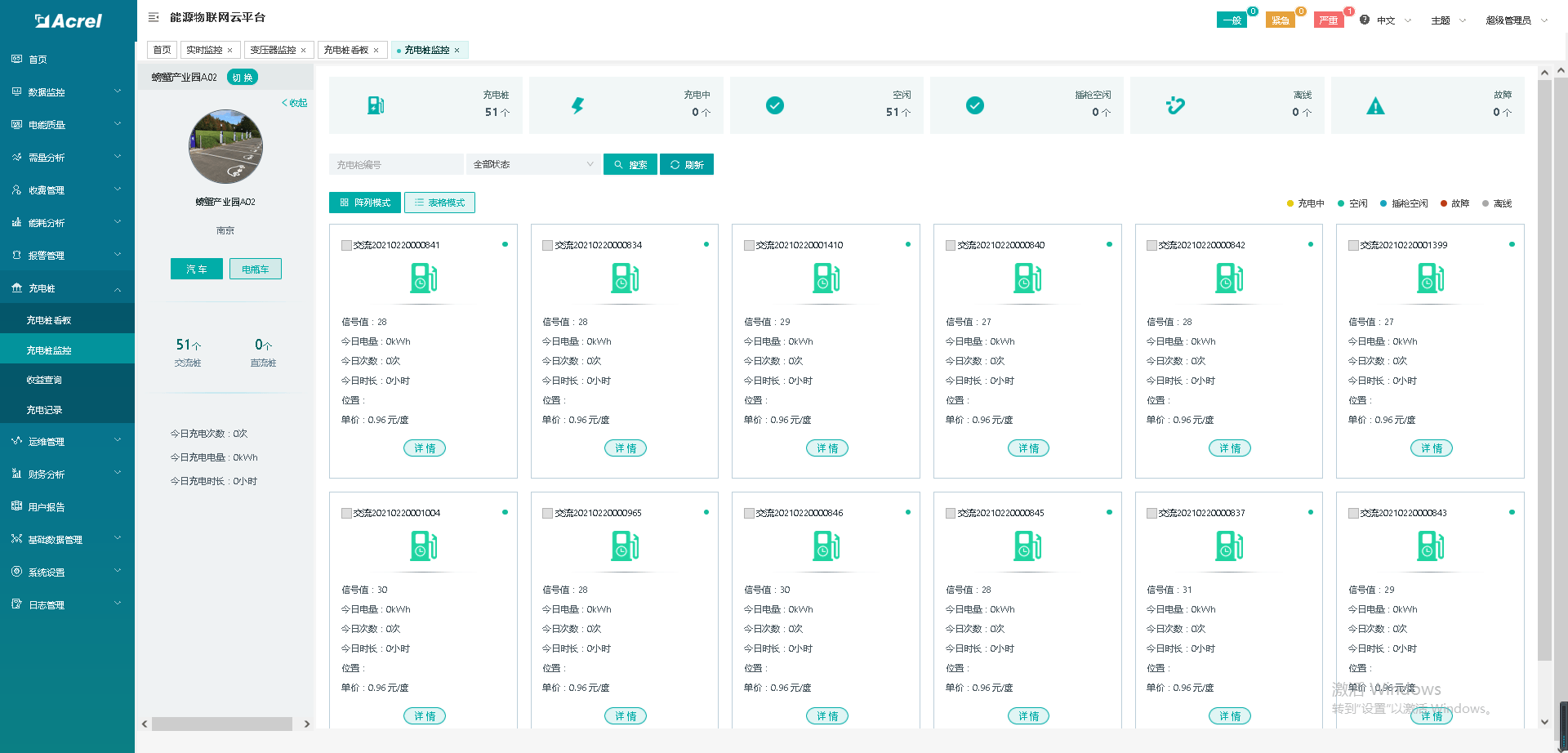

充电桩看板

7.6 智能照明

智能照明通过物联网技术对安装在城市各区域的室内照明、城市路灯等照明回路的用电状态进行不间断地数据监测，也可以实现定时开关策略配置及后台远程管理和移动管理等，降低路灯设施的维护难度和成本，提升管理水平，并达到一定节能减挂的效果。

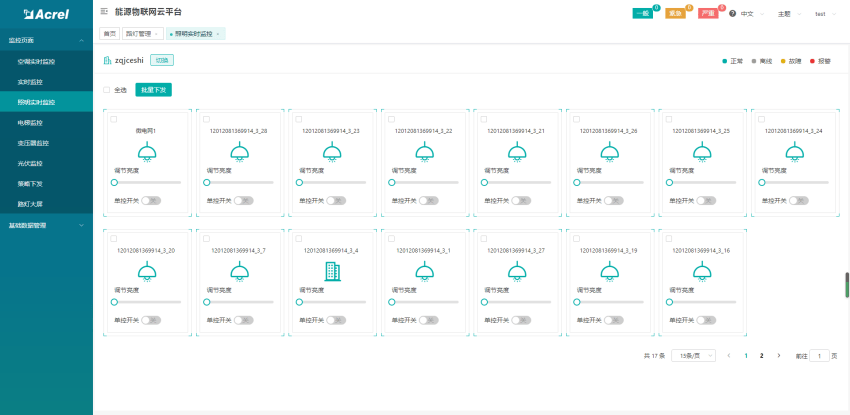

照明实时监控

7.7 安全用电

安全用电采用自主研发的剩余电流互感器、温度传感器、电气火灾探测器，对引发电气火灾的主要因素（导线温度、电流和剩余电流）进行不间断的数据跟踪与统计分析，并将发现的各种隐患信息及时推送给企业管理人员，指导企业实现快速时间的排查和治理，达到消除潜在电气火灾安全隐患，实现“防患于未然”的目的。

7.8 智慧消防

通过云平台进行数据分析、挖掘和趋势分析，帮助实现科学预警火灾、网格化管理、落实多元责任监管等目标。补了原先针对“九小场所”和危化品生产企业无法有效监控的空白，适应于所有公建和民建，实现了无人化值守智慧消防，实现智慧消防“自动化”、“智能化”、“系统化”、用电管理“精细化”的实际需求。

智慧消防看板

8、系统硬件配置

类型

型号

外观

产品功能

能源物联网云平台

Acrel-EIOT

提供数据驾驶舱、电气安全监测、电能质量分析、用电管理、预付费管理、充电桩管理、智能照明管理、异常事件报警和记录、运维管理等功能，并支持多平台、多语言、多终端数据访问

智能网关

AWT100-4G

1路下行485，上行4G；WIFI、NB、LR网口其他规格可选

ANet-1E2S1-4G

上行：以太网、4G

下行：RS485

断点续传，多平台转发，MQTT协议

电力物联网

仪表

ADW300-4G

三相电压、电流、功率、功率因数、频率测量；电压电流相角、电压电流不平衡度测量；电压电流2-31次分次谐波及总畸变测量；当月及上三月的电压、电流、功率极值记录；最大需量及上十二月历史需量记录；事件记录、复费率、四象限电能及历史电能记录；支持4路开关量输入、2路开关量输出；支持4路测温；支持1路剩余电流测量；支持本地显示及按键设置；有功电能精度1级。

通讯方式：支持RS485通讯、Lora无线通讯、4G通讯；WIFI通讯

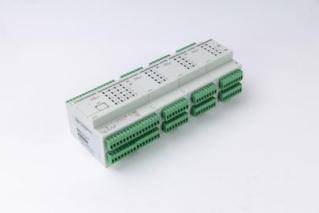

ADW200

4路三相电压、电流、功率、功率因数、频率测量；电压电流相角、电压电流不平衡度测量；电压电流2-31次分次谐波及总畸变测量；当月及上三月的电压、电流、功率极值记录；最大需量及上十二月历史需量记录；事件记录、复费率、四象限电能及历史电能记录；支持12路开关量输入4路开关量输出；支持12路测温4路剩余电流测量；有功电能精度1级。

通讯方式：RS485接口，支持Modbus-RTU协议

ADW210

4路三相电压、电流、功率、功率因数、频率测量；电压电流相角、电压电流不平衡度测量；电压电流2-31次分次谐波及总畸变测量；当月及上三月的电压、电流、功率极值记录；最大需量及上十二月历史需量记录；事件记录、复费率、四象限电能及历史电能记录；支持12路开关量输入4路开关量输出；支持12路测温4路剩余电流测量；有功电能精度1级。

单相电子式计量表

DDS

单相有功、无功电能计量，电参量测量：U、I 、P、Q、S、PF、F， LCD 显示， RS485通讯，MODBUS-RTU 和 DL/T645 协议

单相电子式计量表

DDSD

单相电能计量：总电能计量（反向计入正向），3 个月历史电能数 据冻结存储电参量测量：U、I 、P、Q、S、PF、F 测量 LCD 显示：8位段式 LCD 显示按键编程：3按键可编程设置密码、通讯地址、波特率、复 费率和通讯协议。

脉冲输出：L有功电能脉冲输出复费率：4个时区、2 个时段表、14 个日时段、4 个费率通讯： RS485接口， MODBUS-RTU 、 DL/T645-97 、 DL/T645-07 协议、红外通讯

三相电子式计量表

DTSD

三相电能计量：有功电能计量（正、反向）、无功电能计量（正、反向）、 A、B、C 分相正向有功电能电参量测量： U、I 、 P、Q、S、PF、F谐波测量： 2~31 次谐波电压电流LCD 显示： 8 位段式 LCD 显示、背光显示按键编程：4 按键可编程通信、变比等参数脉冲输出： 有功脉冲输出、 无功脉冲输出 、时钟脉冲输出LED 报警： 失压、过压报警 复费率及附带功能：有源开关量输入 、 3 开关量输出 、 支持 4 个时区、2 个时段表、 14 个日时段、4 个费率、最大需量及发生时间 、上 48 月、上 90 日历史冻结数据 、 日期、时间

通讯：红外通讯、RS485 接口、 同时支持 Modbus、DL/T645测温：支持 3 外置 NTC 测温

单相电子式计量表

ADL200

单相电参量U、I、P、Q、S、PF、F测量。总电能计量（反向计入正向），3个月历史电能数据冻结存储；8位段式LCD显示；有功电能脉冲输出；有功电能精度1级，无功电能2级。

三相电子式计量表

ADL400

三相电参量U、I、P、Q、S、PF、F测量。（正、反向）有功、无功电能计量；A、B、C 分相正向有功电能计量；2-31次谐波电压电流；12位段式LCD显示、背光显示，电能精度0.5s级。

单相预付费电表

DDSY-4G

单相电参量U、I、P、Q、S、PF、F测量。有功电能计量（正、反向），A、B、C分相正向有功电能，支持4个时区、2个时段表、14个日时段、4个费率最大需量及发生时间，实时需量，历史冻结数据购电记录；8位段式LCD显示、背光显示；有功电能脉冲输出；有功电能精度1级，无功电能0.5s级。

三相预付费电表

DTSY-4G

三相电参量U、I、P、Q、S、PF、F测量。有功电能计量（正、反向），A、B、C分相正向有功电能，支持4个时区、2个时段表、14个日时段、4个费率最大需量及发生时间，实时需量，历史冻结数据购电记录；8位段式LCD显示、背光显示；有功电能脉冲输出；有功电能精度1级，无功电能0.5s级。

多功能电力仪表

AEM96

三相电力参数测量、电压和电流的相角、四象限电能计量、复费率、最大需量、历史电能统计、开关量事件记录、历史极值记录、31次分次谐波及总谐波含量分析、分相谐波及基波电参量（电压、电流、功率）、开关量、报警输出通讯方式：RS485接口，支持Modbus-RTU 协议

AEM72

三相电力参数测量、电压和电流的相角、四象限电能计量、复费率、最大需量、历史电能统计、开关量事件记录、历史极值记录、31次分次谐波及总谐波含量分析、分相谐波及基波电参量（电压、电流、功率）、开关量、报警输出

通讯方式：RS485接口，支持Modbus-RTU 协议

ACR系列

三相所有电力参数、最大需量记录（ACR320EFL）、分时电能统计及12月电能统计、日期时间显示、LCD显示、RS485通讯，事件记录。

通讯方式：RS485，Prifibus-DP、以太网

APM系列

全电量测量，四象限电能，复费率电能，仪表内部温度测量，总有功、总无功、总视在电能脉冲输出、秒脉冲等可选。三相电流、有功功率、无功功率、视在功率实时需量及最大需量(包含时间戳)。电流、线电压、相电压、有功功率、无功功率、视在功率、功率因数、频率、电流总谐波、电压总谐波的本月极值和上月极值(包含时间戳)。中文显示，有功电能0.2s级。通讯方式：RS485，Prifibus-DP、以太网

直流电能表

DJSF1352

1.精度：1级或0.5级，带±12V电压输出用于霍尔传感器供电

2.测量：电压、电流、功率、正反向电能，支持双路计量。

智慧用电监测装置

ARCM300-Z

三相（I、U、Kw、Kvar、Kwh、Kvarh、 Hz、cosΦ），视在电能、四象限 电能计量，单回路剩余电流监测， 4 路温度监测，2 路继电器输出，2

路开关量输入，支持断电报警上传

电气防火限流式保护器

ASCP200-40B

可实现短路限流灭弧保护，过载限流保护、内部超温限流保护、过电压保护、漏电监测、线缆温度监测等功能，1路RS485通讯，1路GPRS（或NB）无线通讯，额度电流0-40A，额定电流菜单可设

故障电弧探测器

AAFD-DU

监测故障电弧、漏电、温度

两路无源干接点（开关量）输入

两路无源常开触点（开关量）输出

电瓶车充电桩

ACX系列

充满自停、断电记忆、短路保护、过载保护、空载保护、故障回路识别、远程升级、功率识别、独立计量、告警上报。

支持投币、刷卡，扫码、免费充电，

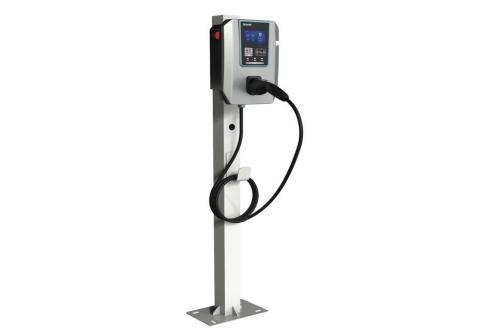

汽车充电桩

AEV_AC007

额定功率7kW,单相三线制，防护等级IP65,具备防雷保护、过载保护、短路保护、漏电保护、智能监测、智能计量、远程升级，支持刷卡、扫码、即插即用。

通讯方式：4G、蓝牙、Wifi

30KW、600KW、120KW多规格可选

电气接点在线测温装置

ARTM-Pn

可监测电压、电流、频率、有功功率、无功功率、电能，可接收60个无线温度传感器温度

ATC600

ATC600有2种工作模式：终端(-C)、中继(-Z)，可根据项目布局选择配置。可接收240个无线温度传感器温度

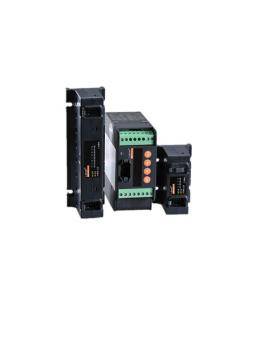

智能光伏采集装置

AGF-M系列

光伏电池串开路报警，可以配合组串电压进行综合判断；带3路开关量状态监测，用于采集直流断路器、防雷器等输出空接点状态；一次电流采用穿孔方式接入，安装方便，安全性高；测量元件采用霍尔传感器，隔离测量最大电流20A；电压测量功能可测量母线电压最高DC 1500V

三遥单元

ARTU系列

可扩展DIDO以及多路模拟量输入输出单元。

通讯方式：RS485接口，Modbus协议。可扩展2G、Lora、LoRAWAN、NB-IoT、4G、以太网

智慧照明

ASL200系列

遥控输出

两路无源干接点（开关量）输入

两路无源常开触点（开关量）输出

结语

对泛在电力物联网在电力市场中的具体应用进行了展望，并对关键技术的研究进行归纳总结，得出如下结论：

1. 电力系统结构和电力市场环境的变化，使得传统的运行控制方法无法保证电网的安全经济运行，继续采用传统运营模式的电力企业无法适应开放电力市场下的角色转变。大力建设泛在电力物联网是突破传统运行方式瓶颈、转变电力工业发展方向和理念的重大战略举措，也是建设全球能源互联网的必经之路。

2)基于泛在电力物联网技术所提出的综合能源服务平台是连接电力工业各个环节的关键，实现了开放电力市场下的能源交易、综合能源服务以及增值业务等多项功能，充分体现了新时代电力系统“枢纽、平台和共享”的作用，为电力工业各环节的发展提供了良好的基础。

3)为实现综合能源服务平台的体系架构和相关功能，还需要在电力物联网终端设备、综合通信网络及信息安全和智能化物联网管控平台等关键技术领域加强研究。
