提及断路器，想必大部分电气设计人员都非常熟悉了。但是如果说到断路器部分参数意义及打起来的选择与整定，可能不少电气设计人员都是云里雾里，对于一些电气设计新手更是一问三不知了。我们都知道断路器或保险丝的一般功能，是一种电气安全装置，旨在保护电路免受过电流或短路造成的损坏。它的基本功能是中断电流以保护设备和防止火灾风险。与熔断器运行一次后必须更换不同，断路器可以（手动或自动）复位以恢复正常运行。断路器的尺寸各不相同，从保护低电流电路或个人家用电器的小型设备，到设计用于保护为整个城市供电的高压电路的大型开关设备。那么，断路器的相关参数有哪些？其意义又什么？如何选择断路器呢？今天本文就给大家分享断路器部分参数意义，以及断路器的选择与整定，看完文章希望能给广大电气设计人员一些参考。
▶ 01 低压断路器部分参数意义

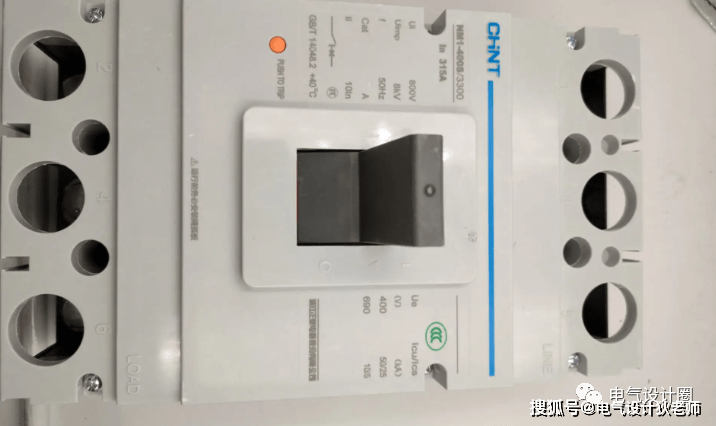

（1）Icw短时耐受电流
在规定的试验条件下，断路器能承载而不损坏的短时耐受电 流值。短时耐受电流Icw只适用于具有短路短延时特性的电器。（B类断路器）大于12倍的Ie
（2）Ics:额定运行短路
指按试验程序O-t-CO-t-CO所规定的条件，断路器能继续承载其能力的分断能力。即断路器仍能够可靠分断的最大。在切断该后，断路器仍可以使用。
（3）Icu:额定极限短路
指按试验程序O-t-CO所规定的条件，断路器不能继续承载其能力的。即断路器能够可靠分断的。只在一定约束条件下，断路器可继续使用。(更具代表断路器分断能力)
（4）Icm:额定短路接通能力
指按试验程序O-t-CO-t-CO所规定的条件，断路器设备在额定工作电压-10%、额定频率和规定的功率因数时能接通的短路电流。什么意思呢？当系统中发生短路时，断路器最快的动作时间也大于冲击短路电流峰值出现的时间，所以断路器必须承受冲击短路电流峰值Ipk的冲击。断路器抵御冲击短路电流峰值的能力，叫做动稳定性。动稳定性用断路器的短路接通能力Icm参数来表示。
这里可不是真的让断路器在发生短路时再接通电路，而是指断路器承受短路电流最大值冲击的能力而已。这个值是考察断路器的动稳定性

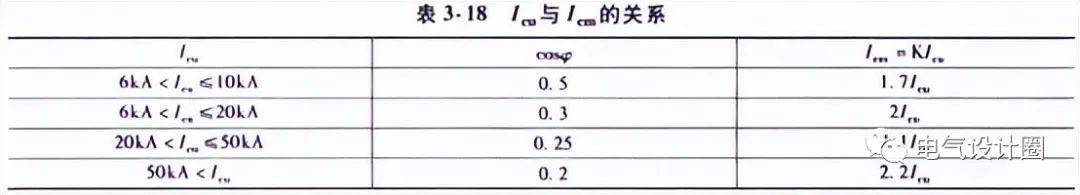

Icm=KIcu 实际应用Icm=2.2Icu

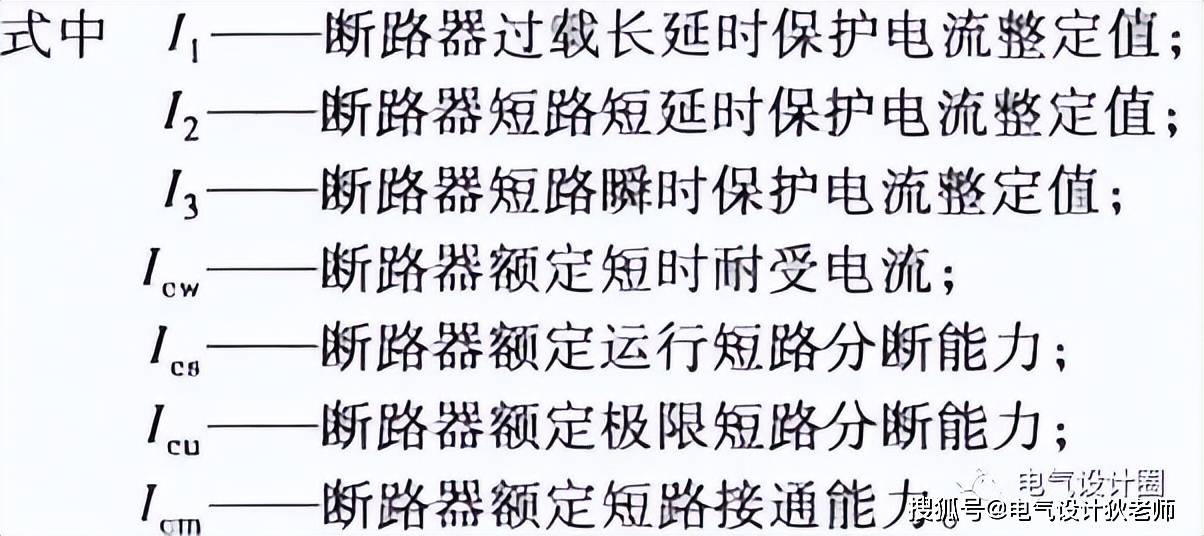

I1＜<I2<I3<Icw＜Ics＜Icu<Icm
前三者是系统参数，体现断路器保护能力，Icw自身对短路电流热冲击耐受能力，体现热稳定性。Ics，Icu，Icm体现的是动稳定性。
（5）A类断路器：
不可调短延时（L-I保护曲线断路器，一般用于馈电回路和母联回路），

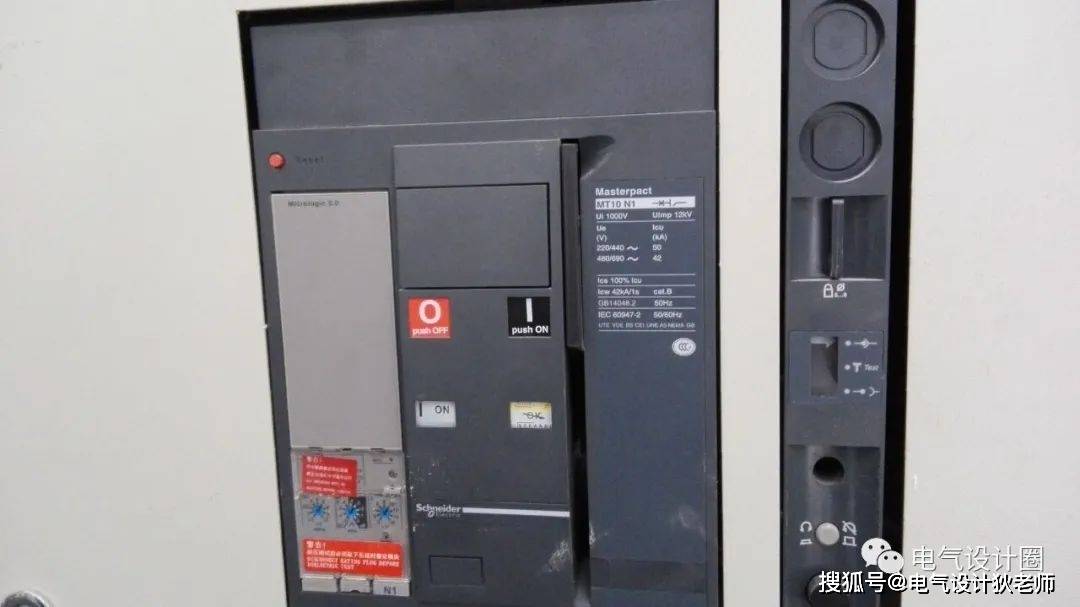

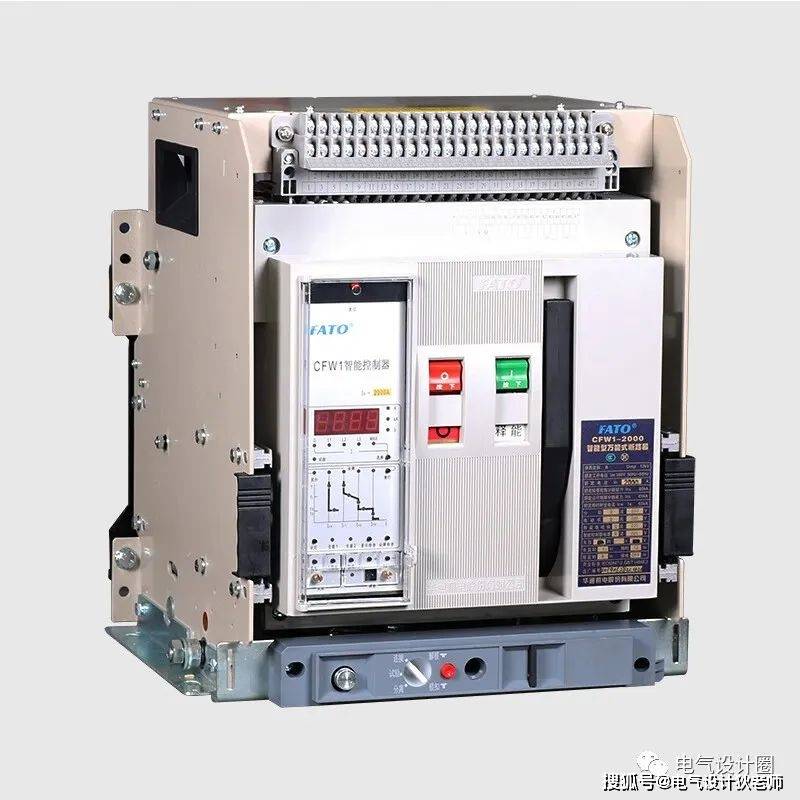

（6）B类断路器：

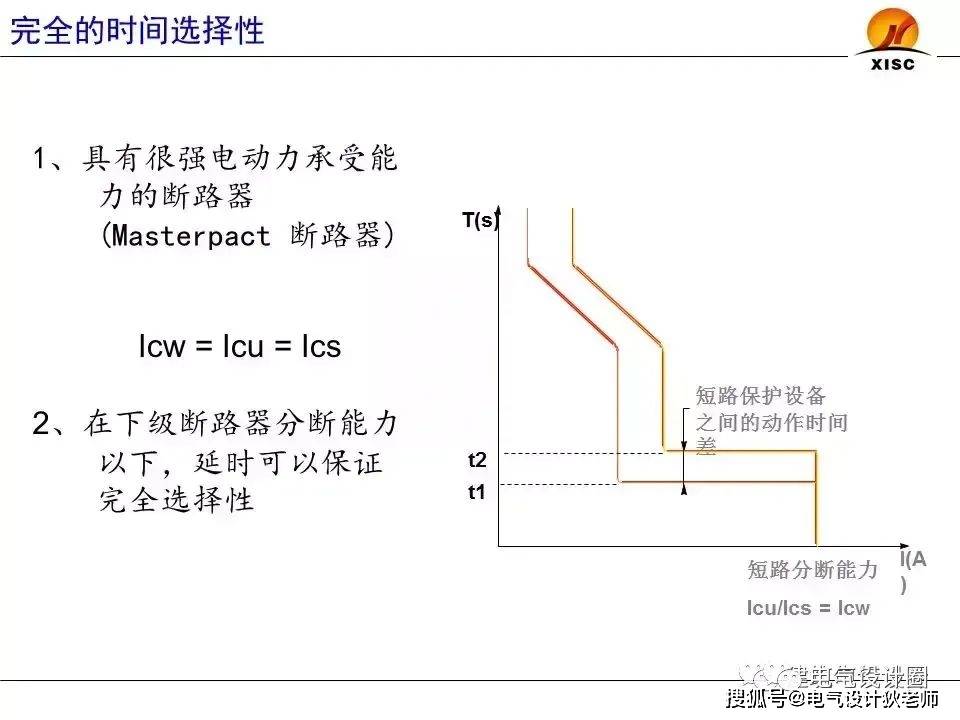

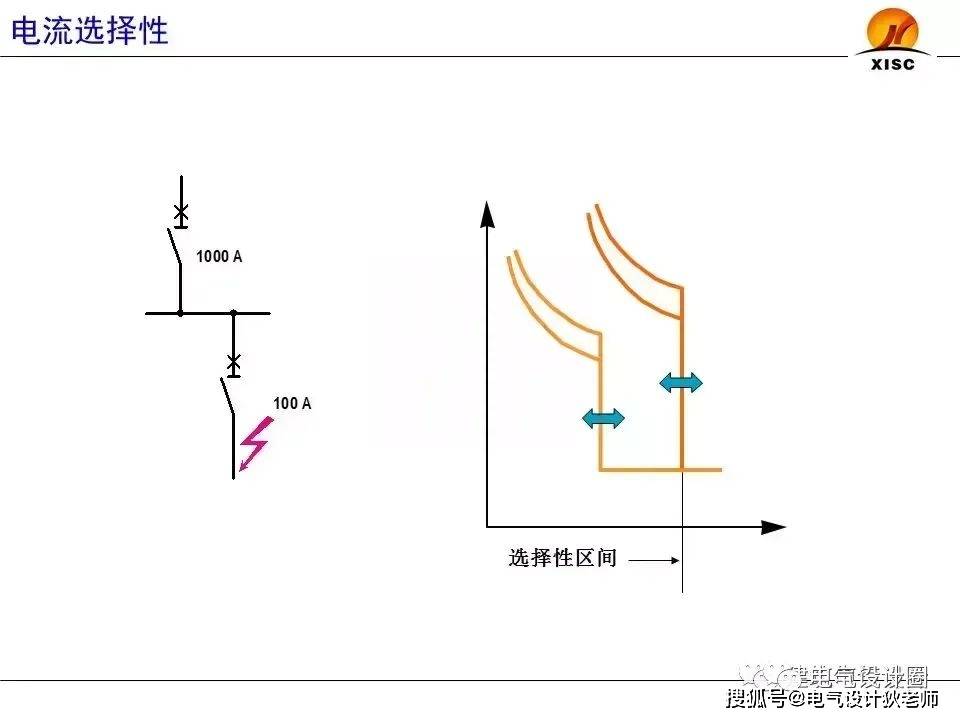

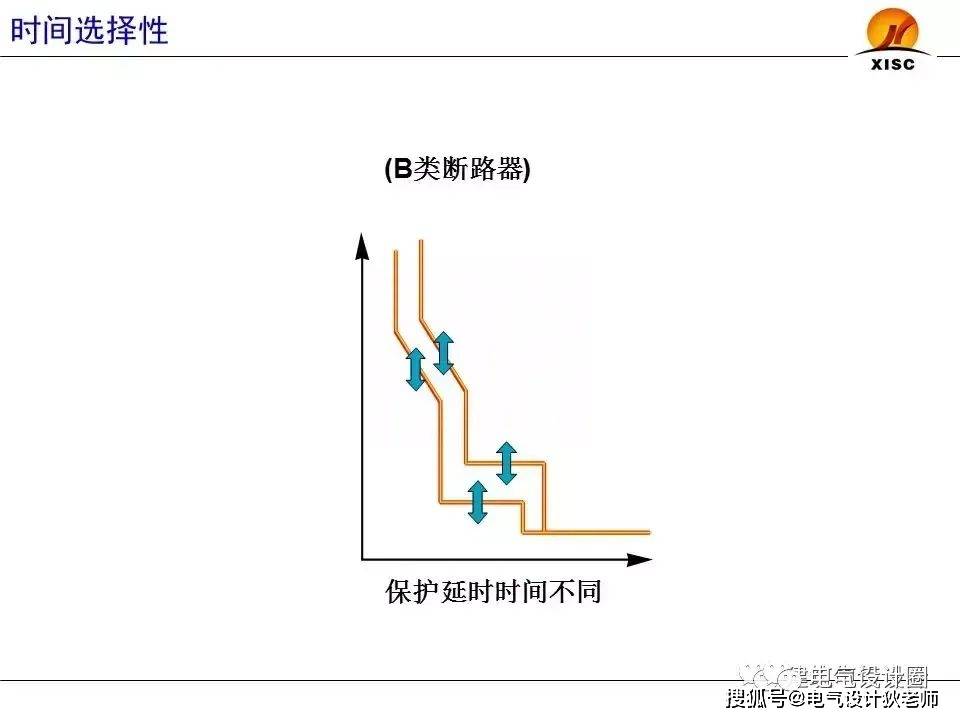

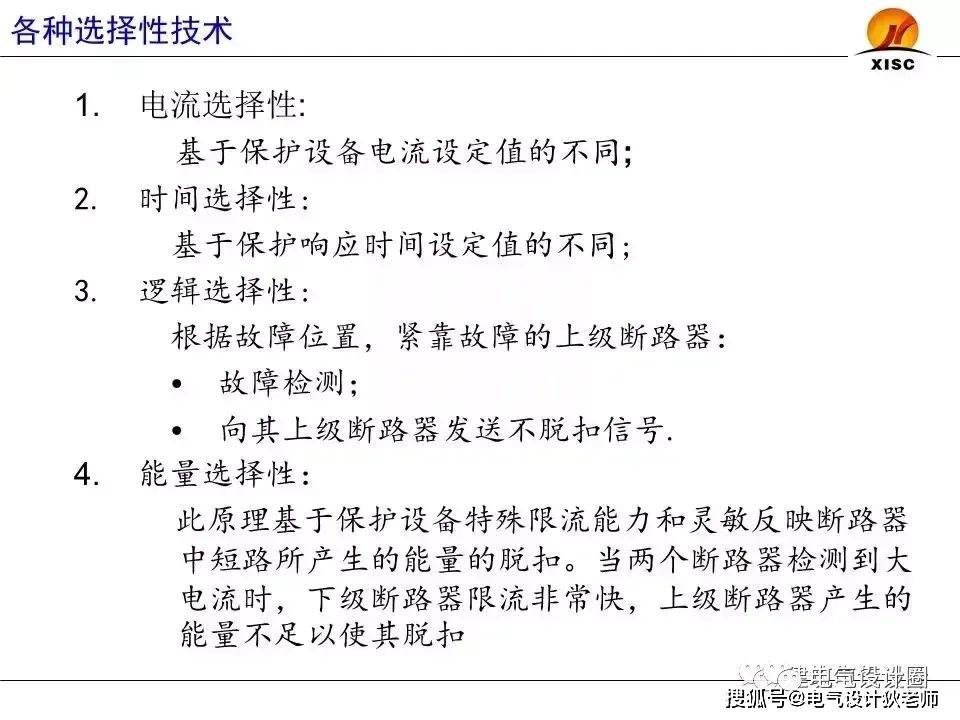

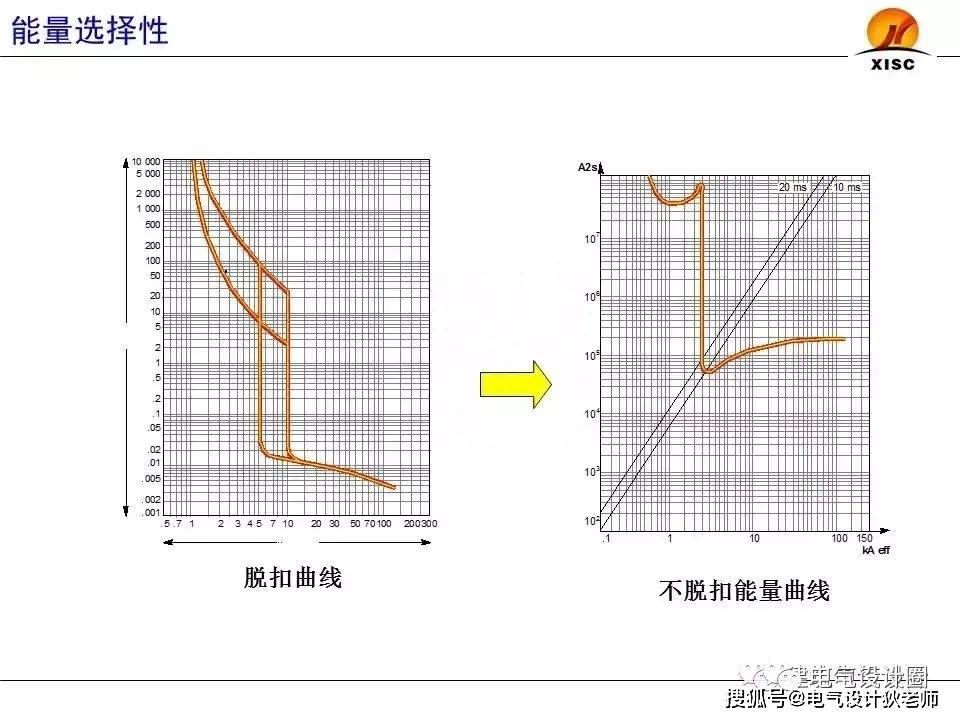

可调短延时（L-S-I保护曲线，进线回路)，B类型为了满足与其他断路器选择性，短路电流的允通电流必须小于Icw（短时耐受电流）
（7）动稳定：
短路电流、短路冲击电流通过导体时，相邻载流导体间将产生巨大的电动力，衡量电路及元件能否承受短路时最大电动力的这种能力，称作动稳定。
（8）热稳定：
电流通过导体时，导体要产生热量，并且该热量与电流的平方成正比，当有短路电流通过导体时，将产生巨大的热量，由于短路时间很短，热量来不及向周围介质散发，衡量电路及元件在这很短的时间里，能否承受短路时巨大热量的能力为热稳定。

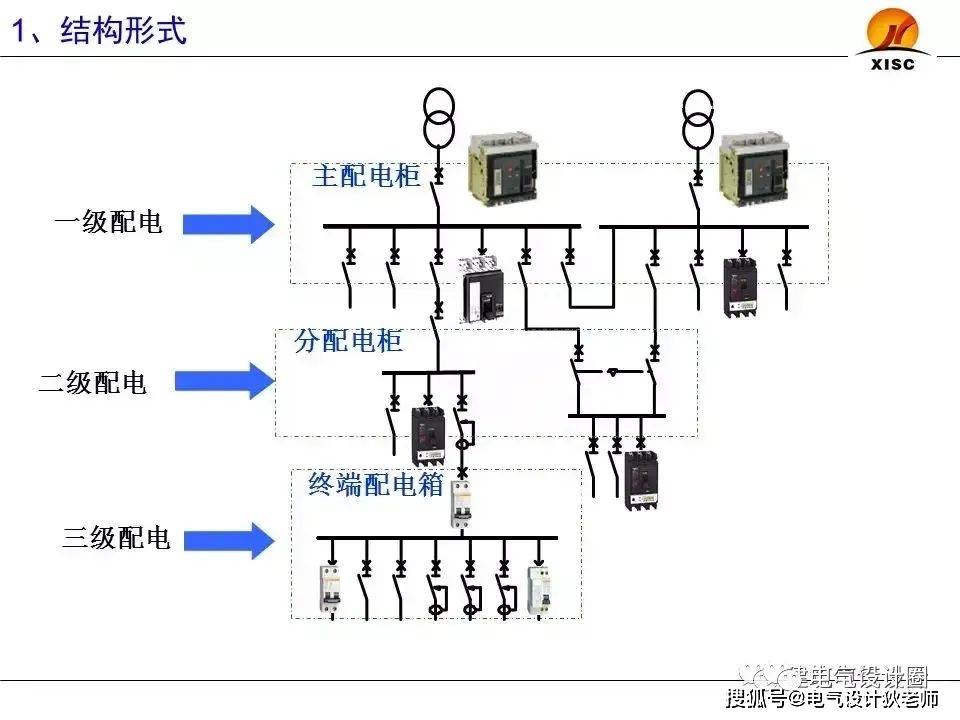

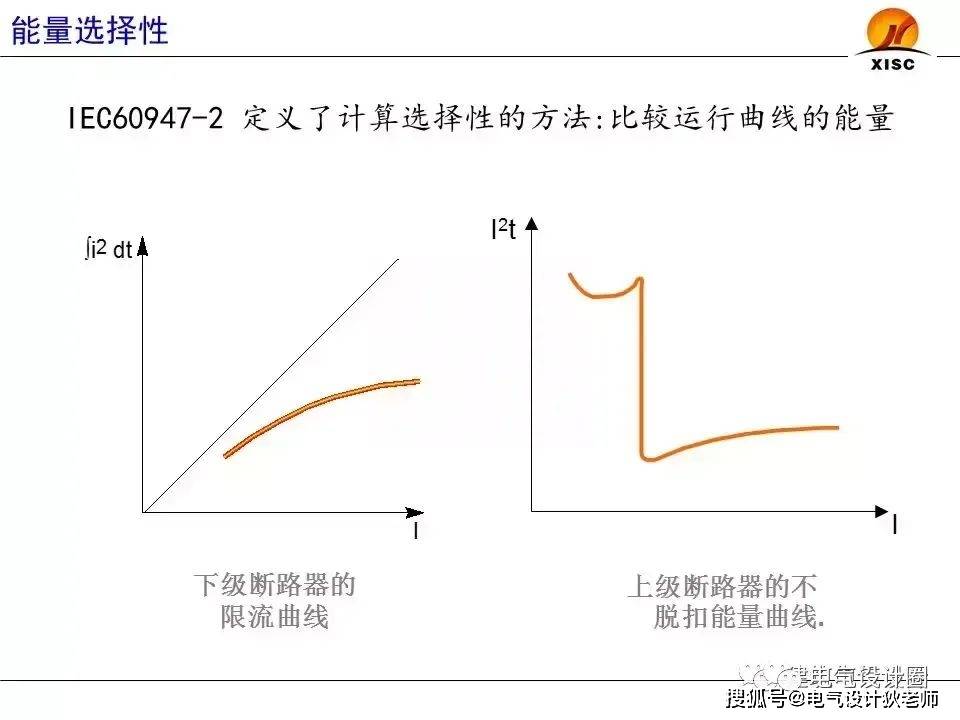

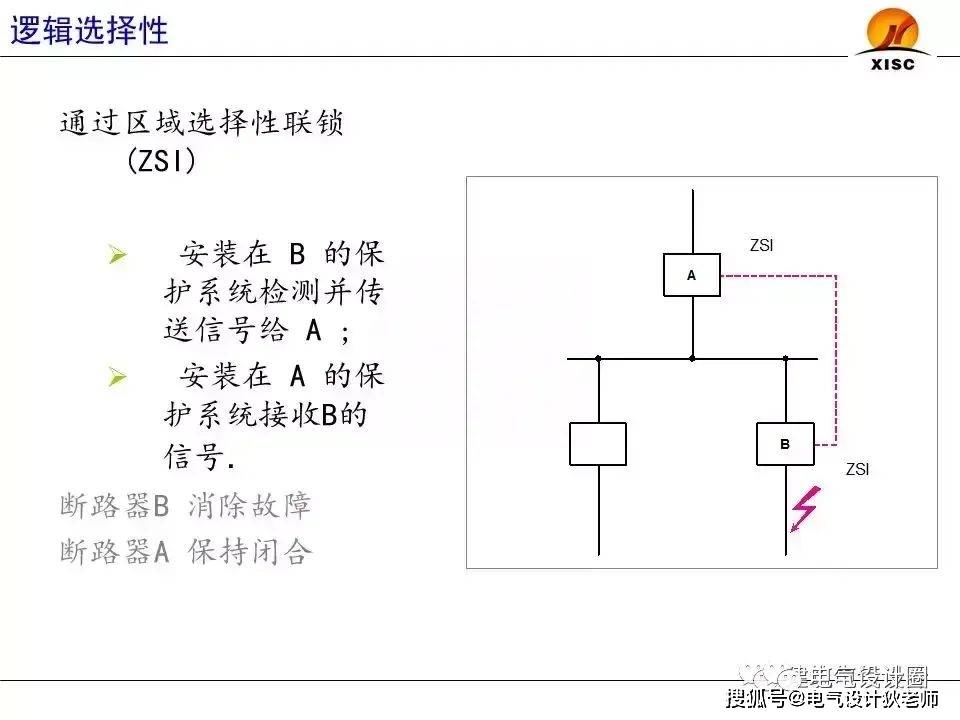

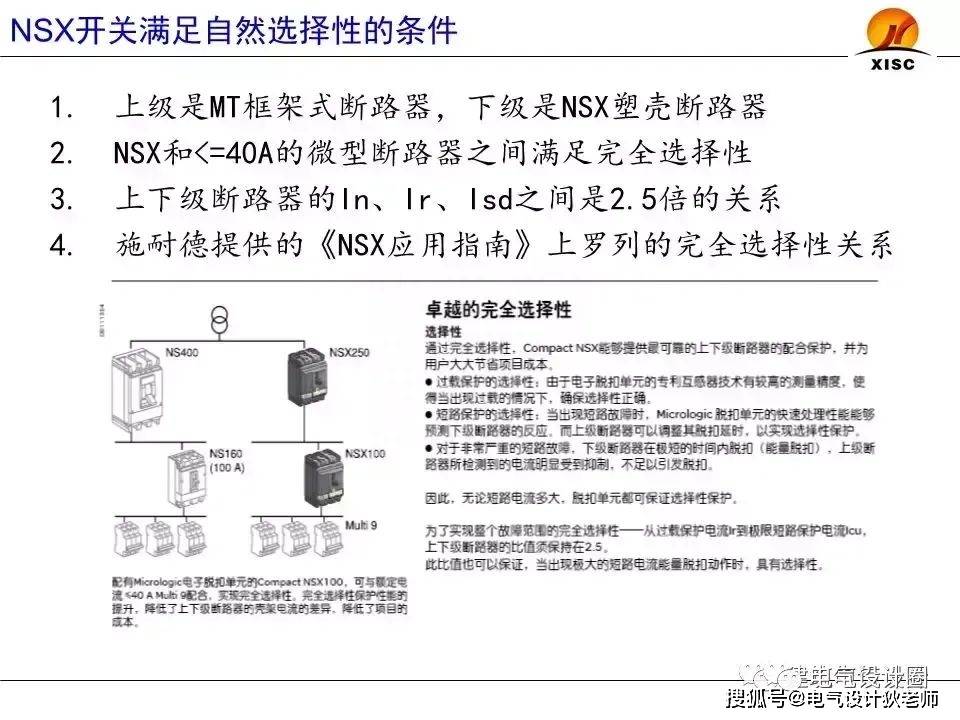

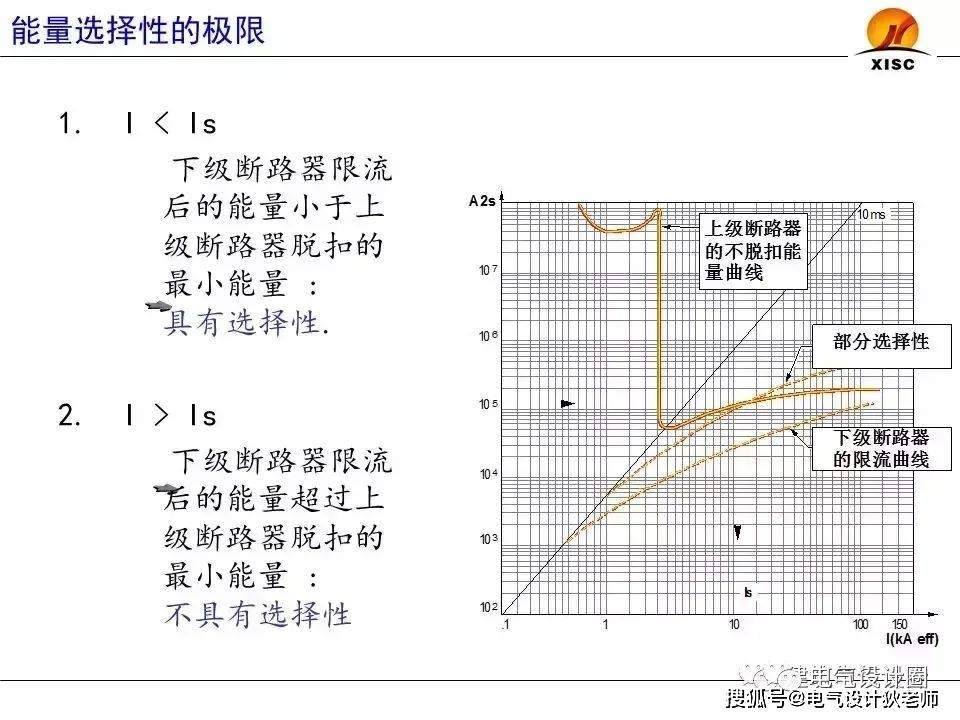

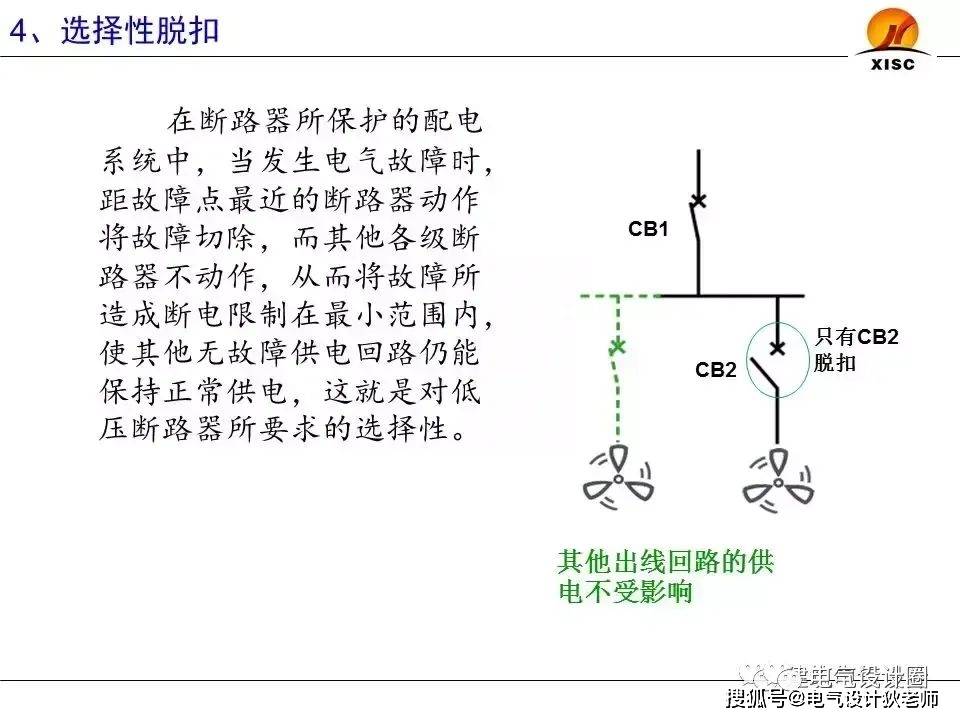

▶ 02 断路器的选择与整定
▶ 03 文章总结：
（1）首先根据额定电压选，额定电压要一致。
（2）断路器的额定电流要大于等于所用电路的额定电流。
（3）断路器的额定开断电流要大于等于所用电路的短路电流。

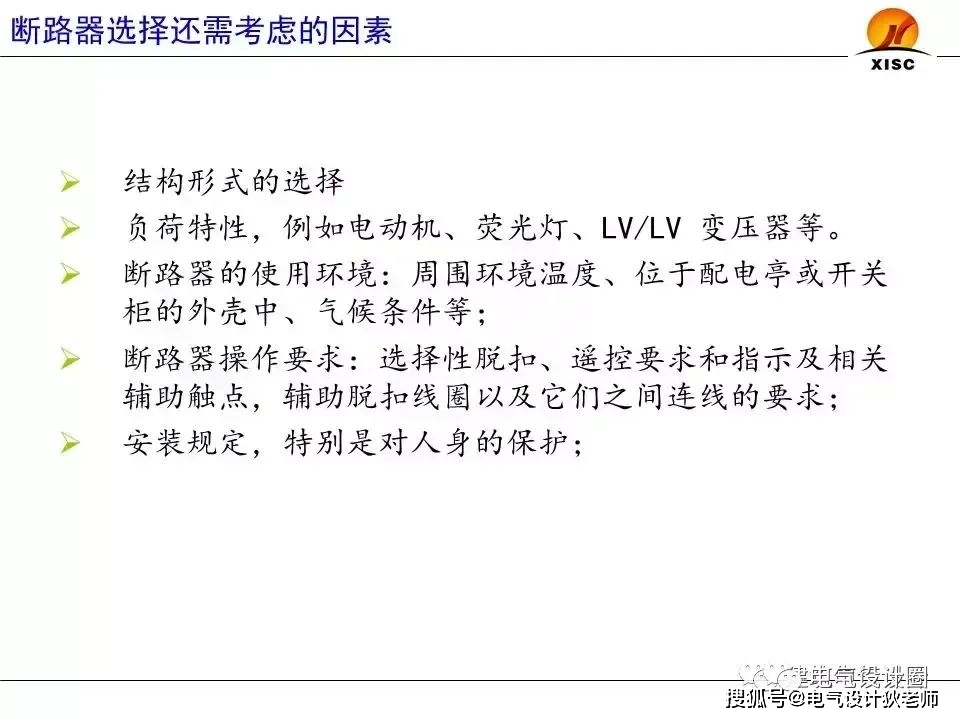

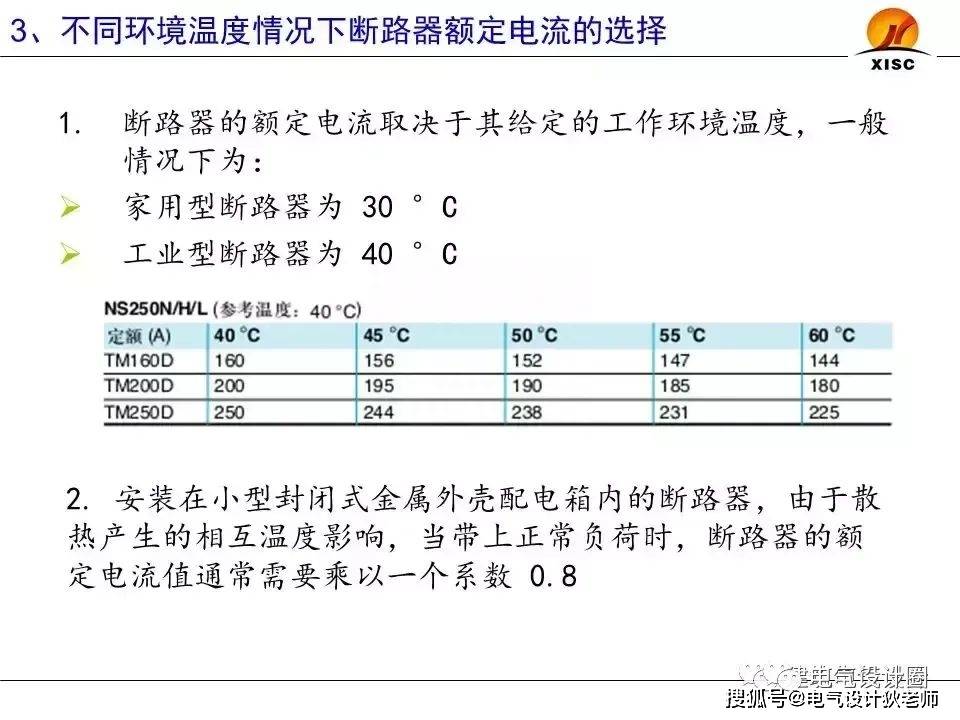

（4）根据环境条件选，如海拔、温度、湿度，选择符合要求的断路器。
（5）根据品牌选质量、性价比较高的断路器。
（6）对特殊开断情况，进行校验断路器。
（7）一般选用原则：
根据用途选择断路器的型式及极数。

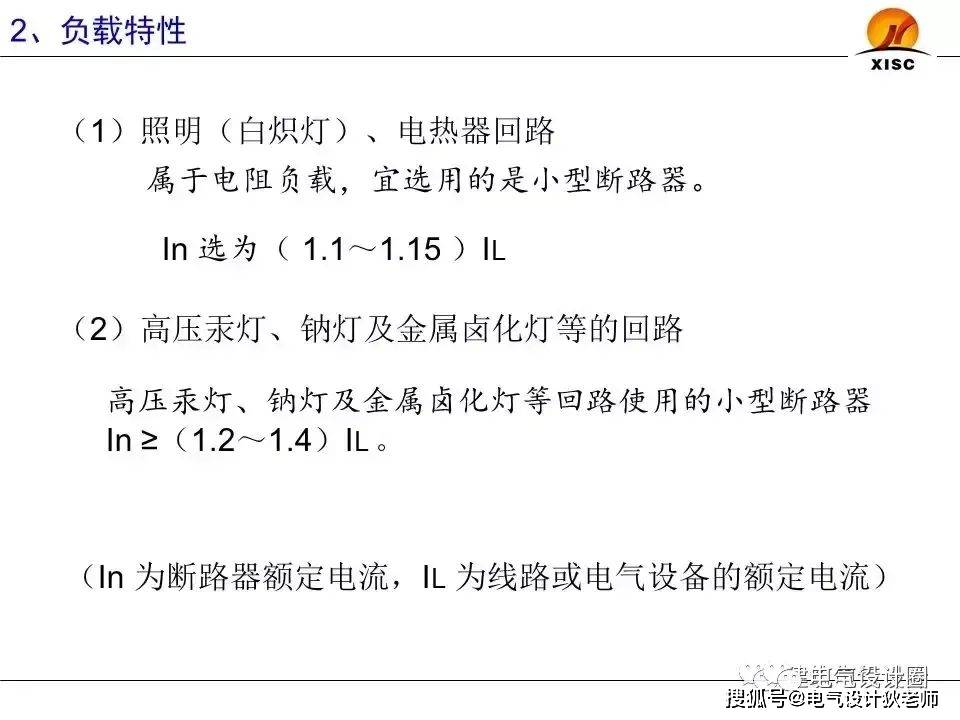

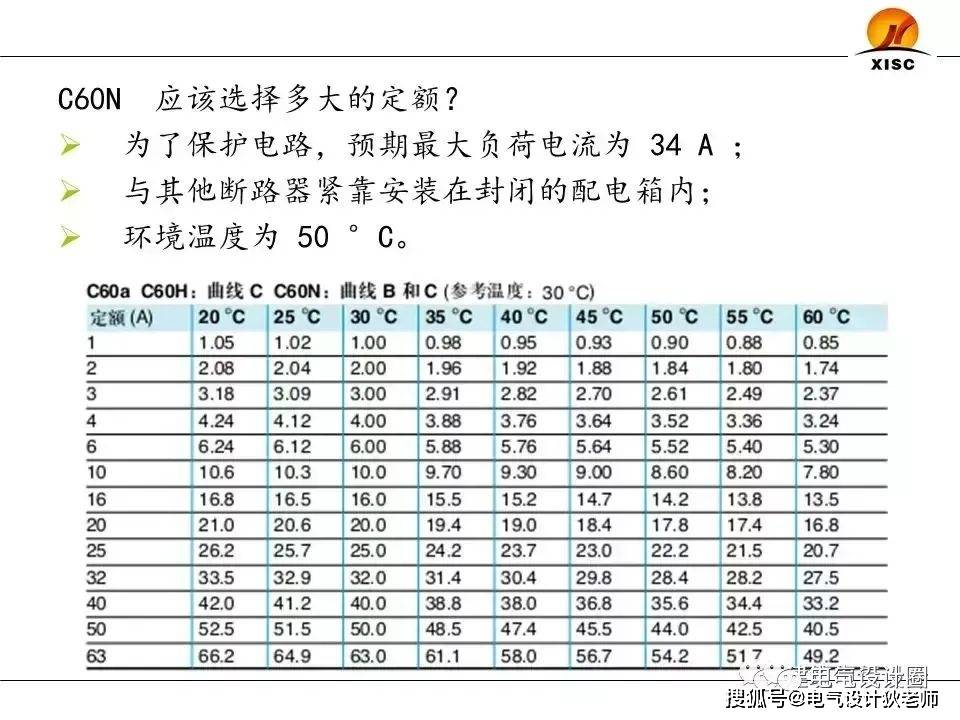

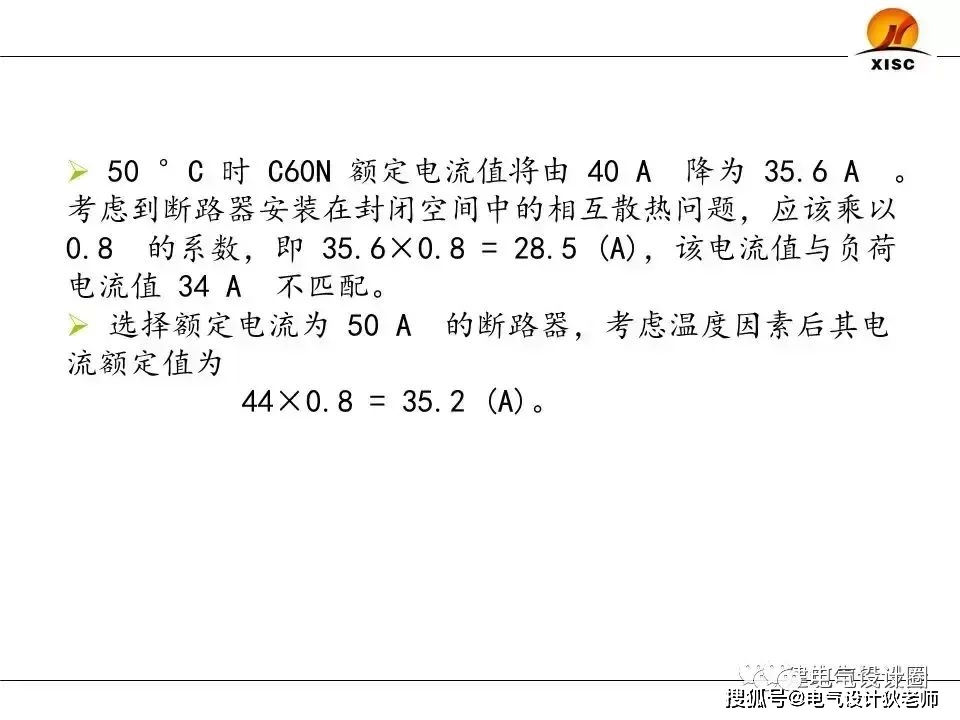

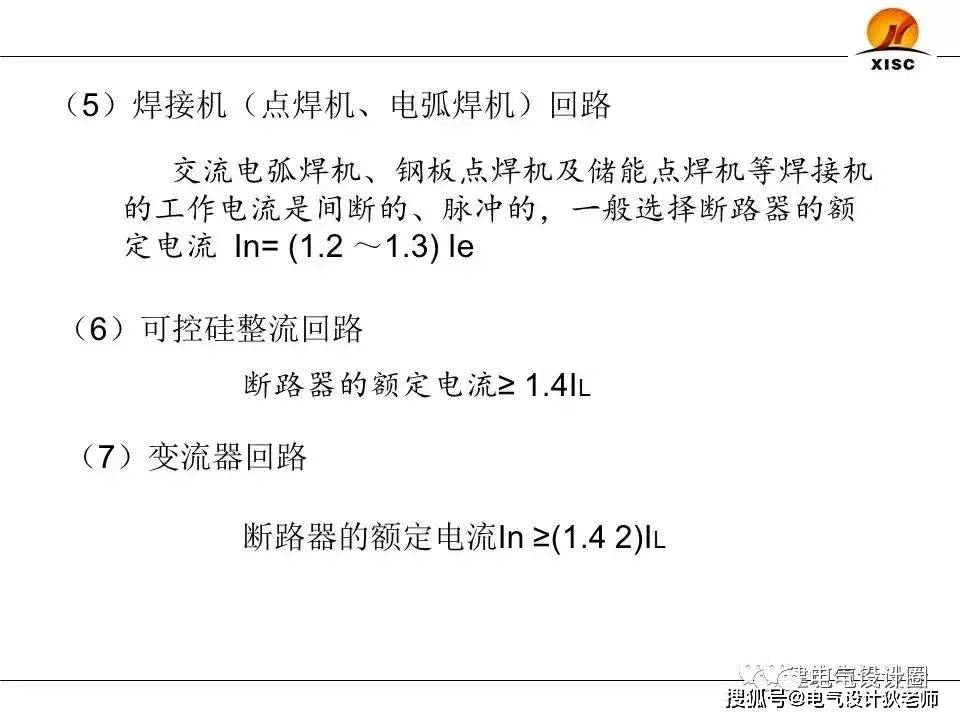

根据最大工作电流选择断路器的额定电流。

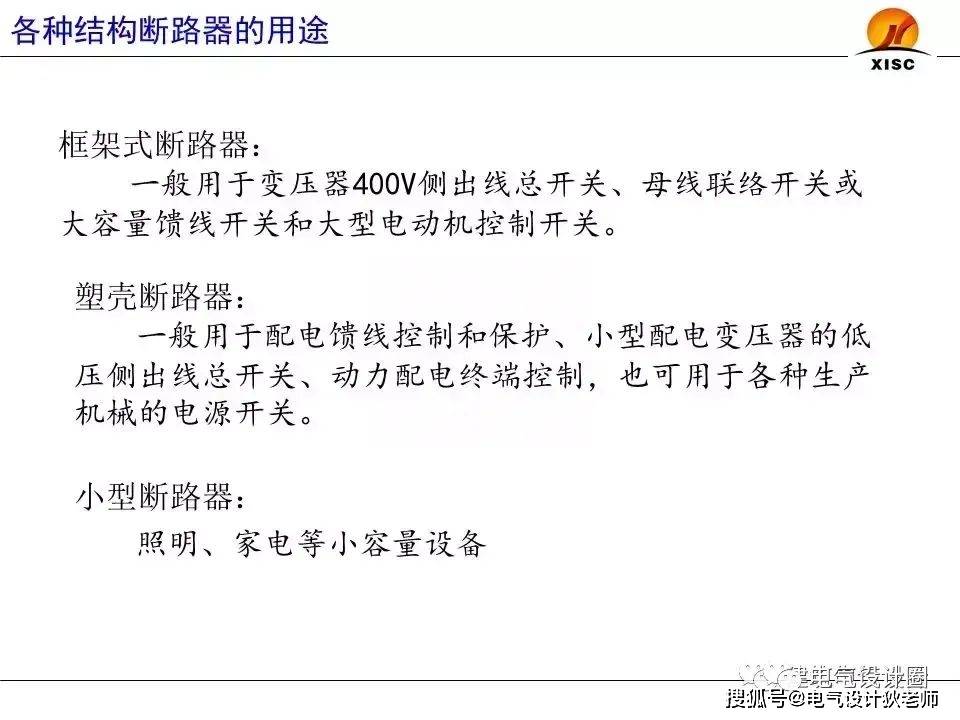

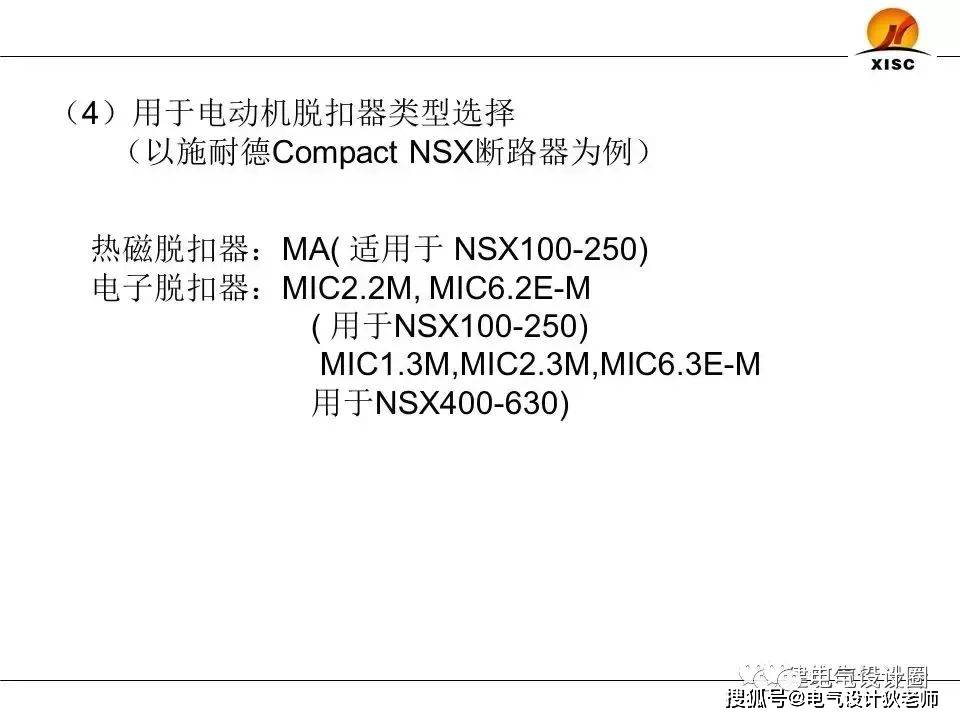

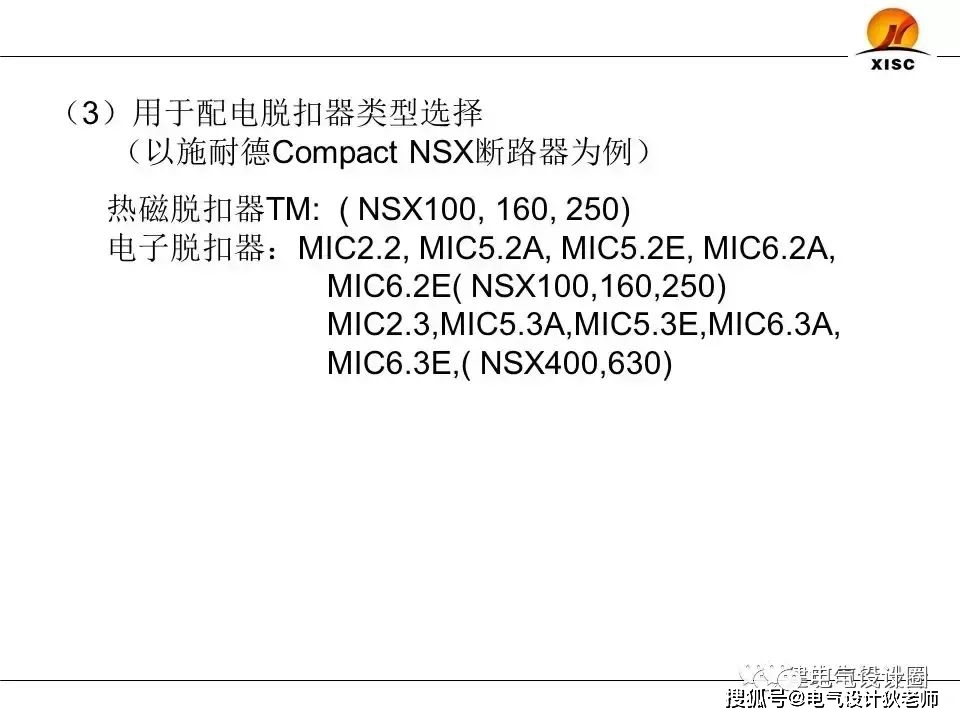

根据需要选择脱扣器的类型，附件的种类和规格。
具体要求是：
① 断路器的额定工作电压≥线路额定电压。
② 断路器的额定短路通断能力≥线路计算负载电流。
③ 断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）。
④ 线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流。
⑤ 断路器欠压脱扣器额定电压等于线路额定电压。
⑥ 断路器的分励脱扣器额定电压等于控制电源电压。
