前言：

       为什么要有pinctrl和gpio子系统呢？--->>>因为LZ不在想推着凯迪拉克其上班了。

1.pinctrl子系统：

        因为 ST 针对 STM32MP1 提供的 Linux 系统中，其 pinctrl 配置的电气属性只能在platform 平台下被引用，前面的实验都没用到 platform，所以 pinctrl 配置是不起作用的！

            L内核针对系统PIN的配置，如复用功能、速度、上下拉和驱动力等。

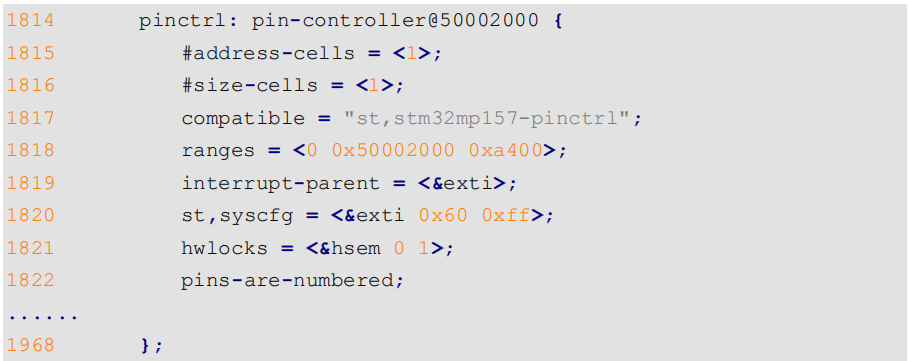

        在“stm32mp151.dtsi”中有如下代码：



        对于STM32MP1来说，其中 PA~PK 这 9 组 GPIO 的寄存器都在一起，起始地址为0X50002000，终止地址为0X5000C3FF。这个可以在《STM32MP157 参考手册》里面找到。PZ 组寄存器起始地址为0X54004000，终止地址为 0X540043FF，所以 stm32mp151.dtsi 文件里面还有个名为“pinctrl_z”的子节点来描述 PZ 组 IO。pinctrl 节点用来描述 PA~PK 这 11 组 IO，因此 ranges 属性中的0x50002000 表示起始地址，0xa400 表示寄存器地址范围。



        pinctrl子系统中子节点的存放的引脚外设信息：

                （1）pinmux属性：pinmux = <STM32_PINMUX(port, line, mode)>;

                            例如：pinmux = <STM32_PINMUX('H', 13, AF9)>;

                            port：表示用那一组 GPIO(例：H 表示为 GPIO 第 H 组，也就是 GPIOH)。

                            line：表示这组 GPIO 的第几个引脚(例：13 表示为 GPIOH_13，也就是 PH13)。

                            mode：表示当前引脚要做那种复用功能。

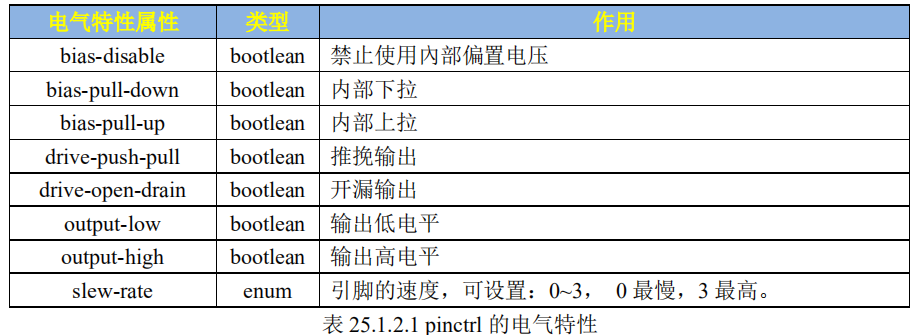

                （2）电气特性：互斥分组3-2-2-1。





        设备树里同一个PIN被被多个外设定义了：PH13 做了 FDCAN1 的 TX 功能，还能做 UART4 的 TX 功能，不是冲突了吗？这是不会冲突的，因为 pinctrl 驱动只会把设备树 pinctrl 节点解析出来的数据存储到一个链表里，只有当外设调用这个 pinctrl 节点的时候才会真的使用。但是，如果你要同时使用 FDCAN1 和 UART4 的话就会出问题，因此 PH13 同一时间只能用于一个外设，所以为了方便开发，还是建议大家一个 PIN 最好只能被一个外设使用。

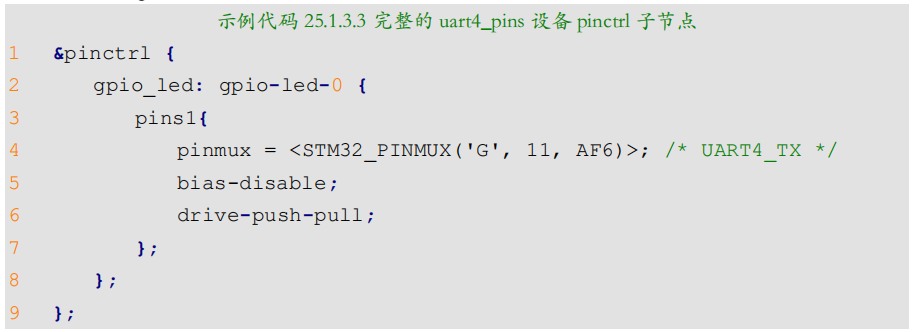

        如何添加一个pinctrl节点：（在&pinctrl节点追加gpio-led子节点）、(打开 stm32mp15-pinctrl.dtsi 文件，STM32MP1 的所有引脚 pinctrl 配置都是在这个文件里面完成的)。



2.gpio子系统：

        （如果pinctrl将一个PIN复用为GPIO的话，那么就会用到gpio子系统了。）

            L内核针对GPIO的电气属性配置，如复用输入/输出的方向和状态等。

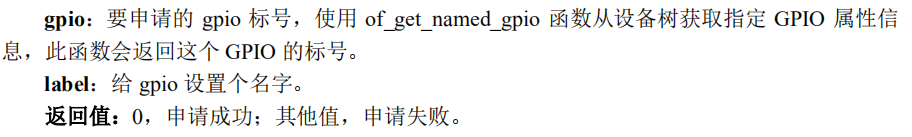

int gpio_request(unsigned gpio, const char *label)
void gpio_free(unsigned gpio)
int gpio_direction_input(unsigned gpio)

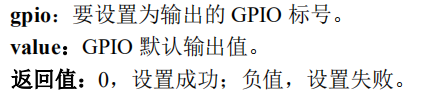

int gpio_direction_output(unsigned gpio, int value)
#define gpio_get_value __gpio_get_value int __gpio_get_value(unsigned gpio)
#define gpio_set_value __gpio_set_value void __gpio_set_value(unsigned gpio, int value)

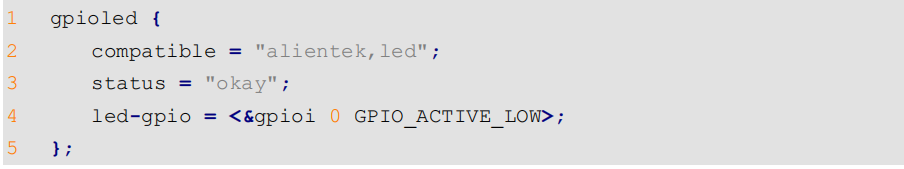

        如何添加一个gpio节点：（在stm32mp157d-atk.dts文件的根节点“/”下创建LED灯的gpio子节点）

            其中“GPIO_ACTIVE_LOW”是枚举类型，如下：可做或运算组合。
