一、DCDC电路布局规则
通顺 抗干扰
1.通顺
流过大电流的路径尽可能的短
2.抗干扰
可以在反馈线附近加过孔，增强抗干扰能力
二、PCB布局
1、将原理图转到PCB
2.点击应用修改
3.修改规则
- 将mm改成mil

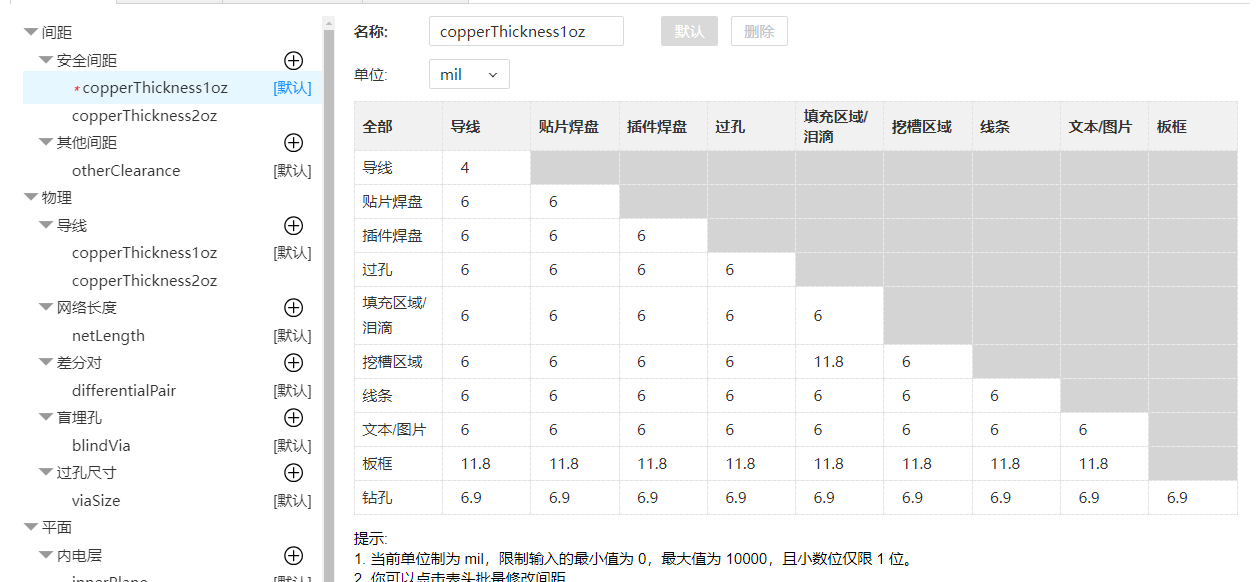

将安全间距里的填充区域/泪滴的导线间距改为6，还有填充区域/泪滴的间距也改为6
将默认导线改为8mil
差分对默认值改为8，间距改为4和4
铺铜的线宽改为20
4.绘制板框
在右侧的图层中选到板框层
在放置里找到线条-矩形
修改板框的宽，高和圆角半径（注意嘉立创免费打板的尺寸是100*100mm）
5.放置定位孔
删除定位孔的标签，设置各个空的具体位置
6.锁定
为了防止后续操作时位置被修改，选中后右键选择锁定
7.模块化布局
选中想要布局的电路模块，按ctrl+shift+x 就可以选中对应的pcb部分
8.将GND飞线屏蔽掉
9.顶部工具栏
在pcb中全部勾上
10.小电容靠近芯片，大电容远离芯片，滤波效果更好
11.高亮网络，方便找到引脚
三、整体布局
1、将元件置于底层
选中元件，将图层置于底层
2、sma接口之间的距离
使用长度测量工具
需保证两个之间的距离大于3mm
