描述

FL7733AMX是一款高度集成的PWM控制器

具有先进的一次侧调节（PSR）

最小化中低功率组件的技术

LED照明转换器。

使用创新的TRUECURRENT®技术

提供精密公差恒定电流输出，该LED

驱动器实现恒流（CC）设计

通用线路电压的公差小于±1%

范围，以满足严格的LED亮度要求。

通过最小化开启时间波动，实现高功率因数

并且在通用线路范围内获得低THD

在FL7733A中。集成式高压启动

电路实现快速启动和高系统

效率启动期间，自适应反馈回路

控制预测稳态条件并设置

接近稳态的初始反馈条件

确保LED电流没有过冲或下冲。

FL7733A还提供强大的保护，例如

LED短路/开路，输出二极管短路，感应

电阻器短路/开路，温度过高

系统可靠性。

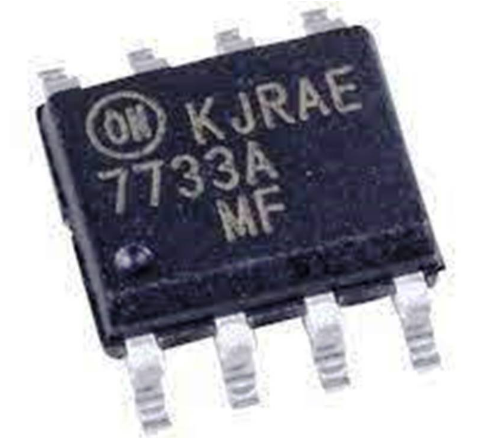

FL7733A控制器有8针Small-

大纲包（SOP）。

特征

 < ±3%总恒定电流容差

条件

通用线路电压变化<±1%

50%至100%负载电压变化<±1%

<±1%，磁化电感变化±20%

 一次侧调节（PSR）成本控制-

无需大量输入的有效解决方案

电容器和二次反馈电路

 应用输入电压范围：80 VAC-308 VAC

 ＞0.9的高PF和＜10%以上的低THD

通用线路输入范围

 快速<200 ms启动（在85 VAC下），使用内部

VDD调节高压启动

 无需启动的自适应反馈回路控制

超过

系统保护

 LED短路/开路保护

 输出二极管短路保护

 感应电阻器短路/开路保护

 VDD过电压保护（OVP）

 VDD欠压锁定（UVLO）

 过温保护（OTP）

 所有保护均为自动重启（AR）

 逐周期电流限制

应用

 5 W到5 W的低到中功率LED照明系统

大于60 W与Analog兼容

调光功能
